Потери в ферромагнитном сердечнике

Потери в ферромагнитных сердечниках являются важным фактором при проектировании и использовании дросселей и трансформаторов. Эти устройства широко применяются в электронике, энергетике и промышленности, где эффективность работы напрямую зависит от минимизации потерь энергии. Чтобы разобраться в этом явлении, необходимо понять, почему они возникают, какие факторы на них влияют и как их измерить.

Причины возникновения потерь

Ферромагнитные сердечники используются в дросселях и трансформаторах для усиления магнитного поля, что позволяет эффективно передавать или накапливать энергию. Тем не менее, в процессе работы часть энергии рассеивается в виде тепла из-за физических свойств материала сердечника и особенностей переменного магнитного поля. Основные виды потерь в таких сердечниках делятся на потери на гистерезис, вихревые токи и остаточные потери. Рассмотрим каждый из этих видов подробнее.

Потери на гистерезис

Потери эти связаны с явлением магнитного гистерезиса, которое присуще ферромагнитным материалам. Когда переменный ток проходит через обмотку трансформатора или дросселя, магнитное поле в сердечнике изменяется по направлению и величине. Это приводит к перемагничиванию материала сердечника, при котором домены — небольшие области с однонаправленной намагниченностью — перестраиваются в соответствии с внешним полем.

Процесс перемагничивания не является идеально обратимым: часть энергии тратится на преодоление внутренних сил трения между доменами и дефектами кристаллической структуры материала. Эта энергия превращается в тепло и теряется. Величина потерь на гистерезис зависит от свойств материала сердечника, частоты переменного тока и максимальной индукции магнитного поля. Чем выше частота и больше амплитуда магнитного поля, тем значительнее эти потери.

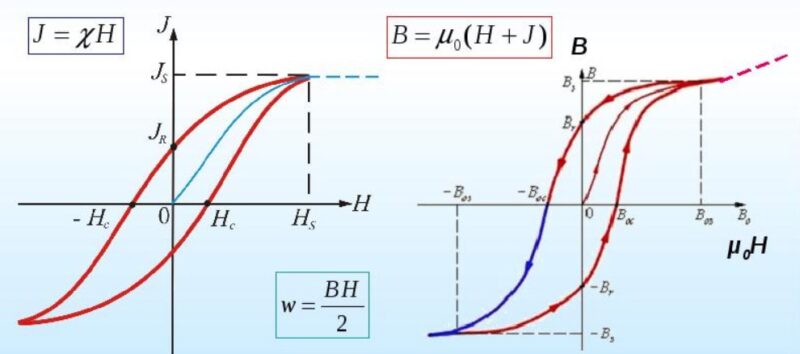

Для количественной оценки потерь на гистерезис используется площадь петли гистерезиса на графике зависимости магнитной индукции (B) от напряженности поля (H). Чем больше площадь этой петли, тем выше потери. Материалы с узкой петлей гистерезиса, такие как специальные электротехнические стали или ферриты, применяются для их уменьшения.

Вихревые токи

Второй важный источник потерь — вихревые токи, или токи Фуко. Они возникают в проводящем материале сердечника под действием переменного магнитного поля. Согласно закону электромагнитной индукции Фарадея, изменение магнитного потока вызывает появление электрических токов, которые текут в замкнутых контурах внутри сердечника. Эти токи создают собственное магнитное поле, противодействующее основному, и выделяют тепло из-за сопротивления материала.

Величина вихревых токов зависит от нескольких факторов: частоты переменного поля, проводимости материала сердечника, его толщины и геометрии. На высоких частотах вихревые токи становятся особенно значительными, что делает их ключевым ограничением в высокочастотных устройствах. Для снижения этих потерь сердечники часто изготавливают из тонких изолированных листов стали (шихтованные сердечники) или используют материалы с низкой электропроводностью, такие как ферриты.

Остаточные потери

Кроме потерь на гистерезис и вихревые токи, существуют так называемые остаточные потери, которые связаны с дополнительными физическими процессами в материале. К ним относятся эффекты релаксации магнитных доменов и микроскопические вихревые токи, возникающие на границах зерен материала. Эти потери обычно невелики по сравнению с основными видами, но их вклад может увеличиваться на высоких частотах или в специфических материалах. В большинстве практических расчетов остаточные потери объединяют с потерями на гистерезис, так как их природа схожа.

Факторы влияния

Ключевыми факторами являются материал сердечника, частота переменного тока, рабочая температура и конструкция устройства.

1. Электротехническая сталь с добавлением кремния снижает проводимость и уменьшает вихревые токи, а ферриты, благодаря высокой удельной сопротивляемости, эффективны на высоких частотах.
2. Частота переменного тока напрямую влияет на оба типа потерь: потери на гистерезис пропорциональны частоте, а вихревые токи — квадрату частоты.
3. Температура также важна: при нагреве сопротивление материала может изменяться, что влияет на вихревые токи, а свойства гистерезиса могут ухудшаться.
4. Конструктивные особенности, такие как толщина листов в шихтованных сердечниках или наличие воздушных зазоров, тоже вносят свой вклад. Воздушные зазоры уменьшают магнитную индукцию, что снижает потери, но могут повлиять на общую эффективность устройства.

Методы измерения потерь

Для оценки потерь в ферромагнитных сердечниках применяются различные подходы, от лабораторных экспериментов до расчетных методов. Выбор метода зависит от целей: проектирования нового устройства, проверки качества сердечника или анализа работы готового трансформатора. Рассмотрим основные способы измерения.

Метод ваттметра

Один из самых распространенных методов — использование ваттметра для измерения полной мощности потерь в сердечнике. Этот подход основан на измерении активной мощности, потребляемой трансформатором или дросселем в режиме холостого хода, когда ток в нагрузке отсутствует. В этом случае вся мощность, кроме потерь в обмотках, идет на компенсацию потерь в сердечнике.

Для проведения измерений собирается схема, включающая источник переменного тока, испытуемое устройство и ваттметр. Напряжение на обмотке устанавливается равным номинальному, а ток измеряется с высокой точностью. Потери в обмотках, связанные с их сопротивлением, вычитаются из общей мощности с учетом измеренного тока и известного сопротивления проводов. Оставшаяся часть соответствует потерям в сердечнике.

Этот метод прост и надежен, но требует точного оборудования и учета температуры, так как она влияет на сопротивление обмоток. Кроме того, он не позволяет разделить потери на гистерезис и вихревые токи.

Мостовой метод

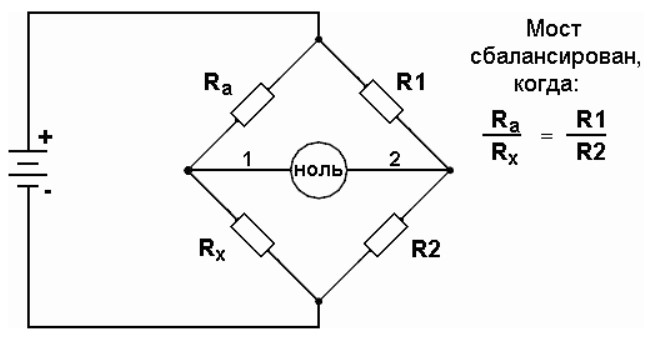

Для более детального анализа используется мостовой метод, основанный на измерении комплексного сопротивления сердечника. Мостовая схема, например мост Уитстона, подключается к обмотке дросселя или трансформатора, а переменный ток подается на вход. Регулируя элементы моста, можно добиться баланса, при котором измеряются активная и реактивная составляющие мощности.

Активная составляющая соответствует потерям в сердечнике, а реактивная — индуктивным свойствам. Преимущество метода в том, что он позволяет проводить измерения на разных частотах и определять зависимость потерь от параметров сигнала. Недостаток — сложность настройки и необходимость калибровки оборудования.

Калориметрический метод

Калориметрический метод основан на прямом измерении тепла, выделяемого сердечником. Устройство помещается в изолированный контейнер с известной теплоемкостью, а повышение температуры среды (обычно воды или воздуха) регистрируется с помощью термометров. Зная массу среды, ее удельную теплоемкость и изменение температуры, можно вычислить мощность потерь по формуле:

P = c * m * ΔT / t

где P — мощность потерь, c — удельная теплоемкость, m — масса среды, ΔT — изменение температуры, t — время.

Этот метод точен и не зависит от электрических параметров схемы, но требует длительного времени измерения и специального оборудования. Он чаще используется в научных исследованиях, чем в промышленности.

Метод разделения потерь

Чтобы разделить потери на гистерезис и вихревые токи, применяют метод разделения. Измерения проводятся на нескольких частотах с помощью ваттметра или мостовой схемы. Общие потери в сердечнике выражаются как сумма:

P = Pг + Pв

где Pг — потери на гистерезис, пропорциональные частоте (Pг = k1 * f), а Pв — вихревые токи, пропорциональные квадрату частоты (Pв = k2 * f²). Коэффициенты k1 и k2 определяются путем построения графика зависимости P/f от f и анализа его линейной и квадратичной составляющих.

Этот метод позволяет не только измерить общие потери, но и понять их структуру, что полезно при выборе материала или оптимизации конструкции.

Практические рекомендации

На основе понимания причин и методов измерения можно предложить несколько способов минимизации потерь. Использование материалов с низкими потерями на гистерезис, таких как кремнистая сталь или ферриты, эффективно для большинства приложений. Шихтование сердечников тонкими листами с изоляцией между ними снижает вихревые токи. Работа на оптимальных частотах и уровнях индукции, а также контроль температуры также способствуют повышению эффективности.

Схема простого измерителя

Как теперь уже всем понятно, при разработке импульсных источников питания и аналогичных схем конструкция трансформаторов играет важную роль. В процессе проектирования необходимо определить допустимую плотность магнитного потока в сердечниках. Слишком высокая плотность приводит к перегреву сердечников или увеличению потерь сверх приемлемого уровня. С другой стороны, слишком низкая требует большего числа витков, что вынуждает применять более тонкие проводники. Это, в свою очередь, повышает потери в обмотках и увеличивает индуктивность рассеяния, ограничивая способность трансформатора передавать мощность.

Разработчики часто сталкиваются с вопросом, какая плотность потока подходит для конкретного сердечника при заданной частоте. Расчет этого параметра возможен и относительно прост, но требует точных данных о характеристиках сердечника. К тому же сердечники, извлеченные из старого оборудования, часто не имеют документации, а их производитель и тип феррита остаются неизвестными.

Практический способ определения плотности потока

Существует эффективный метод оценки допустимой плотности потока, позволяющий определить, сколько вольт на виток или витков на вольт следует использовать. Для этого на сердечник наматывается несколько витков провода, подается напряжение на заданной частоте, а затем измеряется энергопотребление сердечника.

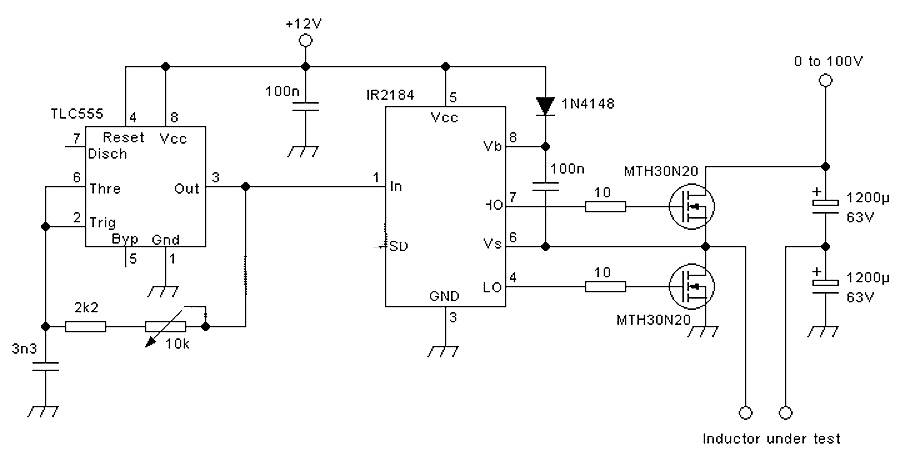

Для проведения таких измерений требуется источник прямоугольных импульсов с регулируемыми частотой и напряжением, способный обеспечивать достаточный ток. Схема собирается следующим образом: используется таймер CMOS 555, настроенный как генератор с рабочим циклом 50%, охватывающий частотный диапазон примерно от 17 до 90 кГц при заданных значениях компонентов. Этот генератор управляет драйвером полумоста MOSFET, который, в свою очередь, управляет двумя транзисторами MOSFET в конфигурации полумоста. Питание микросхем таймера и драйвера осуществляется от стабильного источника напряжением 12 В с потреблением всего нескольких миллиампер. Полумост питается от регулируемого источника с ограничением тока, оснащенного встроенными измерителями напряжения и тока. Альтернативно можно применять любой подходящий источник питания, дополнив его простыми мультиметрами для контроля параметров.

Принцип работы схемы

Смысл схемы заключается в том, что потери в полевых транзисторах, электролитических конденсаторах и испытательной обмотке из нескольких витков толстого провода минимальны. Таким образом, практически вся мощность, потребляемая от источника, связана с потерями в ферритовом сердечнике. При тестировании крупного трансформатора с высокой плотностью потока обмотка, транзисторы и конденсаторы могут пропускать значительный намагничивающий ток треугольной формы. Этот ток является реактивным и лишь перераспределяет энергию между конденсаторами и индуктором, не увеличивая существенно ток от источника. Источник обеспечивает мощность только для компенсации потерь, что позволяет использовать оборудование с невысокой токовой нагрузкой.

Оценка напряжения на обмотке

Эффективное переменное напряжение, прикладываемое к испытательной обмотке, составляет чуть менее половины напряжения питания, так как схема работает в режиме полумоста. Небольшое отклонение вызвано мертвым временем между включением транзисторов и падением напряжения на их сопротивлении в открытом состоянии (RDSon) и эквивалентном последовательном сопротивлении конденсаторов (ESR). Для точных измерений рекомендуется контролировать напряжение на обмотке с помощью осциллографа. В упрощенном варианте можно принять половину напряжения питания как значение переменного напряжения на обмотке.

Схема позволяет составить таблицу потерь сердечника, тестируя его на разных частотах и уровнях вольт на виток. Результаты фиксируются на графике или в электронной таблице, после чего строится зависимость потерь от параметров. Это дает наглядное представление о поведении сердечника в различных условиях.

Сравнение с данными производителя

При сопоставлении измеренных потерь с характеристиками, указанными производителем, следует учитывать два момента.

1. Во-первых, схема использует прямоугольные импульсы, что соответствует реальным условиям работы импульсных источников питания. Производители же обычно предоставляют данные для синусоидальных сигналов. Из-за гармоник в прямоугольной волне потери оказываются выше, чем при синусоидальном сигнале с той же частотой и плотностью потока.
2. Во-вторых, данные производителей иногда бывают завышено оптимистичными, хотя некоторые компании указывают реальные значения. Это подчеркивает важность собственных измерений, особенно если исходные данные о сердечнике отсутствуют.

Определение допустимых параметров

Для конкретного проекта допустимое значение вольт на виток определяется путем настройки частоты и напряжения до нужных значений. Схема работает в течение 10–20 минут, после чего оценивается температура сердечника — измерением или на ощупь. Температура транзисторов и конденсаторов также контролируется, чтобы убедиться, что основная доля мощности расходуется на сердечник. Затем параметры корректируются, а изменения мощности отслеживаются по приборам источника питания. После нескольких итераций находится оптимальный уровень, при котором нагрев сердечника остается приемлемым. Используя напряжение, число витков, частоту и размеры сердечника, можно рассчитать плотность потока по стандартной методике, описанной в литературе по трансформаторам и катушкам.

Рекомендации по выбору компонентов

При сборке схемы нет необходимости использовать устаревшие модели транзисторов. Подойдут любые MOSFET с низким сопротивлением в открытом состоянии (RDSon), например, ниже 80 мОм. Современные транзисторы часто имеют еще более низкие значения, что предпочтительно. Номинальное напряжение транзисторов должно соответствовать условиям тестирования. При использовании источника питания 0–30 В и обмотки с малым числом витков требования к напряжению остаются умеренными. Конденсаторы с указанной емкостью подходят для токов до 5 А, но для тестирования крупных сердечников рекомендуется подключать несколько конденсаторов параллельно.

Сборка и компоновка

Транзисторы и конденсаторы образуют компактный контур с минимальной длиной проводов. Радиаторы для транзисторов не устанавливаются, чтобы их нагрев можно было оценить вручную. Остальные элементы схемы менее критичны и могут быть собраны на макетной плате. Важно использовать CMOS-версию таймера 555, так как другие варианты не обеспечивают равномерный рабочий цикл из-за асимметрии выходного напряжения.

Выводы

Итого, потери в ферромагнитных сердечниках дросселей и трансформаторов возникают из-за гистерезиса, вихревых токов и дополнительных эффектов, зависящих от материала, частоты и конструкции. Их измерение возможно с помощью ваттметра, мостовых схем, калориметрии или методов разделения, каждый из которых имеет свои преимущества и ограничения. Понимание природы потерь и умение их оценивать позволяют инженерам проектировать более эффективные устройства, что особенно важно в условиях роста требований к энергосбережению и надежности электроники.
