Проектирование сетевых и ВЧ трансформаторов

В данном теоретическом материале, во многом подкрепленном личным опытом, расчет трансформаторов и катушек будет изложен простым и понятным языком, с некоторыми отступлениями от строгих физических обозначений для удобства восприятия. Статья содержит ключевые сведения, необходимые для создания трансформаторов и дросселей, часто используемых в электронике.

Базовые единицы измерения

Начнём с основ — единиц, которые составляют фундамент всех дальнейших расчетов.

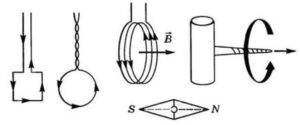

Первая единица — вебер (Вб), мера магнитного потока. Представьте петлю из сверхпроводящего провода: если подать на неё напряжение 1 вольт в течение 1 секунды, магнитный поток внутри изменится на 1 Вб. Важно отметить, что это правило работает независимо от размера или формы петли и от того, что находится внутри неё. Формально это выражается как:

Вб = В × с

Для практического применения удобнее модифицированная версия, учитывающая многовитковые катушки:

(1) Вб = В × с ÷ t

Здесь магнитный поток (Вб) равен напряжению (В), умноженному на время (с), делённому на количество витков (t). Эта формула — одна из самых мощных и универсальных. Она остаётся точной даже для обычных проводов, если их сопротивление достаточно мало, чтобы падение напряжения было незначительным.

Следующая единица — тесла (Т), показывающая плотность магнитного потока, то есть сколько потока проходит через единицу площади:

(2) Т = Вб ÷ м²

В электронике сечения обычно измеряются в квадратных сантиметрах, а не метрах, что может показаться неудобным. Однако использование базовых единиц (м²) избавляет от необходимости вводить дополнительные коэффициенты пересчета, что в итоге делает расчеты проще и чище.

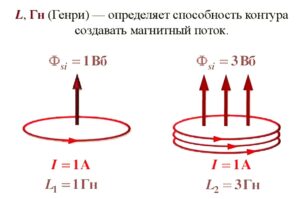

Наконец, генри (Гн) — единица индуктивности:

(3) Гн = В × с ÷ А

Проще говоря, 1 генри — это индуктивность, при которой ток возрастает на 1 ампер за 1 секунду под напряжением 1 вольт. Объединяя эту формулу с первой, можно получить:

Гн = Вб × t ÷ А

Такие преобразования открывают возможности для вычисления неизвестных величин и служат мостом к практическим задачам.

Расчёт сетевых трансформаторов

Теперь перейдём к практике — созданию сетевых трансформаторов. Часто новички спрашивают: «Сколько витков нужно на вольт?» Допустим, есть железный сердечник, который нужно обмотать. Первый шаг — измерить площадь поперечного сечения, через которую проходит магнитный поток. Например, центральная ножка сердечника имеет ширину 2 см, а толщина пакета пластин — 3 см. Это даёт 6 см², или 0,0006 м².

Далее определяется допустимая плотность магнитного потока (Т). На низких частотах, таких как 50 Гц в электросетях, ключевым ограничением становится насыщение сердечника. Простое трансформаторное железо выдерживает около 1 Т, типичные материалы — 1,2–1,3 Т, а качественное железо с выровненными зернами — до 1,6–1,7 Т. Если свойства материала неизвестны, безопаснее выбрать 1 Т. В данном примере используется значение 1,2 Т.

По формуле (2):

Т = Вб ÷ м²

Максимальный поток:

1,2 Т × 0,0006 м² = 0,00072 Вб.

Но поток изменяется в обе стороны — от -0,00072 Вб до +0,00072 Вб, что даёт общее изменение 0,00144 Вб.

Теперь применяется формула (1) для сети 220 В, 50 Гц (полуцикл длится 0,01 с): 0,00144 Вб = 220 В × 0,01 с ÷ t

Решение: t = 220 В × 0,01 с ÷ 0,00144 Вб = 1528 витков (для первичной обмотки).

Это верно для прямоугольной волны. В реальности сеть выдаёт синусоиду с RMS 220 В, а поток зависит от среднего значения напряжения. Для учёта этого вводится коэффициент 1,11 (11%): 1528 ÷ 1,11 ≈ 1376 витков.

Все эти шаги можно свести к универсальной формуле для трансформаторов под синусоидальные напряжения:

(4) t = V (RMS) ÷ 4,44 ÷ м² ÷ Гц ÷ Т

где 4,44 — это произведение 2 (удвоение потока) × 2 (два полуцикла в цикле) × 1,11 (поправка на синусоиду).

Онлайн калькулятор

Мощность трансформаторов

Один из ключевых вопросов, возникающих при проектировании, — какую мощность способен выдать трансформатор определённого размера. Разберём этот момент  шаг за шагом.

Факторы влияющие на мощность

Магнитный поток в сердечнике определяется напряжением на обмотках и частотой, но не током, который выдаёт трансформатор. Однако в реальности ток всё же оказывает косвенное влияние. С увеличением потребляемого тока сопротивление проводов вызывает падение напряжения, что слегка снижает эффективное переменное напряжение на обмотках и пропорционально уменьшает магнитный поток. Тем не менее, главный вывод: сердечник сам по себе не ограничивает выходную мощность. Это задача обмоток, и ограничения здесь двоякие:

• Падение напряжения: оно пропорционально току нагрузки и при большом значении может стать настолько заметным, что напряжения не хватит для работы нагрузки.
• Нагрев: с ростом тока потери мощности в обмотках увеличиваются пропорционально квадрату тока. Если потреблять слишком много мощности длительное время, трансформатор перегреется и выйдет из строя.

Ещё один фактор — индуктивность рассеяния, возникающая из-за несовершенной связи между первичной и вторичной обмотками. В силовых трансформаторах её влияние обычно невелико, если только связь не ограничена намеренно, например, магнитными шунтами (как в балластных, сварочных или трансформаторах микроволновых печей).

Способность трансформатора передавать мощность зависит от двух параметров:

1. Сечение сердечника: большее сечение требует меньше витков, позволяя использовать провод большего диаметра.
2. Размер окна: площадь пространства для обмоток определяет, сколько меди можно разместить.

Но простая линейная формула, связывающая произведение этих площадей с мощностью, невозможна. С увеличением размера трансформатора путь отвода тепла удлиняется, а объём материала, выделяющего тепло, растёт быстрее, чем площадь поверхности, рассеивающая его. В результате способность передавать мощность увеличивается чуть медленнее, чем объём трансформатора.

Практический расчёт мощности

Из-за этой неопределённости лучше опираться на конкретные вычисления. Для заданного сердечника:

1. Рассчитывается число витков (например, из предыдущего примера — 1376).
2. Оценивается доступное пространство для обмоток.
3. Определяется сечение провода и его сопротивление, исходя из удельного сопротивления меди — 1,75 × 10⁻⁸ Ом·м.
4. Устанавливаются допустимые потери — для малых трансформаторов обычно 10% (по 5% на обмотку).

Пример: сердечник с сечением 6 см², окно для обмоток — 10 см², средняя длина витка — 20 см. Пространство делится поровну между обмотками, из них 40% занимает медь (по 2 см² на обмотку), остальное — изоляция и воздух. Для 1376 витков сечение провода — 0,14 мм², общая длина — 275 м. Сопротивление: 0,00000001,75 Ом·м × 275 м ÷ 0,00000014 м² = 34 Ом.

При потерях 5% (11 В из 220 В) ток: 11 В ÷ 34 Ом = 0,32 А, а мощность: 0,32 А × 220 В = 70 Вт.

Это приблизительная оценка. Реальная мощность зависит от допустимого нагрева, который определяется классом изоляции и провода. Охлаждение вентилятором или масляное погружение значительно её увеличивают, а сердечник с низкими потерями позволяет повысить плотность потока.

Ток намагничивания (10–20% от нагрузки) здесь не учитывается. Его фаза сдвинута на 90° относительно тока нагрузки, и даже при 20% вклад в общий ток минимален — векторная сумма почти равна току нагрузки.

Импульсные трансформаторы

Эти принципы применимы и к высокочастотным трансформаторам для импульсных источников питания, хотя есть отличия. На частотах выше сотен герц насыщение сердечника перестаёт быть главным ограничением — важнее потери в материале. Используются ферриты (насыщение 0,3–0,4 Т), но плотность потока снижается: 0,15 Т на 25 кГц, 0,05 Т на 100 кГц, в зависимости от размера и типа феррита.

Для прямоугольных волн (типичных для импульсных схем) коэффициент 1,11 из уравнений исключается. Если используется только одна сторона намагничивания, учитывается это в расчётах. Витков может быть мало — 10–20 для 300 В — из-за высокой частоты.

Вот таблица по использованию ферритов на различных частотах, с учётом допустимой плотности магнитного потока:

Частота (кГц)	Типичные потери	Тип феррита	Макс. индукция насыщения (Тл)	Рек. плотность потока (Тл)	Комментарии
1	Низкие	MnZn (например, N87)	0.35–0.40	0.25–0.30	Можно использовать высокую плотность, минимальные потери
10	Низкие–умеренные	MnZn, NiZn	0.35–0.40	0.20–0.25	Начинают проявляться вихревые потери
25	Умеренные	MnZn (например, N87)	0.35	0.12–0.15	Баланс между потерями и размером сердечника
50	Повышенные	NiZn или специальные	0.30–0.35	0.07–0.10	Требуется снижение плотности потока
100	Высокие	NiZn, HF-ферриты	0.30	0.03–0.05	Используются специальные ферриты с малыми потерями на высоких частотах
250	Очень высокие	HF-ферриты, нанокристаллы	0.25–0.30	0.01–0.02	Часто переход на воздушные катушки или наноматериалы
500+	Критические	Воздух, порошковые	—	< 0.01	Потери в ферритах становятся недопустимыми, применяют другие решения

Обратите внимание, что и индукция насыщения, и рекомендуемая рабочая плотность магнитного потока измеряются в теслах (Тл), потому что оба параметра — это значения магнитной индукции. Но смысл у них разный:

• Индукция насыщения — это предельное значение, выше которого материал перестаёт эффективно увеличивать магнитный поток. Это характеристика самого материала.
• Рабочая плотность потока — это фактически используемое значение, которое выбирают ниже, чтобы: избежать насыщения, снизить потери (вихревые, гистерезисные), учесть частоту, нагрев, размер сердечника и т.п.

То есть единицы измерения одни и те же, а вот контекст — разный. Как с температурой: и 100 °C, и 20 °C — градусы, но первая — это уже кипение, а вторая — нормальная рабочая температура.

Широкополосные ВЧ-трансформаторы

Широкополосные высокочастотные (ВЧ) трансформаторы часто встречаются на выходе твердотельных усилителей мощности. Их конструкция примечательна: две ферритовые трубки расположены рядом, внутри них — медные трубки, формирующие одновитковую первичную обмотку, а через эти трубки пропущены несколько витков изолированного провода для вторичной обмотки. Рассмотрим проектирование такого трансформатора на конкретном примере.

Пример конструкции: усилитель 100 Вт

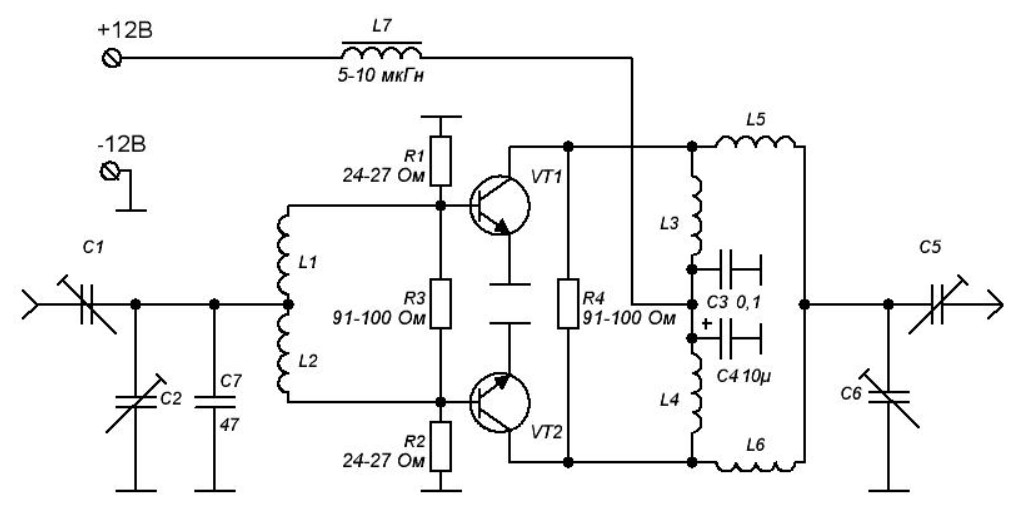

Допустим, нужно спроектировать двухтактный усилитель мощностью 100 Вт для диапазона 1,8–30 МГц, работающий от источника 13,8 В. Такие устройства широко применяются радиолюбителями и в промышленных системах связи.

В двухтактной схеме каждый транзистор управляет своей стороной первичной обмотки, подтягивая её к земле. Но из-за напряжения насыщения транзисторов (около 1 В для ВЧ-моделей) полное замыкание невозможно. Предположим, транзисторы создают колебания в диапазоне ±12,8 В. Это даёт пиковое напряжение между концами первичной обмотки 25,6 В, или примерно 18 В RMS. Вторичная обмотка должна обеспечить 100 Вт на нагрузку 50 Ом, что соответствует напряжению 70,7 В RMS.

Соотношение напряжений: 70,7 В ÷ 18 В ≈ 3,9. Поскольку первичная обмотка — одновитковая, выбирается целое число витков для вторичной — 4. Тогда транзисторы будут работать при 17,67 В RMS (25 В пик), отклоняясь от 13,8 В на ±12,5 В, что оставляет запас 1,3 В на насыщение и падение напряжения. Пока всё в порядке.

На минимальной частоте 1,8 МГц типичный феррит выдерживает плотность потока до 0,012 Т без перегрева. Используя синусоидальную волну и формулу (4):

t = V (RMS) ÷ 4,44 ÷ м² ÷ Гц ÷ Т

Подставим: 1 виток = 17,7 В ÷ 4,44 ÷ м² ÷ 1800000 Гц ÷ 0,012 Т, пересчитав: м² = 17,7 В ÷ (4,44 × 1 × 1800000 Гц × 0,012 Т) ≈ 0,00018 м², или 1,8 см².

Сердечник меньшего сечения перегреется при длительной полной нагрузке, а больший обеспечит меньшую плотность потока, снижая искажения, но увеличит стоимость. Остановимся на 1,8 см².

Выбор сердечника и индуктивности

Остаётся выбрать форму (длинные тонкие или короткие толстые трубки) и тип феррита. Для точности важно учесть индуктивность. Трансформатор должен иметь самоиндукцию, не влияющую на нагрузку. Эмпирическое правило: индуктивное сопротивление должно превышать сопротивление нагрузки в 10 раз. Для первичной стороны (1 виток, 3,1 Ом):

X_L = 2 × π × Гц × Гн

Значит 31 Ом ÷ (2 × 3,14 × 1800000 Гц) ≈ 0,0000027 Гн, или 2,7 мкГн.

Обратимся к каталогу. Сердечник FT-50-43 (сечение 0,133 см², A_L = 0,52 мкГн/виток²): два набора по 7 дадут 1,86 см² и индуктивность 7,3 мкГн (1 виток), что избыточно. Это может вызвать нестабильность на низких частотах из-за высокого усиления транзисторов.

Материал 43 имеет проницаемость 850. Оптимальнее проницаемость ~330, но таких сердечников нужного размера нет. Следующий доступный вариант — проницаемость 125, но он даёт слишком низкую индуктивность. Остановимся на материале 43 и попробуем FT-82-43 (сечение 0,25 см², A_L = 0,55 мкГн/виток²). Два набора по 4 дадут 2 см² и 4,4 мкГн — подходящий компромисс с запасом места для обмоток.

На частотах выше 1,8 МГц плотность потока снизится, оставаясь в пределах материала. Соотношение X_L к нагрузке улучшится, но на верхних частотах (около 30 МГц) паразитные ёмкости могут повлиять — это стоит учесть при проектировании усилителя.

Накопление энергии в сердечниках

Теперь о том, сколько энергии хранит катушка. Это определяется классической формулой:

(5) Дж = Гн ÷ 2 × А²

где Дж — энергия в джоулях, Гн — индуктивность, А — ток намагничивания (чистый ток с учётом витков первичной и вторичной обмоток).

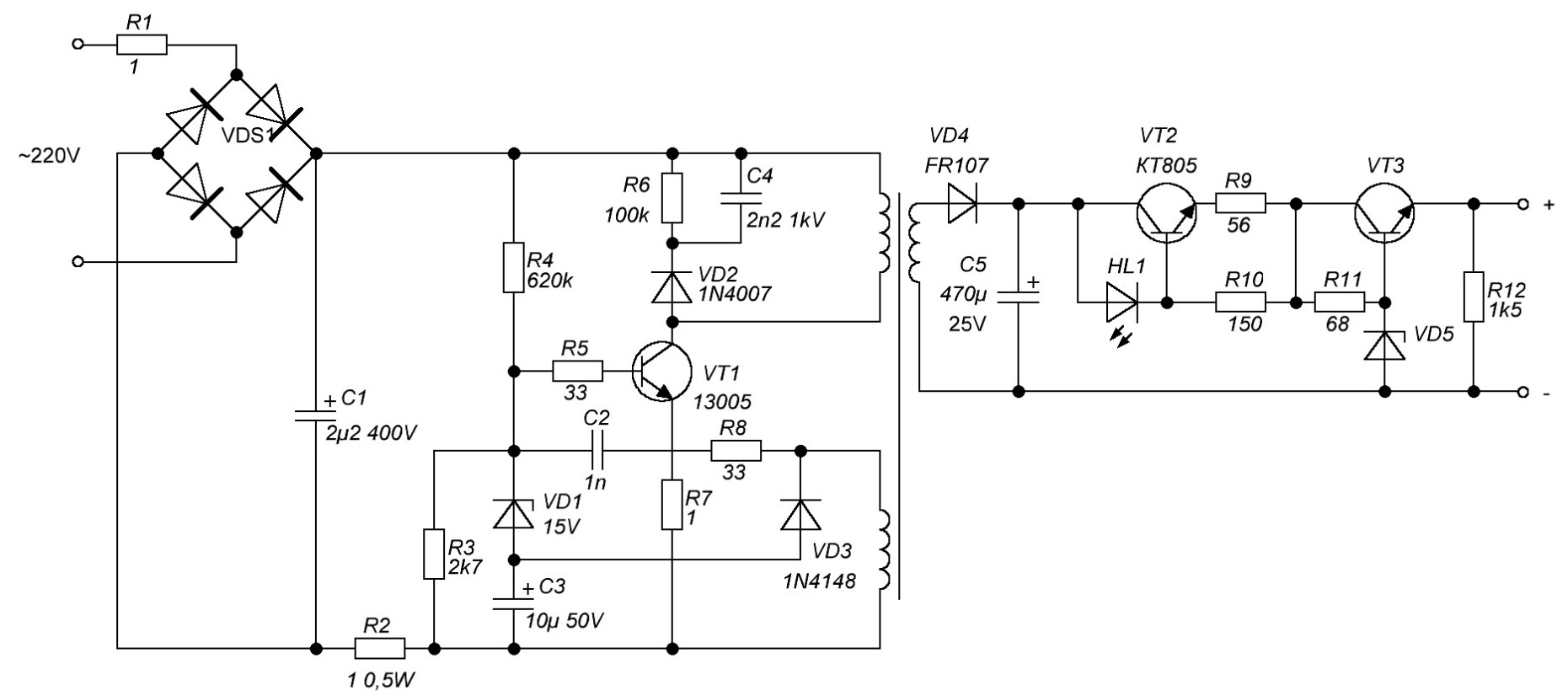

В обычных трансформаторах это накопление нежелательно, но неизбежно. Но в некоторых схемах, например, в топологии обратного хода для импульсных источников питания, оно используется намеренно. Там трансформатор накапливает энергию от первичной цепи и сбрасывает её во вторичную, причём соотношение напряжений не связано с числом витков, так как токи не текут одновременно.

Пример: источник с входом 220 В (выпрямляется до 300 В DC) и выходом 13,8 В, ферритовый сердечник 2 см², путь 12 см, проницаемость 2000, насыщение 0,35 Т, частота 100 кГц, A_L = 6 мкГн/виток². Это типичный случай для практического применения.

Чтобы снизить напряжение на первичном транзисторе (с 600 В до 450 В), задаётся 30% времени на зарядку (3 мкс) и 60% на разрядку (6 мкс), оставляя 10% на переключение и простои. При 100 кГц максимальная односторонняя плотность потока ограничена 0,1 Т (по данным феррита). Используя формулы (2) и (1): t = 300 В × 0,000003 с ÷ 0,1 Т ÷ 0,0002 м² = 45 витков.

Первичная обмотка загружает сердечник до 0,1 Т за 3 мкс при 300 В.

Для вторичной обмотки: 13,8 В + 1 В (падение на диоде) = 15 В: t = 15 В × 0,000006 с ÷ 0,1 Т ÷ 0,0002 м² = 4,5 витка. Выбирается 4 или 5 витков, что слегка корректирует время заряда-разряда. Соотношение витков 10:1, напряжений 20:1 из-за разницы времени 1:2.

• Мощность определяется накопленной энергией.
• Индуктивность первичной обмотки: 45² × 0,000006 Гн = 0,012 Гн.
• Пиковый ток: 300 В × 0,000003 с ÷ 0,012 Гн = 0,075 А.
• Энергия за цикл: (5) Дж = 0,012 Гн ÷ 2 × 0,075² = 0,000034 Дж.
• Альтернативно: средний ток 0,0375 А × 300 В × 0,000003 с = 0,000034 Дж.
• При 100 кГц: 0,000034 Дж × 100000 = 3,4 Вт.

Это мало для сердечника на 250 Вт. Увеличение индуктивности снижает ток (энергия падает), поэтому уменьшим её с помощью воздушного зазора. Зазор 1 мм (0,5 мм на половину): феррит (120 мм, проницаемость 2000) + воздух (1 мм, проницаемость 1). Сопротивление воздуха в 2000 раз выше 120 мм феррита, добавляя 16,667 к начальному сопротивлению, итого 17,667. Эффективная проницаемость: 2000 ÷ 17,667 ≈ 113,2, округляем до 120 (с учётом рассеяния потока).

Новое A_L: 6 мкГн ÷ 17,667 ≈ 0,36 мкГн/виток², индуктивность: 0,00036 Гн × 45² = 0,00072 Гн.

Ток: 300 В × 0,000003 с ÷ 0,00072 Гн = 1,25 А, энергия: 0,00072 Гн ÷ 2 × 1,25² = 0,00056 Дж, мощность: 0,00056 Дж × 100000 = 56 Вт.

Зазор увеличил мощность, сохранив поток. Правда большие зазоры усиливают потери в обмотках и рассеяние, снижая связь. Это компенсируется перемежением обмоток, бифилярной намоткой или экраном из медной фольги (закороченный виток, выравнивающий внешний поток). Альтернатива — материал с низкой проницаемостью (например, порошковое железо 120) без зазора, но зазор гибче для настройки.

Выбор магнитных сердечников

Магнитные сердечники представлены в огромном разнообразии форм, размеров и материалов. Понимание их свойств и особенностей, хотя бы на базовом уровне, крайне полезно для правильного выбора в конкретных задачах проектирования.

Материалы сердечников

Трансформаторное железо. Самый старый и проверенный материал — трансформаторное железо, известное также как углеродистая сталь. Оно поставляется в виде тонких листов, которые обязательно изолируются друг от друга, чтобы минимизировать потери на вихревые токи. Сплошное железо или неизолированные листы допустимы только в устройствах с чистым постоянным током, где переменные поля отсутствуют.

Этот материал способен выдерживать плотность магнитного потока до насыщения не менее 1 Т. Для большинства сортов характерны значения 1,2–1,5 Т, а лучшие сплавы с выровненными зернами достигают 1,7 Т. Магнитная проницаемость обычно находится в диапазоне 2000–5000, причём сплавы с более высокой плотностью потока часто имеют меньшую проницаемость. Однако потери в таком железе велики, и на частотах выше 100 Гц они становятся основным ограничивающим фактором, вытесняя насыщение на второй план.

Порошковое железо. Железо также используется в виде мелкой пыли, смешанной со смолой и спрессованной в готовые сердечники. Проницаемость зависит от доли железа в смеси: чем больше смолы, тем выше магнитное сопротивление, что снижает проницаемость до типичных значений 2–100. Для достижения более высоких показателей важны размер и форма частиц — плотная упаковка зерен значительно улучшает характеристики.

Насыщение наступает раньше, чем у сплошного железа, из-за концентрации потока на краях и углах частиц. Типичное значение — около 0,5 Т, но процесс насыщения «мягкий», без резкой границы. Потери в версиях с низкой проницаемостью достаточно малы, чтобы применять их в радиочастотном диапазоне, тогда как более проницаемые варианты уступают ферритам по этому параметру. Порошковые сердечники изготавливаются и из других сплавов, например, пермаллоя, который обеспечивает более высокую проницаемость и меньшие потери по сравнению с железной пылью. Пластины из альтернативных материалов (не кремниевой стали) тоже доступны и подходят для аудиодиапазона или выше, если они достаточно тонкие, но такие варианты редки.

Ферриты. Наиболее универсальный материал для магнитных сердечников. Их плотность насыщения ниже — обычно около 0,3 Т, зато диапазон проницаемостей впечатляет: от 20 до 15000. Внешний вид ферритового сердечника не раскрывает его свойств — два одинаковых на вид образца могут различаться в тысячу раз по характеристикам. Поэтому перед расчетами необходимо точно знать спецификации материала.

Ферриты делятся на две основные категории:

1. Силовые ферриты: применяются в импульсных источниках питания, обратных преобразователях, телевизионных ярмах и т.д. Проницаемость около 2000, потери минимальны на частотах 20–200 кГц.
2. ВЧ-ферриты: проницаемость 100–1000, подходят для частот до 30 МГц благодаря низким потерям.

Существуют также ферриты для более высоких частот с меньшей проницаемостью и специальные варианты (проницаемость выше 2000) для широкополосных, импульсных трансформаторов, датчиков тока, преобразователей или подавления шумов.

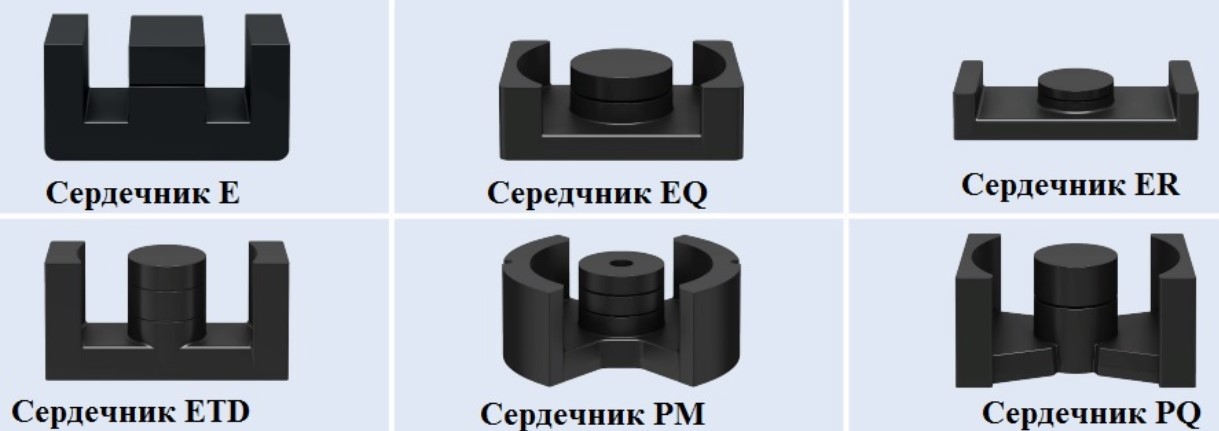

Формы сердечников

Разнообразие форм позволяет подобрать оптимальный вариант для конкретной задачи. Вот некоторые из них:

• Тороидальные сердечники: просты, недороги и удобны в проектировании. Обеспечивают низкое рассеяние потока и отличную самоэкранировку, но не позволяют создать воздушный зазор. Намотка тысяч витков вручную — трудоёмкое дело.
• E-сердечники: универсальны для большинства применений, хотя острые края увеличивают рассеяние потока.
• E-сердечники с круглым стержнем: облегчают намотку благодаря плавной форме, в отличие от квадратных версий.
• U-сердечники: дешевле E-сердечников, но менее эффективны из-за удлинённого магнитного пути.
• U-сердечники с круглой ножкой: широко использовались в строчных трансформаторах телевизоров и ЭЛТ-мониторов.
• Чашечные сердечники: сочетают удобство E-сердечников с экранировкой лучше тороидов, но стоят дороже. Некоторые имеют регулируемые элементы.
• RM-сердечники: гибрид чашечных и E-сердечников, компактны и экономят место.
• Соленоиды (стержни): идеальны для дросселей благодаря большому воздушному зазору, но непригодны для трансформаторов из-за слабой связи обмоток.
• Бобины: схожи с соленоидами, но имеют концевые пластины, уменьшающие зазор. Удобны для намотки и эффективны как дроссели.

Каждая форма и материал имеют свои сильные и слабые стороны, определяющие их применение в конкретных условиях.
