Резисторы: Ток, Напряжение и Сопротивление

Электричество лежит в основе современной жизни, и его использование невозможно представить без компонентов, которые помогают управлять, распределять и преобразовывать электрическую энергию. Среди таких компонентов резисторы занимают ключевое место. Они применяются везде: от простых электрических цепей до сложных электронных систем.

Значение резисторов в электротехнике

Резисторы выполняют несколько важных функций:

• Ограничение тока в цепи для защиты компонентов.
• Регулирование уровня напряжения.
• Формирование условий для работы активных компонентов, таких как транзисторы или операционные усилители.
• Реализация специальных функций, например, создание фильтров или делителей напряжения.

Краткий обзор понятий: ток, напряжение, сопротивление

• Ток (I) — это поток заряженных частиц, движущихся через проводник. Измеряется в амперах (А).
• Напряжение (U) — разность электрических потенциалов между двумя точками цепи, которая заставляет ток течь. Измеряется в вольтах (В).
• Связь между этими величинами описывается законом Ома: Сопротивление (R) — это свойство материалов противостоять прохождению электрического тока. Измеряется в омах (Ω).

$$I=\frac{U}{R}\mathrm{.}$$

Что такое резистор

1. Определение резистора

Резистор — это пассивный электронный компонент, предназначенный для создания сопротивления в электрической цепи. Его основная задача — ограничивать ток, управлять распределением напряжения и защищать цепь от перегрузки.

2. История изобретения и развития резисторов

• Первые шаги: В начале XIX века Георг Симон Ом открыл закон, связывающий ток, напряжение и сопротивление. Это заложило основу для понимания роли резисторов в электрических цепях.
• Появление первых резисторов: Первые резисторы были проволочными и использовали материалы с высоким удельным сопротивлением, такие как никель и константан.
• Современные резисторы: Сегодня используются множество типов резисторов, включая углеродные, металлоплёночные и проволочные, что позволяет создавать компоненты с различными характеристиками.

3. Основная роль резисторов в электрических цепях

Резисторы играют важную роль в электротехнике благодаря своим универсальным функциям:

• Ограничение тока: Предотвращают повреждение компонентов из-за чрезмерного тока.
• Делители напряжения: Позволяют разделять напряжение в цепи на части.
• Стабилизация работы схем: Используются в качестве задающих элементов в фильтрах, усилителях и генераторах.
• Энергетическое поглощение: Рассеивание избыточной энергии в виде тепла.

Резисторы являются неотъемлемым компонентом всех электронных устройств, формируя основу электротехники и электроники.

Основные параметры резисторов

Резисторы характеризуются несколькими ключевыми параметрами, которые определяют их поведение в цепи и область применения. Знание этих параметров помогает правильно выбрать компонент для конкретной задачи.

1. Номинальное сопротивление

Номинальное сопротивление (R) — это значение сопротивления, указанное производителем резистора. Оно измеряется в омах (Ω) и может принимать значения от долей ома до сотен мегом.

• Стандартные ряды сопротивлений: Существуют стандартные значения сопротивлений, такие как ряды E12, E24, E48 и другие. Например, ряд E12 включает 12 номиналов в каждом десятилетии (10, 12, 15, 18, и т.д.).
• Примеры применения: Резисторы с низким сопротивлением используются для управления большими токами, тогда как высокоомные резисторы подходят для делителей напряжения или ограничения утечек тока.

Ряд	Допуск	Значений на декаду	Номиналы сопротивлений
E6	20%	6	1,0, 1,5, 2,2, 3,3, 4,7
E12	10%	12	1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7
E24	5%	24	1,0, 1,1, 1,2, 1,3, 1,5, 1,6, 1,8, 2,0, 2,2, 2,4, 2,7, 3,0, 3,3, 3,6, 4,0, 4,3, 4,7, 5,1
E48	2%	48	Включает значения всех E24 с добавлением промежуточных.
E96	1%	96	Более точные значения с промежуточными номиналами.
E192	0,5%	192	Ещё более точные номиналы для специализированных применений.

Примечания:

• E6 — используется для обычных низкоточных приложений.
• E12 — часто используется в большинстве бытовых и простых электронных схем.
• E24 и более высокие ряды применяются в высокоточных и профессиональных устройствах, где требуются более точные значения сопротивлений.
• E48, E96, и E192 ряды необходимы в специализированных и научных приложениях, где нужна высокая точность.

2. Мощность рассеивания

Мощность рассеивания (P) — это количество тепловой энергии, которое резистор может безопасно выделять при работе. Она измеряется в ваттах (Вт).

Формула расчёта: Мощность рассчитывается как:

$$P=I^{2}R=\frac{U^2}{R},$$

где I — ток через резистор, U — напряжение на нём.

Типичные значения: Стандартные резисторы имеют мощность 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт и выше. Для высоких мощностей используются проволочные или радиаторные резисторы.

Важность запаса: Важно выбирать резисторы с запасом мощности, чтобы предотвратить их перегрев или выход из строя.

Таблица мощностей рассеивания резисторов

Мощность рассеивания резисторов — это максимально допустимая мощность, которую резистор может безопасно рассеивать в виде тепла без перегрева или повреждения. Обычно она зависит от размеров и типа резистора. Вот таблица с типичными значениями:

Тип резистора	Мощность рассеивания (Вт)	Размер (примерный)	Применение
Миниатюрные резисторы (SMD)	0.063 Вт – 0.25 Вт	0402, 0603, 0805, 1206	Используются в компактных устройствах, таких как смартфоны.
Маломощные резисторы	0.125 Вт – 0.25 Вт	Ø 2–3 мм, длина до 6 мм	Электроника с небольшими токами.
Универсальные резисторы	0.5 Вт – 1 Вт	Ø 3–5 мм, длина до 10 мм	Широкий спектр применений в бытовой электронике.
Среднемощные резисторы	2 Вт – 5 Вт	Ø 5–10 мм, длина до 20 мм	Источники питания, цепи защиты.
Высокомощные резисторы	10 Вт – 50 Вт	Ø 10–25 мм, длина до 50 мм	Промышленные применения, нагревательные элементы.
Проволочные резисторы	5 Вт – 500 Вт	Индивидуальные размеры	Используются в цепях с высокой мощностью, например, в инверторах.

3. Допуски (точность)

Допуск резистора показывает максимально возможное отклонение фактического сопротивления от номинального. Указывается в процентах.

• Примеры точности:
  • ±5% — типичные углеродные резисторы.
  • ±1% — металлоплёночные резисторы.
  • ±0.1% и лучше — высокоточные резисторы.
• Влияние на схемы: В высокоточных схемах (например, измерительных приборах) малый допуск критически важен для стабильной работы.

Таблица допусков точности резисторов

Класс точности	Обозначение на корпусе	Допуск	Типичные области применения
Высокоточные	±0.1%	0.1%	Прецизионные измерительные приборы, медицинская техника.
Очень точные	±0.25% или ±0.5%	0.25%–0.5%	Научные приборы, высокоточные цифровые схемы.
Точные	±1%	1%	Промышленная электроника, качественная аудиотехника.
Стандартные	±2%	2%	Бытовая электроника, источники питания.
С низкой точностью	±5%	5%	Простейшие схемы, менее критичные области (например, осветительные цепи).
Грубые допуски	±10% или ±20%	10%–20%	Устаревшие компоненты, низкоточные резисторы для недорогих устройств.

4. Температурный коэффициент сопротивления (ТКС)

Температурный коэффициент сопротивления (TCR) характеризует изменение сопротивления при изменении температуры. Измеряется в ppm/°C (частях на миллион на градус Цельсия).

• Типичные значения: Металлоплёночные резисторы: от ±50 до ±100 ppm/°C. Проволочные резисторы: до ±10 ppm/°C.
• Влияние температуры: При высокой температуре сопротивление может увеличиваться или уменьшаться, что влияет на точность работы схемы.
• Применение: Для температурно-стабильных приложений выбирают резисторы с минимальным ТКС.

Эти параметры помогают инженерам и разработчикам подобрать резистор, который будет эффективно и надёжно работать в конкретной электрической цепи. Цветовую маркировку можно изучить здесь.

Принцип работы резистора

Резистор работает, преобразуя электрическую энергию в тепло за счёт сопротивления движению электрического тока. Этот процесс основан на фундаментальных законах электричества.

1. Закон Ома: связь между током, напряжением и сопротивлением

Закон Ома описывает взаимосвязь между током (I), напряжением (U) и сопротивлением (R):

$$I=\frac{U}{R}\mathrm{.}$$

• Ток (I) — это количество заряженных частиц, проходящих через проводник за единицу времени, измеряется в амперах (А).
• Напряжение (U) — это энергия, приложенная к заряженным частицам, измеряется в вольтах (В).
• Сопротивление (R) — это свойство материала ограничивать прохождение тока, измеряется в омах (Ω).

Применение закона Ома

• Если увеличивается сопротивление (R) при постоянном напряжении (U), ток (I) уменьшается.
• Если сопротивление уменьшается, ток увеличивается.

2. Физический механизм: как сопротивление возникает в материалах

Сопротивление в проводниках возникает из-за взаимодействия движущихся электронов с атомами материала.

• Движение электронов: Под действием электрического поля электроны движутся в определённом направлении.
• Столкновения: Электроны сталкиваются с атомами, молекулами или другими электронами, теряя часть своей энергии, которая преобразуется в тепло.
• Влияние материала: Проводники (медь, алюминий) имеют низкое сопротивление из-за большого количества свободных электронов. Полупроводники и изоляторы имеют высокое сопротивление из-за малой подвижности электронов.

Физическое сопротивление определяется формулой:

$$R=\rho \frac{L}{A},$$

где ρ — удельное сопротивление материала, L — длина проводника, A — площадь его поперечного сечения.

3. Примеры расчётов на основе закона Ома

Пример 1: Определение тока через резистор

В электрической цепи с напряжением U = 12 В используется резистор с сопротивлением R = 4 Ом. Найдём ток:

$$I=\frac{U}{R}=\frac{12}{4}=3\text{А}\mathrm{.}$$

Ток через резистор равен 3 ампера.

Пример 2: Определение сопротивления

Если ток через цепь равен I = 2 А, а напряжение U = 10 В, то сопротивление равно:

$$R=\frac{U}{I}=\frac{10}{2}=5\text{Ом}\mathrm{.}$$

Пример 3: Расчёт мощности на резисторе

В цепи резистор с R = 8 Ом подключён к источнику напряжения U = 16 В. Найдём мощность:

1. Сначала вычислим ток:

$$I=\frac{U}{R}=\frac{16}{8}=2\text{А}\mathrm{.}$$



2. Затем найдём мощность:

$$P=U\cdot I=16\cdot 2=32\text{Вт}\mathrm{.}$$



Получается на резисторе рассеивается 32 ватта тепла.

Виды резисторов

Резисторы классифицируются в зависимости от конструкции, материала и области применения. Основные типы: постоянные, переменные и специальные резисторы.

1. Постоянные резисторы

Постоянные резисторы имеют фиксированное сопротивление, которое не изменяется во времени или при изменении внешних условий (в пределах допустимого).

Углеродные резисторы

• Описание: Изготавливаются из смеси углерода и связующего материала.
• Характеристики: Широкий диапазон сопротивлений. Средняя точность (обычно ±5%). Низкая стоимость.
• Применение: Общие схемы, где высокая точность не требуется.

Металлоплёночные резисторы

• Описание: Состоят из тонкой плёнки металла, нанесённой на изолирующую основу.
• Характеристики: Высокая точность (±1% или лучше). Стабильность и низкий температурный коэффициент.
• Применение: Прецизионные схемы, измерительное оборудование.

Проволочные резисторы

• Описание: Изготавливаются из тонкой проволоки с высоким удельным сопротивлением, намотанной на керамическую основу.
• Характеристики: Высокая мощность рассеивания. Точная настройка сопротивления. Отличная термостойкость.
• Применение: Мощные цепи, цепи с высоким уровнем тока.

2. Переменные резисторы

Переменные резисторы позволяют изменять сопротивление в цепи вручную или автоматически.

Потенциометры

• Описание: Трёхконтактные резисторы, у которых можно регулировать выходное напряжение, вращая движок.
• Характеристики: Легкость настройки сопротивления. Используются для регулировки громкости, яркости или других параметров.
• Применение: Аудио- и видеоаппаратура, регуляторы мощности.

Реостаты

• Описание: Двухконтактные резисторы, работающие как токовые регуляторы.
• Характеристики: Способны выдерживать высокие токи. Обычно имеют большой диапазон сопротивления.
• Применение: Лабораторное оборудование, системы регулирования.

3. Специальные резисторы

Эти резисторы обладают уникальными свойствами, что делает их полезными для определённых задач.

Термисторы

• Описание: Резисторы, сопротивление которых сильно зависит от температуры.
• Типы:
  • NTC (с отрицательным ТКС): сопротивление уменьшается с ростом температуры.
  • PTC (с положительным ТКС): сопротивление увеличивается с ростом температуры.
• Применение: Температурные датчики, защита цепей от перегрева.

Фото-резисторы

• Описание: Сопротивление изменяется под воздействием света.
• Характеристики: Высокое сопротивление в темноте и низкое при освещении.
• Применение: Осветительные системы, сенсоры, автоматизация.

Варисторы

• Описание: Резисторы, сопротивление которых изменяется при изменении напряжения.
• Характеристики: Низкое сопротивление при высоких напряжениях. Используются для подавления выбросов напряжения.
• Применение: Защита цепей от перенапряжений, грозозащита.

Эти виды резисторов позволяют инженерам выбирать компоненты, соответствующие требованиям их проектов: от простого ограничения тока до сложных систем автоматизации. Подробнее про их обозначение смотрите тут.

Сопротивление и его роль в электроцепи

Сопротивление является ключевым параметром, влияющим на ток и напряжение в электрических цепях. Его управление позволяет выполнять множество функций, от ограничения тока до сложных электрических вычислений.

1. Сопротивление как ограничитель тока

Сопротивление ограничивает ток, протекающий через цепь, следуя закону Ома:

$$I=\frac{U}{R}\mathrm{.}$$

• Увеличение сопротивления (R) приводит к уменьшению тока (I), если напряжение (U) остаётся постоянным.
• Ограничение тока важно для защиты компонентов цепи, предотвращая их перегрев или выход из строя.

Пример применения

В светодиодных схемах добавляют резистор для ограничения тока через светодиод, чтобы предотвратить его повреждение.

2. Влияние сопротивления на напряжение

Сопротивление влияет на распределение напряжения в цепи. На каждом резисторе возникает падение напряжения, которое определяется формулой:

$$U=I\cdot R\mathrm{.}$$

• Чем больше сопротивление, тем больше доля напряжения падает на нём.
• Это свойство используется в делителях напряжения и при управлении напряжением в разных точках цепи.

3. Пример применения: делитель напряжения

Делитель напряжения состоит из двух резисторов, подключённых последовательно. Он используется для снижения напряжения до заданного уровня.

$$V_{\text{out}}=V_{\text{in}}\cdot \frac{R_2}{R_1+R_2},$$

где Vin — входное напряжение, R1 и R2 — сопротивления резисторов.

Пример расчёта

Для делителя напряжения с Vin = 12 В, R1 = 4 кОм и R2 = 6 кОм:

$$V_{\text{out}}=12\cdot \frac{6}{4+6}=12\cdot 0.6=7.2\text{В}\mathrm{.}$$

Выходное напряжение равно 7.2 В.

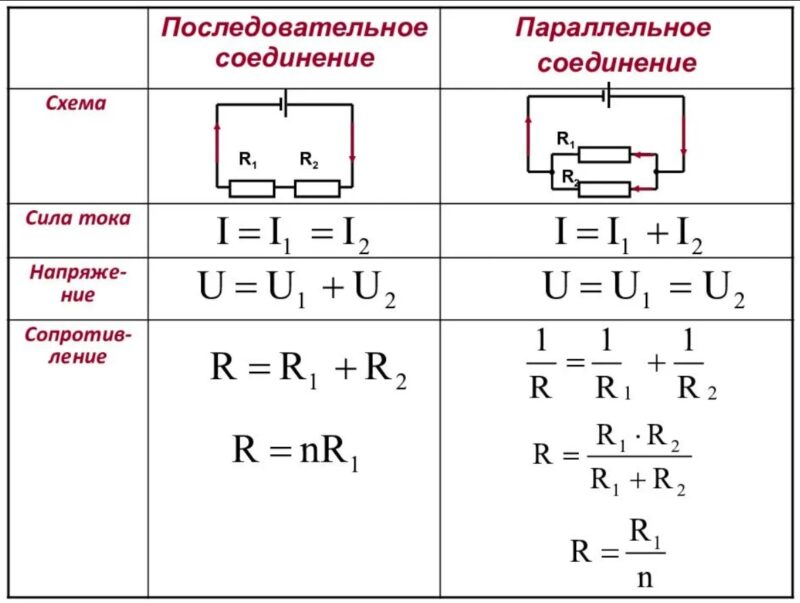

4. Последовательное и параллельное соединение резисторов

Резисторы можно соединять различными способами, чтобы получить желаемое общее сопротивление.

Последовательное соединение

Общее сопротивление равно сумме всех сопротивлений:

$$R_{\text{общ}}=R_1+R_2+\cdots +R_n\mathrm{.}$$

• Особенности: Ток через все резисторы одинаков, а напряжение делится между ними.
• Пример: Для R1 = 10 Ом, R2 = 20 Ом:

$$R_{\text{общ}}=10+20=30\text{Ом}\mathrm{.}$$



Параллельное соединение

Общее сопротивление рассчитывается по формуле:

$$\frac{1}{R_{\text{общ}}}=\frac{1}{R_1}+\frac{1}{R_2}+\cdots +\frac{1}{R_n}\mathrm{.}$$

• Особенности: Напряжение на всех резисторах одинаково, а ток делится между ними.
• Пример: Для R1 = 10 Ом, R2 = 20 Ом:

$$\frac{1}{R_{\text{общ}}}=\frac{1}{10}+\frac{1}{20}=0.1+0.05=\mathrm{0.15.}$$



$$R_{\text{общ}}=\frac{1}{0.15}\approx 6.67\text{Ом}\mathrm{.}$$

Сопротивление и его свойства позволяют управлять током и напряжением, эффективно распределяя энергию в электрических цепях. Это делает резисторы незаменимыми компонентами в любой электронике.

Напряжение и ток в цепи с резисторами

Работа электрической цепи с резисторами основана на законах Ома и Кирхгофа, которые определяют распределение напряжения и тока. Анализ таких цепей важен для проектирования электронных схем.

1. Распределение напряжения в цепи

Распределение напряжения в цепи зависит от типа соединения резисторов:

Последовательное соединение

• В последовательной цепи напряжение делится между резисторами пропорционально их сопротивлениям, где Ui​ — напряжение на резисторе Ri​, I — общий ток через цепь:

$$U_i=I\cdot R_i,$$

• Суммарное напряжение:

$$U_{\text{общ}}=U_1+U_2+\cdots +U_n\mathrm{.}$$

Параллельное соединение

• В параллельной цепи напряжение на всех резисторах одинаково:

$$U_1=U_2=\cdots =U_n\mathrm{.}$$

2. Ток в зависимости от сопротивления

Последовательное соединение

• Ток через все резисторы одинаков:

$$I=\frac{U_{\text{общ}}}{R_{\text{общ}}},$$

$R_{\text{общ}}=R_1+R_2+\cdots +R_n$

Параллельное соединение

• • Общий ток равен сумме токов через каждый резистор:

• $$I_{\text{общ}}=I_1+I_2+\cdots +I_n\mathrm{.}$$



• • Ток через каждый резистор:
  $$I_i=\frac{U}{R_i}\mathrm{.}$$

3. Пример расчёта цепи с несколькими резисторами

Задача: Рассчитать токи и напряжения в цепи, содержащей: R1 =10 Ом, R2 =20 Ом — последовательно; R3 =30 Ом — параллельно с R1 и R2. Источник напряжения: Uобщ =60 В.

Шаг 1: Рассчитаем общее сопротивление

Последовательное соединение R1 и R2:

$$R_{\text{посл}}=R_1+R_2=10+20=30\text{Ом}\mathrm{.}$$

Параллельное соединение Rпосл и R3:

$$\frac{1}{R_{\text{общ}}}=\frac{1}{R_{\text{посл}}}+\frac{1}{R_3}=\frac{1}{30}+\frac{1}{30}=\frac{2}{30}\mathrm{.}$$



$$R_{\text{общ}}=\frac{30}{2}=15\text{Ом}\mathrm{.}$$

Шаг 2: Определим общий ток

$$I_{\text{общ}}=\frac{U_{\text{общ}}}{R_{\text{общ}}}=\frac{60}{15}=4\text{А}\mathrm{.}$$

Шаг 3: Найдём токи и напряжения в цепи

1. Напряжение на Rпосл и R3 (они параллельны):

$$U_{\text{посл}}=U_3=I_{\text{общ}}\cdot R_{\text{общ}}=4\cdot 15=60\text{В}\mathrm{.}$$ $$U\_\{\backslash text\{посл\}\}\; =\; U\_3\; =\; I\_\{\backslash text\{общ\}\}\; \backslash cdot\; R\_\{\backslash text\{общ\}\}\; =\; 4\; \backslash cdot\; 15\; =\; 60\; \backslash ,\; \backslash text\{В\}.$$

2. Ток через R3:

$$I_3=\frac{U_3}{R_3}=\frac{60}{30}=2\text{А}\mathrm{.}$$

3. Ток через цепь R1 и R2 (последовательная ветвь):

$$I_{\text{посл}}=I_{\text{общ}}-I_3=4-2=2\text{А}\mathrm{.}$$

4. Напряжение на R1 и R2:

• $U_1=I_{\text{посл}}\cdot R_1=2\cdot 10=20\text{В}\mathrm{.}$

• $U_2=I_{\text{посл}}\cdot R_2=2\cdot 20=40\text{В}\mathrm{.}$

Результаты

• Общее сопротивление: Rобщ = 15 Ом.
• Общий ток: Iобщ = 4 А.
• Ток через R3 : I3 = 2 А.
• Ток через последовательную цепь: Iпосл = 2 А.
• Напряжение: U1 =20 В, U2 = 40 В, U3 = 60 В.

Этот пример показывает, как анализировать сложные цепи с использованием основных законов электротехники.

Практическое применение резисторов

Резисторы используются в самых разных сферах, от бытовой техники до высокоточных приборов. Они играют ключевую роль в управлении током, распределении напряжения и обеспечении стабильности работы электрических цепей.

1. Ограничение тока в светодиодах

Светодиоды чувствительны к величине протекающего через них тока: избыточный ток может привести к их перегреву и повреждению. Резисторы используются для ограничения тока до безопасного уровня.

Пример расчёта

Допустим, светодиод требует 20 мА тока, а источник питания выдаёт 5 В. Падение напряжения на светодиоде составляет 2 В.

Напряжение на резисторе:

$$U_R=U_{\text{источника}}-U_{\text{светодиода}}=5-2=3\text{В}\mathrm{.}$$

Необходимое сопротивление:

$$R=\frac{U_R}{I}=\frac{3}{0.02}=150\text{Ом}\mathrm{.}$$

Резистор с номиналом 150 Ом обеспечит безопасный ток через светодиод.

2. Задающие элементы в фильтрах и схемах управления

Резисторы используются для задания временных и частотных параметров в различных схемах:

Фильтры низких и высоких частот

Резисторы вместе с конденсаторами образуют RC-цепочки, которые определяют частотные характеристики фильтров. Частота среза фильтра:

$$f_c=\frac{1}{2\pi RC},$$

Схемы управления

• Резисторы применяются в делителях напряжения для задания уровней управления.
• В генераторах сигналов они определяют амплитуду, частоту и форму выходного сигнала.

3. Примеры из реальной жизни (электроника, бытовая техника)

1. Электронные устройства
   • Устройства ввода: В клавиатурах резисторы используются для формирования сигналов нажатия.
   • Аудиооборудование: Регуляторы громкости (потенциометры).
   • Стабилизация напряжения: Резисторы помогают стабилизировать ток в источниках питания.
2. Бытовая техника
   • Телевизоры и мониторы: Делители напряжения регулируют уровни сигналов.
   • Печи и утюги: Терморезисторы контролируют температуру нагрева.
3. Автомобильная электроника
   • Датчики: Используются в системах контроля скорости, температуры и освещения.
   • Системы защиты: Варисторы защищают цепи от скачков напряжения.
4. Освещение и энергосбережение
   • Светодиодные лампы: Резисторы ограничивают ток и обеспечивают стабильную работу.
   • Умные системы освещения: Фото-резисторы регулируют освещённость в зависимости от уровня внешнего света.

Резисторы применяются практически во всех устройствах, работающих на электричестве. Они выполняют множество функций, от защиты компонентов до управления сложными процессами. Этот универсальный элемент остаётся одним из важнейших в современной электронике.

Особенности выбора резисторов

Правильный выбор резистора — это залог надёжной и эффективной работы электрической схемы. Учитываются такие параметры, как номинальное сопротивление, мощность, температурные характеристики и допустимые отклонения.

1. Как выбрать резистор для конкретной задачи

Основные шаги выбора:

1. Определение требуемого сопротивления R
   • Вычислите сопротивление, используя законы Ома и Кирхгофа.
   • Учитывайте особенности применения (ограничение тока, деление напряжения и т.д.).
2. Определение мощности резистора P:
   Рассчитайте рассеиваемую мощность:  $$P=I^2\cdot R\text{или}P=\frac{U^2}{R},$$
   • Выбирайте резистор с запасом мощности (обычно 2 раза больше рассчитанной).
3. Выбор точности (допуска):
   • Для общих применений подойдут резисторы с допуском 5% или 10%.
   • Для точных измерений или прецизионных схем используйте резисторы с допуском 1% или 0.1%.

2. Учёт мощности, номиналов и температуры

1. Мощность резистора

• Резистор должен выдерживать максимальную рассеиваемую мощность без перегрева.
• Превышение допустимой мощности может привести к выходу из строя или повреждению цепи.

2. Номиналы сопротивлений

• Выбирайте номинал, близкий к рассчитанному значению, из стандартных рядов (E12, E24 и т. д.).
• Если требуется точное значение, можно использовать комбинацию резисторов.

3. Температурные характеристики

• Температурный коэффициент сопротивления (ТКС):

ТКС показывает, как меняется сопротивление при изменении температуры:

$$R_T=R_0\cdot (1+\alpha \cdot \mathrm{\Delta }T),$$

где α — температурный коэффициент, ΔT — изменение температуры.

Для стабильной работы при изменениях температуры выбирайте резисторы с низким ТКС.

3. Использование стандартных рядов сопротивлений

Стандартные ряды номиналов

Номиналы сопротивлений стандартизированы для упрощения производства и выбора. Наиболее распространённые ряды:

• E6: 6 номиналов на декаду (20% допуск).
• E12: 12 номиналов на декаду (10% допуск).
• E24: 24 номинала на декаду (5% допуск).
• E96 и E192: 96 и 192 номинала на декаду (1% и 0.5% допуск соответственно).

Комбинации резисторов

Для получения нестандартного номинала можно использовать:

• Последовательное соединение (сопротивления складываются).
• Параллельное соединение:

$$R_{\text{общ}}=\frac{1}{\frac{1}{R_1}+\frac{1}{R_2}}\mathrm{.<span\; style="font-size:\; 16px;\; font-family:\; Georgia,\; \text{'}Times\; New\; Roman\text{'},\; \text{'}Bitstream\; Charter\text{'},\; Times,\; serif;"> </span>}$$

При выборе резисторов важно учитывать требования схемы: точность, мощность и температурные параметры. Использование стандартных рядов сопротивлений и резерв по мощности обеспечат надёжность и долговечность работы.

Технология производства резисторов

В производстве резисторов важным моментом является точность изготовления и подбор материалов, которые обеспечат нужные электрические характеристики. Современные резисторы изготавливаются с использованием различных технологий и материалов, что позволяет использовать их в самых разных областях, от бытовой электроники до высокотехнологичных устройств.

1. Как изготавливают резисторы

Процесс изготовления резисторов включает несколько ключевых этапов:

1. Выбор материала. Для производства резисторов используются проводящие и полупроводниковые материалы (углерод, металлы, керамика, металлоплёнки и т.д.), которые определяют сопротивление и другие характеристики устройства.
2. Нанесение активного слоя. В случае углеродных и металлоплёночных резисторов на подложку (например, керамическую) наносится активный слой, который обладает нужным сопротивлением. Это может быть углеродное покрытие, металлическая плёнка или смесь металлов.
3. Травление. На резисторе прорезаются узкие канавки или линии, которые изменяют длину пути тока, тем самым регулируя его сопротивление.
4. Тестирование. После изготовления резисторы проходят тестирование для проверки соответствия номиналов, мощности и точности.
5. Упаковка и маркировка. Готовые резисторы подвергаются упаковке и маркировке, где указывается номинальное сопротивление, мощность и допуски.

2. Материалы для резисторов

Материалы, используемые для изготовления резисторов, напрямую влияют на их характеристики. Рассмотрим несколько типов материалов:

1. Углерод. Углеродные резисторы обычно изготавливаются с использованием углеродных смесей. Они дешевы и имеют широкий диапазон сопротивлений. Но обладают высокой температурной зависимостью и низкой точностью.
2. Металлические плёнки. Металлоплёночные резисторы используют тонкие металлические покрытия, что позволяет достичь высокой точности и стабильности. Они имеют низкую температурную зависимость и используются в более требовательных приложениях.
3. Проволочные резисторы. Изготавливаются из металлической проволоки с высокой температурной устойчивостью. Используются для высокомощных резисторов, таких как в источниках питания и печах.
4. Керамика. В проволочных резисторах или резисторах с металлоплёночными покрытиями часто используется керамическая основа, так как она обладает отличной термостойкостью и изоляционными свойствами.
5. Полупроводниковые материалы. Термисторы и варисторы изготавливаются из полупроводников, таких как оксид меди или оксид цинка. Эти материалы используются для создания резисторов, которые меняют своё сопротивление при изменении температуры или напряжения.

Таблица материалов для резисторов и их характеристики

Материал	Тип резистора	Основные свойства	Области применения
Углерод	Углеродные резисторы	Низкая стоимость, широкий диапазон сопротивлений, склонность к шумам.	Бытовая электроника, простые схемы.
Металлическая плёнка	Металлоплёночные резисторы	Высокая точность, стабильность, низкий температурный коэффициент.	Прецизионная электроника, измерительные приборы.
Металлическая проволока	Проволочные резисторы	Высокая мощность, низкий температурный коэффициент, долговечность.	Силовые цепи, промышленное оборудование.
Металлооксиды	Металлооксидные резисторы	Высокая термостойкость, устойчивость к коррозии, долговечность.	Высокотемпературные устройства, источники питания.
Цемент (проволочные)	Цементные резисторы	Высокая мощность, теплоустойчивость, механическая прочность.	Индустриальные цепи, нагрузки с высокой мощностью.
Тантал	Танталовые резисторы	Высокая точность, стабильность, малые размеры.	Микроэлектроника, медицинская аппаратура.
Керамика	Керамические резисторы	Высокая устойчивость к температурным перегрузкам.	Высоковольтные цепи, импульсные схемы.
Графит	Графитные резисторы	Низкая стоимость, широкий диапазон сопротивлений, слабая стабильность.	Устаревшие устройства, нестандартные области.
Сплавы (например, манганин)	Прецизионные резисторы	Высокая точность, низкий температурный коэффициент, долговечность.	Научные приборы, высокоточные измерения.
Полупроводниковые материалы	Варисторы, термисторы	Нелинейные характеристики, зависимость от температуры или напряжения.	Защита от перегрузок, термодатчики, стабилизация напряжения.

Иногда применяют даже драгметаллы, о чём можно почитать тут.

3. Современные разработки и тенденции

Современные разработки в области резисторов ориентированы на повышение точности, уменьшение размеров, улучшение температурной стабильности и снижение стоимости. Среди актуальных тенденций можно выделить следующие:

1. Нанотехнологии. Применение нанотехнологий позволяет создавать резисторы с ещё меньшими размерами и более точными характеристиками. Например, наноматериалы могут существенно улучшить проводимость и стабильность при изменении температуры.
2. Миниатюризация. Резисторы становятся всё более компактными, что важно для интеграции в маленькие устройства, такие как смартфоны и носимые устройства.
3. Интеллектуальные резисторы. Разработки в области термисторов и варисторов позволяют создавать резисторы, которые могут автоматически подстраиваться под изменения температуры или напряжения. Это открывает новые возможности для защиты цепей и повышения эффективности работы электронных устройств.
4. Экологические резисторы. В последнее время растёт интерес к экологически чистым материалам и методам производства, что также затрагивает область резисторов. Использование материалов с низким уровнем загрязнения и повышение энергоэффективности — важные направления в современных исследованиях.

Резисторы являются основными элементами в электрических цепях, обеспечивающими контроль над током, напряжением и мощностью. От правильного выбора резистора зависит стабильная работа всей системы, будь то простая бытовая техника или сложные электронные устройства. Знание законов Ома, Кирхгофа и принципов работы резисторов помогает как профессиональным инженерам, так и любителям создавать безопасные и эффективные схемы. Это понимание — основа для разработки новых технологий и устройств.

Глоссарий терминов

• Сопротивление (R) — физическая величина, определяющая способность материала противостоять току.
• Ток (I) — движение заряженных частиц через проводник.
• Напряжение (U) — разность потенциалов между двумя точками цепи.
• Мощность (P) — энергия, расходуемая резистором на рассеяние тепла.
• Температурный коэффициент сопротивления (ТКС) — показатель, показывающий изменение сопротивления при изменении температуры.

Уверены, теперь вы получили полное представление о роли резисторов в электротехнике, особенностях их выбора и применения в реальной ситуации.

Литература

• Бушуй. Методические указания для проведения практической работы — Изучение резисторов
