Резонанс напряжения и тока в электрических цепях — основное явление, изучаемое в теории колебательных процессов и электротехнике. Он возникает, когда собственная частота колебательного контура совпадает с частотой внешнего воздействия, приводя к резкому увеличению амплитуды токов или напряжений. Такое состояние сопровождается характерными изменениями сопротивления: в последовательных резонансных цепях оно стремится к минимуму, а в параллельных — к максимуму. Явление резонанса играет важную роль как в радиотехнике и электронике, так и в энергетике, поскольку позволяет избирательно усиливать сигналы нужной частоты или, наоборот, предотвращать нежелательные колебания. В данной статье рассматриваются основные формулы для расчёта резонансной частоты, добротности и полосы пропускания, а также физическая суть явления. Постараемся сделать это максимально интересно и доходчиво.
Принцип хранения энергии в реактивных элементах
- Конденсаторы накапливают энергию за счёт создания электрического поля между своими обкладками. Эта запасённая энергия проявляется в виде электрического потенциала, то есть статического напряжения.
- Индуктивности (катушки, обмотки), в свою очередь, запасают энергию в форме поля магнитного, создаваемое протекающим через них током. Электрически эта энергия выражается в виде движения электронов, то есть тока.
Конденсатор и индуктивность являются двумя сторонами одного и того же явления — реактивного хранения энергии. Каждый из них выполняет свою функцию: один — с помощью электрического поля, другой — с помощью магнитного. При соединении этих компонентов в схеме они начинают взаимодействовать, обмениваться энергией, что и приводит к особым колебательным процессам.
Обмен энергией между конденсатором и катушкой
Начальное состояние: заряженный конденсатор
Если схема, содержащая конденсатор и индуктивность, получает кратковременный импульс напряжения, например от батареи, то конденсатор быстро заряжается. Индуктивность, напротив, сопротивляется изменению тока, и ток в цепи остаётся нулевым. В этот момент:
- Конденсатор полностью заряжен, напряжение на нём максимально.
- Индуктивность разряжена, ток отсутствует.
Начало разряда конденсатора
После отключения источника питания конденсатор начинает отдавать энергию, напряжение на его обкладках падает. При этом в схеме появляется ток, который начинает формировать магнитное поле в катушке:
- Напряжение на конденсаторе уменьшается.
- Ток возрастает, а энергия начинает накапливаться в индуктивности.
Максимальная энергия в катушке
Процесс продолжается до тех пор, пока конденсатор полностью не разрядится, а ток не достигнет своего максимального значения:
- Напряжение на конденсаторе становится нулевым.
- Ток максимален, индуктивность содержит всю энергию в виде магнитного поля.
Перезарядка конденсатора с противоположной полярностью
Катушка, стремясь поддерживать ток, создаёт напряжение, как бы замещая батарею. Под действием этого напряжения конденсатор начинает заряжаться снова, но уже с обратной полярностью:
- Конденсатор накапливает заряд с противоположным знаком.
- Ток постепенно уменьшается, индуктивность теряет энергию.
Завершение полупериода колебания
Когда вся энергия покидает катушку, ток исчезает. Тем временем конденсатор становится полностью заряженным в противоположной полярности:
- Напряжение на конденсаторе достигает отрицательного максимума.
- Ток вновь становится равным нулю.
Повторение процесса в обратном направлении
Разряд конденсатора и рост тока
Процесс зеркально повторяется. Конденсатор начинает разряжаться, создавая ток в противоположном направлении, который приводит к повторному накоплению энергии в индуктивности:
- Напряжение на конденсаторе уменьшается.
- Ток возрастает в противоположную сторону.
Максимальный ток и нулевое напряжение
На этом этапе конденсатор полностью разряжен, а ток вновь достигает пика:
- Конденсатор не содержит энергии.
- Индуктивность максимально заряжена магнитным полем.
Перезарядка конденсатора в начальную полярность
Теперь катушка вновь пытается сохранить ток, заряжая конденсатор до исходного состояния:
- Напряжение на конденсаторе возрастает.
- Ток уменьшается до нуля.
Завершение полного цикла
Цикл завершается тогда, когда конденсатор снова становится полностью заряженным в первоначальной полярности, а ток отсутствует:
- Конденсатор заряжен до положительного пика.
- Ток равен нулю.

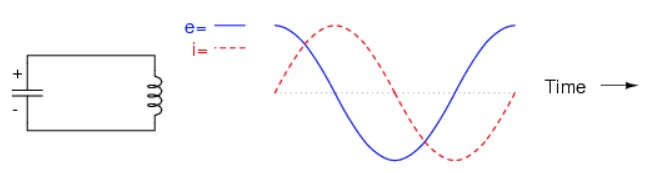

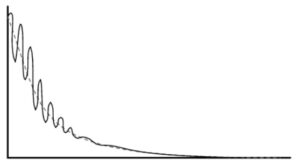

Такой процесс повторяется многократно, но амплитуда постепенно снижается. Это связано с потерями энергии в виде тепла из-за сопротивления в проводниках. В конце концов, колебания прекращаются полностью.
Этот тип колебаний можно сравнить с движением пружинного маятника. Когда маятник поднимается вверх, его кинетическая энергия переходит в потенциальную. При движении вниз — наоборот. Энергия непрерывно переходит из одной формы в другую:
- В наивысшей точке движения — максимум потенциальной энергии и нулевая скорость.
- В нижней точке — максимум кинетической энергии и минимум потенциальной.
Так же как и в электросхеме, амплитуда маятника постепенно уменьшается из-за сопротивления, но частота колебаний остаётся постоянной. Движение маятника можно описать с помощью синусоидальных кривых, где фаза скорости и положения смещена на 90 градусов. Такое движение называют простыми гармоническими колебаниями.
В аналогичной электрической схеме частота колебаний зависит исключительно от параметров ёмкости (C) и индуктивности (L), а не от величины напряжения или тока. Возможность длительного хранения энергии в виде переменного тока и напряжения делает такую схему особенно ценной. Её называют колебательным контуром или резонансным контуром.
👉 Явление резонанса не ограничивается только схемами, специально предназначенными для колебаний. Любая цепь переменного тока, содержащая ёмкость и индуктивность, может начать проявлять необычные эффекты при совпадении частоты питающего напряжения с собственной резонансной частотой цепи.
Когда частота источника совпадает с естественной частотой LC-цепочки, наступает резонанс. В этот момент реактивные эффекты достигают максимума. Поэтому важно уметь рассчитывать резонансную частоту и понимать возможные последствия её наступления при проектировании схем.
Резонанс в колебательном контуре
В колебательном контуре (или параллельной LC-цепи), резонанс возникает в тот момент, когда реактивное сопротивление конденсатора становится равным реактивному сопротивлению катушки индуктивности. Это происходит потому, что индуктивное сопротивление возрастает с увеличением частоты, а ёмкостное, напротив, уменьшается. Таким образом, существует только одна частота, при которой оба этих сопротивления равны.
Колебательный контур представляет собой простую схему, в которой катушка индуктивности и конденсатор соединены параллельно. Пример такой схемы:
- Конденсатор с ёмкостью 10 микрофарад (10 µF).
- Индуктивность 100 миллигенри (100 mH).
Вывод формулы резонансной частоты
Чтобы найти частоту, при которой возникает резонанс, нужно воспользоваться формулами для расчёта реактивных сопротивлений:
- Индуктивное сопротивление: \( X_L = 2 \pi f L \)
- Ёмкостное сопротивление: \( X_C = \frac{1}{2\pi f C} \)
Приравнивая их друг к другу:
\[
2\pi f L = \frac{1}{2\pi f C}
\]
Решив это уравнение относительно частоты \( f \), получаем:
\[
f = \frac{1}{2\pi \sqrt{LC}}
\]
Эта формула позволяет определить резонансную частоту по значениям индуктивности (в генри) и ёмкости (в фарадах).
Пример расчёта
Подставляя значения \( L = 0{,}1 \, \text{Гн} \) и \( C = 10 \times 10^{-6} \, \text{Ф} \) в формулу:
\[
f = \frac{1}{2\pi \sqrt{0{,}1 \cdot 10 \times 10^{-6}}} \approx 159{,}155 \, \text{Гц}
\]
Резонансная частота составляет приблизительно 159,155 герц.
Поведение контура при резонансе
Когда частота источника питания совпадает с резонансной частотой, происходит интересный эффект. Поскольку \( X_L = X_C \), токи, протекающие через индуктивность и конденсатор, становятся равными по величине, но противоположными по фазе. В результате этого:
- Суммарный ток, поступающий от источника, стремится к нулю.
- Полное сопротивление цепи (импеданс) стремится к бесконечности.
- Цепь практически перестаёт потреблять энергию от внешнего источника.
Математическое подтверждение
Рассчитаем реактивные сопротивления:
- Для катушки: \( X_L = 2\pi \cdot 159{,}155 \cdot 0{,}1 \approx 100 \, \Omega \)
- Для конденсатора: \( X_C = \frac{1}{2\pi \cdot 159{,}155 \cdot 10 \times 10^{-6}} \approx 100 \, \Omega \)
Теперь применим формулу для общего сопротивления при параллельном соединении:
\[
\frac{1}{Z} = \frac{1}{jX_L} + \frac{1}{-jX_C}
\]
\[
\frac{1}{Z} = \frac{1}{j100} + \frac{1}{-j100} = 0
\]
Таким образом, \( Z \to \infty \). Это говорит о том, что в точке резонанса контур ведёт себя как разомкнутая цепь — никакой ток не поступает от источника питания.
Графическое представление поведения контура

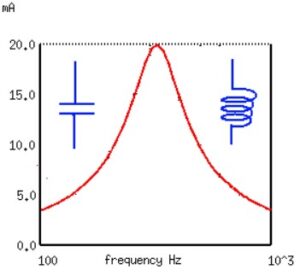

Если построить график зависимости полного сопротивления контура от частоты, можно увидеть характерный пик в точке резонанса, где импеданс резко возрастает.
График демонстрирует:
- На низких частотах импеданс снижается из-за преобладания ёмкостной составляющей.
- На высоких частотах импеданс снова уменьшается, но уже за счёт доминирования индуктивности.
- В точке между этими двумя участками — максимум, соответствующий резонансной частоте.
Последовательный резонанс в LC-цепях
Подобный эффект наблюдается и в схемах, где катушка индуктивности и конденсатор соединены последовательно. Когда реактивные сопротивления этих двух компонентов становятся равными по величине, но противоположными по знаку, они взаимно компенсируются. В результате общее сопротивление стремится к нулю.
В случае идеального резонанса, когда частота источника соответствует резонансной (в нашем примере — 159,155 Гц), общее сопротивление всей цепи становится равным нулю. Она начинает вести себя как короткозамкнутая — по сути, как проводник без сопротивления, создающий замыкание источника питания переменного тока.
Чтобы избежать перегрузки и чрезмерного тока, добавляют небольшой резистор. Это позволяет ограничить максимальный ток и сделать анализ поведения более реалистичным.
На полученном графике ось частот расположена по горизонтали, а амплитуда тока — по вертикали. Пик наблюдается в области частоты 157,9 Гц — это ближайшая из рассчитанных точек к теоретическому значению 159,155 Гц. Это подтверждает корректность использования формулы резонансной частоты и для последовательных LC-цепей.
⚠ Важное предупреждение. Последовательные LC-цепи могут быть потенциально опасными. При резонансе в них возможны большие токи, которые приводят к значительным напряжениям на каждом компоненте по отдельности — особенно на катушке и конденсаторе. Даже несмотря на то, что общее напряжение всей цепи остаётся низким, напряжения на отдельных элементах могут достигать высоких значений.
Теоретический расчёт ожидаемых значений
Исходные данные:
- Резонансная частота: \( f_r = 159{,}155 \, \text{Гц} \)
- Индуктивность: \( L = 0{,}1 \, \text{Гн} \)
- Сопротивление: \( R = 1 \, \text{Ом} \)
- Ёмкость: \( C = 10 \, \mu\text{Ф} \)
Реактивные сопротивления на этой частоте:
- \( X_L = 2\pi f L = 2\pi \cdot 159{,}155 \cdot 0{,}1 = 100 \, \Omega \)
- \( X_C = \frac{1}{2\pi f C} = \frac{1}{2\pi \cdot 159{,}155 \cdot 10 \times 10^{-6}} = 100 \, \Omega \)
Общее сопротивление:
\[
Z = R + jX_L — jX_C = 1 + j100 — j100 = 1 \, \Omega
\]
Ток:
\[
I = \frac{V}{Z} = \frac{1}{1} = 1 \, \text{А}
\]
Напряжения на элементах:
- \( V_L = I \cdot X_L = 1 \cdot 100 = 100 \, \text{В} \)
- \( V_C = I \cdot X_C = 1 \cdot 100 = 100 \, \text{В} \)
- \( V_R = I \cdot R = 1 \cdot 1 = 1 \, \text{В} \)
Хотя напряжения на катушке и конденсаторе по отдельности велики (по 100 В), они находятся в противофазе и взаимно компенсируются. Поэтому суммарное напряжение на всей цепи по-прежнему составляет всего 1 В.
Коэффициент добротности (Q-фактор)
Коэффициент добротности Q — это отношение напряжения на реактивном элементе к напряжению на резисторе в точке резонанса. В данном случае:
\[
Q = \frac{V_L}{V_R} = \frac{100}{1} = 100
\]
То же значение будет и для конденсатора. Этот коэффициент указывает, насколько «острым» является резонанс и насколько сильно усиливаются напряжения в цепи. Чем выше добротность, тем выше напряжения на индуктивных и ёмкостных элементах.
Применение резонанса
До сих пор эффект резонанса в реактивных цепях переменного тока мог показаться лишь теоретическим курьёзом или, в худшем случае, нежелательным явлением, которого стоит избегать (особенно в случае последовательного, приводящего к короткому замыканию источника переменного тока). Но это, конечно, не так. На самом деле резонанс — очень полезное свойство, которое находит широкое применение в электротехнике и электронике.
1. Генерация стабильной частоты
Один из основных способов применения резонанса — использование его для формирования стабильной частоты в генераторах переменного тока. Чаще всего для этого используют параллельный колебательный контур, состоящий из катушки индуктивности и конденсатора.
Такая схема по принципу действия напоминает маятник, стабилизирующий колебания часового механизма: энергия в контуре колеблется между электрическим полем конденсатора и магнитным полем катушки, а частота этих колебаний строго зависит только от номиналов L и C, но не зависит от амплитуды тока или напряжения.
Применение: генераторы, кварцевые стабилизаторы, схемы синхронизации.
2. Фильтрация частот
Ещё одно важное применение резонансных цепей — фильтрация сигналов. Благодаря тому, что резонанс резко изменяет сопротивление линии на определённой частоте, такие контуры могут:
- блокировать сигналы определённой частоты (высокий импеданс),
- или наоборот — пропускать только сигналы нужной частоты (низкий импеданс).
Такие схемы называют фильтрами, и их проектирование — это целое направление в схемотехнике. В зависимости от назначения, фильтры могут быть:
- полосовыми (пропускают только узкий диапазон частот),
- режекторными (подавляют определённую полосу частот),
- высокочастотными или низкочастотными.
Применение: радиоэлектроника, аудиотехника, связь, системы управления.
3. Приём радиосигналов
Один из самых наглядных примеров использования резонанса — тюнеры радиоприёмников. В радиоприёмнике антенна улавливает смесь сигналов с разных радиостанций. Чтобы выделить нужную частоту, используется резонансный контур, настроенный на частоту конкретной радиостанции. Только сигнал с нужной частотой вызывает резонанс, и именно он проходит дальше в схему, в то время как остальные подавляются.
Применение: аналоговые радиоприёмники, модуляторы и демодуляторы.
Резонанс в последовательных и параллельных цепях
В простых реактивных цепях с малым или отсутствующим сопротивлением эффекты резонанса проявляются на частоте, рассчитанной по известной формуле. В параллельной (тангенсной) LC-цепи это означает бесконечное сопротивление на резонансной частоте. В последовательной LC-цепи — нулевое сопротивление:
\[
f = \frac{1}{2\pi \sqrt{LC}}
\]
Но при добавлении значительного сопротивления в LC-цепочки простая формула резонансной частоты становится неприменимой. Рассмотрим пример LC с добавленным сопротивлением, используя прежние значения: 10 мкФ и 100 мГн. Согласно формуле, резонансная частота должна составлять 159,155 Гц.
Параллельная LC сборка с сопротивлением последовательно с L.
Сопротивление последовательно с L создает минимальный ток при 136,8 Гц вместо расчетных 159,2 Гц.
Эффект антирезонанса
Смещение резонансной частоты под воздействием сопротивления называется антирезонансом. Здесь можно заметить закономерность:
Параллельный LC контур (тангенсный):
- Сопротивление последовательно с L → резонансная частота снижается
- Сопротивление последовательно с C → резонансная частота повышается
Последовательный LC контур:
- Сопротивление параллельно L → частота повышается
- Сопротивление параллельно C → частота снижается
Эти эффекты являются зеркальными — это демонстрирует взаимодополняемость конденсаторов и индуктивностей. В каждом случае смещение происходит на одинаковую величину, а графики представляют собой зеркальные отражения.
Практическое значение антирезонанса
Антирезонанс следует учитывать при проектировании резонансных цепей. Хотя формулы для точного расчета частоты с учетом сопротивлений довольно сложны, важно понимать сам факт их влияния и характер изменений.
👉 Добавленное сопротивление — не просто теоретическая проблема. Конденсаторы можно изготовить с пренебрежимо малым внутренним сопротивлением, но индуктивности почти всегда имеют значительное сопротивление обмотки из-за длины провода. Более того, сопротивление возрастает с увеличением частоты из-за поверхностного эффекта (skin effect) — ток вытесняется к поверхности проводника, уменьшая его эффективное сечение.
Также возникают потери в сердечнике индуктивности (особенно железных), связанные с вихревыми токами. Эти потери моделируются как добавочное сопротивление и могут быть снижены за счет ламинирования сердечника и применения качественных материалов, но не устраняются полностью. Иногда антирезонанс используют специально для подавления нежелательных колебаний, вызванных паразитными индуктивностями и ёмкостями. Вот пример:
При замыкании ключа катушка начинает «заряжаться» с временной постоянной, равной L/R. Но в реальной схеме могут появляться непредвиденные колебания напряжения, даже несмотря на отсутствие конденсатора!
Причина: в индуктивностях всегда присутствует паразитная ёмкость между витками и сердечником. Даже идеально разведенная схема может содержать паразитную емкость. При наличии резонанса между этой ёмкостью и индуктивностью возможно появление колебаний.
👉 Добавление сопротивления (достаточно большого) вызывает антирезонанс, который рассеивает энергию и предотвращает поддержание колебаний. Этот принцип широко применяется в механике, например, в амортизаторах автомобилей, которые предотвращают колебания подвески после прохождения неровностей. Амортизаторы выполняют ту же роль, что и резистор в цепи: гасят колебания, преобразуя энергию в тепло.
Добротность и полоса пропускания
Добротность (Q) резонансной цепи — это мера её «качества» или эффективности. Более высокая добротность соответствует более узкой полосе пропускания, что важно во многих приложениях, особенно в радиотехнике и фильтрах. Формально Q определяется как отношение энергии, запасённой в реактивных элементах, к энергии, рассеиваемой в сопротивлении:
\[
Q = \frac{P_{\text{stored}}}{P_{\text{dissipated}}} = \frac{I^2 X}{I^2 R} = \frac{X}{R}
\]
где:
- X — реактивное сопротивление (индуктивное или ёмкостное) на частоте резонанса
- R — сопротивление, включённое последовательно
Эта формула применима к последовательным резонансным схемам и к параллельным, если сопротивление находится в цепи с катушкой индуктивности — что характерно для большинства практических случаев.
👉 Примечание: В некоторых источниках при рассмотрении параллельных цепей Q рассчитывается как \( R/X \), что справедливо для случая, когда сопротивление подключено параллельно с катушкой и конденсатором.
Практическое применение добротности:
- В последовательной напряжение на L или C в Q раз больше приложенного напряжения.
- В параллельной ток через L или C в Q раз больше общего тока.
Последовательная резонансная цепь
На частоте резонанса последовательная цепь ведёт себя как чисто резистивная нагрузка:
- При \( X_L = X_C \) реактивные составляющие компенсируются, остаётся только сопротивление.
- Полное сопротивление минимально, поэтому ток максимален.
- Ниже резонансной частоты цепь выглядит ёмкостной.
- Выше — индуктивной.
📈 Ток максимален на частоте резонанса, сопротивление — минимально.
Изменяя величину последовательного сопротивления, можно регулировать добротность. Это отражается на ширине резонансной кривой:
- Малое сопротивление → высокая Q → узкая полоса
- Большое сопротивление → низкая Q → широкая полоса
Формула для полосы пропускания:
\[
\text{BW} = \frac{f_c}{Q}
\]
где:
- \( f_c \) — резонансная частота
- BW — ширина полосы (между точками 70,7% тока)
Расчёт:
\[
BW = \Delta f = f_h — f_l = \frac{f_c}{Q}
\]
\[
f_l = f_c — \frac{\Delta f}{2}, \quad f_h = f_c + \frac{\Delta f}{2}
\]
Пример:
- Максимальный ток = 50 мА
- 70,7% = \( 0{,}707 \times 50 = 35{,}4 \) мА
- \( f_l = 291 \) Гц, \( f_h = 355 \) Гц
- \( BW = 64 \) Гц, \( f_c = 323 \) Гц
- \( Q = f_c / BW = 323 / 64 ≈ 5 \)
Параллельная резонансная цепь
На частоте резонанса параллельная цепь также выглядит резистивной:
- При \( X_L = X_C \) реактивности компенсируются
- Сопротивление достигает максимума
- Ниже резонанса цепь выглядит индуктивной, выше — ёмкостной
📈 Напряжение достигает пика на резонансной частоте, так как E = IZ.

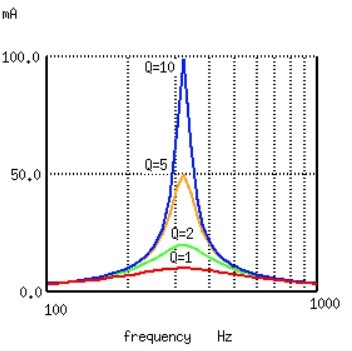

Влияние добротности:
- Низкая Q (большое сопротивление с катушкой) → низкий пик, широкая полоса
- Высокая Q (малое сопротивление) → высокий пик, узкая полоса
- Для повышения Q используют провод большого диаметра с низким сопротивлением

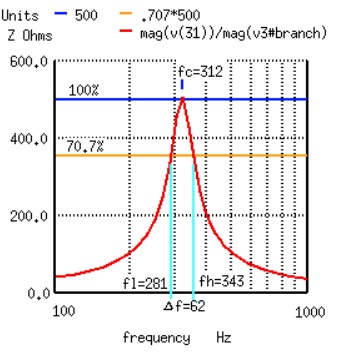

Полоса пропускания измеряется между точками 70,7% напряжения — это половина мощности, так как:
\[
P = \frac{E^2}{R}, \quad (0{,}707)^2 ≈ 0{,}5
\]
Пример:
- Максимальное сопротивление (импеданс) = 500 Ом
- 70,7% = \( 0{,}707 \times 500 = 354 \) Ом
- \( f_l = 281 \) Гц, \( f_h = 343 \) Гц
- \( BW = 62 \) Гц, \( f_c = 312 \) Гц
- \( Q = f_c / BW = 312 / 62 ≈ 5 \)
Вот таблица, кратко описывающая основные аспекты резонанса в LC-цепях:
| Параметр | Описание |
|---|---|
| Тип цепи | Колебательный контур с индуктивностью (L) и ёмкостью (C) |
| Резонанс | Состояние, при котором индуктивное и ёмкостное сопротивления равны |
| Поведение тока | Ток достигает максимума при резонансе (в идеальной цепи) |
| Сопротивление | В параллельной цепи — максимум на резонансе; в последовательной — минимум |
| Роль частоты | Только одна частота вызывает резонанс — называется резонансной |
| Влияние L и C | Изменение L или C сдвигает резонансную частоту |
| Энергия | Колебания между электрическим и магнитным полями |
| Применения | Радиотехника, фильтры, антенны, резонаторы |
| Качество резонанса | Зависит от потерь в цепи; оценивается добротностью |
Онлайн калькулятор
Таким образом, резонансные цепи, будь то последовательные или параллельные, играют ключевую роль в радиотехнике, фильтрации сигналов и системах обработки частоты. Понимание добротности (Q) и её влияния на полосу пропускания позволяет инженеру точно управлять характеристиками схемы: сужать спектр для выделения нужных частот или расширять его для обеспечения стабильности и универсальности. Высокая добротность означает, что система эффективно концентрирует энергию на резонансной частоте, но требует минимальных потерь в элементах. Низкая добротность, напротив, делает систему менее чувствительной, но более устойчивой к внешним изменениям. Эти параметры — не просто формулы, а инструменты настройки «голоса» электросхем, которые могут звучать узким резонансом или широким диапазоном в зависимости от целей разработчика.
Литература
- Бессонов Л.А. — Теоретические основы электротехники. Электрические цепи
- Седов Б.А. — Основы радиотехники
- Агафонов С.И. — Электрические цепи и сигналы
- Волькенштейн Р.С. — Курс физики. Электричество и магнетизм
- Горелов А.А. — Электротехника и электроника
- В. М. Пескин — Основы теории цепей
