Электрическая цепь — это совокупность элементов, предназначенных для передачи, распределения и преобразования электрической энергии. Ее наглядное представление в виде схемы позволяет анализировать работу цепи, разрабатывать новые устройства и находить неисправности в системах. А если по простому, то это чертёж, по которому собирается любое электро-устройство.
🔌 Электрические схемы используются в:
✅ Электротехнике и электронике
✅ Бытовых и промышленных устройствах
✅ Автомобильной и авиационной промышленности
✅ Компьютерных и цифровых системах
Давайте кратко рассмотрим разновидности электрических схем, их ключевые элементы, правила построения, принципы работы и способы расчёта параметров цепи. Всего за 5 минут вы получите очень неплохое представление о теме, что поможет в учёбе и начальной практике.
Виды электрических схем
Принципиальная схема
🔹 Описывает работу электрической цепи на логическом уровне
🔹 Используется для проектирования и понимания работы устройства
🔹 Показывает основные компоненты и их связи, но не реальные размеры
📌 Пример применения: схемы радиоаппаратуры, бытовой электроники, компьютеров.

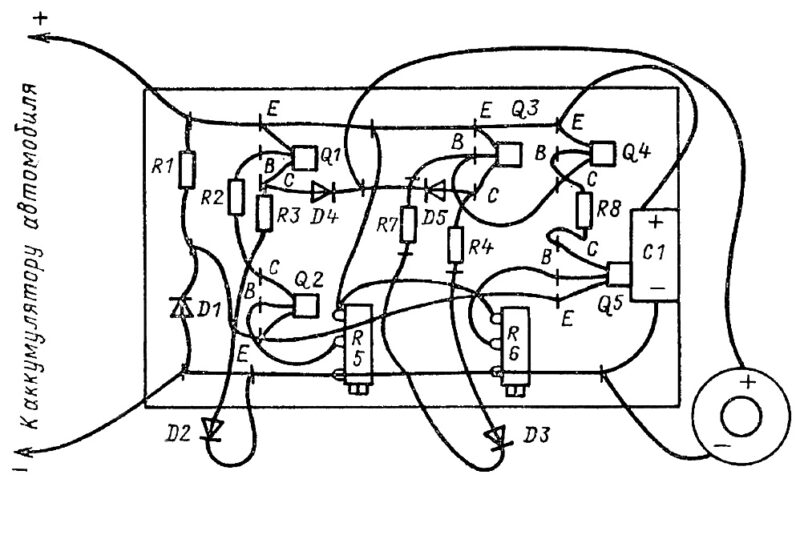

Монтажная схема
🔹 Учитывает реальное расположение элементов
🔹 Определяет порядок соединения деталей
🔹 Применяется при сборке оборудования
📌 Пример применения: схемы электрического монтажа зданий, щитов управления.
Функциональная схема
🔹 Показывает взаимодействие функциональных блоков
🔹 Позволяет понять назначение узлов
🔹 Не содержит деталей соединений
📌 Пример применения: схемы блоков в телевизорах, усилителях, промышленных контроллерах.
Структурная схема
🔹 Демонстрирует основные модули и их взаимодействие
🔹 Используется для понимания логики работы сложных систем
📌 Пример применения: схемы вычислительных систем, электростанций, больших сетей.

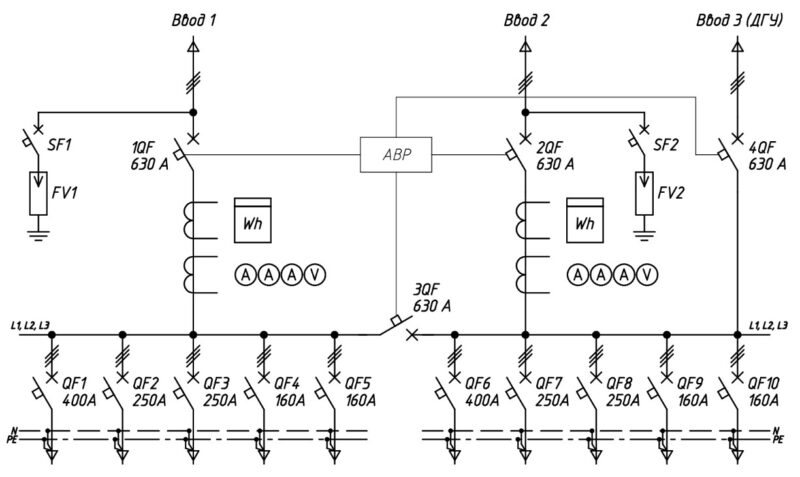

Энергетическая схема
🔹 Показывает распределение электроэнергии
🔹 Используется в промышленности, энергетике
📌 Пример применения: схемы электроснабжения зданий, подстанций.
Основные элементы электрической схемы
Источник тока (напряжения)
🔋 Функция: обеспечивает подачу электричества в цепь
🔋 Обозначение: две параллельные линии разной длины (батарея) или окружность с «+» и «-»
 |
Батарейка | GB |  |
Примеры источников тока:
✅ Батарейки и аккумуляторы
✅ Генераторы и трансформаторы
✅ Электросети
Резистор
⚡ Функция: ограничивает ток, создает падение напряжения
⚡ Обозначение: прямоугольник (европейский стандарт) или зигзаг (американский стандарт)
 |
Резистор | R |  |
Примеры применения:
✅ Стабилизация тока в цепях
✅ Делители напряжения
✅ Фильтрация сигналов
Конденсатор
🔹 Функция: накапливает электрический заряд
🔹 Обозначение: две параллельные линии
 |
Конденсатор | C |  |
Примеры применения:
✅ Сглаживание пульсаций
✅ Генерация сигналов
✅ Запоминание информации (DRAM)
Катушка индуктивности (дроссель)
🔄 Функция: создает магнитное поле, фильтрует ток
🔄 Обозначение: спиральная линия
 |
Дроссель | L |  |
Примеры применения:
✅ Трансформаторы
✅ Дроссели в импульсных блоках питания
✅ Электромагниты
Переключатель (ключ, реле)
🔘 Функция: замыкает и размыкает цепь
🔘 Обозначение: разрыв линии с подвижным контактом
 |
Включатель | S |  |
Примеры применения:
✅ Выключатели света
✅ Реле в автомобилях
✅ Управление электромоторами
Амперметр и вольтметр
📏 Функция: измеряют силу тока и напряжение
📏 Обозначение: окружность с «A» (амперметр) или «V» (вольтметр)
 |
Вольтметр | V |  |
Конечно есть ещё сотня других различных радиоэлементов, но для начала освойте хотя бы эти, базовые.
Соединения элементов в электросхемах

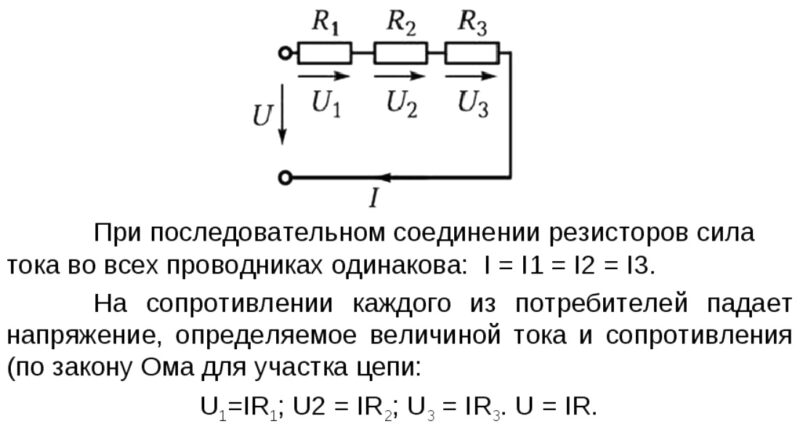

Последовательное соединение
🔗 Все элементы соединены один за другим
🔗 Ток одинаков во всей цепи
🔗 Напряжение делится между элементами
Формула полного сопротивления:
\[
R_{\text{общ}} = R_1 + R_2 + R_3 + \dots
\]
Параллельное соединение
🔗 Все элементы подключены к одной паре узлов
🔗 Напряжение одинаково на всех ветвях
🔗 Ток делится между элементами
Формула общего сопротивления:
\[
\frac{1}{R_{\text{общ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \dots
\]
Смешанное соединение
В этом случае схема условно разделяется на последовательные и параллельные части, а после вычисления тех значений проводится общий расчёт.
Примеры схем и расчетов
Начертить схему электрической цепи содержащей источник тока, выключатель, резистор и лампу:
Начертить схему электрической цепи содержащей источник тока, выключатель, амперметр и лампу:

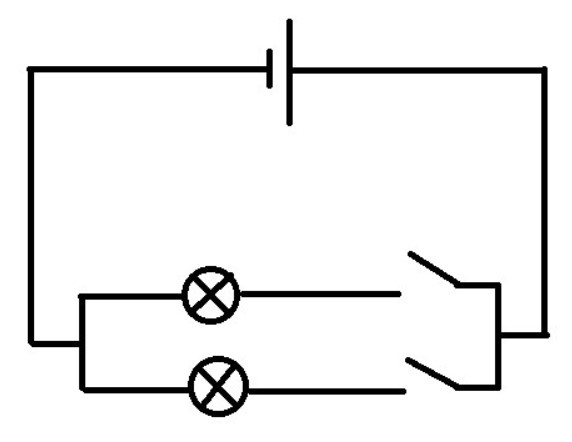

Начертить схему электрической цепи содержащей источник тока, 2 выключателя и 2 лампы:

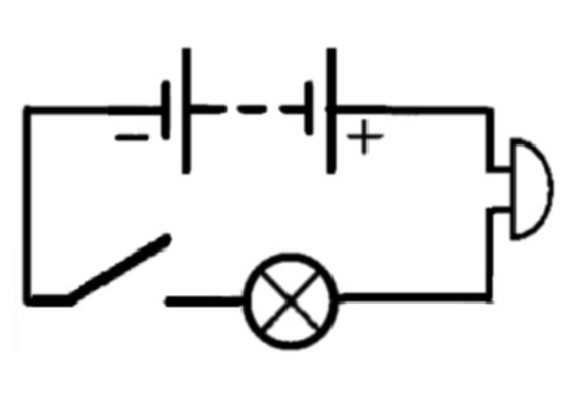

Начертить схему электрической цепи содержащей источник тока, выключатель, звонок и лампочку:
Далее справочная таблица с примерами схем и расчетов электрических цепей, включая формулы.
| Тип схемы | Исходные данные | Что нужно узнать | Формулы и решение |
|---|---|---|---|
| Последовательное соединение резисторов | R1 = 10 Ом, R2 = 20 Ом, U = 30 В | Общее сопротивление, ток в цепи | Rобщ = R1 + R2 = 30 Ом, I = U / Rобщ = 1 А |
| Параллельное соединение резисторов | R1 = 10 Ом, R2 = 20 Ом, U = 30 В | Общее сопротивление, ток через каждый резистор | 1/Rобщ = 1/R1 + 1/R2 → Rобщ = 6,67 Ом, I1 = U/R1 = 3 А, I2 = U/R2 = 1,5 А |
| Лампочка в цепи | P = 100 Вт, U = 220 В | Ток через лампу, сопротивление лампы | I = P / U = 0,45 А, R = U² / P = 484 Ом |
| Двигатель постоянного тока | P = 500 Вт, U = 24 В | Сила тока | I = P / U = 20,8 А |
| Нагреватель | P = 2000 Вт, U = 220 В | Ток, сопротивление | I = P / U = 9,1 А, R = U² / P = 24,2 Ом |
| Последовательное соединение ламп | P1 = 60 Вт, P2 = 100 Вт, U = 220 В | Ток, мощность всей цепи | I1 = P1 / U = 0,27 А, I2 = P2 / U = 0,45 А, Pобщ = P1 + P2 = 160 Вт |
| Параллельное соединение ламп | P1 = 60 Вт, P2 = 100 Вт, U = 220 В | Ток через каждую лампу, общий ток | I1 = P1 / U = 0,27 А, I2 = P2 / U = 0,45 А, Iобщ = I1 + I2 = 0,72 А |
| Зарядка телефона | U = 5 В, P = 15 Вт | Сила тока | I = P / U = 3 А |
| Трансформатор | U1 = 220 В, U2 = 12 В, P = 1000 Вт | Ток в первичной и вторичной обмотках | I1 = P / U1 = 4,55 А, I2 = P / U2 = 83,3 А |
| Автомобильный аккумулятор | U = 12 В, P = 1200 Вт | Ток | I = P / U = 100 А |
| Светодиод с резистором | U = 9 В, ULED = 2 В, I = 0,02 А | Номинал резистора | R = (U — ULED) / I = 350 Ом |
| Электродвигатель | P = 5 кВт, U = 380 В, cosφ = 0,8 | Полный ток | I = P / (U * cosφ) = 9,5 А |
| Солнечная панель | U = 18 В, I = 5 А | Выходная мощность | P = U * I = 90 Вт |
| Генератор переменного тока | U = 400 В, I = 10 А | Мощность | P = U * I = 4000 Вт |
| Зарядка аккумулятора | U = 14,4 В, I = 10 А | Мощность | P = U * I = 144 Вт |
📌 Дополнительные расчёты:
1. Определение тока в последовательной цепи
\[
I = \frac{U}{R}
\]
где \( U = 12 В \), \( R = 30 Ом \), тогда
\[
I = \frac{12}{30} = 0,4 А
\]
2. Напряжение на каждом резисторе в последовательной цепи
\[
U_1 = I \cdot R_1 = 0,4 \times 10 = 4 В
\]
\[
U_2 = I \cdot R_2 = 0,4 \times 20 = 8 В
\]
Итоги и выводы
📌 Электрические схемы являются основой работы всех электроустройств.
📌 Различают принципиальные, монтажные, структурные и функциональные схемы.
📌 Основные элементы цепи – источники питания, резисторы, конденсаторы, катушки, переключатели.
📌 Существует два типа соединений – последовательное и параллельное, каждое из которых влияет на ток и напряжение в цепи.
📌 Расчёты сопротивлений, токов и напряжений позволяют анализировать работу цепей и проектировать новые устройства.
Электрические цепи это основа работы любых устройств, использующих электричество. Их схемы позволяют наглядно представить соединение элементов, распределение тока и напряжения, а также упростить расчёты. Различные типы соединений – последовательные, параллельные и смешанные – имеют свои особенности, которые влияют на общее сопротивление, мощность и силу тока в цепи.
Понимание принципов работы электроцепей позволяет грамотно проектировать устройства, рассчитывать параметры компонентов и обеспечивать их безопасную эксплуатацию. Применение формул и законов электротехники помогает анализировать сложные схемы и находить оптимальные решения для практических задач. Причём развитие технологий постоянно совершенствует методы расчётов и проектирования, что делает их ещё более эффективными и универсальными в различных сферах жизни.
