Сопротивление проводов сильно влияет на работу электрических цепей, распределение напряжения и эффективность передачи энергии. Этот показатель зависит от материала проводника, его длины, площади поперечного сечения и ряда других факторов. Понимание сопротивления проводов необходимо при проектировании электросетей, подборе проводников для различных нагрузок и оценке их характеристик.
В этой статье редколлегия сайта Радиосхемы подробно разберёт природу электрического сопротивления, его влияние на электрические цепи и методы его расчёта. Рассмотрим сопротивление различных типов проводов, узнаем, как измерить этот параметр, а также изучим способы, позволяющие минимизировать потери энергии из-за сопротивления.
Факторы влияющие на сопротивление провода
Электрическое сопротивление провода определяется несколькими параметрами. Рассмотрим каждый из них подробнее.
Удельное сопротивление материала
Каждый проводник обладает удельным электрическим сопротивлением, которое зависит от химического состава и физической структуры материала. Например, медь имеет одно из самых низких значений удельного сопротивления среди широко используемых металлов, поэтому её активно применяют в электротехнике.
Удельное сопротивление обозначается символом ρ (ро) и измеряется в Ом·мм²/м. Оно показывает, какое сопротивление будет иметь проводник длиной 1 метр и площадью сечения 1 мм².
Для различных материалов удельное сопротивление примерно следующее:
- Медь – 0,0171 Ом·мм²/м
- Алюминий – 0,028 Ом·мм²/м
- Сталь – 0,1–0,2 Ом·мм²/м (в зависимости от сплава)
- Никелин (сплав никеля и меди) – 0,42 Ом·мм²/м
- Константан (сплав меди и никеля) – 0,49 Ом·мм²/м
Чем ниже удельное сопротивление материала, тем меньшие потери энергии возникают при передаче электричества. Поэтому в линиях электропередачи чаще используют медные и алюминиевые провода.
Длина провода
Сопротивление проводника пропорционально его длине. Чем длиннее провод, тем больше сопротивление. Это объясняется тем, что электронам приходится проходить большее расстояние, сталкиваясь с атомами материала и теряя часть энергии.
Формула зависимости:

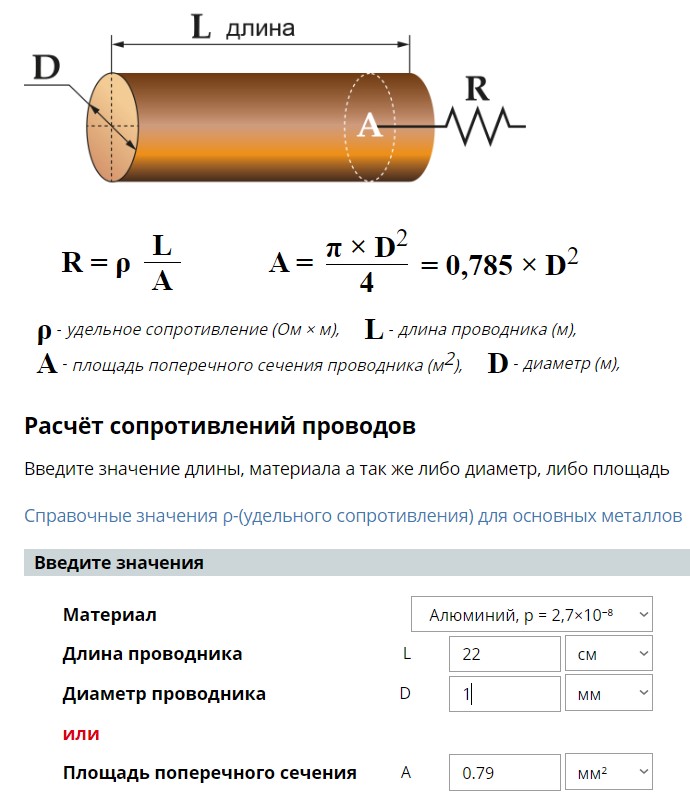

R = ρ × (L / S)
Где:
- R – сопротивление провода (Ом)
- ρ – удельное сопротивление материала (Ом·мм²/м)
- L – длина провода (м)
- S – площадь поперечного сечения (мм²)
Если удельное сопротивление материала фиксировано, то чем длиннее проводник, тем больше его сопротивление. Именно поэтому в электрических сетях важно учитывать длину кабелей и при необходимости увеличивать их сечение.
Вот таблица, которая демонстрирует, как сопротивление проводника пропорционально его длине, с примерами для разных материалов и сечений проводов. Для упрощения расчетов предполагается, что проводники имеют одинаковое сечение и выполнены из одного материала.
| Длина провода (м) | Сопр. медного провода (Ω) | Сопр. алюминиевого провода (Ω) | Сопр. стального провода (Ω) |
|---|---|---|---|
| 1 | 0,002 | 0,003 | 0,004 |
| 5 | 0,01 | 0,015 | 0,02 |
| 10 | 0,02 | 0,03 | 0,04 |
| 20 | 0,04 | 0,06 | 0,08 |
| 50 | 0,1 | 0,15 | 0,2 |
| 100 | 0,2 | 0,3 | 0,4 |
| 200 | 0,4 | 0,6 | 0,8 |
Площадь поперечного сечения провода
Сопротивление обратно пропорционально площади поперечного сечения проводника. Чем толще провод, тем легче проходит электрический ток, так как увеличивается количество доступных путей для движения электронов.
Если увеличить сечение в два раза, сопротивление уменьшится в два раза. Например, у провода сечением 2,5 мм² сопротивление будет в два раза меньше, чем у провода сечением 1,25 мм².
Практическое применение этого принципа можно увидеть в бытовой электропроводке. Например:
- Для розеток обычно используют провод 2,5 мм², так как он рассчитан на нагрузку до 16 А
- Для освещения используют провод 1,5 мм², так как токи здесь значительно меньше
Если нагрузка выше, используют провода с сечением 4 мм², 6 мм² и более, чтобы уменьшить сопротивление и потери напряжения.
Вот таблица, которая показывает что сопротивление проводника обратно пропорционально его площади поперечного сечения. Тут предполагается, что проводники имеют одинаковую длину и выполнены из одного материала.
| Площадь поперечного сечения (мм²) | Сопр. медного провода (Ω) | Сопр. алюминиевого провода (Ω) | Сопр. стального провода (Ω) |
|---|---|---|---|
| 0.5 | 0,4 | 0,6 | 0,8 |
| 1 | 0,2 | 0,3 | 0,4 |
| 2 | 0,1 | 0,15 | 0,2 |
| 4 | 0,05 | 0,075 | 0,1 |
| 6 | 0,033 | 0,05 | 0,067 |
| 10 | 0,02 | 0,03 | 0,04 |
| 20 | 0,01 | 0,015 | 0,02 |
Температурный коэффициент сопротивления
Электрическое сопротивление большинства металлов изменяется в зависимости от температуры. При нагреве атомы начинают сильнее колебаться, затрудняя движение электронов, что приводит к росту сопротивления. А температурный коэффициент сопротивления показывает, насколько сильно изменяется сопротивление при нагреве. Например:
- Медь – 0,00393 1/°C
- Алюминий – 0,00429 1/°C
- Железо – 0,00651 1/°C
Значит если медный провод нагреть на 10°C, его сопротивление увеличится примерно на 4%.
Это важно учитывать при проектировании электросетей. Например, если кабель используется при высоких температурах (вблизи нагревательных элементов, в трансформаторах, в промышленных установках), его сопротивление может значительно вырасти, что приведёт к дополнительным потерям энергии.
Сопротивление различных типов проводов
В зависимости от материала, сечения и длины проводники могут иметь разные значения сопротивления. Рассмотрим основные виды проводов и их сопротивление.
Сопротивление медного провода
Медь – один из лучших проводников, поэтому её используют в большинстве электрических сетей. Сопротивление медного провода можно рассчитать по формуле, подставляя удельное сопротивление 0,0171 Ом·мм²/м.
Примеры:
- Провод 1 мм² длиной 10 м → R = (0,0171 × 10) / 1 = 0,171 Ом
- Провод 2,5 мм² длиной 10 м → R = (0,0171 × 10) / 2,5 = 0,0684 Ом
Чем больше сечение, тем меньше сопротивление и потери напряжения.
Сопротивление алюминиевого провода
Алюминий имеет большее удельное сопротивление, чем медь (0,028 Ом·мм²/м), поэтому для передачи такого же тока необходимо использовать проводники большего сечения.
Примеры:
- Провод 1 мм² длиной 10 м → R = (0,028 × 10) / 1 = 0,28 Ом
- Провод 2,5 мм² длиной 10 м → R = (0,028 × 10) / 2,5 = 0,112 Ом
Из-за более высокого сопротивления алюминиевые провода нагреваются сильнее, чем медные, при той же нагрузке.
Сопротивление стального провода
Сталь имеет ещё большее удельное сопротивление – 0,1–0,2 Ом·мм²/м. Это делает её плохим проводником, поэтому её редко используют для электропроводки. Однако стальные провода применяют в ЛЭП в сочетании с алюминием, так как сталь придаёт механическую прочность.
Пример: Провод 1 мм² длиной 10 м → R = (0,15 × 10) / 1 = 1,5 Ом
Это в 9 раз больше, чем у медного провода!
Влияние сопротивления на работу электроцепей
Сопротивление проводов оказывает значительное влияние на работу электрических цепей, особенно при передаче энергии на большие расстояния или при высоких нагрузках. Оно приводит к потерям энергии, нагреву проводников и падению напряжения. Рассмотрим основные последствия и способы их минимизации.
Падение напряжения в проводах
Одним из наиболее заметных эффектов сопротивления является падение напряжения. Когда электрический ток проходит через проводник, часть энергии расходуется на преодоление его сопротивления, что вызывает снижение напряжения на выходе цепи.
Падение напряжения рассчитывается по формуле:
U = I × R
Где:
- U – падение напряжения (В)
- I – ток в цепи (А)
- R – сопротивление провода (Ом)
Пример расчёта: Допустим, к розетке подключён обогреватель мощностью 2,2 кВт (2200 Вт) при напряжении 220 В. Ток, протекающий по проводу:
I = P / U = 2200 Вт / 220 В = 10 А
Если длина проводки 10 м (20 м с учётом двух проводов – фаза и ноль), а её сечение 2,5 мм², сопротивление провода будет:
R = (0,0171 × 20) / 2,5 = 0,1368 Ом
Тогда падение напряжения:
U = 10 × 0,1368 = 1,368 В
Это означает, что на розетке вместо 220 В будет примерно 218,6 В.
Если использовать провод 1,5 мм², то сопротивление возрастёт:
R = (0,0171 × 20) / 1,5 = 0,228 Ом
А падение напряжения увеличится:
U = 10 × 0,228 = 2,28 В
При больших токах и длинных кабелях это может привести к значительным потерям.
Вот таблица с падением напряжения в проводах, в которой объединены данные о сопротивлении и падении напряжения для медных, алюминиевых и стальных проводников. Падение напряжения рассчитывается для заданной силы тока в 10 А.
| Длина провода (м) | Материал | Сечение (мм²) | Падение напр. (В) |
|---|---|---|---|
| 10 | Медный | 1 | 0,2 |
| 10 | Алюминиевый | 1 | 0,3 |
| 10 | Стальной | 1 | 0,4 |
| 20 | Медный | 1 | 0,4 |
| 20 | Алюминиевый | 1 | 0,6 |
| 20 | Стальной | 1 | 0,8 |
| 10 | Медный | 2 | 0,1 |
| 10 | Алюминиевый | 2 | 0,15 |
| 10 | Стальной | 2 | 0,2 |
| 50 | Медный | 2 | 0,5 |
| 50 | Алюминиевый | 2 | 0,75 |
| 50 | Стальной | 2 | 1 |
| 20 | Медный | 4 | 0,05 |
| 20 | Алюминиевый | 4 | 0,08 |
| 20 | Стальной | 4 | 0,1 |
| 30 | Медный | 4 | 0,075 |
| 30 | Алюминиевый | 4 | 0,11 |
| 30 | Стальной | 4 | 0,15 |
Нагрев проводов
Когда ток проходит через проводник, он выделяет тепло из-за его сопротивления. Количество выделяемого тепла определяется законом Джоуля–Ленца:
Q = I² × R × t
Где:
- Q – количество выделенного тепла (Дж)
- I – ток в проводе (А)
- R – сопротивление провода (Ом)
- t – время прохождения тока (с)
Если проводник не рассчитан на передаваемый ток, он может перегреваться. Это приводит к:
- Оплавлению изоляции и короткому замыканию
- Повышенному износу и старению кабеля
- Пожароопасным ситуациям
Например, если через провод 1,5 мм² длительное время будет протекать ток 16 А, он начнёт нагреваться, так как его сопротивление довольно высокое. Поэтому для больших токов используют провода 2,5 мм² и выше.
Чтобы предотвратить перегрев, следует:
- Подбирать провода с достаточным запасом сечения
- Использовать качественные соединения (пайка, клеммы)
- Не прокладывать кабели в перегруженных кабель-каналах без вентиляции
Потери мощности в проводах
Из-за сопротивления часть электрической мощности преобразуется в тепло и теряется. Потери мощности можно вычислить по формуле:
Pпотерь = I² × R
Чем больше сопротивление и ток, тем выше потери.
Пример: Через провод 2,5 мм² длиной 10 м (20 м по двум жилам) протекает ток 16 А. Сопротивление такого провода 0,1368 Ом.
Потери мощности:
Pпотерь = 16² × 0,1368 = 34,99 Вт
Это означает, что на каждом таком участке проводки теряется 35 Вт, что приводит к снижению эффективности передачи энергии.
Для снижения потерь применяют:
- Провода большего сечения
- Кабели с лучшей проводимостью (медь вместо алюминия)
- Уменьшение длины проводов
Вот таблица с примерами потерь мощности в проводах для различных материалов, сечений и длин проводов при токе 10 А.
| Длина (м) | Материал провода | Сечение (мм²) | Потери (Вт) |
|---|---|---|---|
| 10 | Медный | 1 | 0,2 |
| 10 | Алюминиевый | 1 | 0,3 |
| 10 | Стальной | 1 | 0,4 |
| 20 | Медный | 1 | 0,4 |
| 20 | Алюминиевый | 1 | 0,6 |
| 20 | Стальной | 1 | 0,8 |
| 10 | Медный | 2 | 0,1 |
| 10 | Алюминиевый | 2 | 0,15 |
| 10 | Стальной | 2 | 0,2 |
| 50 | Медный | 2 | 0,5 |
| 50 | Алюминиевый | 2 | 0,75 |
| 50 | Стальной | 2 | 1 |
| 20 | Медный | 4 | 0,05 |
| 20 | Алюминиевый | 4 | 0,08 |
| 20 | Стальной | 4 | 0,1 |
| 30 | Медный | 4 | 0,075 |
| 30 | Алюминиевый | 4 | 0,11 |
| 30 | Стальной | 4 | 0,15 |
Измерение сопротивления провода
Для контроля параметров проводов их сопротивление можно измерять с помощью специальных приборов.
Используем омметр

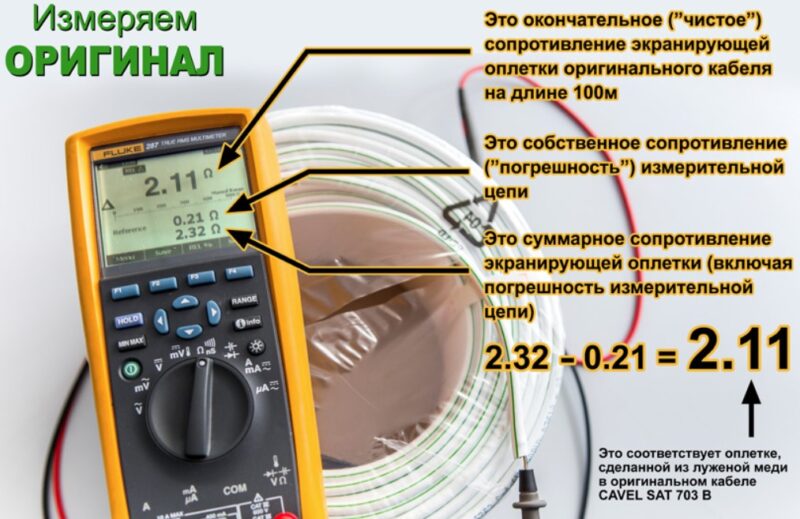

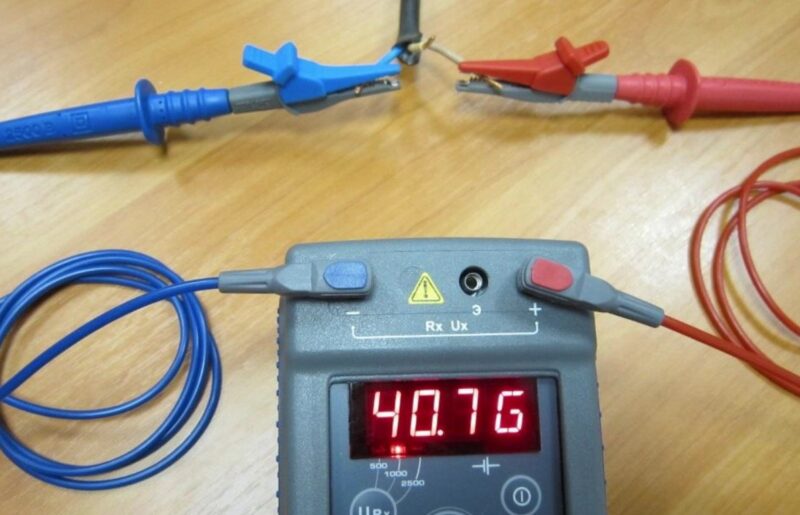

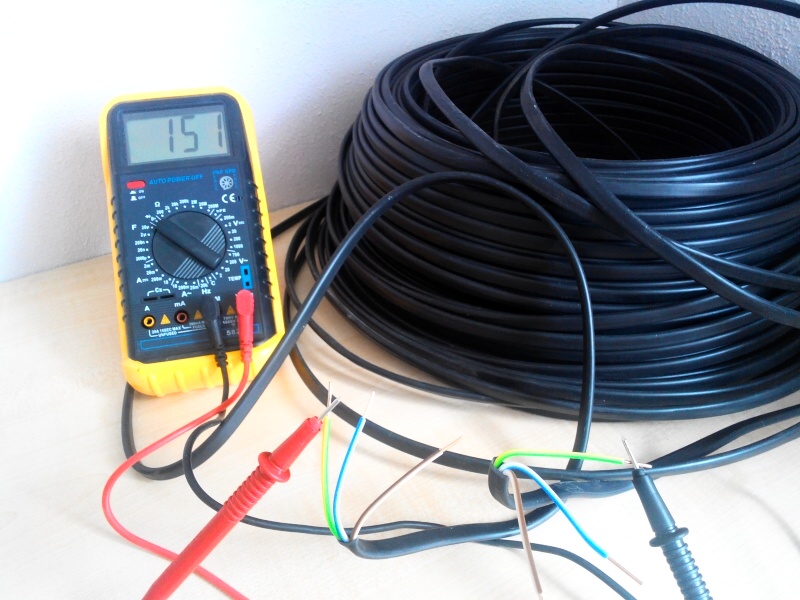

Наиболее простой способ измерения – использование омметра или мультиметра с функцией измерения сопротивления.
Процедура измерения:
- Установите мультиметр в режим измерения сопротивления (Ом).
- Подключите щупы к концам исследуемого провода.
- Считайте показания на дисплее.
Если провод длинный, прибор может показывать малые значения (доли Ом), поэтому лучше использовать миллиомметр.
Метод амперметра и вольтметра
Если сопротивление очень мало, его можно определить с помощью закона Ома:
R = U / I
Для этого нужно подать на провод известное напряжение и измерить протекающий ток. Например, если при подаче 1 В через провод идёт 5 А, то его сопротивление:
R = 1 В / 5 А = 0,2 Ом
Мостовые методы измерений

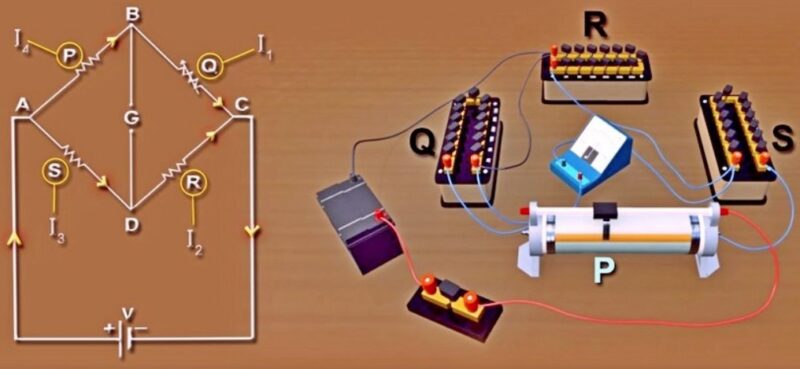

Для точных измерений применяют мосты Уитстона – специальные схемы, позволяющие измерять малые сопротивления с высокой точностью.
Сопротивление различных видов проводов
В зависимости от материала, сечения и длины сопротивление проводов может значительно различаться. В таблице приведены примеры сопротивлений распространённых проводников.
| Материал | Сечение (мм²) | Длина (м) | Сопр. (Ом) |
|---|---|---|---|
| Медь | 1,5 | 10 | 0,114 |
| Медь | 2,5 | 10 | 0,068 |
| Медь | 4 | 10 | 0,042 |
| Алюминий | 1,5 | 10 | 0,187 |
| Алюминий | 2,5 | 10 | 0,112 |
| Сталь | 1,5 | 10 | 0,67 |
Как уменьшить сопротивление проводов
Чтобы минимизировать влияние сопротивления на работу электрических цепей, можно использовать несколько подходов.
- Увеличение сечения провода – снижает сопротивление и потери мощности.
- Выбор проводников из меди – медь обладает меньшим сопротивлением, чем алюминий.
- Снижение длины проводов – чем короче проводник, тем меньше его сопротивление.
- Использование качественных соединений – плохие контакты увеличивают сопротивление.
- Избегание перегрева – нагрев увеличивает сопротивление, что ухудшает проводимость.
Сопротивление проводов – важнейший параметр, который необходимо учитывать при проектировании и эксплуатации электрических цепей. Оно влияет на падение напряжения, нагрев проводников и потери энергии. Для эффективной работы электросетей необходимо правильно подбирать материал, сечение и длину проводов, а также контролировать качество соединений.
Влияние удельного сопротивления на выбор проводников
Удельное сопротивление проводника определяет, насколько сильно он препятствует прохождению электрического тока. Оно зависит от материала и выражается в Ом·мм²/м. Чем ниже удельное сопротивление, тем лучше материал проводит ток.
Удельное сопротивление основных материалов проводников
| Материал | Удельное сопр. (Ом·мм²/м) |
|---|---|
| Серебро | 0,016 |
| Медь | 0,0171 |
| Алюминий | 0,0282 |
| Железо | 0,1 |
| Никель | 0,4 |
| Никелин | 0,42 |
| Константан | 0,5 |
Из таблицы видно, что серебро – лучший проводник, но его высокая стоимость делает использование нецелесообразным. Медь – оптимальный вариант благодаря низкому удельному сопротивлению и доступности. Алюминий дешевле, но его сопротивление выше, поэтому требуется большее сечение.
При выборе проводника нужно учитывать, что с увеличением температуры удельное сопротивление возрастает, ухудшая проводимость.
Температурная зависимость сопротивления проводов
Сопротивление проводников изменяется с температурой. Это особенно важно для электрических кабелей, работающих в сложных условиях, например, в промышленности или на улице.
Формула расчёта сопротивления с учётом температуры:
R = R₀ × (1 + α × ΔT)
Где:
- R₀ – сопротивление при температуре 20°C (Ом)
- α – температурный коэффициент сопротивления (°C⁻¹)
- ΔT – разница температур (°C)
Температурные коэффициенты для материалов
| Материал | Температурный коэффициент α (°C⁻¹) |
|---|---|
| Медь | 0,00393 |
| Алюминий | 0,00403 |
| Железо | 0,006 |
| Никель | 0,0065 |
Пример расчёта: Допустим, у медного провода при 20°C сопротивление 1 Ом. Если температура повысится до 70°C (ΔT = 50°C), его сопротивление станет:
R = 1 × (1 + 0,00393 × 50) = 1,196 Ом
Это увеличение на 19,6%, что может привести к перегреву и дополнительным потерям энергии.
Сопротивление алюминиевых и медных проводов
Алюминиевые провода менее эффективны, чем медные, из-за их более высокого сопротивления. Это приводит к необходимости использовать большее сечение.
Пример: Если для определённого тока требуется медный провод сечением 2,5 мм², то алюминиевый провод должен иметь сечение 4 мм², чтобы обеспечить ту же проводимость.
Зато алюминий легче меди, что делает его удобным для воздушных ЛЭП. Но у него есть недостатки:
- Окисление – на воздухе алюминий покрывается оксидной плёнкой, ухудшающей контакт.
- Хрупкость – алюминиевые жилы со временем могут ломаться.
- Повышенное сопротивление – требует увеличенного сечения.
По этим причинам в бытовых электросетях алюминиевые провода постепенно заменяются медными.
Провода с нулевым сопротивлением
Сверхпроводники – материалы, у которых при определённой температуре сопротивление становится равным нулю. Они используются в:
- Магнитных левитирующих поездах
- Медицинских МРТ-сканерах
- Энергосистемах для передачи электричества без потерь
Правда для работы таких проводников требуются сверхнизкие температуры (ниже -100°C), что делает их непригодными для обычных электрических сетей.
Сопротивление соединений проводов
Соединения между проводами – слабые места в электросетях. Плохой контакт увеличивает сопротивление, что приводит к перегреву и возможному возгоранию.
Факторы влияющие на сопротивление соединений
- Качество контакта – плотность прижатия жил влияет на проводимость.
- Окисление – со временем на проводах образуется плёнка, повышающая сопротивление.

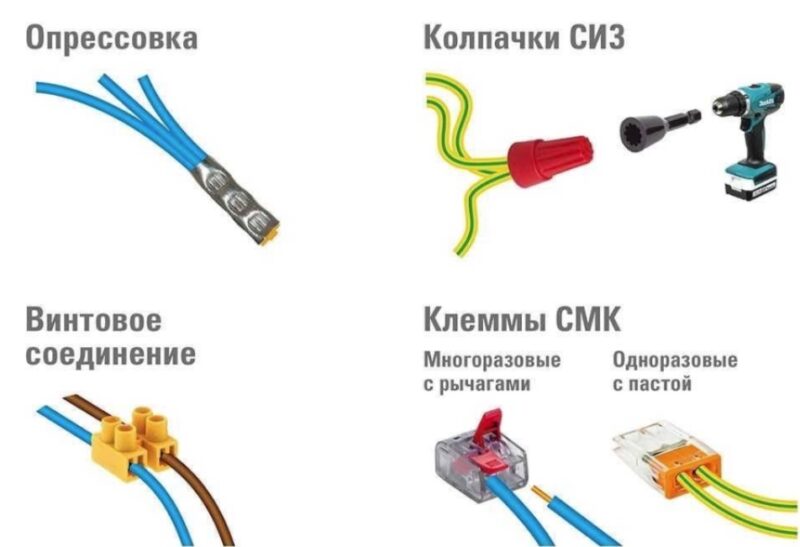

- Тип соединения – пайка, сварка или клеммы дают разный результат.
Чтобы соединение было надёжным, следует использовать методы, обеспечивающие минимальное переходное сопротивление.
Как снизить сопротивление проводов
- Использовать провода большего сечения – чем толще провод, тем ниже сопротивление.
- Выбирать материалы с низким удельным сопротивлением – медь лучше алюминия.
- Избегать ненужных соединений – каждый контакт увеличивает сопротивление.
- Обеспечивать качественные соединения – пайка, обжим или сварка снижают контактное сопротивление.
- Контролировать нагрев – перегрев увеличивает удельное сопротивление, ухудшая проводимость.
Сопротивление проводов – важный параметр, влияющий на безопасность и эффективность электрических сетей. Чем ниже сопротивление, тем меньше потери энергии и риск перегрева. При проектировании и эксплуатации электропроводки следует учитывать материал, сечение и длину проводов, а также использовать качественные соединения.
Влияние частоты тока на сопротивление
В цепях переменного тока сопротивление провода зависит не только от его материала и сечения, но и от частоты тока.
Далее таблица с примерами влияния частоты тока на сопротивление проводников для различных материалов. Чем выше частота, тем больше эффект скин-эффекта, который повышает сопротивление проводника.
| Частота тока (Гц) | Материал провода | S (мм²) | Сопр. (Ом) |
|---|---|---|---|
| 50 | Медный | 1 | 0,1 |
| 50 | Алюминиевый | 1 | 0,15 |
| 50 | Стальной | 1 | 0,2 |
| 1000 | Медный | 1 | 0,12 |
| 1000 | Алюминиевый | 1 | 0,18 |
| 1000 | Стальной | 1 | 0,25 |
| 1000 | Медный | 2 | 0,05 |
| 1000 | Алюминиевый | 2 | 0,08 |
| 1000 | Стальной | 2 | 0,1 |
| 5000 | Медный | 2 | 0,06 |
| 5000 | Алюминиевый | 2 | 0,09 |
| 5000 | Стальной | 2 | 0,12 |
| 10000 | Медный | 2 | 0,07 |
| 10000 | Алюминиевый | 2 | 0,1 |
| 10000 | Стальной | 2 | 0,14 |
| 10000 | Медный | 4 | 0,03 |
| 10000 | Алюминиевый | 4 | 0,05 |
| 10000 | Стальной | 4 | 0,07 |
Эффект поверхностного слоя (скин-эффект)
При низких частотах (например, 50 Гц) ток распределяется по всему сечению провода. Но при высоких частотах (тысячи или миллионы герц) ток начинает концентрироваться только на поверхности проводника, снижая его эффективное сечение. Это явление называется скин-эффектом.
Глубина проникновения тока в проводник определяется формулой:
δ = 1 / √(π × f × μ × σ)
Где:
- δ – глубина проникновения тока (м)
- f – частота (Гц)
- μ – магнитная проницаемость материала (Гн/м)
- σ – электропроводность (См/м)
Для меди на частоте 50 Гц ток проникает на глубину 8,5 мм, а на частоте 1 МГц – всего 0,066 мм.
Из-за этого на высоких частотах (например, в радиотехнике) используют многожильные или полые провода, чтобы минимизировать потери.
Сопротивление в цепях постоянного и переменного тока
В постоянном токе (DC) — Сопротивление проводника зависит только от его длины, сечения и удельного сопротивления материала. Ток распределяется равномерно по всему сечению.
В переменном токе (AC) — Помимо обычного сопротивления, появляются реактивные компоненты:
- Индуктивное сопротивление (Xₗ) – возникает из-за самоиндукции в проводниках. Особенно выражено в длинных линиях электропередачи.
- Ёмкостное сопротивление (Xc) – проявляется в экранированных кабелях и длинных проводах, где проводник и земля образуют конденсатор.
Полное сопротивление (Z) в цепи переменного тока рассчитывается так:
Z = √(R² + Xₗ² + Xc²)
Где:
- Z – полное сопротивление (Ом)
- R – активное сопротивление проводника (Ом)
- Xₗ – индуктивное сопротивление (Ом)
- Xc – ёмкостное сопротивление (Ом)
Для низкочастотных электрических сетей (50–60 Гц) индуктивные и ёмкостные эффекты незначительны. Но в высокочастотных сетях (например, в радио- и телекоммуникациях) они становятся важными.
Влияние материала жилы на сопротивление
Помимо меди и алюминия, в проводниках используют и другие материалы.
Таблица сравнения материалов по электропроводности:
| Материал | Электропроводность (% от меди) | Применение |
|---|---|---|
| Медь (Cu) | 100% | Бытовая и промышленная электропроводка |
| Алюминий (Al) | 61% | Линии электропередач, бытовая проводка |
| Никелин | 4–6% | Нагревательные элементы |
| Сталь | 3–10% | Армированные провода, механически прочные линии |
| Серебро (Ag) | 106% | Высокочастотные цепи, военная техника |
| Золото (Au) | 70% | Контакты, микроэлектроника |
Почему не используют серебро
Хотя серебро имеет лучшую проводимость, оно дорого и окисляется сильнее меди. В быту и промышленности предпочтение отдаётся медным проводникам.
Почему алюминий менее эффективен
Алюминий имеет большее удельное сопротивление, что приводит к большим потерям. Для передачи той же мощности, что и медный провод, требуется алюминиевый провод на 50% большего сечения. Зато алюминий легче и дешевле, поэтому его используют в воздушных линиях электропередач, где очень важна масса проводов.
Промежуточные выводы
- Сопротивление проводов зависит от материала, длины, сечения и температуры.
- При высоких температурах сопротивление проводника увеличивается.
- В цепях переменного тока появляется дополнительное сопротивление из-за скин-эффекта, индуктивности и ёмкости.
- Медь – лучший материал для проводов, но алюминий используется из-за лёгкости и низкой цены.
- Сопротивление соединений (пайка, обжим, клеммы) важно учитывать, так как оно влияет на потери мощности.
Сопротивление изоляции проводов
Изоляция проводов играет важную роль в предотвращении утечек тока и обеспечении безопасности электрических систем. Однако важно понимать, что изоляция также обладает собственным сопротивлением, которое может оказывать влияние на работу проводников. Это сопротивление зависит от материала изоляции, её толщины и состояния.
Влияние качества изоляции на сопротивление
Материалы, используемые для изоляции проводов, могут иметь различные характеристики сопротивления. Например, изоляция из полиэтилена или PVC имеет относительно высокое сопротивление, что помогает минимизировать токовые утечки. В то же время, материалы, такие как силикон или каучук, обладают меньшим сопротивлением, что может быть полезно в некоторых приложениях, но также требует осторожности при эксплуатации, чтобы избежать утечек.
Качество изоляции напрямую связано с её долговечностью и возможностью выдерживать воздействие окружающей среды, температуры и механических повреждений. Чем выше качество изоляции, тем ниже вероятность утечек и потерь энергии, что повышает эффективность работы электрических систем.
Как измерить сопротивление изоляции
Для измерения сопротивления изоляции проводов используется специальный прибор — мегомметр (или меггер). Это устройство позволяет измерить сопротивление изоляции в диапазоне от 0,1 МОм до 10 ГОм и выше.
Чтобы правильно измерить сопротивление изоляции:
- Подготовьте провод: отключите провод от электрической сети или устройства.
- Подключите мегомметр: один щуп подключается к проводнику, другой — к металлической оболочке (если она есть) или к земле.
- Измерьте сопротивление: устройство покажет значение сопротивления изоляции. Сопротивление изоляции, как правило, должно быть не менее 1 МОм, а в некоторых случаях — и 10 МОм в зависимости от требований безопасности.
Влияние сопротивления на работу электросистем
Сопротивление проводов оказывает значительное влияние на работу электрических систем, особенно в больших и высоконапряжённых цепях. Оно может приводить к потерям энергии в виде тепла, снижению эффективности и ухудшению работы электрического оборудования.
В электрических распределительных системах
В распределительных сетях (например, в энергоснабжении) высокое сопротивление проводов может вызвать значительные потери энергии, что особенно важно в случае длинных линий передачи. Чем выше сопротивление проводников, тем больше энергии теряется в виде тепла. Это также может привести к перегреву кабелей и снижению их долговечности.
В электрических цепях низкого напряжения
В цепях низкого напряжения (например, в домашних электрических системах) сопротивление проводов влияет на работу приборов. Например, если провод имеет слишком высокое сопротивление, оно может ограничить количество энергии, поступающей в устройство, что приведёт к его неправильной работе или даже поломке.
Сопротивление проводов в автомобильной электронике
В автомобильной электронике сопротивление проводов играет важную роль в обеспечении стабильной работы системы. Современные автомобили содержат множество электрических компонентов, таких как сенсоры, освещение, системы зажигания и бортовые компьютеры, которые чувствительны к сопротивлению проводов.
Высокое сопротивление в проводах может вызвать потери напряжения, что скажется на работе датчиков и других устройств. Поэтому важно использовать провода с малым сопротивлением, особенно в цепях, требующих точной передачи сигналов.
Влияние сопротивления на работу бытовых электроприборов
Сопротивление проводов в домашних электрических цепях также оказывает влияние на работу бытовых приборов. Например, если проводка в доме имеет слишком большое сопротивление, это может привести к перегреву проводников, падению напряжения и снижению производительности устройств.
В бытовых электроприборах, таких как холодильники, телевизоры, кондиционеры и освещение, сопротивление проводов может оказывать влияние на их эффективность. Например, высокая сопротивление в проводах может привести к поиску чрезмерной мощности и перегрузке электросистемы, что может снизить срок службы устройства и повысить вероятность его поломки.
Учет сопротивления проводов при проектировании электроцепей
При проектировании электрических цепей важно учитывать не только сопротивление самих проводников, но и влияние других факторов, таких как температура, длина проводов, материал проводников и вид нагрузки. Все эти факторы влияют на конечное сопротивление системы и её эффективность.
- Выбор сечения проводников: При проектировании цепи необходимо правильно выбрать сечение проводов. Чем больше сечение, тем меньше сопротивление, и тем меньше потери энергии.
- Расчёт потерь на сопротивлении: При проектировании распределительных систем важно учитывать потери энергии, которые происходят из-за сопротивления проводов. Это особенно важно для длинных линий передачи, где сопротивление проводников может быть значительным.
- Учет температурного влияния: Сопротивление проводников изменяется с температурой. Поэтому важно учитывать, как будет вести себя проводник при изменении температуры, особенно в условиях высоких или низких температур.
Как видите, сопротивление проводов — это ключевая характеристика, которая влияет на работу электрических систем. Оно зависит от множества факторов, включая материал проводника, сечение провода, температуру и частоту тока. Важно правильно выбирать провода с учётом этих факторов, чтобы минимизировать потери энергии и повысить безопасность.
А чтоб не ошибиться при расчётах — используйте онлайн калькуляторы.
Главные выводы о проводниках
- Сопротивление проводов зависит от их материала, длины и сечения.
- Изоляция проводов играет важную роль в предотвращении утечек тока, а её сопротивление также важно учитывать.
- Сопротивление проводов влияет на потери энергии, эффективность работы систем и безопасность.
- Влияние сопротивления особенно заметно в высоковольтных и длинных линиях передачи.
При выборе проводников необходимо учитывать следующие аспекты:
- Материал проводника: медь имеет наименьшее сопротивление, но для некоторых случаев, например, для внешней проводки, может подойти и алюминий.
- Сечение провода: для минимизации сопротивления выбирайте провод с большим сечением.
- Температурный режим: учитывайте температурные колебания, так как сопротивление меняется с температурой.
- Нагрузка и длина проводки: чем длиннее провод, тем больше его сопротивление, поэтому для длинных линий стоит выбирать провод с большим сечением.
