В электротехнике точность измерений играет важную роль, особенно когда речь идет об измерении напряжения, тока и сопротивления. Для этого используются три основных прибора: вольтметр, амперметр и омметр. Но ни один измерительный прибор не является абсолютно идеальным, и одно из самых важных его свойств, оказывающих влияние на результат — внутреннее сопротивление.
В данной статье подробно рассмотрим:
- Что такое сопротивление измерительных приборов и как оно влияет на результаты измерений.
- Чем отличаются идеальные приборы от реальных.
- Почему у вольтметра, амперметра и омметра разное сопротивление.
- Как измерить сопротивление самого прибора.
- Как правильно учитывать сопротивление измерительного прибора при расчетах.
Основные понятия и теоретические основы
Что такое сопротивление измерительных приборов
Сопротивление измерительных приборов — это электрическое сопротивление их внутренних цепей, которое влияет на работу всей схемы. Оно может быть либо высоким, либо низким в зависимости от назначения прибора.
- У вольтметров внутреннее сопротивление должно быть очень большим, чтобы не вносить значительных искажений в измеряемую цепь.
- У амперметров, наоборот, оно должно быть очень маленьким, чтобы не изменять величину измеряемого тока.
- У омметров сопротивление зависит от метода измерения и встроенных источников питания.
Разница в сопротивлениях объясняется принципами работы приборов, о которых поговорим далее.

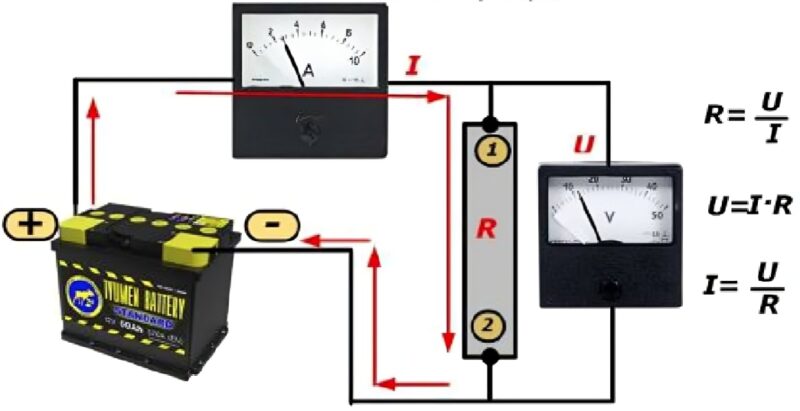

Различие между идеальными и реальными измерительными приборами
Идеальный вольтметр имеет бесконечно большое сопротивление, поэтому он никак не влияет на цепь. В реальности вольтметры имеют конечное сопротивление, что может слегка изменять измеряемое напряжение.
Идеальный амперметр должен иметь нулевое сопротивление, чтобы не создавать дополнительного падения напряжения в цепи. В реальности амперметры имеют небольшое сопротивление, из-за чего может возникать незначительная погрешность.
Омметр измеряет сопротивление с помощью встроенного источника питания, поэтому его внутреннее сопротивление зависит от принципа работы и номиналов используемых элементов.
Теперь рассмотрим более детально сопротивление каждого прибора и его влияние на измерения, особенно очень точных значений.
Сопротивление вольтметра
Определение и значение сопротивления вольтметра
Вольтметр — это прибор, предназначенный для измерения напряжения в электрических цепях. Чтобы минимально искажать работу схемы, его внутреннее сопротивление должно быть очень высоким. Если бы вольтметр имел малое сопротивление, он начал бы отбирать значительный ток из цепи, изменяя распределение напряжений.
Пример: если подключить вольтметр с низким сопротивлением параллельно резистору в цепи, это создаст дополнительный путь для тока, что приведет к изменению реального значения напряжения на резисторе.
Внутреннее сопротивление вольтметра
Реальные вольтметры имеют конечное внутреннее сопротивление, которое зависит от конструкции прибора. Оно может составлять от нескольких килоом до нескольких мегаомов. Типичные значения:
- Аналоговые вольтметры: 1–20 кОм/В (чем выше предел измерения, тем больше сопротивление).
- Цифровые вольтметры: 1 МОм и выше, вплоть до 10–100 МОм в лабораторных приборах.
Если сопротивление вольтметра слишком низкое, его подключение изменит распределение напряжений в схеме, что приведет к ошибочным показаниям.
Влияние сопротивления вольтметра на измерения
Если вольтметр имеет высокое сопротивление, влияние на измеряемую цепь минимально. Однако если сопротивление вольтметра сравнимо с сопротивлением исследуемого участка схемы, это приводит к значительным погрешностям.
Пример 1: Допустим, необходимо измерить напряжение на резисторе R = 1 МОм с помощью двух вольтметров:
- Цифрового вольтметра с сопротивлением 10 МОм.
- Аналогового вольтметра с сопротивлением 1 МОм.
Если реальное напряжение на резисторе без вольтметра равно 10 В, то:
- Цифровой вольтметр почти не изменит распределение напряжений и покажет близкое к 10 В значение.
- Аналоговый вольтметр, имея такое же сопротивление, как и резистор, изменит баланс токов, и показания будут занижены примерно до 5 В.
Пример 2: Измерение напряжения на резисторе 100 кОм в цепи с источником 12 В:
- Если вольтметр имеет сопротивление 1 МОм, итоговое напряжение составит ≈10,9 В (погрешность ≈9%).
- Если вольтметр имеет сопротивление 100 МОм, напряжение будет ≈11,99 В (погрешность <1%).
Так что чем выше сопротивление вольтметра, тем точнее измерение.
Формулы для расчета сопротивления вольтметра
Общее сопротивление цепи с вольтметром можно рассчитать по формуле параллельного соединения:
\[
R_{общ} = \frac{R_{\text{вольтметра}} \times R_{\text{цепи}}}{R_{\text{вольтметра}} + R_{\text{цепи}}}
\]
Чем больше \( R_{\text{вольтметра}} \), тем меньше изменение напряжения в цепи.
Если требуется учесть погрешность, ее можно выразить как:
\[
\Delta U = U \times \frac{R_{\text{цепи}}}{R_{\text{цепи}} + R_{\text{вольтметра}}}
\]
Вот таблица с примерами внутреннего сопротивления различных моделей вольтметров:
| Модель вольтметра | Тип | Диапазон (В) | Внутреннее сопр. (Ом) |
|---|---|---|---|
| M890G (мультиметр) | Цифровой | 200 мВ – 1000 В | 10 МОм |
| UNI-T UT61E | Цифровой | 220 мВ – 1000 В | 10 МОм – 22 МОм (зав. от диапазона) |
| Fluke 87V | Цифровой | 600 мВ – 1000 В | 10 МОм |
| Mastech MAS830 | Цифровой | 200 мВ – 600 В | 1 МОм |
| Советский Ц4317 | Аналоговый | 30 мВ – 1000 В | 20 кОм/В (например, на 10 В – 200 кОм) |
| Советский Ц435 | Аналоговый | 3 В – 1000 В | 10 кОм/В (например, на 100 В – 1 МОм) |
| Agilent 34401A | Цифровой (лаб.) | 100 мВ – 1000 В | 10 ГОм |
| Keithley 2000 | Цифровой (лаб.) | 100 мВ – 1000 В | 10 ГОм |
| Fluke 189 | Цифровой | 100 мВ – 1000 В | 10 МОм – 50 МОм (автоперекл.) |
В аналоговых вольтметрах сопротивление зависит от выбранного диапазона и выражается в кОм/В. Чем выше диапазон измерения, тем больше суммарное внутреннее сопротивление.
В цифровых вольтметрах сопротивление обычно фиксировано (например, 10 МОм), но в высокоточных лабораторных приборах оно может достигать 10 ГОм и выше, что минимизирует влияние прибора на измеряемую схему.
Сопротивление амперметра
Определение и значение сопротивления амперметра
Амперметр измеряет ток, и для минимизации погрешностей его сопротивление должно быть как можно меньше. Если бы амперметр имел большое сопротивление, он вносил бы дополнительное падение напряжения, изменяя сам измеряемый ток.
Внутреннее сопротивление амперметра
Реальные амперметры имеют сопротивление от долей ома до нескольких омов, в зависимости от типа прибора. Типичные значения:
- Аналоговые амперметры: 0,01–1 Ом.
- Цифровые амперметры: 0,001–0,1 Ом.
Сопротивление амперметра измеряется в омах и зависит от предела измерения.
Как уменьшить влияние сопротивления амперметра

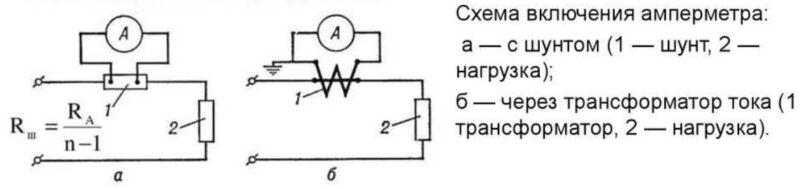

Основной способ минимизировать влияние амперметра на цепь — использовать шунты, которые позволяют измерять большие токи, распределяя нагрузку. Или через токовый трансформатор.
Если амперметр вносит заметное сопротивление в цепь, можно использовать следующие методы:
- Выбирать прибор с минимальным сопротивлением.
- Использовать компенсационные схемы.
- Производить расчет с учетом влияния прибора.
Вот таблица с примерами внутреннего сопротивления различных моделей амперметров:
| Модель амперметра | Тип | Диапазон (А) | Внутреннее сопр. (Ом) |
|---|---|---|---|
| M890G (мультиметр) | Цифровой | 200 μA – 10 A | 0,1 – 1 Ом (зав. от диапазона) |
| UNI-T UT61E | Цифровой | 220 μA – 10 A | 0,01 – 1 Ом |
| Fluke 87V | Цифровой | 600 μA – 10 A | 0,03 – 0,1 Ом |
| Mastech MAS830 | Цифровой | 2 mA – 10 A | 0,5 – 1 Ом |
| Советский Ц4317 | Аналоговый | 100 μA – 10 A | 0,02 – 1 Ом (зав. от диапазона) |
| Советский Ц435 | Аналоговый | 1 mA – 10 A | 0,05 – 1 Ом |
| Agilent 34401A | Цифровой (лаб.) | 100 μA – 3 A | 0,001 – 0,1 Ом |
| Keithley 2000 | Цифровой (лаб.) | 10 μA – 3 A | 0,001 – 0,05 Ом |
| Fluke 189 | Цифровой | 100 μA – 10 A | 0,02 – 0,5 Ом |
В аналоговых амперметрах внутреннее сопротивление зависит от выбранного диапазона. Чем меньше измеряемый ток, тем выше сопротивление прибора, так как необходимо ограничивать ток через измерительную катушку.
В цифровых амперметрах внутреннее сопротивление обычно минимально (доли ома), чтобы не вносить значительных потерь напряжения в измеряемую цепь. Лабораторные приборы обладают очень низким сопротивлением (от 0,001 Ом), что делает их более точными при измерениях.
Сопротивление омметра

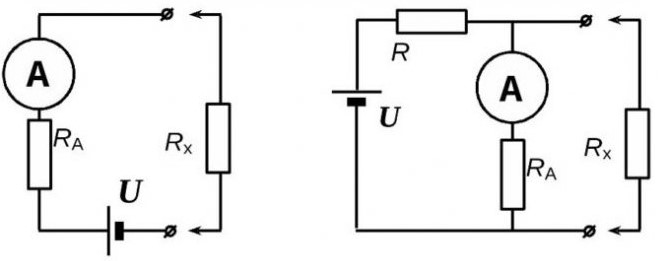

Определение и принцип работы омметра
Омметр – это прибор, предназначенный для измерения сопротивления электрических цепей и отдельных компонентов. В отличие от вольтметра и амперметра, он имеет встроенный источник питания (обычно батарею), который подает ток через измеряемый элемент, а затем фиксирует падение напряжения и рассчитывает сопротивление по закону Ома:
\[
R = \frac{U}{I}
\]
Где:
- \( R \) — измеряемое сопротивление,
- \( U \) — напряжение источника питания омметра,
- \( I \) — протекающий через измеряемый объект ток.
Внутреннее сопротивление омметра
Внутреннее сопротивление омметра зависит от его конструкции и измеряемого диапазона. Оно включает:
- Сопротивление самого прибора, включая шунты, делители напряжения и другие элементы схемы.
- Сопротивление источника питания, если он не идеальный.
- Сопротивление соединительных проводов, которое может вносить небольшие погрешности при измерениях малых сопротивлений.
Типичные характеристики омметров:
- Цифровые омметры – внутреннее сопротивление до 10 МОм и выше, минимальное влияние на цепь.
- Аналоговые омметры – внутреннее сопротивление изменяется в зависимости от диапазона измерений.
Влияние сопротивления омметра на измерения
Погрешность измерений может возникнуть из-за двух факторов:
- Паразитное сопротивление щупов и проводов – при измерении малых сопротивлений (доли ома) добавляется сопротивление самих проводов, что приводит к завышенным показаниям.
- Сопротивление источника питания – если напряжение источника изменяется под нагрузкой, это также влияет на точность измерений.

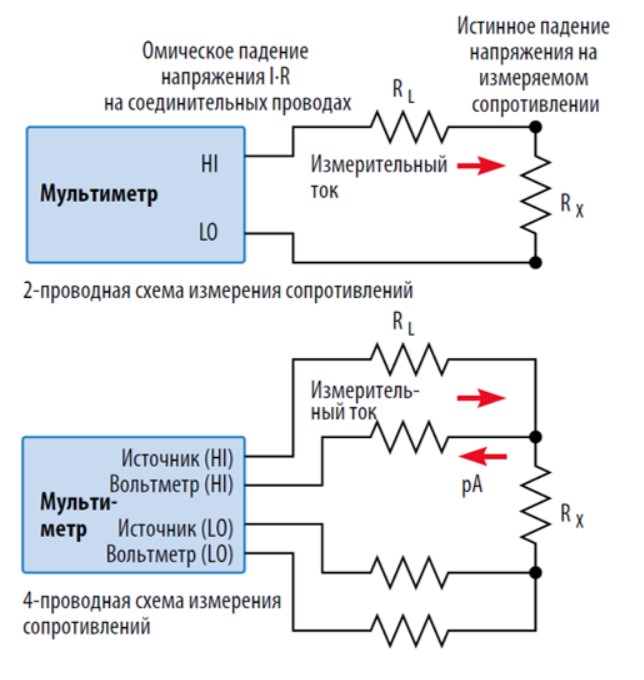

Для компенсации этих эффектов применяются четырехпроводные схемы измерения, особенно при точных лабораторных измерениях.
Вот таблица с примерами внутреннего сопротивления различных моделей омметров:
| Модель омметра | Тип | Диапазон (Ом) | Внутреннее сопр. (Ом) |
|---|---|---|---|
| M890G (мультиметр) | Цифровой | 200 мОм – 20 МОм | Зав. от диапазона (обычно > 1 МОм) |
| UNI-T UT61E | Цифровой | 200 мОм – 220 МОм | > 10 МОм |
| Fluke 87V | Цифровой | 600 мОм – 50 МОм | > 10 МОм |
| Mastech MAS830 | Цифровой | 2 Ом – 2 МОм | 1 – 10 МОм |
| Советский Ц4317 | Аналоговый | 0,1 Ом – 20 МОм | 20 – 50 кОм на 1 Вольт |
| Советский Ц435 | Аналоговый | 1 Ом – 10 МОм | 10 – 100 кОм на 1 Вольт |
| Agilent 34401A | Цифровой (лаб.) | 100 мОм – 1 ГОм | > 100 МОм |
| Keithley 2000 | Цифровой (лаб.) | 10 мОм – 1 ГОм | > 100 МОм |
| Fluke 189 | Цифровой | 10 мОм – 500 МОм | > 50 МОм |
- Аналоговые омметры имеют относительно низкое входное сопротивление, выражающееся в кОм на вольт, что означает зависимость сопротивления от подаваемого напряжения.
- Цифровые омметры обладают очень высоким входным сопротивлением (от 1 МОм до 1 ГОм), что позволяет уменьшить влияние прибора на измеряемую цепь.
- Лабораторные омметры (Agilent, Keithley) могут измерять очень высокие сопротивления до 1 ГОм и выше, их внутреннее сопротивление достигает сотен МОм.
- Простые мультиметры (Mastech, UNI-T) имеют входное сопротивление около 1-10 МОм, что достаточно для бытовых измерений.
Чем выше внутреннее сопротивление омметра, тем точнее измерение, особенно при работе с высокоомными цепями.
Как правильно измерять сопротивление омметром
- Перед измерением коротко замкните щупы и проверьте начальное сопротивление – если оно не ноль, то это сопротивление проводов, которое нужно учитывать.
- При измерении больших сопротивлений избегайте утечек тока – прикосновение пальцами к контактам может исказить результат.
- Учитывайте температурный коэффициент материалов – при нагреве металлы изменяют свое сопротивление.
Влияние сопротивления приборов на электро-измерения
Как сопротивление вольтметра влияет на измерение напряжения
Если у вольтметра слишком низкое сопротивление, то он начнет забирать часть тока, что изменит реальное напряжение в цепи.
Пример:
- Допустим, измеряем напряжение на резисторе 1 МОм при подаче 10 В.
- Если вольтметр имеет сопротивление 10 МОм, погрешность мала.
- Если вольтметр имеет сопротивление 1 МОм, напряжение снизится до 5 В.
Чем выше сопротивление вольтметра, тем меньше его влияние на измеряемую схему.
Как сопротивление амперметра влияет на измерение тока
Если у амперметра большое сопротивление, он создает дополнительное падение напряжения, что искажает реальные значения тока.
Пример:
- Измеряем ток в цепи с сопротивлением 10 Ом и источником 12 В.
- Без амперметра ток равен 1,2 А.
- Если амперметр имеет сопротивление 1 Ом, общий ток уменьшится до 1,09 А, что даст ошибку около 9%.
Чем меньше сопротивление амперметра, тем точнее измерение.
Как сопротивление омметра влияет на измерение сопротивления
Погрешности могут быть связаны с:
- Влиянием температуры на сопротивление измеряемого объекта.
- Контактным сопротивлением щупов и проводов.
- Несовершенством источника питания в омметре.
Использование четырехпроводной схемы измерения минимизирует эти эффекты.
Как учитывать сопротивление самих приборов в расчетах
Формулы для учета сопротивления приборов
1. Коррекция измеренного напряжения с учетом сопротивления вольтметра:
\[
U_{\text{истинное}} = U_{\text{измеренное}} \times \frac{R_{\text{цепи}} + R_{\text{вольтметра}}}{R_{\text{вольтметра}}}
\]
2. Коррекция измеренного тока с учетом сопротивления амперметра:
\[
I_{\text{истинное}} = \frac{U_{\text{цепи}}}{R_{\text{цепи}} + R_{\text{амперметра}}}
\]
3. Коррекция измеренного сопротивления с учетом сопротивления щупов:
\[
R_{\text{истинное}} = R_{\text{измеренное}} — R_{\text{проводов}}
\]
Практические рекомендации
- Для точных измерений выбирайте приборы с минимальным влиянием на схему.
- При измерении высоких сопротивлений используйте вольтметры с сопротивлением 10 МОм и выше.
- При измерении малых токов выбирайте амперметры с сопротивлением менее 0,1 Ом.
- Для точных измерений сопротивления используйте 4-проводную схему (особенно при измерении малых сопротивлений).
Итоговая таблица о сопротивлении измерителей:
| Прибор | Идеальное сопротивление | Реальное сопротивление | Особенности |
|---|---|---|---|
| Вольтметр | Бесконечное | 1 МОм – 1000 МОм и более | Чем выше сопротивление, тем меньше влияние на цепь |
| Амперметр | Нулевое | Доли Ом – единицы Ом | Чем ниже сопротивление, тем меньше потери в цепи |
| Омметр | Не определено | 1 МОм – 1 ГОм и выше | Внутреннее сопротивление зависит от измеряемого диапазона |
Подведем итог
Основные выводы о сопротивлении измерительных приборов:
- Вольтметры должны иметь высокое сопротивление, чтобы не влиять на цепь.
- Амперметры должны иметь низкое сопротивление, чтобы минимизировать падение напряжения.
- Омметры используют встроенный источник питания, и их точность зависит от качества контактов и метода измерения.
- При измерениях необходимо учитывать влияние измерительных приборов на реальную электрическую цепь.
Как правильно учитывать сопротивление при выборе измерительных приборов:
- Для измерения больших напряжений выбирайте цифровые вольтметры с сопротивлением 10 МОм и выше.
- Для измерения малых токов выбирайте точные цифровые амперметры с сопротивлением 0,01 Ом и ниже.
- Для измерения сопротивлений избегайте паразитных сопротивлений щупов.
Итого, правильный выбор измерительного прибора и учет его характеристик помогут избежать погрешностей и получить точные результаты.
