Теория подавления сигналов дронов

Со дня изобретения Александром Поповым в 1895 году принципа передачи радиосигналов, инженерная мысль упорно билась над вопросом улучшения дальности и эффективности радиосвязи. Но спустя некоторое время, параллельно перед учёными и разработчиками встала другая проблема — как наоборот заглушить и подавить эту самую связь.

🚁 Варианта здесь ровно два: использовать имеющиеся наработки, либо разрабатывать устройства на новых физических принципах. Редакция сайта Радиосхемы не претендует на изобретательские лавры в области научной (пока ещё) фантастики, поэтому постараемся провести глубокий анализ имеющихся решений. Будем идти от обратного — зная что улучшит дальность связи, скажем так «инвертируем» формулы, постаравшись получить обратный результат.

Если классическая задача радиосвязи формулируется так: как при данных условиях и ресурсах увеличить дальность и надёжность канала связи, — то обратная задача заключается в уменьшении эффективного радиуса действия и/или нарушении корректной работы управляющего канала без создания необратимых последствий для окружающей инфраструктуры и людей. Формулировать задачу нужно осторожно: многие технические приемы, ведущие к «подавлению», в гражданской среде подпадают под уголовную или административную ответственность. В профессиональной практике вопрос решают через легальные инструменты защиты периметра, сотрудничество с регуляторами и использование сертифицированных решений для спецслужб и силовых ведомств.

О чём говорят формулы

Чтобы понимать, какие факторы влияют на устойчивость радиоканала, удобно вернуться к базовым понятиям радиосвязи и «инвертировать» их смысл. В простейшем виде уравнение баланса мощности между передатчиком и приёмником (link budget) позволяет оценивать запас по мощности, который требуется для надёжного приёма. В упрощённой форме это можно записать как:

$$ P_{\text{rx}} = P_{\text{tx}} + G_{\text{tx}} +$$
$$+ G_{\text{rx}} — L_{\text{path}} — L_{\text{misc}} $$

где \(P_{\text{rx}}\) — мощность на входе приёмника, \(P_{\text{tx}}\) — мощность на выходе передатчика, \(G_{\text{tx}}, G_{\text{rx}}\) — коэффициенты усиления антенн, \(L_{\text{path}}\) — затухание по пути, \(L_{\text{misc}}\) — прочие потери (фидер, входные сети, направленность). Для устойчивой связи требуется, чтобы \(P_{\text{rx}}\) превышала порог чувствительности приёмника с запасом. Отсюда вытекает логика: любое действие, увеличивающее суммарное затухание, уменьшающее \(P_{\text{tx}}\) или ухудшающее \(G_{\text{rx}}\), будет ослаблять канал.

Формула зависимости по расстоянию

В свободном пространстве для несущей частоты с длиной волны (\lambda) мощность пропадает как

$$P_{\mathrm{rx}} = P_{\mathrm{tx}} \cdot G_{\mathrm{tx}} \cdot G_{\mathrm{rx}} \cdot \left(\frac{\lambda}{4\pi R}\right)^2$$

где \(R\) — расстояние, а \(G_{\mathrm{tx}},G_{\mathrm{rx}}\) — коэффициенты усиления (линейные). Величины можно переписать в дБ и включить дополнительные потери.

📉 В свободном пространстве сигнал, поступающий на приёмник, падает примерно как \(1/R^2\). Это значит, что для значительного изменения максимальной дальности требуются большие изменения в одной или нескольких переменных — мощность, антенны, чувствительность приёмника, снижение потерь.

Формула оценки влияния рассеянного шума

Ключевая зависимость — отношение сигнал/шум:

$$\mathrm{SNR} = \frac{P_{\mathrm{rx}}}{P_{\mathrm{noise}}}$$

где \(P_{\mathrm{noise}}\) включает в себя тепловой шум (kTB) и дополнительные помехи в полосе (интерференция). При снижении SNR ниже порога требуемого модуляцией — связь деградирует. В защитных целях моделируют, насколько рост уровня фона \(P_{\mathrm{noise}}\) (за счёт легитимных или нежелательных источников) уменьшит зону устойчивой связи.

✍ При анализе уязвимостей важно учитывать следующие параметры канала: спектральная эффективность модуляции, ширина полосы, манеры доступа (например, FDD/TDD), наличие защит (шифрование, аутентификация), использование спектральных методов (FHSS, DSSS), адаптивное управление мощностью и телеметрия. Подавление может иметь разные цели: временно вывести связь из строя, принудить аппарат перейти в безопасный режим, ввести ложную навигационную информацию или затруднить управление при критических манёврах.

Влияние помех на модуляции и протоколы

Разные методы модуляции и доступа имеют разную устойчивость к помехам. Вот краткое качественное сравнение, почему одно устойчивее другого, без практических приёмов подавления.

• Нарушение отношения сигнал/шум (SNR): модуляции с более высокой требовательностью по SNR (например, 64-QAM) теряют работоспособность раньше, чем простые схемы (BPSK/QPSK) при ухудшении SNR. Счётность модуляции (спектральная эффективность) и требуемый Eb/N0 определяют, насколько «чувствителен» канал к помехам.
• OFDM и мультипатчность: OFDM даёт устойчивость к многолучевости и позволяет использовать адаптивную модуляцию по поднесущим; это повышает устойчивость к повреждению части спектра.
• DSSS (справочник с расширением спектра): расширение спектра увеличивает помехоустойчивость за счёт последовательного сигнала; в целом такие методы более нечувствительны к широкополосным помехам и к случайным помехам с узкой полосой.
• FHSS (frequency hopping): частотное прыгание даёт преимущества против узкополосных помех, поскольку сигнал «перескакивает» через частоты.
• Адаптивные протоколы (power control, rate adaptation): современные системы автоматически понижают скорость/модуляцию или изменяют мощность для поддержания связи, что повышает живучесть канала.

Классификация подходов

Все подходы к оказанию влияния на радиоканал можно разделить по нескольким признакам: на физическом уровне (электромагнитное воздействие), на канальном/протокольном уровне (атаки на протоколы, спуфинг), и комбинированные гибридные решения. Далее классификация с кратким описанием сущности каждого класса.

1. Физические методы — пассивные и активные

• пассивное экранирование и заграждение поля (барьеры, металлические экраны, архитектурные решения);
• активное создание помех «белым шумом» или сигналами с целью снижения отношение сигнал/шум при приёме;
• направленные воздействия, изменяющие распределение поля в пространстве;
• гашение отражёнными волнами и введение интерференции на пути распространения.

Такие методы опираются на электродинамику и принципы интерференции и распространения волн. Важная деталь: многие физические методы не избирательны и затрагивают сторонние системы радиосвязи, поэтому их применение строго регламентируется.

2. Протокольные и алгоритмические методы

• имитация (спуфинг) управляющих сообщений, заставляющая платформу принять неверные команды;
• вмешательство в процесс аутентификации и привязки канала;
• манипуляции с временными метками, приёмной синхронизацией, сигналами навигации.

Эти подходы опираются на анализ протоколов и на уязвимости в реализации. Естественно, использование подобных методов влечёт риски, связанные с безопасностью авиапространства и гражданской инфраструктуры.

3. Гибридные методики и системный подход

Практические решения часто комбинируют детекцию, классификацию и легальные меры удержания (извещение владельца, блокирование доступа к зоне, эвакуация). В профессиональной среде предпочтение отдаётся системам обнаружения и нейтрализации, реализующим приоритет «обнаружить — оценить — реагировать», где «реагировать» означает не всегда прямое техническое подавление сигнала, а набор мер от перехвата до управления безопасной посадкой.

Анализ защитных сценариев

Теперь перечень реальных параметров и факторов, которые нужно анализировать в качестве инженера по защите. Конечно каждый пункт — тема отдельного глубокого исследования, здесь же просто указание направлений:

• Полоса и модуляция управления дрона. Анализируйте, насколько гибка система в выборе поднесущих, применяет ли DSSS/FHSS/OFDM/ADAPTIVE-MCS.
• Архитектура каналов управления (single-link vs multi-link). Одноканальные решения уязвимее, мультиканальные — живучи.
• Чувствительность и динамический диапазон приёмника. Современные SDR-приёмники имеют расширенный динамический диапазон, что делает их устойчивее к фоновым помехам.
• Антенная архитектура дрона (omni vs directional) и положение антенн. Физический фактор, который влияет на усиление по направлению и чувствительность к помехам.
• Наличие и тип резервных навигационных/контрольных каналов (GPS/GLONASS + INS, LTE/5G fallback, LoRaWAN и т.д.). Резервирование повышает живучесть.

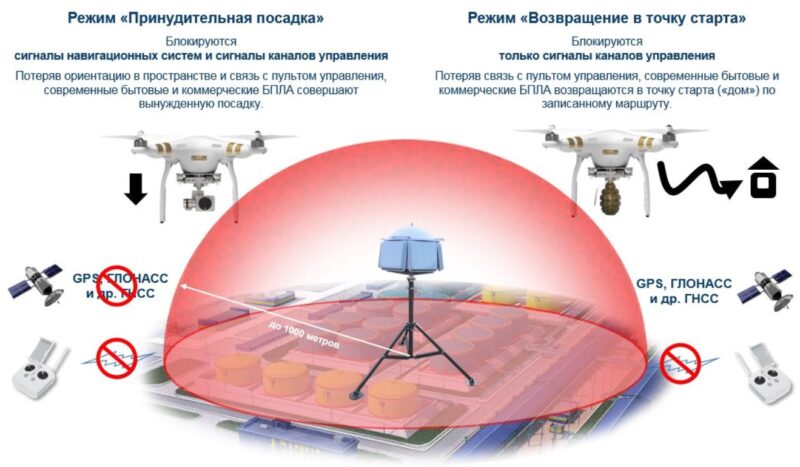

• Алгоритмы управления при потере связи (RTL, hover, auto-landing). правильное проектирование поведения при разрыве связи минимизирует риск.
• Телеметрия и редундантные датчики, контроль целостности сообщений. Методы обнаружения попыток spoofing и аномалий.

Разбор каждого из этих параметров — это то, что инженеру по защите радиоканала реально нужно делать.

Анализ эффективности и ограничений методов

Любой подход имеет физические, технологические и юридические ограничения.

• Пространственная ограниченность. Эффект от электромагнитного воздействия уменьшается с расстоянием и зависит от рельефа, застройки, поведения антенн и ориентации платформы. В реальности зона влияния редко совпадает с географическим замыслом без точной инженерной настройки.
• Широкополосность и адаптивность современных систем. Современные беспроводные системы используют помехоустойчивые техники: расширение спектра, частотную и временную разнообразность, адаптивное кодирование. Это повышает устойчивость к простым помехам.
• Риск побочного воздействия. Вызванные помехи не избирательны: пострадать могут коммерческие, аварийные и критические системы. Государственные регуляторы строго контролируют использование ЗЧ/РЧ источников.
• Сложность доказательной базы. В случае инцидента приходится доказывать источник помех и степень причинённого вреда; публичные тесты и отчёты требуют независимых измерений.

Безопасные и законные подходы

Для организаций и объектов с высокой ценностью без риска нарушить закон или навредить третьим лицам существуют практические и эффективные меры, не включающие нелегальное подавление радиосигналов:

1. Обнаружение и классификация

Комплексное обнаружение BПЛА сочетает в себе радиочастотную разведку (RF sensing), акустический мониторинг, оптическое и инфракрасное слежение, радиолокационные датчики и анализ поведения. Качественная система обнаружения даёт время на реакцию и уменьшает вероятность ложных тревог. Применяют алгоритмы машинного обучения для классификации сигналов и идентификации моделей летательных аппаратов.

2. Геозонирование и управление доступом

Внедрение правил полётов в населённых пунктах и вокруг важных объектов. Технические решения на уровне оператора и сервиса (напрямую в ПО полётного контроллера), а также правовые механизмы принуждения (запрет полётов без разрешения в определённых зонах) — это профилактическая мера.

3. Физические барьеры и инженерная защита периметра

Покрытия, конструкции, архитектурное планирование, экраны и другие инфраструктурные решения способны снизить уязвимость. Для критических объектов целесообразно сочетание архитектурных барьеров с системами обнаружения.

4. Управление доступом на уровне сетевого взаимодействия

Усиление аутентификации каналов управления, шифрование, использование резервных каналов управления и телеметрии, распределённые архитектуры управления — всё это снижает эффективность попыток вмешательства. Рекомендуется надёжная криптография, аппаратная привязка ключей и регулярные апдейты ПО.

5. Использование сертифицированных «нейтрализаторов» для силовых структур

В сферах, где угроза реальна и доказана, применяют специализированные комплексы, разработанные и сертифицированные государственными структурами. Эти комплексы тесно интегрируются с процедурами оповещения, эвакуации и правовой ответственностью. Работать с такими системами можно только при наличии официальных разрешений и операционных процедур.

📡 Подавление радиосигналов вне специальных полномочий зачастую запрещено. Во многих странах вмешательство в радиочастотный спектр регулируется соответствующими органами и может повлечь уголовную ответственность. Вместе с этим, государственные структуры, аэропорты, спецслужбы и силовые ведомства имеют специально сертифицированные комплексы для противодействия БПЛА, работающие в рамках отдельной правовой процедуры.

Пункты, которые необходимо учитывать при обсуждении и планировании любых мероприятий по противодействию дронам:

• обязательно взаимодействовать с регулятором радиочастот и аэропортовыми службами;
• избегать мер, которые повредят жизни или имуществу;
• применять только сертифицированные и легальные технические решения;
• вести систему документирования и аудита действий;
• рассматривать приоритеты: безопасность людей выше тактической выгоды.

Практические рекомендации для операторов

Чтобы минимизировать риски того, что ваш аппарат окажется целью подавления или вмешательства:

• придерживайтесь обновлённого ПО и прошивок;
• используйте официальные каналы управления и авторизованные наземные станции;
• реализуйте резервирование управляющих каналов и безопасные механизмы возврата домой (RTL) при потере связи;
• применяйте методы обнаружения попыток вмешательства (логирование потерь пакетов, анализ ухудшения качества сигнала, защита доступов);
• документируйте полёты и соблюдение регламентов, особенно над зонами повышенного риска.

Методологические замечания для исследователей и разработчиков

Разработка методов и технологий, связанных с подавлением связи, несёт повышенную ответственность. Исследовательский подход должен быть ориентирован на безопасность, оценку рисков и открытое взаимодействие с регуляторами. При публикации результатов следует:

• избегать раскрытия пошаговых рецептов и практических параметров, которые могут быть использованы в преступных целях;
• публиковать анализ уязвимостей совместно с рекомендациями по их устранению;
• сотрудничать с профильными ведомствами для тестирования в контролируемых условиях.

Технические тренды и направления развития

На фоне роста беспилотных систем развиваются следующие научно-технические направления, которые влияют на баланс «защита vs подавление»:

• усиление криптографической защиты и аппаратной привязки;
• переход к мультиканальным, многослойным протоколам управления с часовыми метками и распределённой аутентификацией;
• улучшение способности систем обнаружения через использование ИИ и sensor fusion;
• развитие технологий распределённого управления БПЛА, которые не зависят от одного «точечного» канала;
• исследования в области радиочастотной экологии для снижения побочных эффектов при работе систем в плотной городско-инфраструктурной среде.

Модель «обнаружение — оценка — реагирование»

Подход «обнаружить — оценить — отреагировать» остаётся золотым стандартом. Для него важно:

1. быстрое и точное обнаружение (многомодальное);
2. автоматическая и человекоцентричная оценка угрозы (кто владелец, маршрут, поведение, расстояние);
3. адекватная и законная реакция: оповещение, эвакуация, инициирование переговоров, вызов специализированных служб, применение сертифицированных инструментов.

Прямое и неконтролируемое подавление сигнала должно оставаться крайней мерой, применяемой только в узком перечне ситуаций и под контролем компетентных органов.

Методы обнаружения дронов

Эта таблица помогает выбрать набор сенсоров для системы обнаружения; далее следует интеграция (sensor fusion) и автоматическая логика принятия решения.

Меры повышенной устойчивости связи

Эти меры направлены на повышение сопротивляемости систем управления дронами к нежелательному воздействию, соответственно от них можно отталкиваться при постановке обратной задачи.

Подведение итогов

Анализ обратной задачи показывает, что простые физические приёмы, которые описаны в теоретических курсах по радиосвязи, в реальности часто неэффективны без сложной инженерной поддержки и юридической базы. Эффективная стратегия управления рисками, связанная с появлением нежелательных беспилотных аппаратов, строится на многоуровневых системах обнаружения, правовых инструментах, технических средствах жёсткой и программной защиты каналов управления, и — при наличии соответствующих полномочий — на сертифицированных средствах нейтрализации.
