Трансформаторы: устройство, работа, расчет

Трансформаторы — это устройства для распределении электроэнергии. Их основная функция заключается в изменении уровня напряжения и тока, что делает их незаменимыми в схемах. Они используются для передачи электроэнергии на большие расстояния, преобразования напряжения в электрических сетях, а также в промышленности для обеспечения различных процессов с необходимыми уровнями напряжения. Широко применяются в электроснабжении, сварочных установках, блоках питания и многих других сферах электроники и электротехники.

Современные трансформаторы имеют различные конструкции и типы, каждый из которых предназначен для конкретных задач. И здесь важно понимать не только устройство, но и принципы его работы, а также методы расчета, чтобы выбрать оптимальные параметры для конкретных условий под разные схемы. Так что уделите этому материалу 5 минут, и откройте для себя много важных моментов.

Устройство трансформатора

Он состоит из нескольких основных компонентов, которые обеспечивают его работу:

1. Сердечник — основной элемент, состоящий из множества слоев тонкой стали. Сердечник создает магнитное поле, которое передает энергию от первичной катушки к вторичной. Он обычно изготавливается из ферромагнитного материала, что позволяет эффективно передавать магнитный поток с минимальными потерями. Для минимизации потерь используются различные конструкции сердечников, такие как кольцевой или боковой.
2. Обмотки — это провода, намотанные на сердечник. Они создают магнитное поле при протекании тока. В этих деталях бывает две обмотки: Первичная — подключается к источнику питания (например, к сети переменного тока). Вторичная — подключается к потребителю (например, к устройствам или приборам). Количество витков в каждой из обмоток зависит от требуемого коэффициента преобразования напряжения. Соотношение числа витков в первичной и вторичной определяет, будет ли он повышающим или понижающим.
3. Изоляция — используется для предотвращения коротких замыканий между витками катушек и для защиты от электрических разрядов. Изоляция может быть как между витками, так и между обмотками и корпусом.
4. Корпус — внешняя оболочка, которая защищает внутренние элементы от воздействия внешней среды и механических повреждений. Корпус может быть выполнен из металла, пластика или других материалов в зависимости от типа трансформатора.
5. Охлаждающая система — в некоторых мощных элементах используется система охлаждения, которая может быть воздушной или масляной. Это необходимо для предотвращения перегрева устройства при работе с большими токами.

Типы трансформаторов

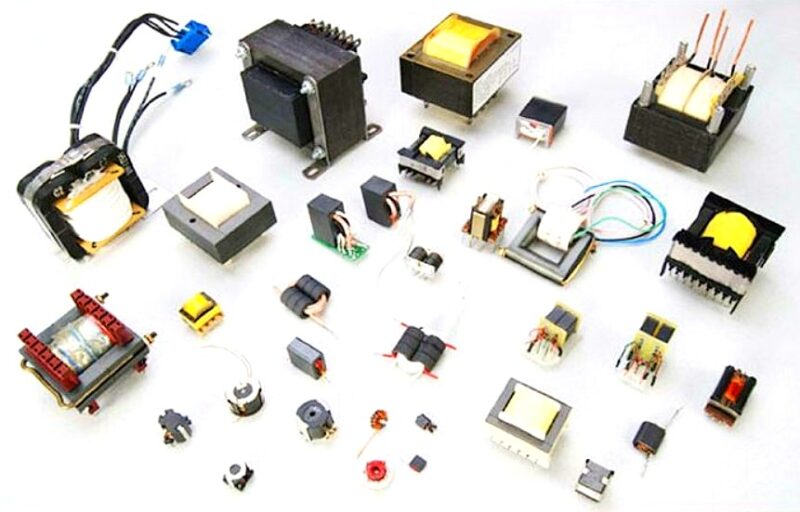

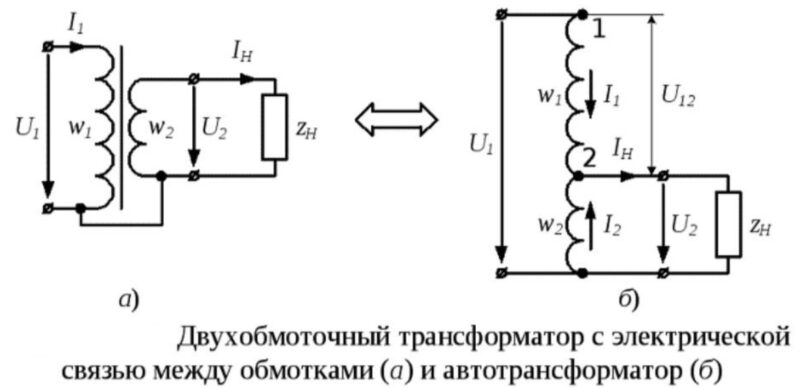

Они бывают разных типов в зависимости от области применения и назначения. Рассмотрим наиболее распространенные.

1. Силовые — предназначены для передачи энергии на высокие расстояния и для работы в электрических подстанциях. Они могут быть как однофазными, так и трехфазными.
2. Трансформаторы тока — используются для измерения силы тока в электрических цепях. Они позволяют снизить большие значения тока до уровня, безопасного для измерительных приборов.
3. Трансформаторы напряжения — предназначены для измерения напряжения в цепях и используются совместно с трансформаторами тока в системах защиты и измерений.
4. Сварочные — применяются в сварочных установках. Их основная цель — преобразовать напряжение для подачи на сварочные электроды.
5. Однофазные — работают с однофазным током. Они применяются в бытовых устройствах и маломощных установках.
6. Трехфазные — используются в промышленных установках и для передачи энергии на большие расстояния. Эти обеспечивают балансировку трехфазной нагрузки.
7. Импульсные — применяются в устройствах, которые работают с высокочастотными сигналами, таких как телевизоры, компьютеры и радиопередатчики.

Основные характеристики и параметры

Параметр	Описание
Принцип работы	Основан на явлении электромагнитной индукции, при котором изменение магнитного потока в первичной обмотке создает ЭДС во вторичной обмотке.
Основные виды	Силовые, измерительные, импульсные, сварочные, автотрансформаторы, тороидальные, фазоповоротные.
Типы по числу фаз	Однофазные и трехфазные.
Типы по конструкции	Стержневые, броневые, тороидальные.
Потери в трансформаторе	Потери в меди (нагрев обмоток), потери в магнитопроводе (гистерезис, вихревые токи), дополнительные потери (рассеяние, паразитные токи).
Коэффициент полезного действия (КПД)	Величина, показывающая эффективность передачи энергии, обычно составляет 95-99%.
Номинальная мощность	Определяет максимальную передаваемую мощность без перегрева, измеряется в ВА (вольт-амперах).
Напряжение	Входное (первичной обмотки) и выходное (вторичной обмотки), определяет трансформацию напряжения.
Коэффициент трансформации	Отношение первичного напряжения к вторичному: k = U1 / U2
Режимы работы	Номинальный, холостой ход, короткое замыкание, перегрузка.
Методы охлаждения	Воздушное (AN), масляное (ONAN, ONAF), водяное.
Материалы магнитопровода	Трансформаторная сталь, ферриты, нанокристаллические сплавы.
Способы регулирования напряжения	Путем изменения количества витков (РПН, ПБВ), шунтирования, применения автотрансформаторов.
Системы защиты	Тепловая защита, газовая защита (реле Бухгольца), защита от перенапряжений.
Применение	Энергетика, промышленность, бытовая техника, измерительные приборы, сварочное оборудование.

Обозначение на принципиальных схемах

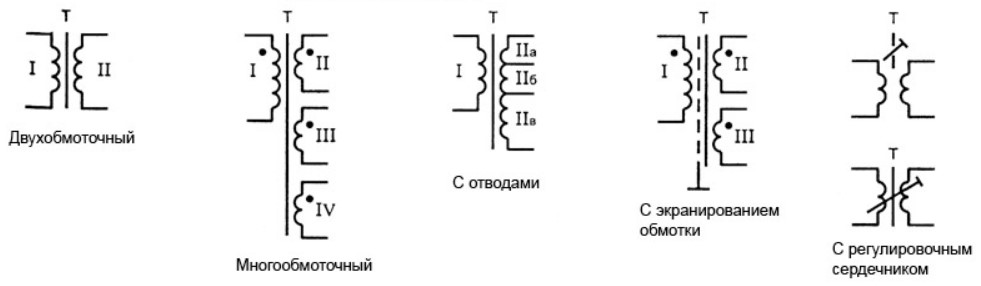

Вот обозначение различных трансформаторов и катушек на принципиальных схемах. Точка указывает на начало намотки.

Как он работает

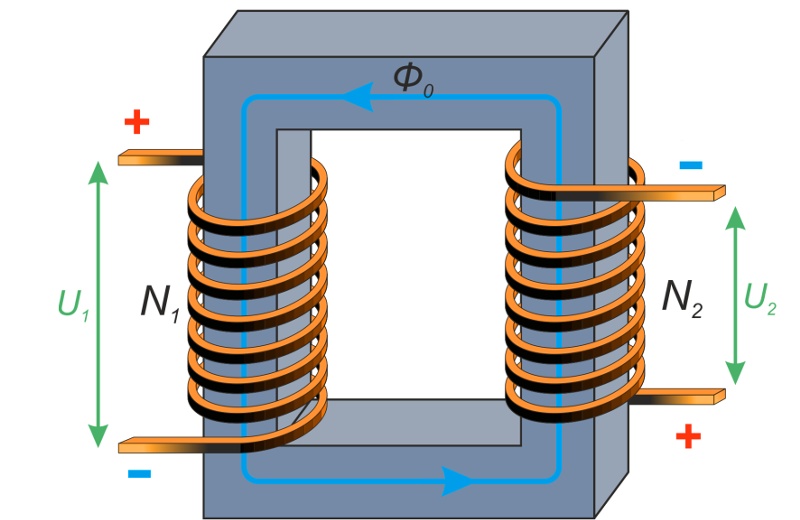

Элемент работает на основе принципа электромагнитной индукции. Когда переменный ток проходит через первичную обмотку, создается изменяющееся магнитное поле, которое пронизывает сердечник и индуцирует электрический ток во вторичной обмотке. Принцип действия можно описать следующими шагами:

1. Магнитное поле: При подаче переменного тока на первичную обмотку создается магнитное поле, которое изменяется в зависимости от частоты тока.
2. Индукция во вторичной: Это изменяющееся магнитное поле проходит через сердечник и индуцирует напряжение в вторичной катушке благодаря явлению электромагнитной индукции. Напряжение во вторичной обмотке зависит от количества витков в обмотке и коэффициента трансформации.
3. Коэффициент трансформации: Соотношение числа витков в первичной и вторичной намотке определяет, какое напряжение будет на выходе. Для понижающих количество витков во вторичной меньше, чем в первичной, что приводит к снижению напряжения. Для повышающих — наоборот.
4. Энергия: Энергия, передаваемая от первичной обмотки ко вторичной, сохраняется. Это означает, что мощность на входе и на выходе примерно одинакова, за исключением потерь на сопротивление и магнитные потери в сердечнике.

Таким образом, это устройство преобразует электрическую энергию с одного уровня напряжения на другой, при этом сохраняя мощность (с учетом потерь).

Принцип работы силового трансформатора

Он используется для изменения уровней напряжения в крупных энергетических системах. Его принцип работы аналогичен принципу обычного трансформатора, но отличается большим размером и мощностью. Силовые чаще всего применяются в подстанциях для повышения или понижения напряжения при передаче электроэнергии на большие расстояния.

Силовые имеют несколько особенностей:

• Мощные катушки, рассчитанные на высокие токи.
• Большие размеры и более сложные системы охлаждения, включая использование масла для охлаждения.
• Высокая степень изоляции для предотвращения коротких замыканий.

Они часто работают при высоких напряжениях, и их расчет требует тщательного учета многих факторов, таких как сопротивление обмоток, потери на железо и токи короткого замыкания.

Принцип работы трансформатора тока

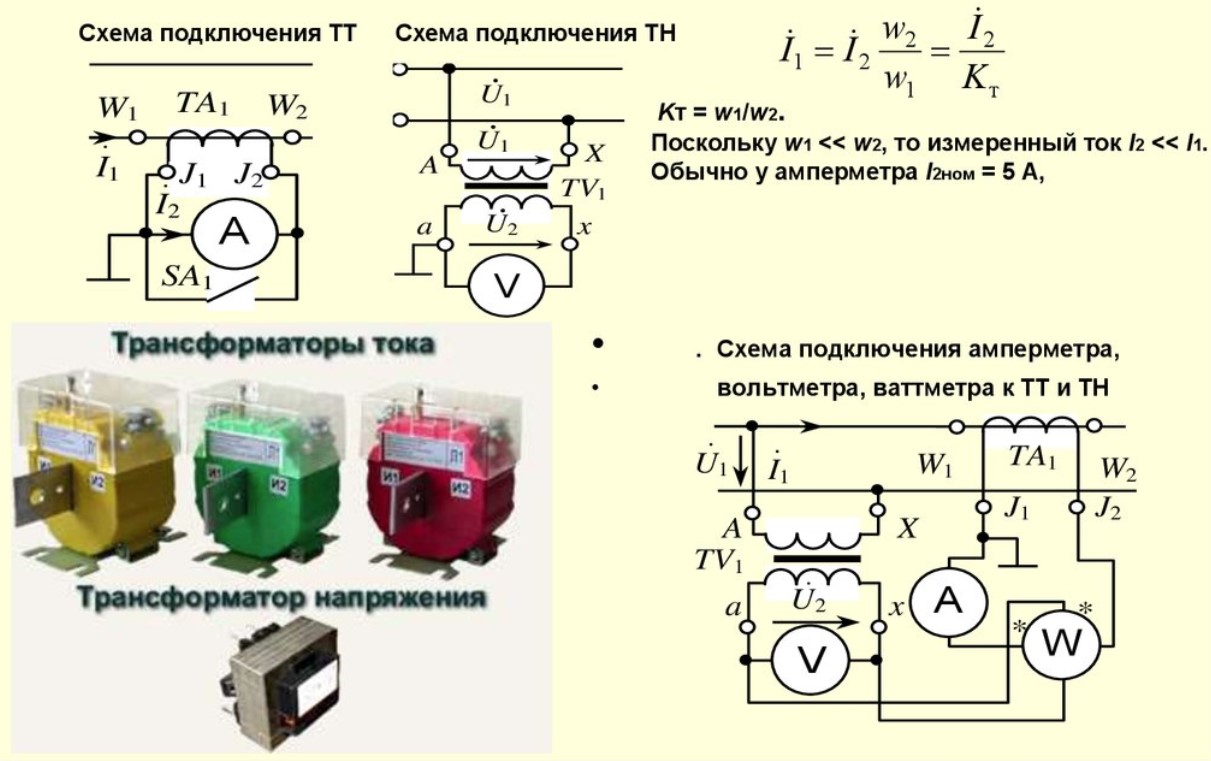

Трансформатор тока (ТТ) предназначен для измерений в высоковольтных электрических цепях. Он работает по тому же принципу электромагнитной индукции, что и обычный, но отличие от обычных, такие не используются для передачи энергии, а служат для безопасности работы с высокими токами и напряжениями.

Когда через первичную обмотку ТТ протекает ток, создается магнитное поле, которое индуцирует ток во вторичке. Вторичная намотка подключена к измерительным приборам или устройствам защиты, которые получают пропорциональный ток.

Особенности работы ТТ:

• Ток в первичке может быть очень высоким, но при этом ток во вторичке остается на безопасном уровне, что позволяет подключать измерительные устройства без риска повреждения.
• Преобразование тока в меньший, легко измеримый уровень позволяет точно измерять значения тока в цепи, где невозможно напрямую подключить измерительные приборы.

Их широко применяются в системах защиты и контроля, где необходимо измерять большие токи, например, в энергетических компаниях или на промышленных предприятиях.

Принцип работы трансформатора напряжения

Используются для изменения уровня напряжения в электрических сетях. Принцип их работы аналогичен принципу работы обычного, но они специально предназначены для того, чтобы работать с напряжением, а не с током.

Основной задачей ТН является передача энергии с одного уровня напряжения на другой, сохраняя мощность (с учетом потерь). Напряжение на выходе будет зависеть от количества витков в первичной и вторичной намотке, аналогично силовым.

Применение ТН:

• Для понижения напряжения в распределительных сетях.
• В системах измерений они используются для подключения измерительных приборов к высоковольтным линиям.

Принцип работы одно- и трехфазного трансформатора

1. Однофазный работает с однофазным переменным током и используется в бытовых и маломощных установках, где не требуется высокая мощность. Основной принцип работы аналогичен обычному двухобмоточному, где ток индуцирует напряжение во вторичной обмотке через магнитное поле. Он может быть использован для питания бытовых приборов, освещения и других устройств.
2. Трехфазный используется в промышленных установках и в системах для передачи электроэнергии на большие расстояния. Он работает с трехфазным током, что позволяет более эффективно передавать и распределять мощность. В таких элементах используются три пары обмоток, каждая из которых подключена к одной фазе сети. Трехфазные имеют преимущество в стабилизации нагрузки и более эффективном использовании ресурсов, чем однофазные.

На схеме выше обозначение 1- и 3-фазных трансформаторов. Соединены они могут быть как звезда-звезда, звезда-треугольник, так и различные другие комбинации в зависимости от требований сети и типа подключения.

Принцип работы сварочного трансформатора

Используется для создания напряжения и тока, необходимых для сварки. Он преобразует высокое напряжение и малый ток в низкое напряжение и высокий ток, что необходимо для процесса сварки.

Принцип работы следующий:

• В первичке протекает ток, создавая магнитное поле.
• Магнитное поле индуцирует электрическое напряжение во вторичной обмотке.
• Напряжение во вторичке на выходе значительно понижено, а ток наоборот — повышен, что идеально подходит для сварки.

Они бывают как однофазными, так и трехфазными в зависимости от потребностей и мощности оборудования. Обеспечивают стабильный ток, что необходимо для качественного выполнения сварных работ.

Схемы соединения обмоток

Катушки могут соединяться по различным схемам, которые определяют параметры выходного напряжения, фазный сдвиг и возможности работы в различных режимах. Основные схемы соединения:

1. Звезда (Y, y)
2. Треугольник (Δ, d)
3. Зигзаг (Z, z)

Каждый из этих типов соединений имеет свои особенности и используется в определённых случаях.

1. Соединение «звезда» (Y, y)

В этом варианте все три фазы соединяются в одной точке (нейтрали), а напряжение между фазами выше фазного в √3 раза.

Преимущества:

• Возможность вывода нейтрали, что позволяет использовать разные схемы заземления.
• Уменьшенные межфазные напряжения на обмотках.
• Хорошая совместимость с асимметричными нагрузками.

Недостатки:

• Необходимость дополнительного оборудования для компенсации гармоник.
• Возникновение нулевой последовательности токов в некоторых режимах.

2. Соединение «треугольник» (Δ, d)

Фазы соединяются последовательно в замкнутый контур, без нейтрали.

Преимущества:

• Обеспечивает циркуляцию третьих гармоник, снижая уровень гармонических искажений.
• Не требует нейтрального провода.
• Способность работать с несимметричной нагрузкой без значительного перекоса напряжений.

Недостатки:

• Более сложное конструктивное исполнение.
• Увеличенные токи короткого замыкания при определённых условиях.

3. Соединение «зигзаг» (Z, z)

Используется в ТН, для питания однофазных нагрузок и в некоторых компенсирующих устройствах.

Преимущества:

• Улучшенное распределение токов при несимметричной нагрузке.
• Высокая стойкость к третьим гармоникам.

Недостатки:

• Увеличенная сложность и стоимость реализации.

Группы соединений

При соединении намоток важно учитывать фазный сдвиг, который определяется группой соединения. Группа соединения указывается двумя символами:

• Первая буква — соединение первичной (Y, Δ, Z).
• Вторая буква — соединение вторичной (y, d, z).
• Число указывает на фазовый сдвиг (в часах) между первичным и вторичным напряжением.

Наиболее распространённые группы соединений

1. Yy0, Yy6 — обе обмотки соединены звездой, фазовый сдвиг 0° или 180°.
2. Dy11, Dy5 — первичная соединена треугольником, вторичная — звездой, фазовый сдвиг 30° или -150°.
3. Yd1, Yd11 — первичная звездой, вторичная — треугольником, фазовый сдвиг 30° или -30°.
4. Dd0, Dd6 — обе соединены треугольником, фазовый сдвиг 0° или 180°.

Схемы соединения для различных типов

Трёхфазные силовые

Используются для передачи и распределения электроэнергии. Основные схемы:

• Yy0, Yy6 — используется для соединения двух элементов в параллель.
• Yd11, Dy11 — часто применяется в электросетях высокого напряжения.
• Dd0 — используется в промышленности для работы с асимметричными нагрузками.

Трансформаторы тока

ТТ чаще всего используют соединение:

• Звезда (Y) для первичной и вторичной.
• Треугольник (Δ) на вторичке, если необходимо устранение третьих гармоник.

Трансформаторы напряжения

Для измерительных ТН характерны:

• Yy0 — для измерительных схем.
• Yd11 — для минимизации гармоник и фазового сдвига.

Выбор схемы соединения

Выбор схемы зависит от нескольких факторов:

• Напряжение сети. Например, при высоких напряжениях часто используется Yd11.
• Наличие нейтрали. Если требуется нейтральный провод, применяется схема Yy или Yd.
• Асимметрия нагрузки. При значительных перекосах токов лучше использовать схему с зигзагообразным соединением.
• Требования к гармоническому составу напряжения. Например, треугольник помогает бороться с третьими гармониками.

Схемы соединения обмоток играют ключевую роль в электросетях, обеспечивая оптимальную передачу и распределение электроэнергии. Правильный выбор схемы позволяет минимизировать потери, уменьшить фазовые сдвиги и повысить эффективность работы устройства.

Режимы работы

Работа элемента зависит от различных факторов, таких как тип нагрузки, температура, и особенности его применения. Важно понимать, как трансформатор работает в разных режимах, чтобы обеспечить его долговечность и эффективность.

1. Нормальный рабочий режим при котором он работает с оптимальной нагрузкой. В этом режиме он не перегревается, и потери энергии минимальны. Эффективность работы трансформатора максимальна.
2. Режим короткого замыкания возникает, когда на выходе соединение между обмотками. В этом случае происходит значительный рост тока, что может привести к повреждению оборудования. Для защиты используются различные устройства, такие как предохранители и автоматические выключатели.
3. Режим холостого хода происходит, когда на выходе нет нагрузки, то есть он работает без подключенных потребителей. В этом случае трансформатор продолжает создавать магнитное поле, но потребляемая мощность минимальна.

Каждый режим требует особого внимания к расчетам и характеристикам устройства для обеспечения надежности и эффективности его работы. Ниже приведена таблица, в которой подробно описаны основные режимы.

Режим работы	Описание	Особенности работы	Применение
Нормальный рабочий режим	Это основной режим работы, когда он работает с номинальной нагрузкой и напряжением.	Трансформатор работает при оптимальных температурных и токовых режимах. Потери минимальны, эффективность максимальна.	Обычные трансформаторы в сетях электроснабжения, промышленных объектах.
Режим холостого хода	Работает без нагрузки, только создавая магнитное поле.	Потребляемая мощность минимальна, потери на холостом ходу невелики, но могут увеличиться из-за магнитных потерь.	Начальная проверка работы трансформатора, проведение измерений, небольшие нагрузки.
Режим короткого замыкания	Возникает при замыкании обмотки.	Происходит резкое увеличение тока, что может привести к перегреву трансформатора. Система защиты должна сработать.	Пограничные и аварийные условия, диагностика трансформаторов.
Режим перегрузки	Работает с нагрузкой, превышающей его номинальную мощность.	Может быть разрешено краткосрочное превышение мощности, однако это приводит к перегреву. Потери возрастают.	Специальные режимы работы в условиях пиковой нагрузки, для краткосрочных эксплуатаций, например, в системах безопасности.
Режим при низком напряжении	Работает при снижении напряжения ниже номинального.	Элемент может испытывать избыточные токи, что приводит к большему тепловыделению и снижению эффективности.	Операции при нестабильных источниках питания или в условиях высоких нагрузок.
Режим при высоком напряжении	Работает при повышенном напряжении.	Может привести к повреждению изоляции, перегреву и преждевременному выходу из строя трансформатора.	Нестабильные электрические сети, временные перегрузки.
Режим без нагрузки	Когда подключен к сети, но не подключен к потребителю.	Потребление энергии минимально, однако все еще существует потребление потерь в магнитном поле и тепле.	Проверки, подготовка к эксплуатации.
Режим резонансных колебаний	Работает в условиях резонансных явлений в цепи.	Может возникать при неправильном проектировании цепи или трансформатора. Вреден для долговечности устройства.	Проблемы с настройкой и неправильная работа в специфических условиях, например, при частотных колебаниях.
Режим перегрева	Работает при перегрузке или недостаточной вентиляции, что приводит к перегреву.	При перегреве увеличиваются потери в виде тепла, что может привести к повреждениям изоляции и других компонентов.	С повышенным током или в жарком климате.
Режим нагрузки на холостом ходу	Работа при отсутствии внешней нагрузки, но с небольшой внутренней нагрузкой.	Потери на холостом ходу обычно минимальны, но существует потребление энергии для поддержания поля.	Диагностические и тестовые работы.

Расчет трансформатора

1. Мощность — это основная характеристика, которая определяет, сколько энергии он может передавать. Она рассчитывается по формуле:

P = U × I

где:

• P — мощность трансформатора (в ваттах),
• U — напряжение (в вольтах),
• I — ток (в амперах).

2. Коэффициент трансформации — это соотношение между напряжением на первичной и вторичной намотке. Он определяется как:

K = N₁ / N₂

где:

• K — коэффициент трансформации,
• N₁ — количество витков на первичке,
• N₂ — количество витков на вторичке.

3. Количество витков — для расчета количества витков в обмотках используются следующие зависимости:

• Для первичной: N₁ = U₁ / (4.44 × f × B × A)
• Для вторичной: N₂ = U₂ / (4.44 × f × B × A)

где:

• U₁, U₂ — напряжения на первичной и вторичной намотках (В),
• f — частота тока (Гц),
• B — магнитная индукция в сердечнике (Тл),
• A — площадь поперечного сечения сердечника (м²).

4. Ток в обмотке — рассчитывается по закону Ома:

I = P / U

5. Сечение проводников обмотки — расчёт производится исходя из допустимой плотности тока в проводе:

S = I / j

где:

• S — сечение проводника (мм²),
• I — ток в обмотке (А),
• j — допустимая плотность тока (обычно 2–4 А/мм²).

6. Сердечник — для расчета размеров сердечника используется формула:

A = P / (B × f × K)

где:

• A — площадь поперечного сечения сердечника,
• P — мощность,
• B — магнитная индукция,
• f — частота тока,
• K — коэффициент запаса.

Потери и КПД

При работе часть потребляемой энергии теряется в виде тепла, из-за чего КПД (коэффициент полезного действия) никогда не достигает 100%. Потери обусловлены несколькими физическими процессами, связанными с электрическими, магнитными и тепловыми явлениями.

Коэффициент полезного действия (КПД) определяется как отношение полезной выходной мощности к потребляемой входной мощности:

η = (P₂ / P₁) × 100%

Где:

• η – КПД, выраженный в процентах,
• P₁ – мощность, подведенная к первичной обмотке,
• P₂ – мощность, переданная во вторичную цепь.

Виды потерь в трансформаторе

Потери делятся на потери в магнитопроводе, потери в обмотках, потери от дополнительных эффектов.

Потери в обмотках (потери Джоуля)

Потери в катушках обусловлены сопротивлением проводников и подчиняются закону Джоуля-Ленца:

P_Cu = I² × R

Где:

• P_Cu – потери мощности в обмотках,
• I – ток в обмотке,
• R – электрическое сопротивление обмотки.

Так как данный элемент имеет две обмотки – первичную и вторичную, то общие потери в меди составляют:

P_Cu = I₁² × R₁ + I₂² × R₂

Способы уменьшения потерь:

• Использование проводников с большим сечением, чтобы уменьшить сопротивление.
• Применение медных проводов высокой проводимости.
• Оптимизация технологии намотки обмоток для снижения длины проводников.

Потери в магнитопроводе

Они связаны с процессами в магнитном сердечнике и состоят из:

А) Потери на гистерезис

Возникают из-за того, что магнитные элементы сердечника требуют энергии на перемагничивание материала. Потери на гистерезис подчиняются закону:

P_h ~ B_m^1.6

Где: B_m – максимальная магнитная индукция.

Способы уменьшения:

• Использование трансформаторной стали с низкими потерями на гистерезис.
• Применение специальных ферромагнитных материалов с узкими петлями гистерезиса.

Б) Потери на вихревые токи

Вихревые токи представляют собой паразитные электрические токи, которые наводятся в металлическом сердечнике под действием переменного магнитного поля. Эти токи нагревают сердечник, создавая дополнительные потери.

Потери на вихревые токи определяются законом:

P_e ~ B_m² × f² × d²

Где:

• f – частота переменного тока,
• d – толщина пластин магнитопровода.

Способы уменьшения:

• Ламинирование сердечника: использование тонких изолированных пластин вместо цельного металлического сердечника.
• Применение материалов с высоким удельным сопротивлением.
• Использование специального электротехнического покрытия на пластинах.

Дополнительные потери

А) Потери от рассеяния магнитного поля

Часть магнитного потока не замыкается через сердечник, а рассеивается в окружающее пространство. Это приводит к дополнительным потерям энергии.

Б) Потери от вихревых токов в обмотках

При высоких частотах в намотках возникают дополнительные вихревые токи, увеличивающие потери.

В) Потери от нагрева трансформатора

Тепло выделяется из-за всех вышеописанных потерь и может привести к перегреву устройства, что снижает срок его службы.

Коэффициент полезного действия

КПД элемента рассчитывается как:

η = ((S — (P_Cu + P_h + P_e)) / S) × 100%

Где:

• S – полная мощность,
• P_Cu – потери в меди,
• P_h – потери на гистерезис,
• P_e – потери на вихревые токи.

Для современных трансформаторов КПД может достигать 98-99% за счет минимизации потерь.

Уравнение намагничивающих сил и токов

Основные понятия

Намагничивающая сила (F_m) создается током, протекающим по обмоткам, и определяет магнитный поток в сердечнике.

Уравнение намагничивающей силы выражается через закон полного тока:

F_m = Σ(I × N)

Где:

• F_m – намагничивающая сила (А·виток),
• I – ток в обмотке (А),
• N – количество витков.

По закону Ампера:

H × l = N₁ × I₁ + N₂ × I₂

Где:

• H – напряженность магнитного поля,
• l – средняя длина магнитопровода,
• N₁, N₂ – количество витков первичной и вторичной обмоток,
• I₁, I₂ – токи в этих обмотках.

Учет потерь при расчете токов

Если учесть потери, то уравнение модифицируется с добавлением потерь в виде активных сопротивлений обмоток:

U₁ = E₁ + I₁ × R₁ + j × I₁ × X₁

U₂ = E₂ + I₂ × R₂ + j × I₂ × X₂

Где:

• E₁, E₂ – ЭДС в первичной и вторичной обмотках,
• R₁, R₂ – активные сопротивления обмоток,
• X₁, X₂ – индуктивные сопротивления обмоток.

Таким образом, потери в нём включают потери в меди (тепловые потери в обмотках), потери в сердечнике (гистерезис и вихревые токи), а также дополнительные потери. КПД трансформатора выражает эффективность преобразования энергии и обычно превышает 95%. Уравнение намагничивающих сил связывает токи в обмотках с создаваемым магнитным потоком, а при расчете учитываются потери в реальных условиях работы.

Пример расчета сетевого трансформатора

Для наглядности рассчитаем параметры на основе конкретных данных. Рассмотрим расчет однофазного понижающего для питания бытовой техники, который должен преобразовать напряжение сети с 220 В до 12 В.

Исходные данные:

• Напряжение на первичной обмотке (U₁) = 220 В
• Напряжение на вторичной обмотке (U₂) = 12 В
• Мощность трансформатора (P) = 60 Вт
• Частота тока (f) = 50 Гц
• Магнитная индукция (B) = 1.2 Тл

1. Расчет коэффициента трансформации

Коэффициент трансформации определяется как отношение напряжения на первичной обмотке к напряжению на вторичной:

K = U₁ / U₂

Подставляем значения:

K = 220 / 12 = 18.33

То есть коэффициент трансформации равен 18.33. Это означает, что напряжение на вторичной обмотке будет в 18.33 раза меньше, чем на первичной.

2. Расчет тока в обмотках

Для расчета тока в обмотках можно использовать следующую формулу:

I = P / U

Для первичной обмотки:

I₁ = P / U₁ = 60 / 220 ≈ 0.273 А

Для вторичной обмотки:

I₂ = P / U₂ = 60 / 12 = 5 А

Таким образом, ток в первичной обмотке составляет 0.273 А, а во вторичной — 5 А.

3. Расчет количества витков на обмотках

Теперь рассчитаем количество витков на первичной и вторичной обмотке. Для этого используем международную формулу СИ:

N = U / (4.44 × f × B × A)

Где:

• N — количество витков,
• U — напряжение (В),
• f — частота тока (Гц),
• B — магнитная индукция (Тл),
• A — площадь поперечного сечения сердечника (м²).

Примем, что площадь поперечного сечения сердечника составляет 10 см² (что в метрах равно 10 × 10^-4 м² = 0.001 м² или 1.0 × 10^-3 м²).

Для первичной:

N₁ = 220 / (4.44 × 50 × 1.2 × 0.001) = 220 / 0.2664 ≈ 826 витков

Для вторичной:

N₂ = 12 / (4.44 × 50 × 1.2 × 0.001) = 12 / 0.2664 ≈ 45 витков

Таким образом, количество витков на первичной обмотке составляет примерно 826 витков, а на вторичной — около 45 витков.

4. Сечение проводников

Для выборки сечения проводников принимаем допустимую плотность тока j = 3 А/мм².

Используем формулу:

S = I / j

Где:

• S — сечение проводника (мм²),
• I — ток в обмотке (А),
• j — допустимая плотность тока (3 А/мм²).

Для первичной:

S₁ = 0.273 / 3 ≈ 0.091 мм²

Для вторичной:

S₂ = 5 / 3 ≈ 1.67 мм²

Таким образом, сечение проводника для первичной обмотки составляет примерно 0.091 мм², а для вторичной — 1.67 мм².

Итоги расчетов:

1. Коэффициент трансформации (K) = 18.33
2. Ток в первичной (I₁) = 0.273 А
3. Ток во вторичной (I₂) = 5 А
4. Количество витков на первичной (N₁) ≈ 826 витков
5. Количество витков на вторичной (N₂) ≈ 45 витков
6. Сечение проводников для первичной (S₁) ≈ 0.091 мм²
7. Сечение проводников для вторичной (S₂) ≈ 1.67 мм²

Это базовый пример расчета, который может быть использован для питания бытовых устройств.

Пример расчета трехфазного трансформатора

Рассмотрим расчет трехфазного трансформатора для преобразования напряжения с 6 кВ до 380 В для питания промышленного оборудования.

Исходные данные:

• Напряжение на первичной обмотке (U₁) = 6 000 В
• Напряжение на вторичной обмотке (U₂) = 380 В
• Мощность трансформатора (S) = 100 кВА (100 000 ВА)
• Частота тока (f) = 50 Гц
• Магнитная индукция (B) = 1.2 Тл
• Коэффициент мощности (cosφ) = 0.9

1. Расчет коэффициента трансформации

K = U₁ / U₂

Подставляем значения:

K = 6000 / 380 ≈ 15.79

Коэффициент трансформации составляет 15.79.

2. Расчет тока в обмотках

Формула для трехфазной сети:

I = S / (√3 × U)

Для первичной:

I₁ = 100 000 / (1.732 × 6000) ≈ 9.6 А

Для вторичной:

I₂ = 100 000 / (1.732 × 380) ≈ 151.9 А

Таким образом, ток в первичной обмотке составляет примерно 9.6 А, а во вторичной — около 151.9 А.

3. Расчет количества витков на обмотках

Примем, что площадь поперечного сечения сердечника фазы составляет 200 см² (что в метрах равно 200 × 10^-4 м² = 0.02 м² или 2.0 × 10^-2 м²).

Формула для расчета количества витков:

N = U / (4.44 × f × B × A)

Для первичной:

N₁ = 6000 / (4.44 × 50 × 1.2 × 0.02) = 6000 / 5.328 ≈ 1126 витков

Для вторичной:

N₂ = 380 / (4.44 × 50 × 1.2 × 0.02) = 380 / 5.328 ≈ 71 виток

Таким образом, количество линейных витков на первичной обмотке составляет около 1126 витков, а на вторичной — около 71 витка.

4. Сечение проводников

При плотности тока j = 3 А/мм²:

S = I / j

Для первичной:

S₁ = 9.6 / 3 = 3.2 мм²

Для вторичной:

S₂ = 151.9 / 3 ≈ 50.6 мм²

Итоги расчетов:

1. Коэффициент трансформации (K) = 15.79
2. Ток в первичной (I₁) ≈ 9.6 А
3. Ток во вторичной (I₂) ≈ 151.9 А
4. Количество витков на первичной (N₁) ≈ 1126 витков
5. Количество витков на вторичной (N₂) ≈ 71 виток
6. Сечение проводников для первичной (S₁) ≈ 3.2 мм²
7. Сечение проводников для вторичной (S₂) ≈ 50.6 мм²

Пример расчета трансформатора тока

Рассмотрим расчет ТТ для измерения тока в цепи с номинальным значением 500 А с выходом на измерительное оборудование с номинальным током 5 А.

Исходные данные:

• Номинальный ток в первичной цепи (I₁) = 500 А
• Номинальный ток во вторичной цепи (I₂) = 5 А
• Частота тока (f) = 50 Гц
• Магнитная индукция (B) = 1.2 Тл
• Напряжение на первичной стороне (U₁) = 220 В
• Напряжение на вторичной стороне (U₂) = 5 В

1. Расчет коэффициента трансформации

K = I₁ / I₂ = 500 / 5 = 100

2. Расчет количества витков на обмотках

Предположим, что площадь поперечного сечения сердечника составляет 15 см² (что в квадратных метрах равно 15 × 10^-4 м² = 0.0015 м² или 1.5 × 10^-3 м²).

Формула расчета витков:

N = U / (4.44 × f × B × A)

Для первичной обмотки:

N₁ = 220 / (4.44 × 50 × 1.2 × 0.0015) = 220 / 0.3996 ≈ 551 виток

Для вторичной обмотки:

N₂ = 5 / (4.44 × 50 × 1.2 × 0.0015) = 5 / 0.3996 ≈ 13 витков

3. Расчет тока во вторичной обмотке

I₂ = I₁ / K = 500 / 100 = 5 А

4. Расчет сечения проводников

При допустимой плотности тока j = 3 А/мм²:

Для первичной:

S₁ = 500 / 3 ≈ 166.7 мм²

Для вторичной:

S₂ = 5 / 3 ≈ 1.67 мм²

Итоги расчетов:

1. Коэффициент трансформации (K) = 100
2. Количество витков на первичной обмотке (N₁) ≈ 551 виток
3. Количество витков на вторичной обмотке (N₂) ≈ 13 витков
4. Ток во вторичной обмотке (I₂) = 5 А
5. Сечение проводников для первичной обмотки (S₁) ≈ 166.7 мм²
6. Сечение проводников для вторичной обмотки (S₂) ≈ 1.67 мм²

Применение в различных областях

Они находят применение в различных сферах, где необходимо преобразование электроэнергии. Рассмотрим несколько ключевых областей их использования.

• Энергетика. В энергетических системах используются для передачи электроэнергии на большие расстояния. Для этого применяются высоковольтные, которые понижают или повышают напряжение в электрических сетях, что позволяет эффективно передавать электроэнергию с минимальными потерями.
• Промышленность. Для обеспечения стабильного электроснабжения оборудования с необходимыми уровнями напряжения и тока. Они применяются в производственных линиях, на предприятиях для питания различных машин и механизмов.
• Сварочные установки. В сварочном оборудовании используются трансформаторы, которые обеспечивают нужное напряжение и ток для сварки металлов. Они также могут быть как однофазными, так и трехфазными.
• Блоки питания. Преобразуют высокое напряжение в низкое, необходимое для питания электрических устройств, таких как компьютеры, телевизоры и другие электронные приборы.
• Электроснабжение. В распределительных сетях и в электроснабжении жилых и промышленных объектов помогают регулировать напряжение, обеспечивая безопасное и эффективное подключение потребителей.

Выводы по теме

Трансформаторы являются одними из самых важных устройств в электротехнике и энергетике, обеспечивая преобразование напряжения, распределение электрической энергии и снижение потерь при передаче. Их работа основана на принципах электромагнитной индукции, а эффективность достигается за счет оптимального проектирования магнитопровода, обмоток и минимизации потерь.

Современные элементы обладают высоким КПД, который может превышать 98%, что достигается за счет снижения потерь в меди и магнитопроводе. Потери в обмотках обусловлены электрическим сопротивлением проводников, в то время как потери в сердечнике связаны с гистерезисом и вихревыми токами. Для их уменьшения применяются высококачественные трансформаторные стали, тонкие изолированные пластины магнитопровода, а также специальные технологии намотки обмоток.

Работа описывается уравнениями электромагнитных процессов, включающими закон Ампера, уравнение намагничивающей силы и балансы напряжений в обмотках. В реальных условиях эксплуатации учитываются паразитные эффекты, такие как рассеяние магнитного поля, вихревые токи в обмотках и дополнительные тепловые потери.

Проектирование и расчет включают выбор оптимального сечения проводов, количества витков, типа магнитопровода и параметров охлаждения. Для разных типов – силовых, измерительных, импульсных, сварочных – используются различные принципы построения, адаптированные под их функциональное назначение.

В энергетике позволяют эффективно передавать электрическую энергию на большие расстояния, снижая потери при передаче благодаря высокому напряжению. В промышленности и бытовых устройствах они обеспечивают работу электроприборов, электродвигателей и систем автоматического управления. В силовых применяются системы защиты, охлаждения и регулирования параметров, что гарантирует их надежную и безопасную эксплуатацию.

Современные тенденции в развитии трансформаторостроения направлены на повышение энергоэффективности, использование экологически безопасных материалов, внедрение цифровых технологий мониторинга состояния оборудования. Применение интеллектуальных систем контроля позволяет в реальном времени отслеживать параметры работы, предотвращать аварийные ситуации и продлевать срок службы оборудования.

Таким образом, эти элементы остаются неотъемлемым элементом электрических сетей, промышленного оборудования и бытовой техники. Их конструктивные особенности, принципы работы и методы расчета позволяют разрабатывать надежные и эффективные устройства для различных сфер применения.

Литература

• Устройство и схемы включения трансформаторов тока — книга в PDF
• Кулдин. Трансформаторы. Учебное пособие в PDF
• Калькулятор проектирования трансформаторов
