Что такое вольт-амперная характеристика
Это зависимость силы тока, протекающего через электрический элемент или цепь, от напряжения, приложенного к этому элементу. Проще говоря, ВАХ показывает, как изменяется ток, когда меняем напряжение, и тем самым раскрывает электрические свойства объекта. Это понятие универсально: оно применимо к проводникам, резисторам, полупроводникам, источникам питания и даже таким явлениям, как газовый разряд при сварке. Понимание ВАХ необходимо для анализа поведения любых электрических систем, будь то простая лампочка или сложный транзисторный усилитель.
На практике ВАХ обычно представляют в виде графика, где по горизонтальной оси (X) откладывается напряжение (U, измеряемое в вольтах), а по вертикальной (Y) – сила тока (I, измеряемая в амперах). Форма этого графика зависит от свойств элемента. Например, для металлического проводника или резистора ВАХ будет прямой линией, так как ток пропорционален напряжению согласно закону Ома: I = U/R, где R – сопротивление. Это означает, что если напряжение увеличивается в два раза, ток тоже удваивается, а сопротивление остается неизменным. Такой тип зависимости называют линейным, и он характерен для многих простых элементов.
Но не все элементы подчиняются этой простой пропорции. Возьмем, к примеру, полупроводниковый диод. При обратном напряжении (когда плюс подключен к катоду, а минус к аноду) ток через диод практически отсутствует – всего несколько микроампер из-за утечек. Но стоит подать прямое напряжение (плюс к аноду, минус к катоду), и после определенного порога – примерно 0,7 В для кремниевых диодов – ток начинает стремительно расти. Такой график уже не будет прямой линией, а примет форму экспоненциальной кривой. Это пример нелинейной ВАХ, где сопротивление элемента меняется в зависимости от приложенного напряжения.
ВАХ может быть не только графической, но и математической. Для линейных элементов это простое уравнение I = U/R, а для нелинейных, таких как диоды, используется более сложная зависимость, например, I = I₀(e^(U/U_T) — 1), где I₀ – ток насыщения, U_T – температурный потенциал. Но даже без глубоких формул ВАХ дает наглядное представление о том, как элемент работает, какие у него пределы и особенности. Это делает ее незаменимым инструментом для инженеров, студентов и всех, кто изучает электричество. Теперь, когда мы разобрались с определением, давайте узнаем, как такую характеристику можно построить.
Основы построения графика
Построение вольт-амперной характеристики – это практический процесс, который позволяет увидеть зависимость тока от напряжения наглядно. Для этого нужно измерить ток и напряжение на элементе при разных условиях, а затем перенести данные на график. Давайте разберем, как это делается, шаг за шагом, чтобы вы могли повторить эксперимент самостоятельно, будь то дома или в лаборатории.
Для начала вам понадобится несколько простых инструментов: регулируемый источник питания (например, батарея с переменным резистором или лабораторный блок), амперметр для измерения тока, вольтметр для измерения напряжения и, конечно, сам элемент, чью ВАХ вы хотите изучить – скажем, проводник или резистор. Схема подключения проста: источник питания соединяется с элементом через амперметр, включенный последовательно, а вольтметр подключается параллельно элементу, чтобы измерять напряжение непосредственно на нем. Важно соблюдать полярность, особенно если вы работаете с полупроводниками, такими как диоды или стабилитроны.
Теперь приступаем к измерениям. Установите минимальное напряжение на источнике – например, 0 В – и запишите показания амперметра. Затем постепенно увеличивайте напряжение с небольшим шагом (0,1 В, 0,5 В или 1 В в зависимости от диапазона) и для каждого значения фиксируйте ток. Допустим, вы измеряете ВАХ проводника с сопротивлением 10 Ом. Вот пример данных: при 0 В ток 0 А, при 1 В – 0,1 А, при 2 В – 0,2 А, при 3 В – 0,3 А, при 5 В – 0,5 А. Эти пары значений (U, I) – ваши точки для графика.
Далее берете лист бумаги или открываете графический редактор, рисуете оси координат: горизонтальная – напряжение (U), вертикальная – ток (I). Отмечаете точки: (0, 0), (1, 0.1), (2, 0.2), (3, 0.3), (5, 0.5) – и соединяете их линией. В случае проводника получится прямая, начинающаяся из начала координат. Наклон этой линии имеет физический смысл: он равен проводимости (1/R), а обратный наклон – сопротивлению (R = U/I). Для нашего примера наклон 0,1 А/В, значит, R = 1/0,1 = 10 Ом, что подтверждает исходное значение.

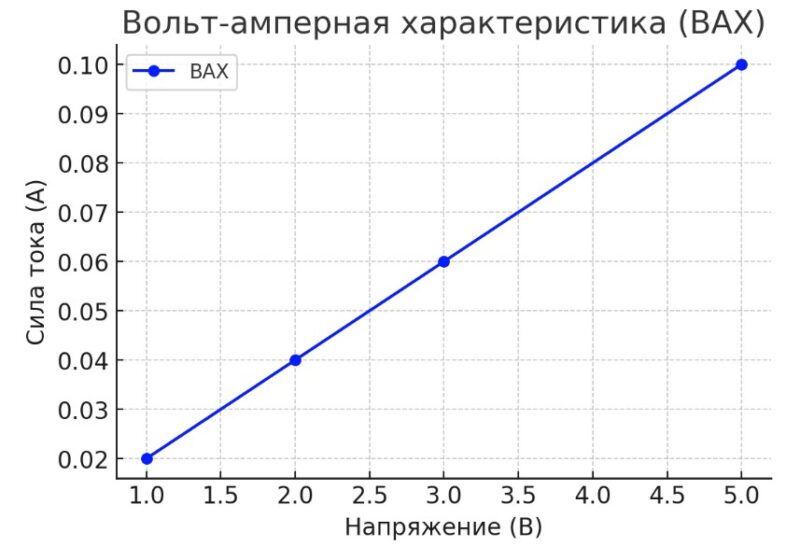

Если вы работаете с резистором, например, на 50 Ом, процесс тот же. Данные могут быть такими: 1 В – 0,02 А, 2 В – 0,04 А, 3 В – 0,06 А, 5 В – 0,1 А. График снова будет прямой, но с меньшим наклоном (0,02 А/В), что соответствует большему сопротивлению: R = 1/0,02 = 50 Ом. Этот метод прост, но требует аккуратности: проверяйте подключение приборов и убедитесь, что источник не превышает допустимые пределы элемента.
Для нелинейных элементов, таких как диоды, процесс чуть сложнее: нужно больше точек в области изменения поведения (например, около порога 0,7 В), но принцип тот же. Построив ВАХ, вы получите визуальное представление о работе элемента, что поможет в дальнейшем анализе. Теперь, когда мы освоили основы построения, давайте рассмотрим, какие виды характеристик бывают.
Виды вольт-амперных характеристик

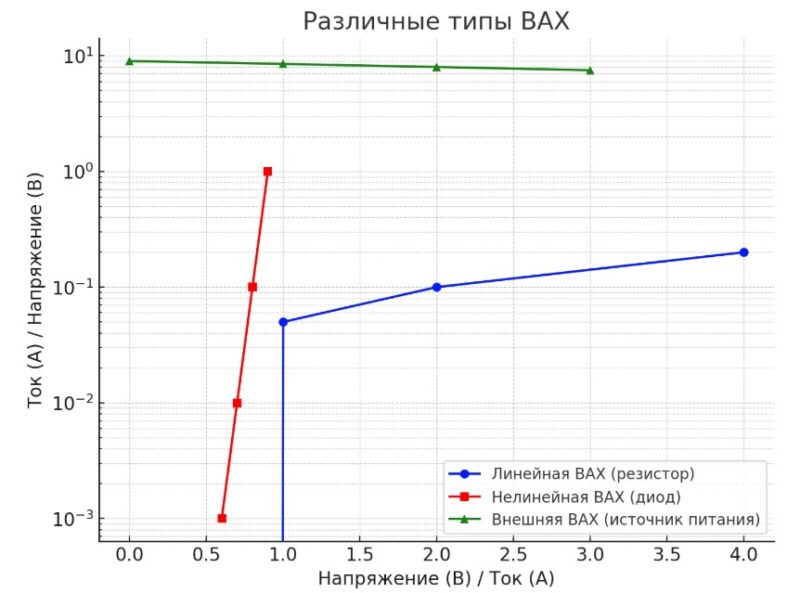

Вольт-амперные характеристики различаются по форме и свойствам в зависимости от того, какой элемент или система изучается. Эти различия определяют, как элемент ведет себя в цепи и для чего он подходит. Давайте подробно разберем основные типы ВАХ, чтобы понять их особенности и области применения.
- Первый тип – линейная ВАХ. Она характерна для элементов, где ток прямо пропорционален напряжению, а сопротивление остается постоянным. Классические примеры – металлические проводники и резисторы. На графике такая характеристика выглядит как прямая линия, начинающаяся из точки (0, 0). Например, для резистора 20 Ом при 1 В ток будет 0,05 А, при 2 В – 0,1 А, при 4 В – 0,2 А. Наклон линии равен 1/R, и эта простота делает линейные элементы основой многих электрических цепей, где требуется предсказуемое поведение.
- Второй тип – нелинейная ВАХ. Здесь зависимость тока от напряжения сложнее, и сопротивление меняется в зависимости от условий. Такие характеристики свойственны полупроводникам, лампам накаливания, газовым разрядам. Например, у диода ток при обратном напряжении почти нулевой (единицы микроампер), но при прямом напряжении после 0,7 В он резко возрастает: 0,6 В – 1 мА, 0,7 В – 10 мА, 0,8 В – 100 мА. График – кривая, часто экспоненциальная, что отражает сложные физические процессы внутри элемента. Нелинейность делает такие элементы незаменимыми для выпрямления, усиления или переключения.
- Третий вид – статическая и динамическая ВАХ. Статическая описывает поведение элемента в установившемся режиме, когда ток и напряжение стабильны. Например, ВАХ резистора при постоянном токе – это статическая характеристика. Динамическая же учитывает изменения во времени, например, при быстром переключении транзистора в усилителе. Для транзисторов различают еще входные (между базой и эмиттером) и выходные (между коллектором и эмиттером) характеристики, каждая из которых может быть статической или динамической в зависимости от задачи.
- Четвертый тип – внешняя ВАХ источников питания. Она показывает, как напряжение на выходе источника зависит от тока нагрузки. Для идеального источника график – горизонтальная линия: напряжение, скажем, 12 В, не меняется при любом токе. Но у реального источника, например, батареи, напряжение падает с ростом нагрузки из-за внутреннего сопротивления: 9 В без нагрузки, 8,5 В при 1 А, 8 В при 2 А. Это падающая линия, которая помогает оценить качество источника.
Каждый тип имеет свои особенности и применение, и понимание этих различий – ключ к правильному анализу схемы. Теперь давайте углубимся в конкретные примеры, начиная с проводников.
ВАХ проводников
Металлические проводники – один из простейших объектов для изучения ВАХ, так как их поведение описывается законом Ома: ток прямо пропорционален напряжению, а сопротивление постоянно. Это делает их ВАХ линейной, что удобно для анализа и расчетов. Давайте разберем это подробнее на примере и узнаем, как использовать такую характеристику.

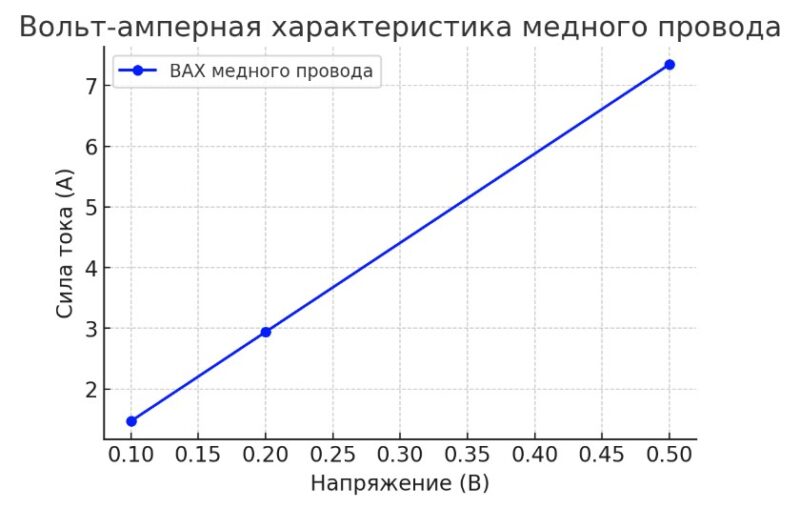

Возьмем медный провод длиной 2 м и сечением 0,5 мм². Сопротивление меди примерно 0,017 Ом·мм²/м, значит, для нашего провода R = (0,017 × 2) / 0,5 = 0,068 Ом. Подключим его к источнику питания и проведем измерения. При напряжении 0,1 В ток будет I = 0,1 / 0,068 ≈ 1,47 А, при 0,2 В – 2,94 А, при 0,5 В – 7,35 А. Записываем данные: (0,1; 1,47), (0,2; 2,94), (0,5; 7,35). На графике эти точки образуют прямую линию, идущую из начала координат. Наклон линии – это проводимость (1/R), а обратный наклон – сопротивление. Проверим: R = 0,1 / 1,47 ≈ 0,068 Ом, что совпадает с расчетом.

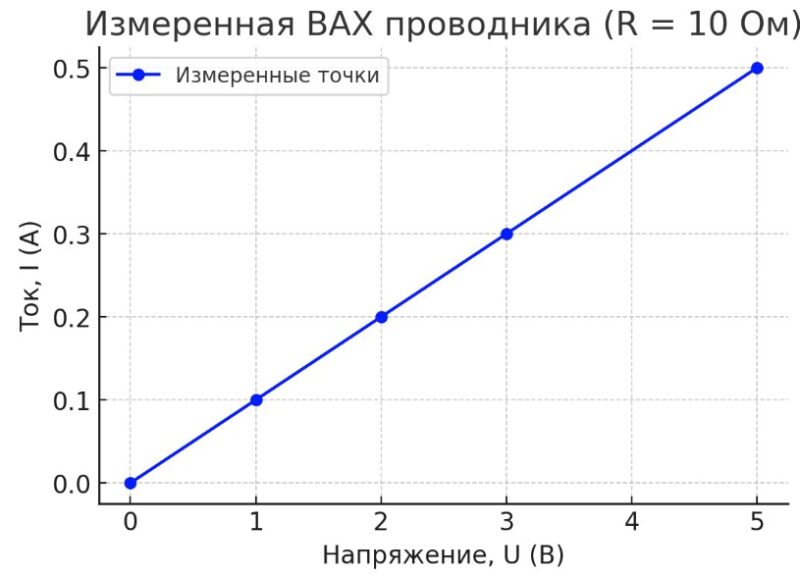

Как построить такую ВАХ? Подключите провод к источнику через амперметр, а вольтметр – параллельно проводу. Установите напряжение, начиная с 0 В, и с шагом 0,1 В измеряйте ток до разумного предела (учитывайте нагрев провода!). Перенесите точки на график – и вы увидите прямую. Сопротивление можно определить для любой точки: R = U/I, или по наклону: если наклон 14,7 А/В, то R = 1/14,7 ≈ 0,068 Ом. Это простой способ проверить проводимость материала или длину провода, если сопротивление известно.
ВАХ проводника полезна в задачах: например, если дана характеристика с точками (0,2; 0,5) и (0,4; 1,0), то R = 0,2 / 0,5 = 0,4 Ом. Это может быть провод или участок цепи, и такой анализ помогает в проектировании. Теперь перейдем к резисторам, чья ВАХ тоже линейна, но с другими особенностями.
ВАХ резисторов
Резисторы – еще один пример элементов с линейной ВАХ, так как их сопротивление фиксировано и не зависит от тока или напряжения (в разумных пределах). Это делает их поведение предсказуемым, а графики – простыми для анализа. Давайте рассмотрим, как строится и используется ВАХ резистора, с примерами и расчетами.
Возьмем резистор номиналом 100 Ом. Подключим его к источнику питания и измерим ток при разных напряжениях. При 1 В ток I = 1 / 100 = 0,01 А, при 2 В – 0,02 А, при 5 В – 0,05 А, при 10 В – 0,1 А. Данные: (1; 0,01), (2; 0,02), (5; 0,05), (10; 0,1). На графике эти точки образуют прямую линию с наклоном 0,01 А/В, что соответствует проводимости 1/R = 0,01, или R = 1/0,01 = 100 Ом. Это подтверждает номинал резистора.

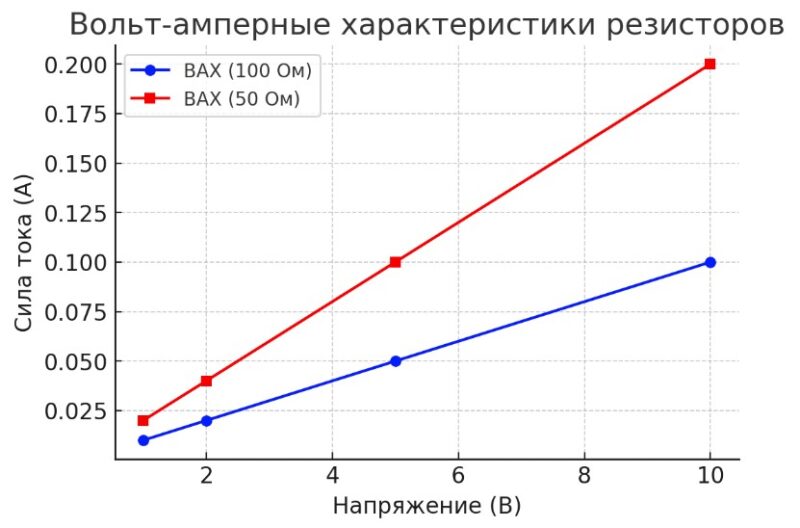

Сравним с резистором на 50 Ом: 1 В – 0,02 А, 2 В – 0,04 А, 5 В – 0,1 А, 10 В – 0,2 А. Наклон здесь 0,02 А/В, R = 1/0,02 = 50 Ом. График тоже прямой, но круче, что логично: меньшее сопротивление – больший ток при том же напряжении. Наклон ВАХ – это визуальный индикатор сопротивления: чем он меньше, тем больше R.
ВАХ резистора полезна для проверки его исправности или номинала. Например, если при 3 В ток 0,03 А, то R = 3 / 0,03 = 100 Ом – резистор в порядке. Если график отклоняется от прямой, это может указывать на повреждение или перегрев. В цепях ВАХ резисторов помогает рассчитать токи и напряжения, что делает ее базовым инструментом в электротехнике.
ВАХ полупроводников
Полупроводники, такие как диоды и транзисторы, имеют нелинейную ВАХ из-за особенностей их структуры и физических процессов. Это делает их поведение сложнее, но интереснее и полезнее для электроники. Давайте разберем ВАХ полупроводников на примере диода, с учетом всех нюансов.

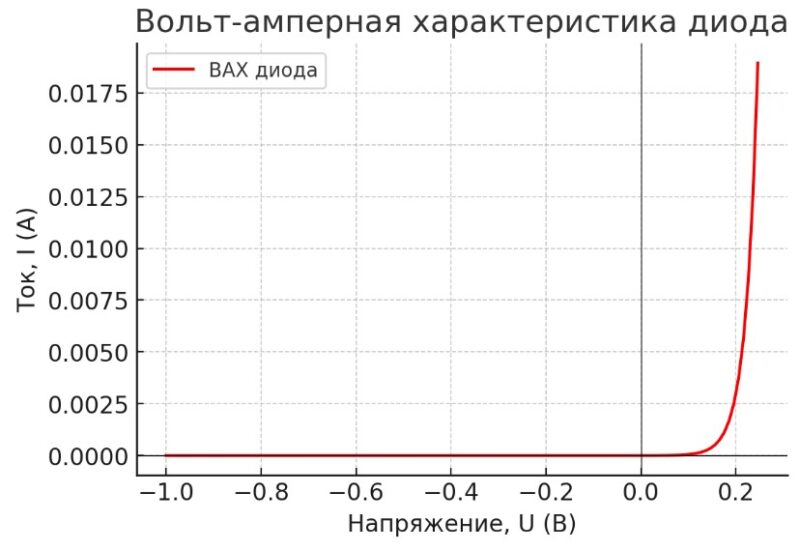

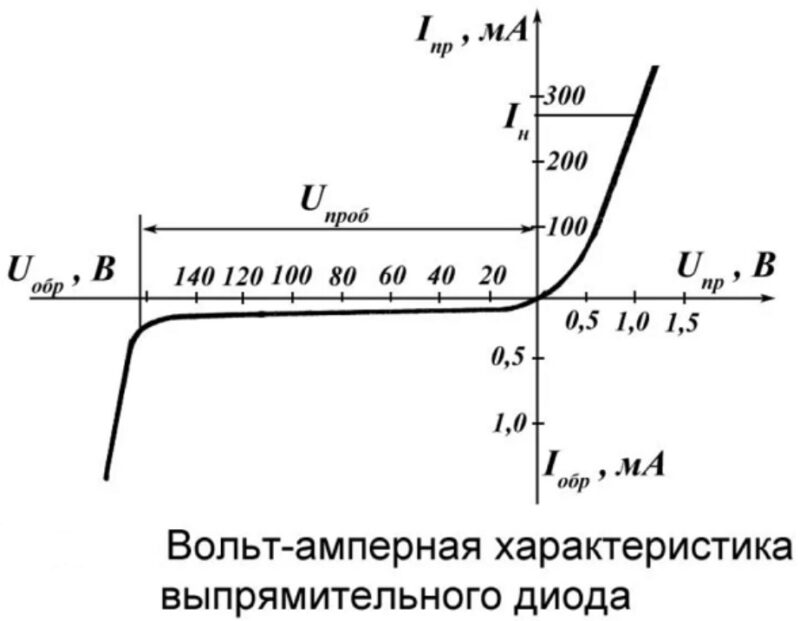

Для кремниевого диода ВАХ резко различается в прямом и обратном направлениях. При обратном напряжении (например, от -5 В до 0 В) ток минимален – несколько микроампер из-за утечек. При прямом напряжении до 0,6 В ток тоже мал (0,1–1 мА), но после порога 0,7 В он растет экспоненциально: 0,7 В – 10 мА, 0,8 В – 100 мА, 0,9 В – 1 А. График: почти плоский при отрицательном U, затем резкий подъем после 0,7 В, похожий на экспоненту.
Температура влияет на ВАХ: при нагреве порог снижается (на 2 мВ/°C), а ток растет быстрее. Например, при 50°C порог может быть 0,65 В вместо 0,7 В. Материал тоже важен: у германиевых диодов порог около 0,3 В. Построение ВАХ диода требует точности: измеряйте с шагом 0,1 В до порога, затем чаще, чтобы поймать экспоненциальный рост.
ВАХ полупроводников лежит в основе их применения: диоды используют для выпрямления (пропускают ток только в одну сторону), защиты цепей и сигнальных устройств. График помогает определить рабочую точку и пределы элемента.
ВАХ транзисторов

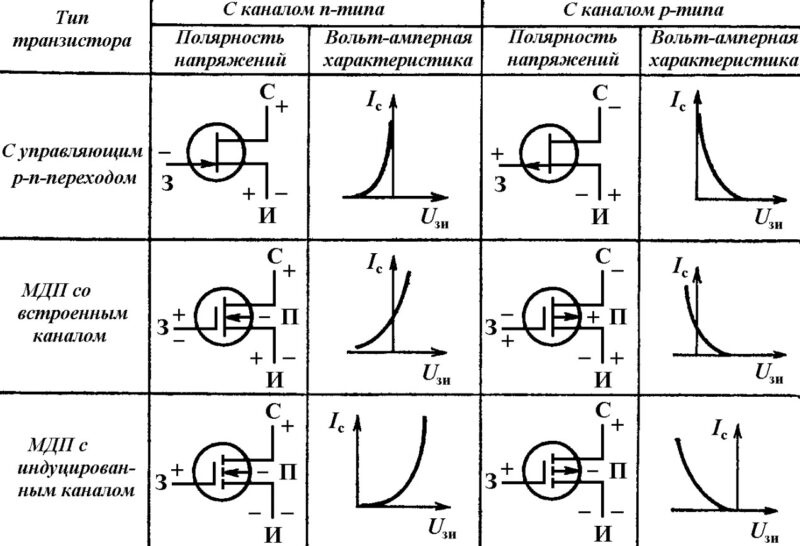

Транзисторы – более сложные полупроводники, и их характеристика делится на входную и выходную. Для биполярного транзистора (npn) входная ВАХ (база-эмиттер) похожа на диодную: при 0,6 В ток базы 1 мкА, при 0,7 В – 10 мкА, при 0,8 В – 100 мкА. Выходная ВАХ (коллектор-эмиттер) показывает ток коллектора при фиксированном токе базы. Например, при Iб = 10 мкА: 1 В – 1 мА, 5 В – 1,2 мА, 10 В – 1,2 мА (насыщение).
Для полевых транзисторов ВАХ зависит от напряжения затвора. При Uз = 2 В ток стока растет с Uси: 1 В – 0,5 А, 5 В – 1 А, затем насыщается. Графики нелинейны и имеют области линейного роста и плато. Это важно для усилителей и переключателей, где транзисторы управляют большими токами малыми сигналами.
ВАХ источников питания

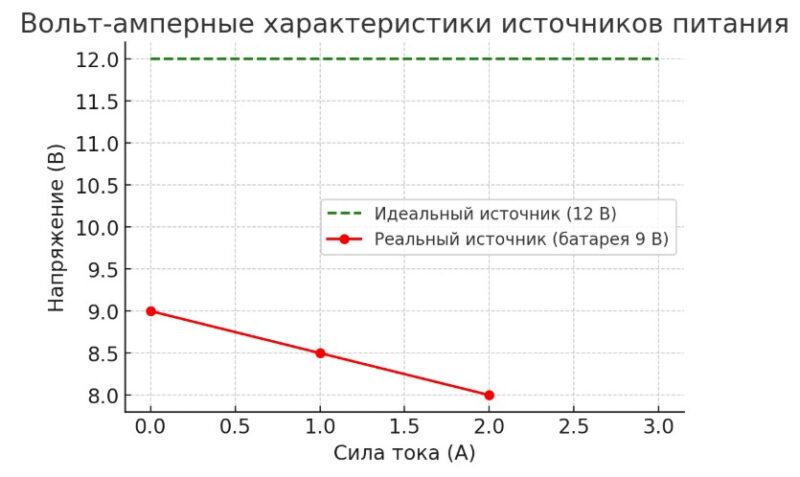

Внешняя ВАХ источника питания показывает, как выходное напряжение меняется с током нагрузки. Идеальный источник дает постоянное напряжение (12 В при любом токе), но реальный – падает. Для батареи 9 В: 0 А – 9 В, 1 А – 8,5 В, 2 А – 8 В. График – падающая линия, наклон которой зависит от внутреннего сопротивления (Rвн = ΔU/ΔI).
Это помогает оценить пригодность источника: малое падение – высокое качество. Используют при выборе батарей или блоков питания для устройств.
ВАХ диодов и ламп

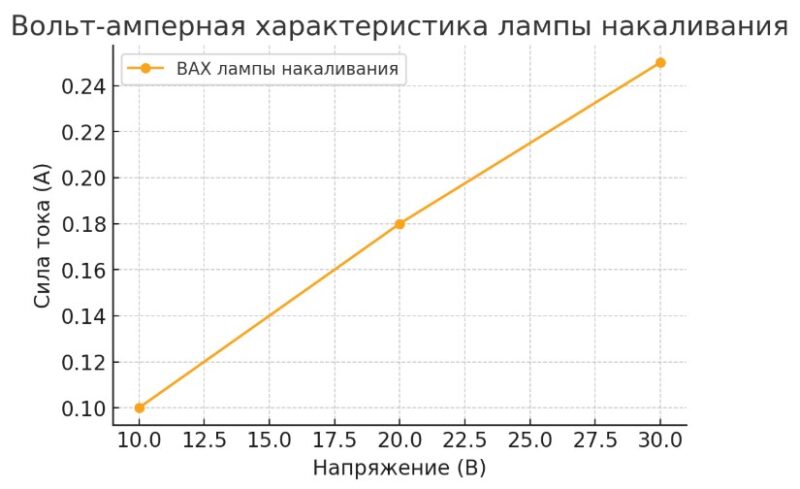

Мы уже обсуждали ВАХ диода: экспоненциальный рост при прямом напряжении. Лампа накаливания – другой пример нелинейности. При 10 В – 0,1 А, 20 В – 0,18 А, 30 В – 0,25 А. Сопротивление растет с нагревом (от 100 Ом до 120 Ом), график изгибается. Это отличие от диода показывает влияние термических эффектов.
ВАХ газов и электродуги

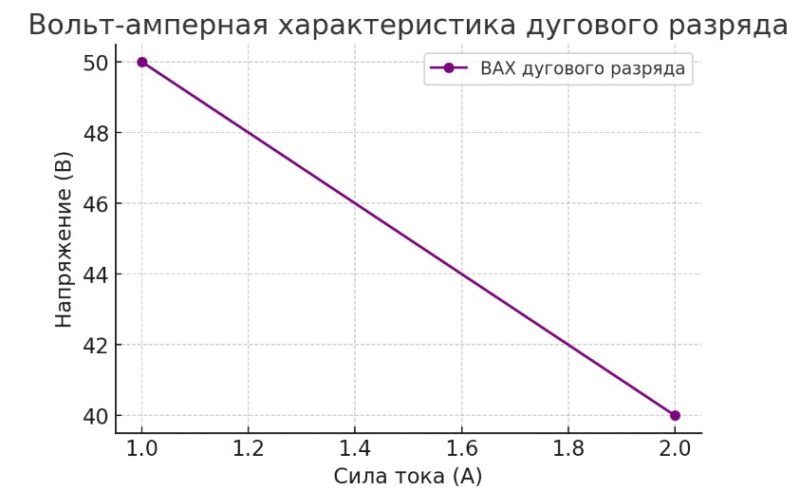

График газового разряда имеет три участка: темновой (ток мал), тлеющий (U растет с I), дуговой (U падает при росте I). Для дуги: 50 В – 1 А, 40 В – 2 А. Падающая ВАХ важна для сварки, где дуга поддерживает мощность при низком напряжении.
ВАХ фотоэффекта

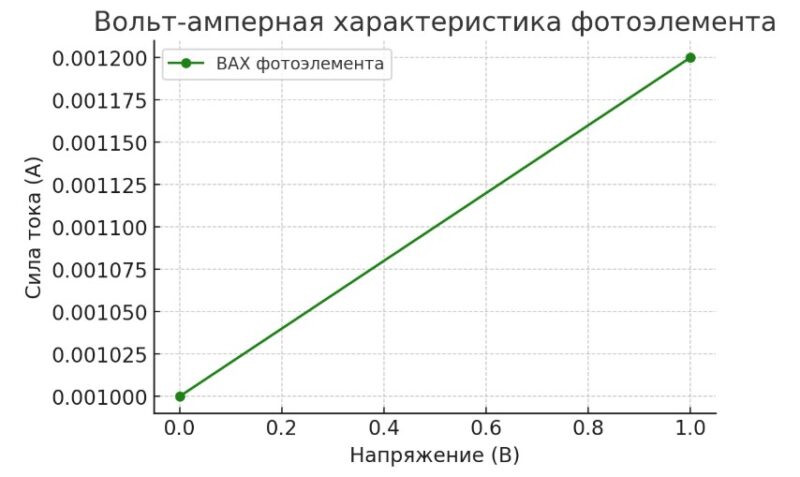

При 0 В ток зависит от света (1 мА), при 1 В – насыщение (1,2 мА). График – кривая с плато, где ток ограничен фотонами. Это основа солнечных батарей.
Сравнительная таблица
| Элемент | Форма графика | Диапазон напр. (U) | Диапазон тока (I) | Линейность | Особенности |
|---|---|---|---|---|---|
| Проводник | Прямая линия | 0–5 В | 0–0,5 А | Линейная | Ток пропорционален напряжению (I = U/R), R постоянно |
| Резистор | Прямая линия | 0–10 В | 0–0,2 А | Линейная | Постоянное сопротивление, наклон графика = 1/R |
| Полупроводниковый диод | Экспоненциальная кривая | -5–1 В | -0,01–100 мА | Нелинейная | Порог 0,7 В (кремний), ток растет резко при прямом U |
| Транзистор (биполярный) | Нелинейная (входная – экспонента, выходная – с насыщением) | Вход: 0–0,8 В, Выход: 0–10 В | Вход: 0–100 мкА, Выход: 0–5 мА | Нелинейная | Вход как диод, выход зависит от тока базы |
| Лампа накаливания | Кривая, изгибающаяся вверх | 0–30 В | 0–0,3 А | Нелинейная | Сопротивление растет с нагревом, ток растет медленнее U |
| Источник питания | Падающая прямая линия | 8–12 В | 0–2 А | Линейная (условно) | Напряжение падает с ростом тока из-за Rвн |
| Газовый разряд (дуга) | Падающая кривая | 20–50 В | 0–5 А | Нелинейная | Напряжение снижается при росте тока в дуговом режиме |
| Фотоэлемент | Кривая с насыщением | -1–1 В | 0–1,5 мА | Нелинейная | Ток зависит от света, насыщается при положительном U |
Использование на практике
График помогает решать задачи. Для диода определяют порог, для источника – предел нагрузки. В диагностике ВАХ выявляет аномалии.
Построение и анализ графиков
Для проводника: измеряйте с шагом 0,5 В, стройте прямую. Для диода: чаще около порога. Участки показывают режимы: линейный, насыщение, экспонента.
Примеры анализа ВАХ с рисунками

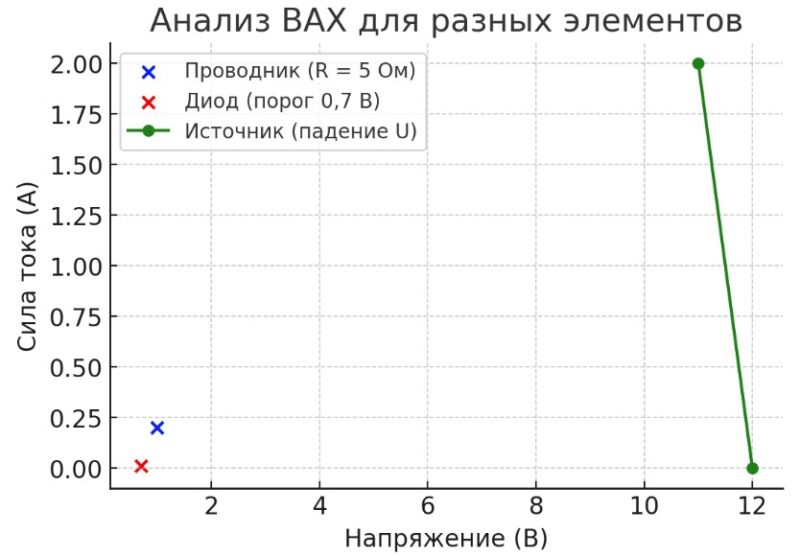

- Проводник: (1; 0,2) – R = 5 Ом, прямая.
- Диод: (0,7; 0,01) – порог, экспонента.
- Источник: (12; 0) и (11; 2) – падение.
В общем данный график — ключ к пониманию электричества. Он актуален везде – от учебы до технологий. Попробуйте теперь построить ВАХ сами и получить представление о работе устройства.
