Взаимосвязь между I, U, R, P

Электричество используется повсюду: в быту, на производстве, в транспорте и даже в медицине. Но чтобы понимать, как работают электрические устройства, необходимо разбираться в основных параметрах электроцепи и знать их взаимосвязи. В данной статье разберем четыре ключевые величины:

🔹 Сила тока (I) – количество электрического заряда, проходящего через проводник за определенный промежуток времени
🔹 Напряжение (U) – разность электрических потенциалов между двумя точками цепи
🔹 Сопротивление (R) – характеристика материала, определяющая его способность препятствовать прохождению тока
🔹 Мощность (P) – количество электрической энергии, передаваемой или расходуемой в цепи

Эти параметры тесно связаны между собой, и знание их взаимосвязи поможет правильно рассчитывать электрические схемы. Конечно в электрике есть много разных формул, но как правильно заметил один опытный специалист из нашего ВК-сообщества:

Достаточно знать формулу закона Ома и мощности, все остальные выводятся из этих двух путём простейших вычислений.

Основные параметры электрической цепи

Прежде чем перейти к формулам, разберем каждую из этих величин более подробно.

Сила тока (I)

🔹 Обозначение: I
🔹 Единица измерения: ампер (А)
🔹 Определение: количество заряда, проходящего через поперечное сечение проводника за единицу времени

Формула:

👉 I = Q / t

Где:

✔️ Q – электрический заряд (Кл)
✔️ t – время (с)

Иными словами, сила тока показывает, сколько заряженных частиц проходит через проводник за секунду.

Пример: Если через проводник за 10 секунд прошло 50 кулонов заряда, то:

👉 I = 50 Кл / 10 с = 5 А

Чем выше сила тока, тем больше заряженных частиц движется в проводнике.

Напряжение (U)

🔹 Обозначение: U
🔹 Единица измерения: вольт (В)
🔹 Определение: разность потенциалов между двумя точками цепи, благодаря которой возникает движение зарядов

Формула:

👉 U = W / Q

Где:

✔️ W – работа электрического поля (Дж)
✔️ Q – электрический заряд (Кл)

Напряжение можно представить как «давление», заставляющее электроны двигаться.

Пример: Если на перемещение заряда 10 Кл затрачено 50 Дж энергии, то напряжение будет:

👉 U = 50 Дж / 10 Кл = 5 В

Чем выше напряжение, тем сильнее электрическое поле толкает электроны.

Сопротивление (R)

🔹 Обозначение: R
🔹 Единица измерения: ом (Ом)
🔹 Определение: мера препятствия, оказываемого материалом на движение зарядов

Формула для расчета сопротивления проводника:

👉 R = ρ * (L / S)

Где:

✔️ ρ – удельное сопротивление материала (Ом·м)
✔️ L – длина проводника (м)
✔️ S – площадь поперечного сечения (м²)

Пример: Если у медного провода длина 2 м, сечение 0,001 м², а удельное сопротивление 0,017 Ом·м, то:

👉 R = 0,017 * (2 / 0,001) = 34 Ом

Чем больше сопротивление, тем сложнее току проходить через проводник.

Закон Ома: связь между I, U и R

Один из фундаментальных законов электричества – закон Ома – описывает взаимосвязь между силой тока, напряжением и сопротивлением:

👉 I = U / R

Это означает, что сила тока в цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Если известно два параметра, можно рассчитать третий.

Пример: Допустим, у нас есть электрическая цепь с напряжением 12 В и сопротивлением 6 Ом. Найдем силу тока:

👉 I = 12 В / 6 Ом = 2 А

То есть, в такой цепи будет протекать ток силой 2 ампера. Чем больше сопротивление, тем слабее ток, и наоборот – уменьшение сопротивления увеличивает силу тока.

Формулы мощности в электрике

Мощность в электрической цепи показывает, сколько энергии передается или расходуется за единицу времени.

Основная формула:

👉 P = U * I

Также мощность можно выразить через сопротивление:

👉 P = I² * R
👉 P = U² / R

Пример 1: Если напряжение в цепи 220 В, а ток 2 А, то мощность будет:

👉 P = 220 В * 2 А = 440 Вт

Пример 2: Если ток 3 А, а сопротивление 10 Ом, то мощность можно найти так:

👉 P = 3² * 10 = 9 * 10 = 90 Вт

Эти формулы важны при проектировании электроприборов.

Как взаимоизменяются параметры

Электрические параметры взаимосвязаны, и изменение одного из них влияет на остальные. Давайте рассмотрим, как именно это происходит.

1️⃣ Если увеличить напряжение (U) при постоянном сопротивлении (R)

Формула: I = U / R

📌 Что произойдет?

✔️ Сила тока (I) увеличится, так как напряжение напрямую влияет на ток
✔️ Мощность (P) возрастет, потому что она пропорциональна напряжению

Пример: Допустим, у нас есть резистор с сопротивлением 10 Ом. Если подать на него напряжение 10 В, ток составит:

👉 I = 10 В / 10 Ом = 1 А

Теперь увеличим напряжение до 20 В:

👉 I = 20 В / 10 Ом = 2 А

Сила тока выросла в 2 раза!

2️⃣ Если увеличить сопротивление (R) при постоянном напряжении (U)

Формула: I = U / R

📌 Что произойдет?

✔️ Сила тока (I) уменьшится, потому что сопротивление ограничивает движение заряженных частиц
✔️ Мощность (P) также снизится

Пример: При напряжении 20 В и сопротивлении 10 Ом ток будет:

👉 I = 20 В / 10 Ом = 2 А

Теперь увеличим сопротивление до 20 Ом:

👉 I = 20 В / 20 Ом = 1 А

Сила тока уменьшилась в 2 раза!

3️⃣ Если увеличить силу тока (I) при постоянном сопротивлении (R)

Формула: U = I * R

📌 Что произойдет?

✔️ Напряжение (U) возрастет, так как оно прямо пропорционально току
✔️ Мощность (P) также увеличится, поскольку она зависит от тока

Пример: Если ток 2 А, а сопротивление 10 Ом, напряжение будет:

👉 U = 2 А * 10 Ом = 20 В

Если ток увеличить до 3 А:

👉 U = 3 А * 10 Ом = 30 В

Напряжение увеличилось, а значит, увеличилась и мощность.

4️⃣ Если увеличить мощность (P)

📌 Что произойдет?

✔️ Либо возрастет сила тока (I), либо напряжение (U), либо уменьшится сопротивление (R)
✔️ Увеличение мощности может привести к перегреву проводов и перегрузке цепи

Пример: Допустим, у нас есть лампочка с мощностью 40 Вт при напряжении 220 В. Сила тока:

👉 I = P / U = 40 Вт / 220 В ≈ 0,18 А

Теперь возьмем лампочку мощностью 100 Вт:

👉 I = 100 Вт / 220 В ≈ 0,45 А

При большей мощности сила тока выросла, а значит, проводка должна выдерживать такую нагрузку!

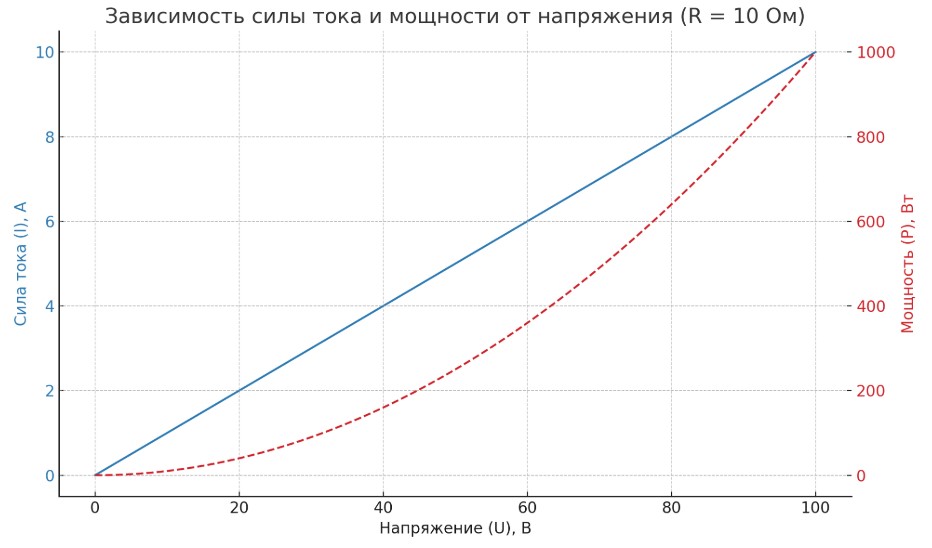

Графическое представление зависимостей

Чтобы лучше понять, как параметры связаны между собой, можно использовать треугольник закона Ома и треугольник мощности.

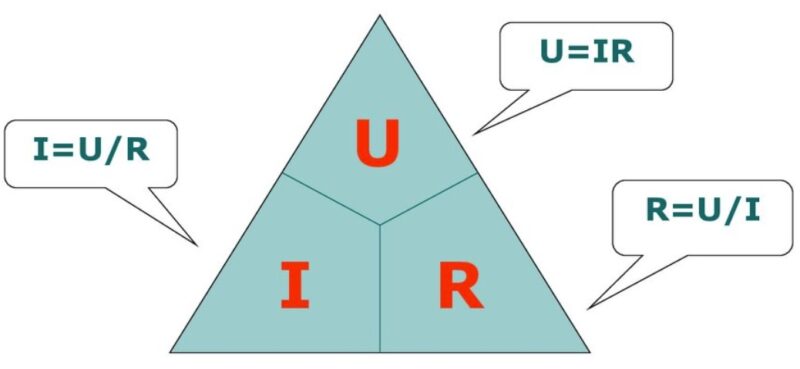

🔺 Треугольник закона Ома

Если Вам нужно быстро вспомнить формулы, используйте такой принцип:

📌 Как пользоваться?

✔️ Если нужно найти ток: I = U / R
✔️ Если нужно найти напряжение: U = I * R
✔️ Если нужно найти сопротивление: R = U / I

🔺 Треугольник мощности

📌 Как пользоваться?

✔️ Если нужно найти мощность: P = U * I
✔️ Если нужно найти ток: I = P / U
✔️ Если нужно найти напряжение: U = P / I

Эти наглядные схемы помогают быстро вспомнить нужные формулы без необходимости листать учебник!

Практическое применение формул

Теперь, когда мы разобрались с основными формулами и взаимосвязями между I, U, R и P, давайте посмотрим, как эти знания применяются в реальной жизни.

1️⃣ Выбор предохранителей и автоматов защиты

В электроцепях используются автоматические выключатели и предохранители для защиты от перегрузок и коротких замыканий. Они рассчитаны на определенную силу тока. Если ток превышает допустимое значение, предохранитель перегорает или автомат отключает цепь.

📌 Как рассчитать нужный предохранитель?

Допустим, у нас есть бытовой прибор мощностью 2200 Вт, который работает от сети 220 В.

Рассчитаем силу тока:

👉 I = P / U = 2200 Вт / 220 В = 10 А

Значит, предохранитель должен быть немного больше 10 А (обычно берут с запасом 10-20%).

✅ Подходящий автомат: на 16 А

Если поставить автомат на 5 А, он будет отключаться слишком часто. Если на 25 А – цепь может перегореть, так как не будет защиты от перегрузки.

2️⃣ Расчет потребления энергии

Часто нужно определить, сколько электроэнергии потребляют приборы.

Формула:

👉 W = P * t

Где:

✔️ W – потребленная энергия (Вт·ч или кВт·ч)
✔️ P – мощность прибора (Вт)
✔️ t – время работы (ч)

📌 Пример:

Допустим, лампочка 60 Вт горит 5 часов в день.

👉 W = 60 Вт * 5 ч = 300 Вт·ч = 0,3 кВт·ч

Если таких лампочек 10, то в день уходит 3 кВт·ч, а за месяц 90 кВт·ч.

Это помогает контролировать расходы на электроэнергию!

3️⃣ Причина нагрева проводки

Когда по проводнику течет ток, он выделяет тепло. Это связано с мощностью, рассеиваемой на сопротивлении провода.

📌 Формула:

👉 P = I² * R

Чем больше ток и сопротивление, тем сильнее нагрев.

Пример:

Если по проводу течет ток 5 А, а его сопротивление 2 Ом, то рассеиваемая мощность:

👉 P = 5² * 2 = 25 * 2 = 50 Вт

Чем выше мощность, тем сильнее нагревается проводник. Это причина, почему нельзя перегружать розетки!

Итоговая информация

Теперь вы знаете, как связаны между собой сила тока, напряжение, сопротивление и мощность. Вот главные выводы из этой статьи:

✅ Закон Ома связывает I, U и R (I = U / R)
✅ Мощность можно рассчитать разными способами (P = U * I, P = I² * R, P = U² / R)
✅ При увеличении напряжения ток возрастает, а при увеличении сопротивления ток уменьшается
✅ Правильный выбор предохранителей защищает технику и проводку

Запомнили? Тогда можете уверенно применять эти знания в жизни!
