Закон Ома и примеры расчётов

Закон Ома? Что может быть проще: ЭР равно В деленное на И. Всё так, но не спешите закрывать страницу — тут есть много важных и интересных нюансов. Ведь мало знать законы, надо ещё разбираться в многочисленных поправках…

Взаимосвязь электрических величин

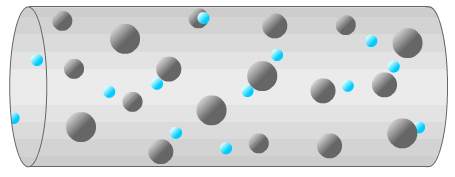

Электроцепь — это замкнутый проводящий путь, по которому могут непрерывно двигаться свободные электроны. Это движение электронов по проводникам называется электрическим током и часто сравнивается с потоком жидкости в трубе.

Напряжение — это сила, заставляющая электроны двигаться. Оно представляет собой меру потенциальной энергии и всегда определяется между двумя точками. Когда мы говорим о напряжении, то подразумеваем количество энергии, доступной для перемещения заряда между этими двумя точками.

👉 Любое движение сталкивается с сопротивлением, и в электрических цепях этому потоку электронов противодействует сопротивление — своего рода «трение» внутри проводников. Ток в цепи зависит от того, насколько велико приложенное напряжение и насколько сильно сопротивление. Оба они измеряются между двумя точками цепи.

Чтобы говорить о величинах этих параметров, как о массе или температуре, для них введены единицы измерения:

Величина	Символ	Единица	Обозначение
Напряжение	V, U или E	Вольт	В
Ток	I	Ампер	A
Сопротивление	R	Ом	Ω

Символы для этих величин используются в формулах и уравнениях. Например, ток обозначается буквой I, происходящей от слова Intensity (интенсивность), хотя это не всегда однозначно. Напряжение может обозначаться как E (электродвижущая сила), так и V, особенно если речь идет о разных участках цепи.

Постоянные и мгновенные значения

Если величина стабильно со временем (например, в батарее), её обозначают заглавной буквой: E, I, V. Если речь идет о кратковременном значении (например, пике при ударе молнии), используются строчные буквы: e, i, v.

Заряд и ток

Одна из реже используемых, но фундаментальных единиц — кулон (C), обозначающий количество электрического заряда. Один кулон — это примерно 6.25 × 10¹⁸ электронов. Один ампер тока означает прохождение одного кулона заряда через заданную точку за одну секунду:

$$
1~A = 1~C/s
$$

Что такое вольт

Напряжение выражает количество потенциальной энергии, доступной на единицу заряда. Один вольт (V) равен одному джоулю (J) энергии на один кулон (C) заряда:

$$
1~V = 1~J/C
$$

Закон Ома

И вот только теперь мы подобрались к главному закону электротехники. Основная формула, связывающая напряжение, ток и сопротивление, была открыта Георгом Симоном Омом и сформулирована как:

$$
E = I \cdot R
$$

Отсюда можно вывести и другие формы:

$$
I = \frac{E}{R}, \quad R = \frac{E}{I}
$$

А теперь давайте посмотрим, как эти уравнения смогут помочь анализировать простые схемы:

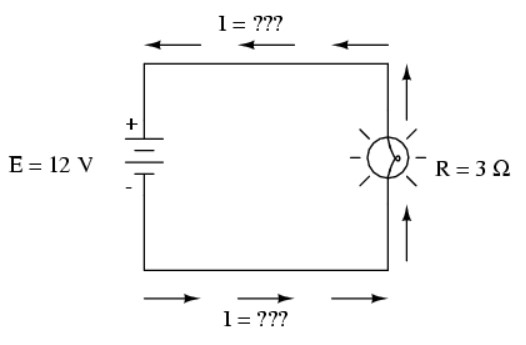

В приведенной схеме есть только один источник напряжения (батарея слева) и только один элемент сопротивления току (лампа справа). Это позволяет применять закон Ома. Если знаем значения любых двух из трех величин в этой схеме, то можем использовать его для определения третьей. Сейчас вычислим величину тока (I) в цепи, зная значения напряжения (E) и сопротивления (R):

Какова сила тока (I) в этой цепи?

$$
I = \frac{E}{R} = \frac{12}{3} = 4 А
$$

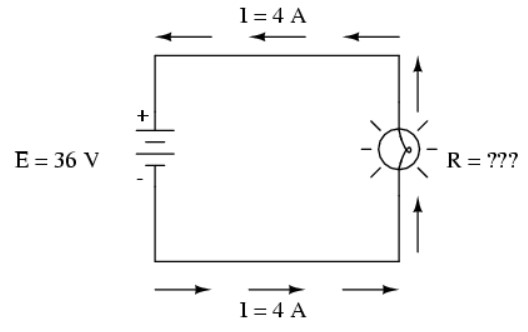

Во втором примере вычислим величину (R) в цепи, учитывая значения напряжения (E) и тока (I):

Каково сопротивление (R), оказываемое лампой?

$$
\quad R = \frac{E}{I} = \frac{36}{4} = 9 Ом
$$

В последнем примере рассчитаем величину напряжения, вырабатываемого батареей, зная значения тока (I) и проводимости (R):

Каков вольтаж, вырабатываемый аккумулятором?

$$
E = I \cdot R = 2 \cdot 7 = 14 В
$$

Как видите, Закон Ома — очень простой и полезный инструмент для анализа электросхем.

Визуальный способ запоминания

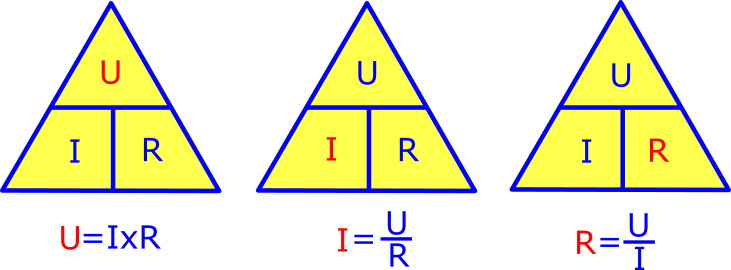

Можно использовать треугольник, чтобы запомнить эти зависимости. Закрывая нужную букву, можно быстро определить формулу:

• Ищем U: закройте U, остается I х R
• Ищем I: закройте I, остается U/R
• Ищем R: закройте R, остается U/I

Этот закон — основа анализа электрических цепей. Зная две из трех величин, можно легко рассчитать третью. Это делает его незаменимым инструментом при работе с электротехникой и радиоэлектроникой.

Онлайн калькулятор

Аналог Закона Ома

Закон Ома можно легко понять, если представить электрическую цепь как систему с водой, текущей по трубам. В этой аналогии:

• Напряжение (V) — это давление, создаваемое насосом.
• Ток (I) — это поток воды по трубам.
• Сопротивление (R) — это сужение или препятствие, мешающее свободному потоку воды.

Если давление насоса увеличивается, а сопротивление не меняется, поток воды возрастает — точно так же, как при увеличении напряжения увеличивается ток в электрической цепи (при постоянной проводимости):

• Больше давления → больше потока.

Если давление остаётся прежним, но сопротивление увеличивается (например, труба сужается), поток воды уменьшается. Аналогично, в электрической цепи увеличение сопротивления при том же напряжении уменьшает ток:

• Больше сопротивления → меньше потока (при том же давлении).

Если поток воды остаётся постоянным, а сопротивление уменьшается, насосу не нужно создавать столько давления — аналогично снижению напряжения при том же токе и уменьшенном сопротивлении:

• Меньше сопротивления → меньшее давление нужно для поддержания потока.

👉 Хотя эта аналогия полезна, стоит помнить: реальные потоки жидкостей подчиняются более сложным законам, чем токи в проводниках. Гидравлическое сопротивление зависит от вязкости, турбулентности и других факторов. В отличие от всего этого, электрический ток подчиняется простому и точному закону Ома, который делает расчёты в электронике намного более доступными.

Мощность в электрических цепях

В электроцепях важную роль играет мощность. Чтобы понять её, сначала разберёмся, что вообще она означает.

👉 Мощность — это количество работы, выполняемой за единицу времени. Например, если вы поднимаете груз вверх, то совершаете работу. Чем тяжелее груз и выше подъём, тем больше работы выполнено. Если поднимаете этот груз быстрее, то увеличивается мощность — то есть скорость выполнения работы.

В технике мощность двигателей часто измеряют в лошадиных силах. Это историческая единица, изначально введённая для сравнения паровых машин с рабочими лошадьми.

1 лошадиная сила (HP) = 550 фут-фунтов работы в секунду (по британскому стилю) или примерно 735 — 745 ватт.

Сама по себе мощность двигателя не говорит о том, какой вес он может поднять или насколько высоко. Но она указывает, как быстро он способен это сделать.

Фактор	Как влияет на мощность
Напряжение	Чем выше оно, тем больше потенциальная мощность
Сила тока	Больше ток — больше мощность (если остальные параметры те же)
Скорость вращения (обороты)	При высоких оборотах двигатель может выдать больше мощности
Крутящий момент	Чем больше момент, тем выше мощность
Коэффициент мощности	Влияет на эффективность использования энергии
КПД (коэффициент полезного действия)	Чем выше КПД, тем меньше потерь и выше полезная мощность
Тип электродвигателя	Разные типы (асинхронный, коллекторный и т.д.) дают разную мощность
Нагрузка на валу	При правильной нагрузке двигатель работает ближе к своей мощности

Мощность двигателя зависит в первую очередь от двух параметров:

1. Скорость вращения вала (в об/мин),
2. Крутящий момент — сила вращения (в ньютон-метрах).

Ни один из этих параметров не определяет мощность по отдельности — важна их совокупность:

$$
\text{Мощность (HP)} = \frac{S \cdot T \cdot 2\pi}{33000}
$$

где:

• S — скорость в об/мин,
• T — крутящий момент.

Электрическая мощность

Аналогично, в электроцепях мощность зависит от напряжения и электротока. Формула здесь даже проще:

$$
P = I \cdot E
$$

где:

• P — мощность в ваттах (W),
• I — ток в амперах,
• E — напряжение в вольтах.

Важно: ни ток, ни напряжение по отдельности не являются мощностью. Мощность возникает как их произведение!

Визуальная аналогия

• Напряжение — это как высота, на которую поднимается груз (работа на единицу заряда).
• Ток — это скорость подъёма (зарядов в секунду).
• Мощность — это как бы совокупность усилия и скорости — то есть сколько работы делается в единицу времени.

Примеры:

Высокое напряжение и малый ток могут дать ту же мощность, что и низкое напряжение и большой ток.

В разомкнутой цепи (нет тока):

$$
P = I \cdot E = 0 \cdot E = 0
$$

Значит мощность не рассеивается, независимо от напряжения.

В сверхпроводящей (нет напряжения):

$$
P = I \cdot E = I \cdot 0 = 0
$$

Значит тоже нет рассеивания мощности, несмотря на наличие тока.

Лошадиные силы и ватты

Хотя в электричестве мощность измеряется в ваттах, принцип остаётся тот же. Это просто другая единица измерения:

$$
1 \text{ HP} = 745.7 \text{ W}
$$

Например, двигатель мощностью 100 л.с. — это 74,57 кВт. Именно в киловаттах часто указывают мощность в спецификациях на приборы и электросети (чтоб не писать много нулей).

Расчёт мощности в схемах

Мы уже знаем формулу, по которой рассчитывается мощность (P) в электроцепи. Пришло время использовать знание на практике.

Допустим, у нас есть простая цепь: батарея на 18 В подключена к лампочке 3 Ом.

1. Сначала найдём ток по закону Ома:

$$
I = \frac{E}{R} = \frac{18}{3} = 6\,\text{A}
$$

2. Теперь найдём мощность:

$$
P = E \cdot I = 18 \cdot 6 = 108\,\text{Вт}
$$

Вывод: лампочка рассеивает 108 ватт — в виде света и тепла.

Теперь увеличим вольтаж батареи до 36 В, при этом сопротивление лампы остаётся 3 Ом.

1. Новый ток:

$$
I = \frac{36}{3} = 12\,\text{A}
$$

2. Новая мощность:

$$
P = E \cdot I = 36 \cdot 12 = 432\,\text{Вт}
$$

Хотя ток удвоился, мощность выросла в 4 раза (108 Вт → 432 Вт). Это логично: мощность = напряжение × ток. Если и электроток, и напряжение увеличиваются в 2 раза:

$$
P = 2E \cdot 2I = 4(E \cdot I)
$$

Упрощённые формулы для разных известных величин

Иногда у нас нет полного набора данных. Тогда можно выразить мощность через другие величины, используя закон Ома.

Если известны вольтаж (E) и (R):

$$
P = \frac{E^2}{R}
$$

Если известны ток (I) и (R):

$$
P = I^2 \cdot R
$$

👉 Кстати, хотя эти формулы часто связывают с именем Георга Ома, формулу P = I2/R впервые вывел Джеймс Джоуль в 1841 году. Это выражение стало известно как закон Джоуля, и именно он описал, как электрическая энергия преобразуется в тепло в сопротивлении.

Резисторы в цепи

Резисторы — это простейшие электронные компоненты, предназначенные для ограничения тока в цепи путём создания электрического сопротивления. Почему это важно? В любой цепи I, E и R связаны между собой законом Ома:

$$
I = \frac{E}{R}
$$

Если контролируем два из этих параметров, то можем управлять третьим. И тут проще всего управлять значением сопротивления — именно этим и занимаются резисторы.

Что такое резистор

Резистор — это радиодеталь, специально созданная для обеспечения фиксированного сопротивления. Он:

• Обычно изготавливается из углерода или металлической проволоки;
• Рассеивает энергию в виде тепла, а не света;
• Его задача контролировать ток.

Мощность резистора

Резисторы рассеивают электрическую энергию в виде тепла. Поэтому они имеют номинал мощности:

• Указывается в ваттах (Вт): 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт и т. д.
• Чем больше по размеру резистор, тем больше тепла он может рассеивать.
• Размер не связан с проводимостью — только с допустимой мощностью!

Резисторы на практике

На печатных платах резисторы — это маленькие цилиндры или прямоугольные чипы, с обозначением на принципиальных схемах вида R1, R2 и так далее. Есть обычные резисторы (с выводами). Есть для поверхностного монтажа — микроскопические компоненты, припаиваемые прямо на плату.

Пример расчета

Задача: на схеме указаны источник: E = 10 В и ток: I = 2 А. Каковы сопротивление и рассеиваемая мощность резистора?

Решение:

1. Находим проводимость:

$$
R = \frac{E}{I} = \frac{10}{2} = 5\,\Omega
$$

2. Находим мощность:

$$
P = E \cdot I = 10 \cdot 2 = 20\,\text{Вт}
$$

Значит, нужно выбрать резистор с номиналом не менее 20 Вт, иначе он может перегреться и сгореть.

👉 На схемах резистор может быть условно использован для обозначения любой нагрузки (например, мотор, лампа, устройство), даже если по факту это не резистор. Это удобно для обучения.

Нелинейная проводимость

Закон Ома — простой и мощный инструмент, позволяющий анализировать электросхемы. Но его применение имеет ограничения, и важно понимать их, чтобы использовать этот закон корректно. В большинстве случаев сопротивление проводников остается относительно постоянным, слабо завися от приложенного напряжения или протекающего тока. Поэтому во многих ситуациях можем считать проводимость постоянной величиной, а вольты и амперы — линейно связанными между собой.

Например, в ранее рассмотренной цепи с лампой 3 Ом, при подаче 18 В электроток составлял 6 А (I = E/R). Удвоение вольтажа до 36 В удвоит ток до 12 А — если сопротивление лампы действительно останется неизменным.

Но в реальности все не так просто. Один из эффектов, который рассмотрен более подробно здесь, — это изменение сопротивления с температурой. В лампе накаливания (где нить разогревается до свечения) сопротивление её значительно возрастает по мере нагрева — от комнатной температуры до рабочей. Повышение напряжения вызывает рост тока, что влечет повышение температуры, а это, в свою очередь, увеличивает сопротивление. Таким образом, рост тока с увеличением напряжения оказывается меньше, чем ожидалось, если бы сопротивление оставалось постоянным.

То есть, уравнение I = E/R здесь не работает в обычной форме, так как R уже не является константой. Это пример нелинейного поведения, когда проводимость зависит от условий — в данном случае от температуры.

Подобные изменения характерны почти для всех металлов. Хотя в большинстве случаев это влияние мало и им можно пренебречь, в лампах накаливания оно выражено особенно сильно.

Это — лишь один из примеров нелинейности в электрических цепях. В математике линейной называют функцию, график которой представляет собой прямую линию. Если бы сопротивление оставалось постоянным, график зависимости тока от напряжения выглядел бы так:

Такой график демонстрирует линейную зависимость, соответствующую постоянному сопротивлению. Именно так ведут себя идеальные резисторы.

Но более реалистичный график лампы, с учетом изменения сопротивления нити, будет иметь следующий вид:

График резко поднимается при низких напряжениях, а затем сглаживается — электроток растет все медленнее, несмотря на дальнейшее повышение напряжения. Это происходит потому, что сопротивление увеличивается.

👉 Еще один яркий пример нелинейной проводимости — электрический разряд в газах, например, в воздухе. При нормальных условиях воздух — изолятор. Но если напряжение между двумя точками достаточно велико, молекулы воздуха ионизируются — теряют электроны под действием электрического поля. После ионизации воздух становится проводником.

График такой зависимости будет иметь вид:

До достижения напряжения ионизации (примерно 325 В по оси Х) ток практически отсутствует. После пробоя — резко возрастает. Это и объясняет, почему молнии возникают как кратковременные всплески: напряжение должно достичь определенного порога, чтобы ионизировать воздух. После разряда напряжение падает, воздух теряет проводимость, и процесс останавливается. По этому принципу работают разрядники.

Твердые изоляционные материалы (например, пластиковые покрытия проводов) могут вести себя подобным образом, но после пробоя часто теряют изоляционные свойства навсегда или накапливают повреждения, понижая порог пробоя. Именно так происходят многие отказы в высоковольтных системах. Для выявления таких повреждений используют специальные измерители сопротивления, работающие с высоковольтными цепями.

Некоторые компоненты, наоборот, специально разрабатываются с нелинейным сопротивлением. Один из них — варистор. Он сохраняет высокую резистивность до определенного напряжения, после чего резко становится проводником. В отличие от обычных изоляторов, варисторы рассчитаны на многократные срабатывания и возвращаются к начальному состоянию. Они используются для защиты от перенапряжений:

Существуют также специальные газоразрядные трубки, работающие по тому же принципу ионизации газа, но предназначенные для более высокой мощности и частого использования.

👉 Некоторые устройства демонстрируют даже более необычные свойства. Например, туннельные диоды и тетроды могут вести себя так, что при увеличении напряжения ток, наоборот, уменьшается. Это поведение называется отрицательным сопротивлением, так как наклон графика ток-напряжение становится отрицательным. Закон Ома в таких условиях теряет свою универсальность. Некоторые даже считают, что его следовало бы называть определением сопротивления, а не законом, поскольку он применим лишь к линейным компонентам и в узком диапазоне условий.

Тем не менее, для практических целей будем предполагать, что сопротивление компонентов стабильно, если не указано иное. Это допущение упрощает анализ и делает возможным использование закона Ома в большинстве типичных задач.

Влияние электропроводки

До сих пор мы рассматривали простейшие электрические цепи — с одной батареей и одним резистором, — не вдаваясь в детали, как именно соединены провода между компонентами. Возникает вопрос: важны ли длина проводов и форма схемы для наших расчётов? Давайте рассмотрим несколько схем:

При изображении соединительных проводов в схеме обычно предполагаем, что их сопротивление ничтожно мало. Это означает, что они практически не влияют на общее значение цепи, и в расчётах можно учитывать только сопротивление самих компонентов. В примерах выше это — резисторы 5 Ом. На практике, конечно, металлические провода и сами источники питания тоже имеют какое-то сопротивление, но оно настолько мало по сравнению с другими компонентами, что им можно пренебречь. Исключением могут быть мощные энергосистемы и ЛЭП, где даже малое сопротивление проводов вызывает значительные потери напряжения из-за больших токов.

Если сопротивление соединительных проводов близко к нулю, то точки, соединённые этими проводами, можно считать электрически общими. Это значит, что неважно, насколько близко или далеко физически находятся эти точки — с точки зрения потенциала они эквивалентны. Например, в приведённой схеме точки 1 и 2, а также точки 3 и 4 могут быть соединены хоть напрямую, хоть длинным кабелем — это не изменит значения напряжения или электротока. Таким образом, можно перерисовывать схему, укорачивая или удлиняя провода, не изменяя при этом работу цепи. Главное — сохранить правильную последовательность подключения компонентов.

То же самое справедливо и для измерений напряжения: оно между двумя наборами электрически общих точек всегда будет одинаковым. В схеме батарея соединена с резистором с помощью изогнутых проводов. Несмотря на форму, здесь также есть общие точки:

• Точки 1, 2 и 3 — соединены напрямую, и потому считаются электрически общими.
• Точки 4, 5 и 6 — также соединены напрямую и электрически эквивалентны.

Если вольтаж батареи составляет 10 Вольт, то это же напряжение можно измерить между любыми из следующих пар:

• Между 1 и 4 = 10 В
• Между 2 и 4 = 10 В
• Между 3 и 4 = 10 В (через резистор)
• Между 1 и 5 = 10 В
• Между 2 и 5 = 10 В
• Между 3 и 5 = 10 В
• Между 1 и 6 = 10 В (напрямую на батарее)
• Между 2 и 6 = 10 В
• Между 3 и 6 = 10 В

В то же время напряжение между электрически общими точками должно быть равно нулю, поскольку нет сопротивления, на котором могло бы происходить падение:

• Между 1 и 2 = 0 В
• Между 2 и 3 = 0 В
• Между 4 и 5 = 0 В
• Между 5 и 6 = 0 В

Это можно объяснить и через закон Ома. Например, при 10 В и резисторе 5 Ом ток в цепи составляет 2 ампера. Падение напряжения на отрезке провода с нулевым сопротивлением:

$$
E = I \cdot R = 2 \cdot 0 = 0 В
$$

Поскольку общие точки имеют одинаковый потенциал, соединяющие их провода часто обозначаются одинаково. Например, если точки 1, 2 и 3 общие, то провод между 1 и 2, и провод между 2 и 3, можно пометить одинаковым номером, скажем «провод 2». Аналогично для точек 4, 5 и 6. Это особенно полезно при диагностике неисправностей: если измеряете ненулевое напряжение между двумя точками, которые должны быть общими — значит, между ними где-то обрыв.

👉 Итого: хотя считаем сопротивление проводов нулевым, в действительности оно всегда есть, пусть и очень небольшое. Следовательно, более точная формулировка — электрически общие точки имеют очень малое падение напряжения между собой. Это уточнение поможет не запутаться, если столкнётесь с небольшими отклонениями от идеального поведения.

Параметр	Обозн.	Единицы	Формула	Примечание
Напряжение	V	Вольт (В)	V = I × R	Электрический потенциал
Сила тока	I	Ампер (А)	I = V / R	Скорость движения заряда
Сопротивление	R	Ом (Ω)	R = V / I	Препятствие току
Мощность	P	Ватт (Вт)	P = V × I P = I² × R P = V² / R	Потребляемая энергия
Энергия	W	Джоуль (Дж)	W = P × t	Работа за время t

Литература

1. Фадеева А. А., Засов А. В. «Физика. 8 класс».
2. Брайан Дж. «Физика для чайников».
3. Ом Г. С. «Закон Ома: основы электротехники».
