Защитное заземление

Параметр	Описание	Нормативы	Примечания
Материал заземлителя	Сталь, медь, оцинкованная сталь	Сталь: уголок 50х50 мм, труба Ø25 мм; Медь: прут Ø12 мм	Выбор зависит от грунта и бюджета. Медь долговечнее, но дороже.
Материал заземляющего проводника	Медь, сталь, иногда алюминий	Медь: сечение ≥4 мм²; Сталь: сечение ≥10 мм²	Медь предпочтительна из-за низкого сопротивления и устойчивости к коррозии.
Цветовое обозначение проводников	Желто-зеленая полоса	Согласно ГОСТ Р 50462-2009	Не допускается использование других цветов для заземления.
Буквенное обозначение	PE (Protective Earthing)	Применяется в схемах и документации	Может дополняться цифрами для сложных систем.
Сопротивление заземляющего контура	Для бытовых систем ≤4 Ом, для промышленности ≤0,5 Ом	По ПУЭ, раздел 1.7	Проверяется мегаомметром, зависит от типа грунта.
Минимальная длина заземлителя	2–3 м для вертикальных стержней	Рекомендация для частных домов	Увеличивается в сухих грунтах для достижения нужного сопротивления.
Применение в быту	Розетки с заземлением, бытовая техника (стиральные машины, плиты)	Обязательно по ГОСТ Р 50571.3-94	Особенно важно для приборов с металлическим корпусом.
Применение в промышленности	Станки, конвейеры, электрощиты	Требуется по ПУЭ	Используются более мощные системы с несколькими заземлителями.
Периодичность проверки	Раз в год или после сильных осадков	Рекомендация для бытовых и промышленных систем	Включает измерение сопротивления и осмотр на коррозию.
Типы систем	Переносное, стационарное	Переносное – для временных работ, стационарное – для постоянных установок	Переносное часто используется при ремонте ЛЭП.

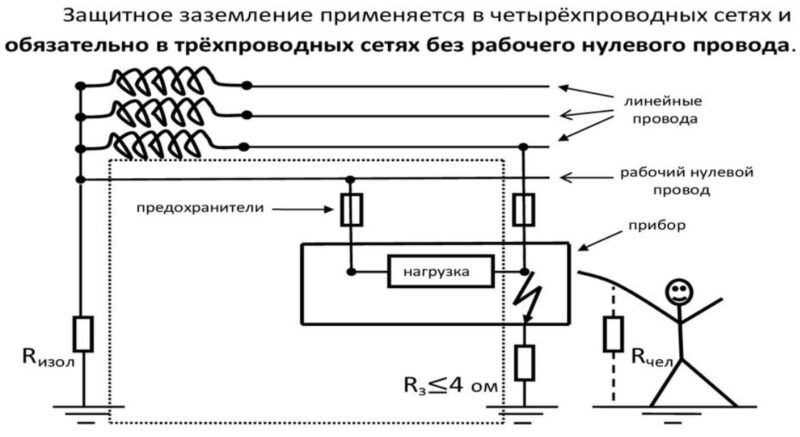

Принцип работы прост, но его реализация требует точных расчетов. Система должна быть спроектирована так, чтобы ток уходил в землю быстро и без задержек. Это зависит от качества материалов, правильности подключения и состояния грунта, в который погружен заземлитель.

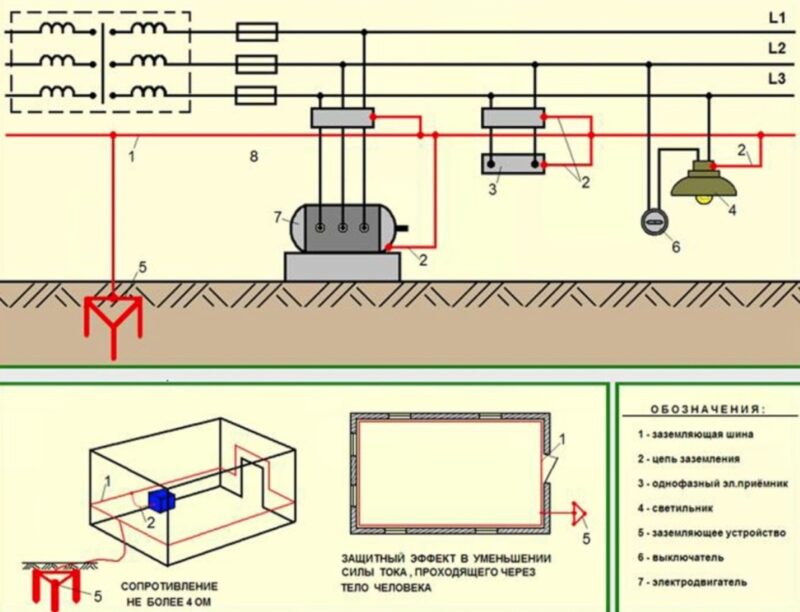

Устройство защитного заземления

Чтобы защитное заземление выполняло свои функции, оно должно быть грамотно устроено. Система состоит из нескольких ключевых компонентов, каждый из которых играет свою роль.

1. Первый элемент – заземлитель. Это металлическая конструкция, которая устанавливается в грунт для обеспечения контакта с землей. Заземлители бывают разными: стальные стержни, трубы, уголки или пластины. Выбор зависит от условий эксплуатации и типа почвы. Например, в сухих песчаных грунтах могут потребоваться более длинные стержни, чтобы достичь нужной проводимости.
2. Второй компонент – заземляющие проводники. Это кабели или металлические шины, которые соединяют заземлитель с электроустановкой. Они должны быть прочными, устойчивыми к коррозии и иметь достаточное сечение, чтобы выдерживать большие токи в случае аварии. Обычно для этих целей используют медь или сталь, хотя медь предпочтительнее из-за меньшего сопротивления и долговечности.
3. Третий элемент – точки подключения. Это места, где заземляющий проводник присоединяется к корпусу оборудования или к главной заземляющей шине (ГЗШ). ГЗШ – это центральный узел, от которого расходятся проводники к различным устройствам. Она обеспечивает равномерное распределение тока и упрощает обслуживание системы.

Важный параметр любой заземляющей схемы – сопротивление контура. Оно показывает, насколько легко ток может уйти в землю. Согласно ПУЭ, для большинства бытовых сетей сопротивление не должно превышать 4 Ом. В промышленности или для специального оборудования этот показатель может быть еще ниже – до 0,5 Ом. Чтобы добиться таких значений, иногда используют несколько заземлителей, соединенных между собой.

Отдельно вспомним переносное защитное заземление. Это временная система, которая применяется, например, при ремонте линий электропередач или оборудования под напряжением. Она состоит из проводов с зажимами, которые подключаются к объекту и земле, обеспечивая безопасность работников. Такое решение удобно своей мобильностью, но требует строгого соблюдения инструкций.

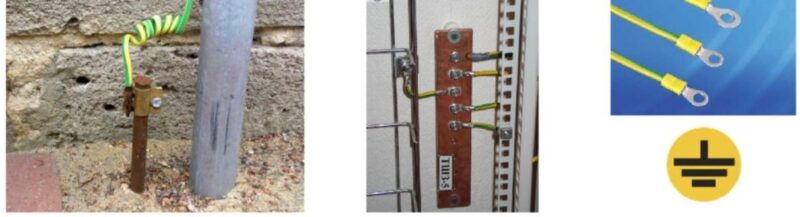

Проводники для электрозаземления

Эти компоненты выполняют функцию «моста», связывающего электроустановку с заземляющим устройством. Их задача – обеспечить надежный и быстрый отвод тока в грунт при возникновении неисправности. Проводники должны быть устойчивыми к внешним воздействиям, обладать достаточной проводимостью и соответствовать строгим стандартам.

Заземляющий проводник это кабель или металлическая шина, которая соединяет металлические части оборудования (например, корпус стиральной машины или станка) с заземлителем.

• Чаще всего применяют медь благодаря ее отличной электропроводности и сопротивлению коррозии.
• Сталь тоже используется, особенно в бюджетных системах, но она менее долговечна и требует большего сечения.

Минимальные размеры сечения регламентированы: для меди – не менее 4 мм², для стали – от 10 мм², в зависимости от условий эксплуатации.

Обозначение проводников – еще один важный аспект. Чтобы избежать путаницы при монтаже и ремонте, их маркируют по международным стандартам. В большинстве стран, включая Россию, проводник защитного заземления имеет желто-зеленую оболочку. Этот яркий двухцветный дизайн помогает сразу отличить его от фазных (обычно коричневых или черных) и нулевых (синих) проводов. В схемах и технической документации такие проводники обозначаются буквами PE, что расшифровывается как Protective Earthing (защитное заземление).

В электросетях проводники могут быть как отдельными элементами, так и частью многожильного кабеля. Например, в стандартной бытовой проводке часто используют трехжильные кабели, где одна жила отвечает за заземление. Главное требование – надежность соединений. Все контакты должны быть прочными, чтобы исключить обрыв цепи в критический момент. Для этого применяют специальные клеммы, болтовые соединения или сварку.

Как обозначаются проводники в сложных схемах. Помимо цвета и букв, иногда используются дополнительные метки – например, цифровые коды или бирки. Это особенно актуально на крупных объектах, где сотни проводов сходятся в распределительных щитах. Такая маркировка упрощает обслуживание и помогает быстро найти нужный элемент при проверке или ремонте.

Проводники защитного заземления – это не просто провода, а критически важная часть системы безопасности. Их качество и правильное подключение напрямую влияют на эффективность заземления. В следующем разделе мы рассмотрим, где и как эта система применяется на практике.

Формулы для расчета параметров

При проектировании и проверке системы используются математические выражения, которые помогают определить ее эффективность и соответствие нормам. Эти расчеты учитывают свойства грунта, размеры элементов и электрические характеристики. Ниже приведены основные формулы с пояснениями и примерами.

Сопротивление одиночного вертикального заземлителя

Сопротивление одиночного стержня, погруженного в грунт, – один из базовых параметров, от которого зависит работа всей системы. Формула учитывает удельное сопротивление почвы и геометрию заземлителя.

R = (ρ / 2πL) * ln(4L/d)

Обозначения:

• R – сопротивление заземлителя (Ом),
• ρ – удельное сопротивление грунта (Ом·м),
• L – длина стержня (м),
• d – диаметр стержня (м),
• ln – натуральный логарифм.

Пример: Допустим, у нас стальной стержень длиной 2 м и диаметром 0,02 м (20 мм), а грунт – суглинок с ρ = 100 Ом·м. Подставим значения:

R = (100 / (2 * 3,14 * 2)) * ln(4 * 2 / 0,02) = (100 / 12,56) * ln(400) ≈ 7,96 * 5,99 ≈ 47,7 Ом.

Сопротивление одного стержня – около 47,7 Ом. Это выше нормы (4 Ом для бытовых систем), значит, нужен контур из нескольких стержней.

Пояснение: Удельное сопротивление грунта варьируется: песок – 300–500 Ом·м, глина – 50–100 Ом·м, чернозем – 20–50 Ом·м. Чем выше ρ, тем сложнее добиться низкого сопротивления.

Сопротивление контура из нескольких заземлителей

Если одного стержня недостаточно, используют группу заземлителей, соединенных параллельно. Общее сопротивление уменьшается, но учитывается взаимное влияние стержней.

Rк = R / (n * η)

Обозначения:

• Rк – общее сопротивление контура (Ом),
• R – сопротивление одного заземлителя (Ом),
• n – количество заземлителей,
• η – коэффициент использования (0,6–0,9, зависит от расстояния между стержнями).

Пример: Возьмем тот же стержень с R = 47,7 Ом. Установим 3 стержня на расстоянии 2 м друг от друга (η ≈ 0,8).

Rк = 47,7 / (3 * 0,8) = 47,7 / 2,4 ≈ 19,9 Ом.

Сопротивление снизилось, но все еще выше 4 Ом. Увеличим число стержней до 6:

Rк = 47,7 / (6 * 0,8) = 47,7 / 4,8 ≈ 9,9 Ом.

Для достижения 4 Ом потребуется больше стержней или улучшение грунта (например, увлажнение).

Пояснение: Коэффициент η уменьшается, если стержни расположены близко, из-за перекрытия электрических полей. Оптимальное расстояние – 1–2 длины стержня.

Расчет необходимого числа заземлителей

Чтобы точно определить, сколько стержней нужно для заданного сопротивления, используют обратную формулу.

n = R / (Rк * η)

Обозначения:

• n – число заземлителей,
• R – сопротивление одного стержня (Ом),
• Rк – требуемое сопротивление контура (Ом),
• η – коэффициент использования.

Пример: Нужно Rк = 4 Ом, R = 47,7 Ом, η = 0,8.

n = 47,7 / (4 * 0,8) = 47,7 / 3,2 ≈ 14,9.

Округляем до 15 стержней. Это минимальное количество для данного грунта и стержня.

Пояснение: Результат округляется в большую сторону, так как число стержней должно быть целым. В реальности число может корректироваться после измерений.

Минимальное сечение заземляющего проводника

Сечение проводника выбирается так, чтобы он выдержал ток короткого замыкания без перегрева.

S = Iкз * √t / k

Обозначения:

• S – сечение проводника (мм²),
• Iкз – ток короткого замыкания (А),
• t – время срабатывания защиты (с),
• k – коэффициент, зависящий от материала (для меди ≈ 200, для стали ≈ 80).

Пример: Iкз = 1000 А (типичный ток для бытовой сети), t = 0,1 с (время срабатывания автомата), материал – медь (k = 200).

S = 1000 * √0,1 / 200 = 1000 * 0,316 / 200 ≈ 1,58 мм².

По нормативам минимальное сечение для меди – 4 мм², так что берем 4 мм².

Пояснение: Формула учитывает тепловую нагрузку. Для надежности всегда выбирают сечение больше расчетного, согласно ПУЭ.

Ток утечки через заземление

Ток утечки возникает при пробое изоляции и зависит от напряжения и сопротивления контура.

Iут = U / Rк

Обозначения:

• Iут – ток утечки (А),
• U – напряжение сети (В),
• Rк – сопротивление контура (Ом).

Пример: U = 220 В (бытовая сеть), Rк = 4 Ом.

Iут = 220 / 4 = 55 А.

Этот ток должен вызвать срабатывание автомата или УЗО (обычно настроены на 30 мА для защиты человека).

Пояснение: Если Rк слишком велико, ток утечки будет мал, и защита может не сработать вовремя, что опасно.

Онлайн калькулятор

Применение защитного заземления

Оно нашло широкое применение в самых разных сферах – от бытовых условий до промышленных объектов. Его универсальность объясняется простотой принципа и высокой эффективностью. Давайте разберем основные области, где эта система играет ключевую роль, и конкретные примеры ее использования.

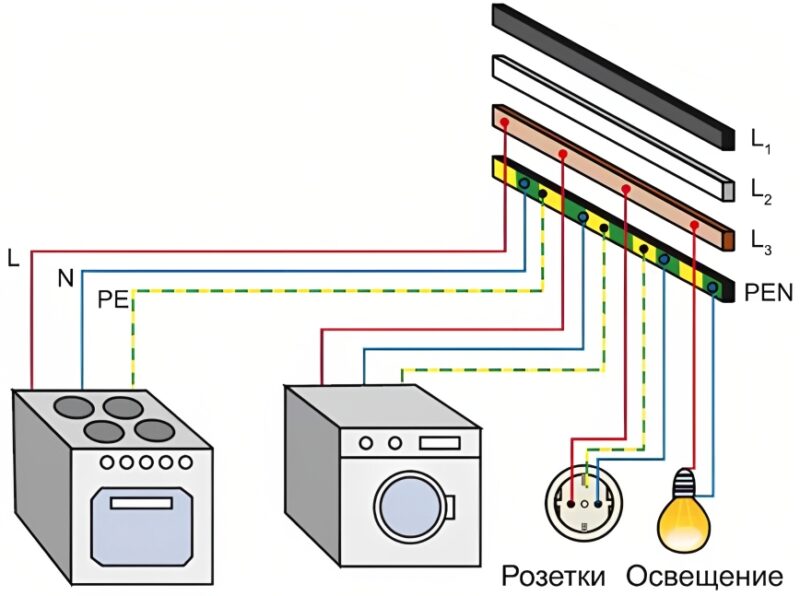

В быту заземление чаще всего ассоциируется с розетками. Современные розетки с заземляющим контактом – это стандарт для большинства новостроек. Они отличаются наличием дополнительного штыря или боковых контактов, которые соединяются с заземляющим проводником. Такие розетки обязательны для подключения приборов с металлическим корпусом – стиральных машин, электрических плит, водонагревателей. Если изоляция внутри прибора повреждается, напряжение уходит в землю, а не остается на корпусе, что защищает пользователя от удара током.

Существуют и более продвинутые варианты – розетки с защитной шторкой и заземлением. Шторка закрывает отверстия для вилки, предотвращая случайный контакт с токоведущими частями. Это особенно полезно в домах с маленькими детьми, которые могут попытаться вставить в розетку посторонние предметы. Такие устройства сочетают сразу две функции: защиту от утечки тока и дополнительную безопасность для жильцов.

На промышленных предприятиях электрозаземление применяется еще шире. Здесь оно необходимо для станков, конвейеров, сварочных аппаратов и другого оборудования с высокой мощностью. Например, на заводе по производству металлоконструкций все станки подключаются к общей заземляющей системе. Если происходит пробой изоляции, ток уходит в грунт, а автоматический выключатель отключает питание, предотвращая аварию. Без заащиты такая ситуация могла бы привести к пожару или травмам работников.

Еще одна область применения – электросети на открытом воздухе. Уличные фонари, рекламные щиты, системы видеонаблюдения – все они нуждаются в защите от утечек тока. Здесь оно часто комбинируется с молниезащитой, чтобы справляться с природными факторами, такими как грозы. В сельском хозяйстве используют для защиты оборудования в теплицах, насосных станций и ферм, где влажная среда повышает риск неисправностей.

Электрозащита оборудования – это не только требование нормативов, но и способ продлить срок службы техники. Устранение скачков напряжения и предотвращение перегрева снижают износ электроники. В итоге система окупается не только с точки зрения безопасности, но и экономии на ремонте.

Применение заземления зависит от конкретных условий. В городской квартире достаточно подключения к общему контуру здания, а в частном доме может потребоваться индивидуальная система с собственным заземлителем. Главное – правильно спроектировать и установить все элементы.

Установка и эксплуатация

Установка электрозаземления – процесс, требующий знаний, опыта и соблюдения норм. Это не то, что можно сделать «на глаз» – ошибки в монтаже могут свести на нет всю пользу системы. Рассмотрим основные этапы создания заземляющего контура и правила его эксплуатации.

1. Первый шаг – выбор места для заземлителя. Оно должно быть вдали от газопроводов, водопровода и других коммуникаций, чтобы избежать повреждений. Грунт тоже играет роль: влажная почва с хорошей проводимостью (глина, суглинок) предпочтительнее сухого песка или каменистой земли. В идеале заземлитель располагают в тени, где земля меньше пересыхает.
2. Далее устанавливают сам заземлитель. В частных домах чаще всего используют вертикальные стальные стержни длиной 2–3 метра. Их вбивают в землю с помощью кувалды или специального вибромолота, оставляя верхнюю часть для подключения. Если одного стержня недостаточно для нужного сопротивления, добавляют еще несколько, соединяя их стальной полосой или проводом. В промышленности могут применяться горизонтальные заземлители – длинные траншеи с уложенными металлическими пластинами.
3. После этого монтируется заземляющий проводник. От заземлителя к дому прокладывают кабель или шину, которая подключается к главной заземляющей шине (ГЗШ). ГЗШ – это металлическая пластина или коробка, установленная в электрощите. От нее расходятся провода к розеткам, приборам и другим точкам. Все соединения должны быть надежными – болты затягивают с усилием, а сварные швы проверяют на прочность.

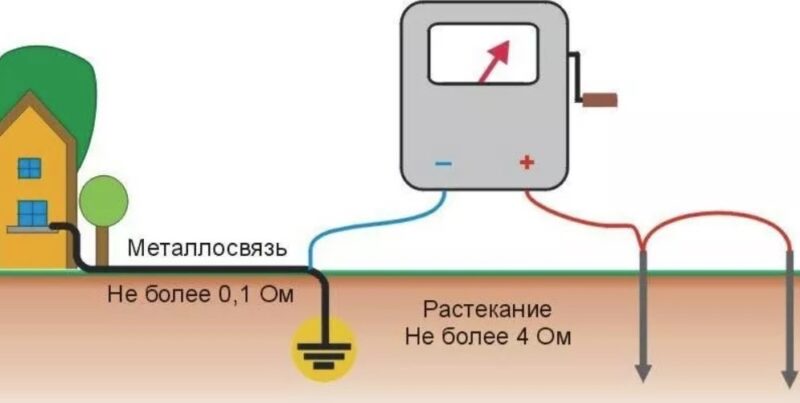

4. Когда система собрана, проводится проверка. С помощью мегаомметра измеряют сопротивление контура. Если оно превышает норму (например, 4 Ом для бытовых сетей), конструкцию дорабатывают – добавляют стержни или улучшают контакт с грунтом, поливая его солевым раствором. После успешной проверки заземление подключают к электроустановке и вводят в эксплуатацию.

Эксплуатация системы требует регулярного контроля. Раз в год или после сильных осадков рекомендуется проверять сопротивление, особенно в регионах с переменчивым климатом. Металл со временем может ржаветь, а грунт – терять проводимость из-за засухи. При необходимости проводники заменяют, а заземлители очищают от коррозии.

Установка и обслуживание электрозаземления – это вложения в безопасность. Они требуют времени и средств, но окупаются спокойствием и уверенностью в надежности системы.

Часто задаваемые вопросы

Давайте разберем наиболее популярные, чтобы закрыть пробелы в понимании и дать практичные ответы.

Какие провода лучше использовать?

Выбор зависит от условий и бюджета. Медь – идеальный вариант благодаря высокой проводимости и устойчивости к ржавчине. Минимальное сечение для медного провода – 4 мм², что достаточно для бытовых нужд. Сталь дешевле, но требует сечения от 10 мм² и более, а также защиты от коррозии, например, оцинковки. В промышленности иногда применяют алюминий, но он менее надежен из-за склонности к окислению. Главное – соответствие нормативам и надежность контактов.

Как обозначается заземление в схемах и на практике?

В чертежах и документации используется символ в виде треугольника с вертикальной чертой или буквы PE (Protective Earthing). На самих проводниках – желто-зеленая маркировка, которая стала международным стандартом. В сложных схемах могут добавляться цифровые или буквенные метки, чтобы различать несколько заземляющих линий в одном щите. Это помогает электрикам быстро ориентироваться при монтаже или ремонте.

В чем разница между защитным и электрическим заземлением?

На самом деле «электрическое заземление» – неофициальный термин, который иногда употребляют вместо «рабочего заземления». Защитное заземление служит для безопасности человека, отводя ток с корпуса в аварийной ситуации. Рабочее же обеспечивает нормальную работу оборудования, например, заземляя нейтраль трансформатора. Их функции различны, хотя в некоторых системах они могут комбинироваться.

Что делать, если в доме нет заземления?

Это частая проблема в старых зданиях (хрущевках), где проводка двухжильная (фаза и ноль). Вариантов несколько.

1. Первый – установить индивидуальный заземляющий контур с помощью стержней и проводников, выведенных в щиток.
2. Второй – использовать устройства защитного отключения (УЗО), которые срабатывают при утечке тока, хотя они не заменяют заземление полностью.
3. Третий – обратиться к управляющей компании, если речь идет о многоквартирном доме, чтобы модернизировать общедомовую схему. Самостоятельно такие работы лучше не проводить – нужен квалифицированный электрик.

Можно ли обойтись без заземления в розетке?

Теоретически да, если приборы не имеют металлических частей (например, пластиковый фен). Но для мощной техники – стиральных машин, плит, бойлеров – это рискованно. Без него любая неисправность изоляции может привести к появлению напряжения на корпусе, а УЗО не всегда успевает сработать вовремя. В современных домах это обязательное требование ГОСТ и ПУЭ.

Как проверить, работает ли электрозаземление? Самый надежный способ – измерить сопротивление контура с помощью мегаомметра. Норма для бытовых систем – не более 4 Ом. Бытовой метод – подключить тестер или лампочку между фазой и заземлением: если лампа горит, контур замкнут, но это лишь косвенный признак. Для точной диагностики лучше вызвать специалиста, особенно если проводка старая.

ГОСТ и нормативы

Для тех, кто хочет углубиться в тему, приведем несколько полезных источников и рекомендаций. Основные требования к защитному заземлению изложены в Правилах устройства электроустановок (ПУЭ), раздел 1.7 «Заземление и защитные меры электробезопасности». ГОСТ 12.1.013-78 дает технические стандарты для систем заземления, а ГОСТ Р 50571.3-94 описывает нормы для электроустановок зданий. Эти документы – основа для проектирования и проверки.

Если вы планируете монтаж, обратите внимание на рекомендации производителей оборудования. Например, для УЗО указаны оптимальные параметры сопротивления контура, а для розеток с заземлением – требования к сечению проводов. Литература по электробезопасности, такая как книги А.М. Таубе или В.И. Кравченко, тоже будет полезна для понимания темы.

В завершение – совет: не пренебрегайте регулярными проверками. Заземление – это не «установил и забыл». Климат, коррозия, износ материалов могут снизить его эффективность. Простая профилактика раз в год сохранит систему в рабочем состоянии и обеспечит вашу безопасность.

Так что это не просто технический термин или элемент проводки, а важнейшая мера, которая стоит между человеком и электрической опасностью. Оно незаметно в повседневной жизни, но в критический момент становится спасательным кругом, отводя ток в землю и предотвращая трагедии. Система проста по своей сути: проводник, заземлитель, надежное соединение – но ее значение трудно переоценить.

Эффективность системы зависит от правильного подхода. Ошибки в монтаже, экономия на материалах или игнорирование проверок могут свести на нет все преимущества. Поэтому важно следовать нормативам – ПУЭ, ГОСТ – и при необходимости привлекать специалистов. Вложения в заземление – это инвестиции в безопасность, которые окупаются спокойствием и уверенностью.

• Требования по обеспечению безопасности и защита от поражения электрическим током. ГОСТ Р 50571.3-94
