Всем доброго времени суток уважаемые радиолюбители! Предлагаю всем несложную схему паяльной станции с феном. Была давно затея сделать паяльную станцию, именно своими руками. Покупать в магазине для меня было не целеобразно, так как не устраивала ни цена, ни качество, ни управление, ни надёжность. После долгих поисков в интернете была найдена на мой взгляд лучшая и единственная в своем роде схема на микроконтроллере atmega8 и двухстрочном LCD дисплее WH1602, с управлением на энкодере. Проект новый и не является клоном одних и тех же "затёртых до дыр" схем, в общем не имеет аналогов.
Особенности устройства
Станция имеет такие преимущества как:
- Меню настроек.
- Две кнопки "памяти", то есть два предустановленных температурных режима для паяльника и фена.
- Таймер перехода в спящий режим, установить таймер можно в настройках.
- Цифровая калибровка паяльника, также находится в настройках.
- Построена на бюджетных комплектующих.
- Печатная плата разработана мной под корпус от БП ПК, так что с корпусом тоже не возникнет проблем.

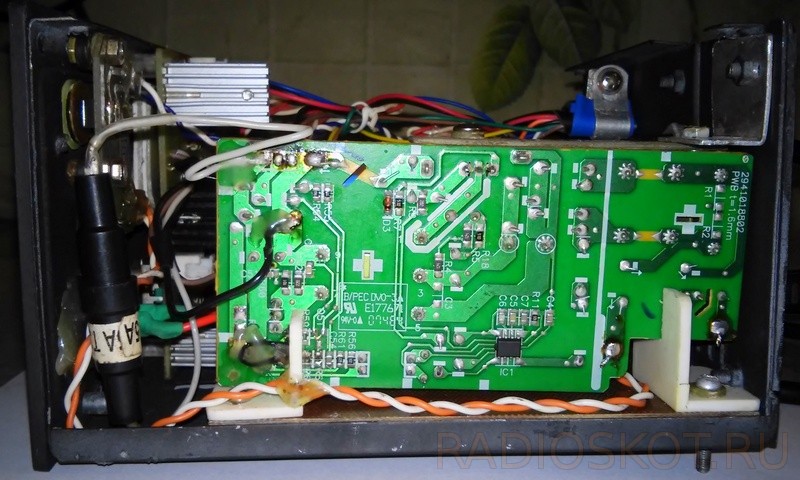

- Для питания станции можно применить ту же плату от блока ПК, немного переделав под нужные 20-24v(зависит от трансформатора), благо размеры корпуса позволяют это сделать. Можно немного укоротить радиаторы, так как для питания нам нужно всего лишь 24v и 2-3 ампера и сильного нагрева силовых транзисторов и диодной сборки не будет.
- В прошивке заложен "Пи" алгоритм регулирования нагрева фена, что даёт равномерный нагрев спирали фена и отсекает ИК излучение в моменты включения фена. В общем при умелом пользовании фена ни одна деталька не "прижарится" раньше времени.

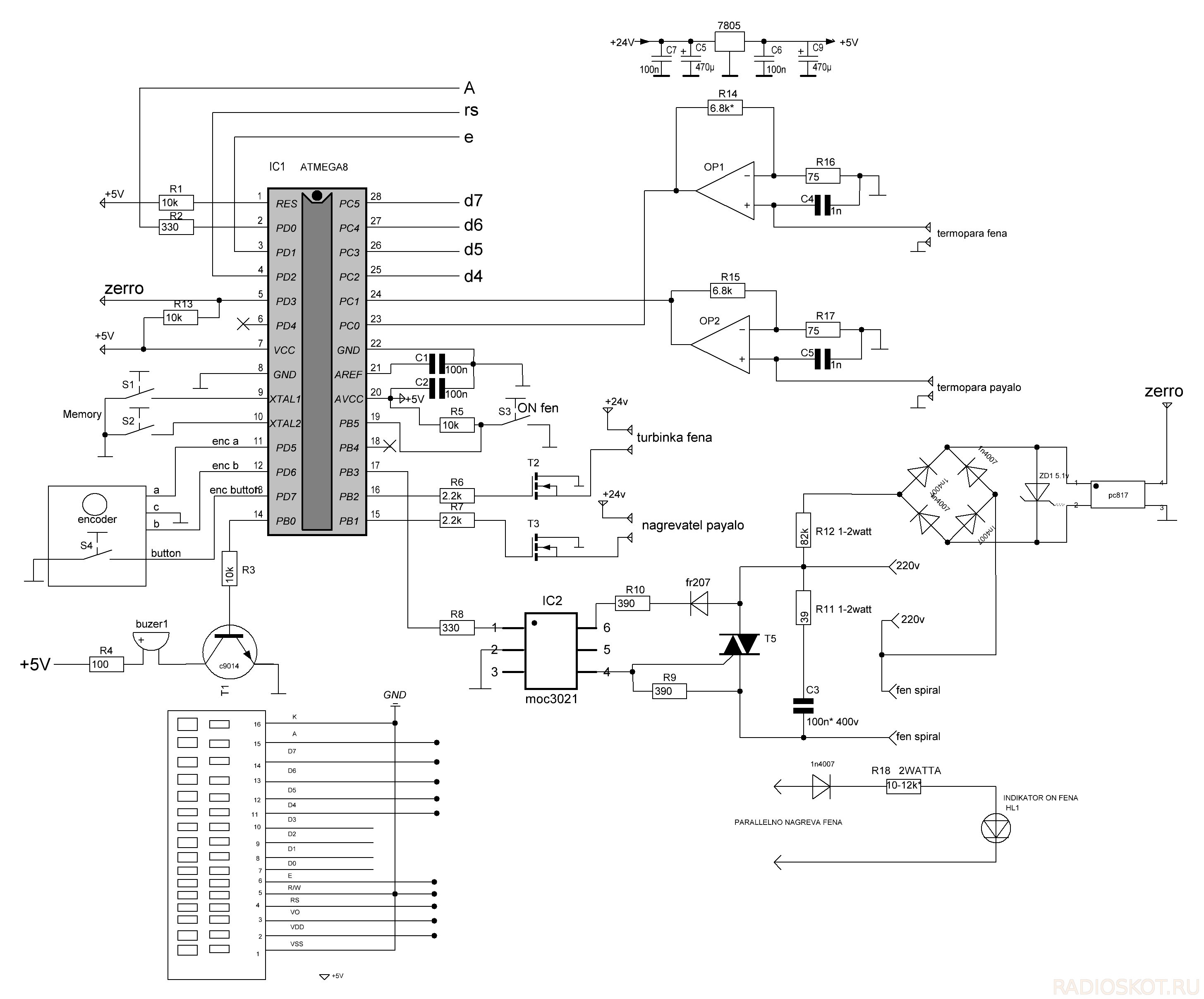

Принципиальная схема
Изначально, в авторском варианте, схема была выполнена полностью на SMD компонентах (в том числе и atmega8) и на двухсторонней плате. Повторить её для меня, и думаю большинства радиолюбителей, не представляется возможным. Поэтому перевел схему и разработал плату на DIP компонентах. Конструкция выполнена на двух печатных платах: высоковольтная часть сделана на отдельной платке во избежание наводок и помех. Паяльник применён с термопарой, на 24v 50w от станции "Baku".

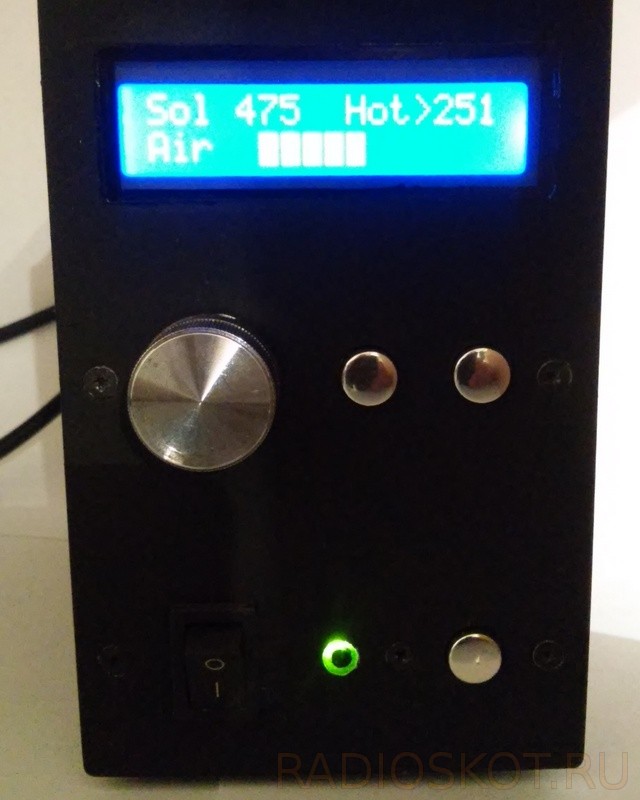

Фен применен от этой же фирмы, c термопарой в качестве датчика температуры. Имеет нихромовый нагреватель с сопротивлением около 70 ом и "турбинку" на 24v. На экране отображается температура: заданная и фактическая для фена и паяльника, сила воздушного потока фена(отображается в виде горизонтальной шкалы в нижней строчке экранчика).
Для увеличения, уменьшения температуры и потока воздуха турбинки: переносится курсор кратковременным нажатием на энкодер, и поворачивая влево или вправо устанавливается нужное значение. Удерживая первую или вторую кнопку памяти можно запомнить удобную для вас температуру и при следующем использовании, нажав на память, сразу пойдет нагрев до установленных в памяти значений. Запуск фена осуществляется нажатием на кнопку "Fen ON", которая находится на лицевой панели, но можно вывести её на ручку фена, использовав проводки идущие на геркон, так как в данной станции он не используется. Для перехода фена в спящий режим: также нужно нажать на кнопку "Fen ON", при этом нагрев фена прекратится, а турбинка фена будет остужать его до заданной температуры(от 5 до 200 градусов), которую можно выставить в настройках.
Сборка станции
- Изготавливаем основную плату по народному рецепту "ЛУТ"
- Сверлим, лудим готовую платку.
- Впаиваем стабилизатор 7805, шунтирующие конденсаторы, перемычку под панелькой для МК и остальные перемычки, панельку и шунтирующие конденсаторы возле панельки.
- Подключаем питание 24v, проверяем напряжение после 7805 и на панельке МК. Убеждаемся что на 7 и 20 контакте присутствует +5V, а на 8 и 22 минус 5v, то есть GND.
- Припаиваем непосредственную обвязку МК и LCD 1602, необходимую для первого запуска схемы. А это: R1, R2, подстроечник (для регулировки контраста экрана, есть на печатной плате), энкодер с кнопками S1 и S2 (эти компоненты паяются со стороны дорожек).
- Припаиваем проводки к экранчику, всего 10 проводков. Контакты на самом экранчике: VSS, K, RW — необходимо соединить вместе, при помощи проводков.

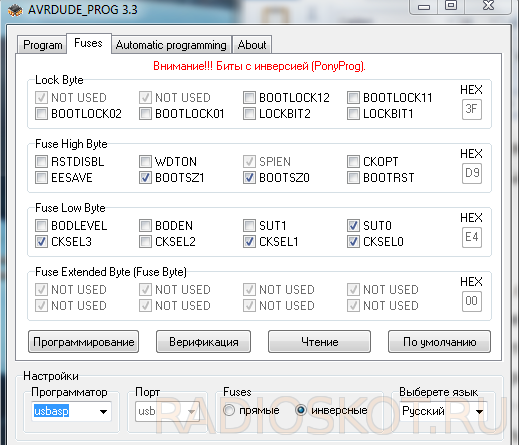

- Прошиваем atmega8. Байты конфигурации: 0xE4 — LOW, 0xD9 — HIGH
- Подключаем питание, схема находится в спящем режиме. При кратковременном нажатии на энкодер — должна загорается подсветка и вылезти приветствие. Если этого не случилось: смотрим на 2 ноге МК после включения должно быть устойчивые +5в. Если не так — смотрим обвязку atmega8, фьюзы. Если есть +5v — распайку индикатора. Если есть подсветка, но нет символов — крутим подстроечник контраста экрана до появления их.
- После удачного пробного запуска: допаиваем всё кроме высоковольтной части на отдельной плате.
- Запускаем станцию с подключенным паяльником, любуемся результатом.
- Изготавливаем платку для высоковольтной части схемы. Впаиваем детали.
Запуск паяльной станции
Первый запуск с высоковольтной частью:
- Подключаем термопару фена и турбинку к основной плате.
- Подключаем лампу накаливания 220v, вместо нагревателя фена, к высоковольтной платке.
- Включаем станцию,запускаем фен кнопкой "Fen ON" — лампа должна засветится. Выключаем.
- Если не "бахнуло", и симистор не горячий (желательно закрепить на радиатор) — подсоединяем нагреватель фена.
- Запускаем станцию с феном. Любуемся работой фена. Если есть посторонний звук (писк, скрежет) в районе симистора — подбираем конденсатор C3 в снаббере симистора, от 10 до 100 нанофарад. Но буду честен, и скажу сразу — ставьте 100n.
- Если есть разница в показаниях температуры фена — можно подкорректировать резистором R14 в обвязке ОУ.
Замена деталей
Некоторые замены активных и не очень активных компонентов:
- ОУ — Lm358, Lm2904, Ha17358.
- Полевые транзисторы — Irfz44, Irfz46, Irfz48, Irf3205, Irf3713 и подобные, подходящие по напряжению и току.
- Биполярный транзистор Т1 — С9014, С5551, BC546 и подобные.
- Оптопара MOC3021 — MOC3023, MOC3052 без перехода через ноль (без zero kross по даташиту).
- Оптопара PC817 — PC818, PC123
- Стабилитрон ZD1 — любой на напряжение стабилизации от 4,3 — 5,1V.
- Энкодер с кнопкой, я применял от автомагнитолы.
- Конденсатор в снаббере симистора обязательно на 400v и 100n!
- LCD WH1602 — смотреть внимательно расположение контактов при соединении с основной платой, от разных производителей может отличаться.
- Для питания лучшим вариантом будет стабилизированный бп на 24V 2-4A, с одного большого восточного магазина или переделанный БП АТХ. Хотя я применял 24V 1,2A от принтера, немного греется при пользовании паяльника, но мне хватает. На худой конец трансформатор с диодным мостом, но не советую.
Корпус станции

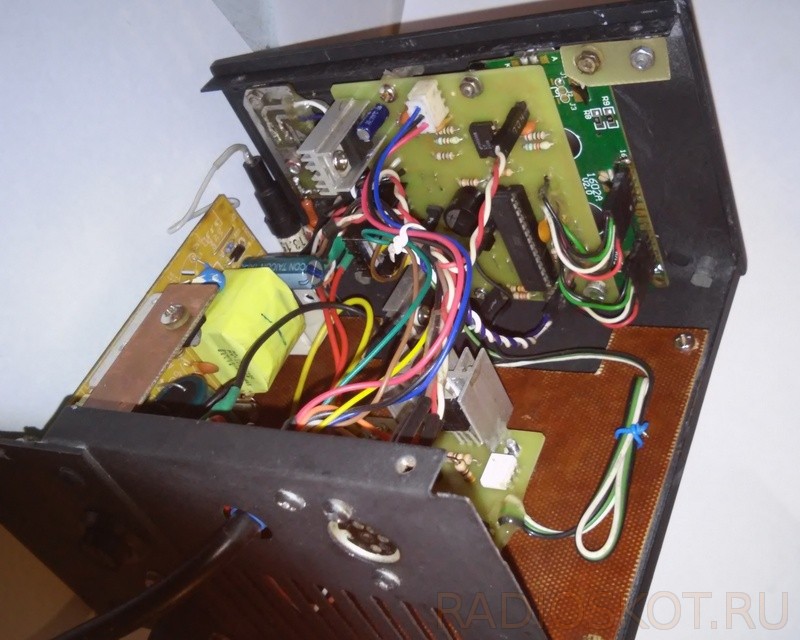

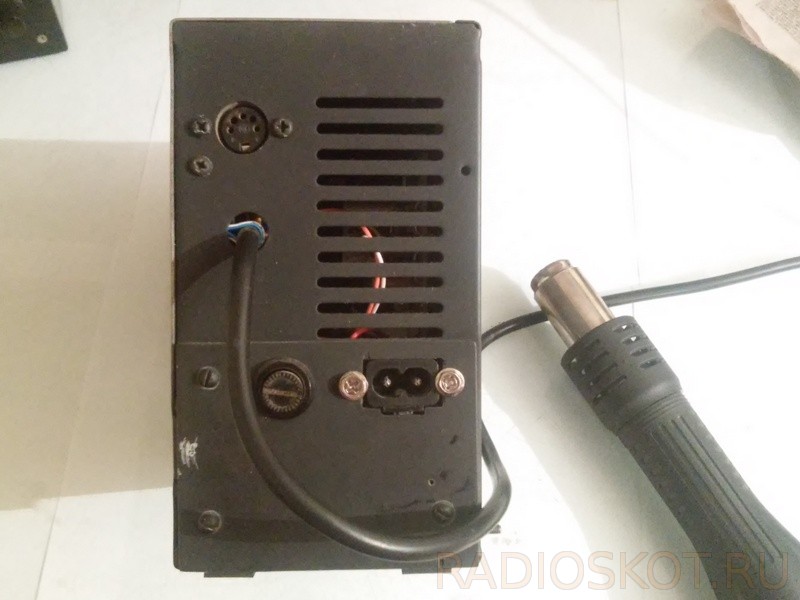

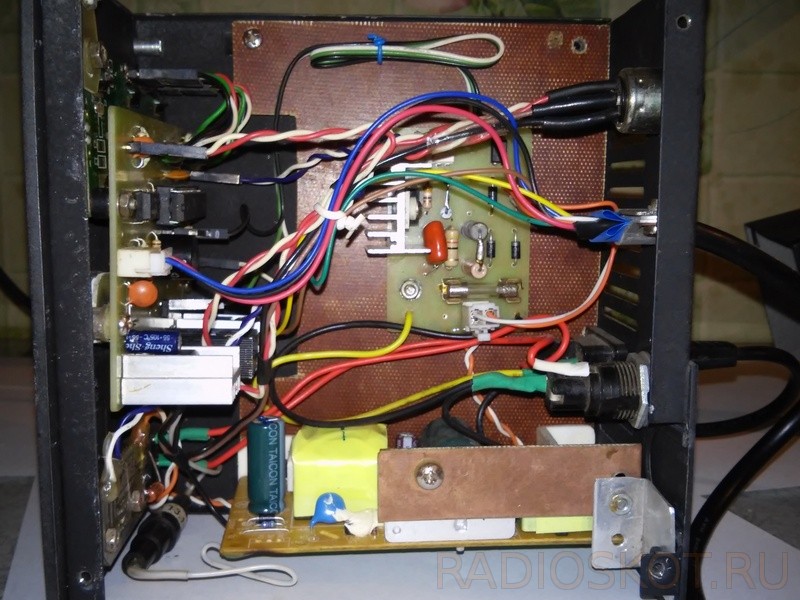

У меня корпус от БП ПК. Панель из оргстекла, при покраске необходимо оставить окошко для экрана методом приклеивания малярного скотча с двух сторон. Корпус покрашен в один слой грунта и два слоя чёрной матовой краски из баллончика. Для паяльника применён советский пятиштырьковый штекер от магнитофона. Фен не отсоединяется, штырьками подсоединён непосредственно к основной плате. Гнездо паяльника, шнур фена и сетевой шнур расположены на задней стенке корпуса. На передней панели расположены только органы управления, экран, сетевой выключатель и индикатор работы фена. Первая моя конструкция была с панелью из текстолита, с вытравленными надписями, но к сожалению фото не осталось. В архиве прилагаются рисунки печатных плат, рисунок панели, схема в Splan и прошивка.
Видео
P.S. Станция имеет название "Didav" — это псевдоним человека создавшего схему и прошивку данного аппарата. Всем удачной пайки без "соплей". Дополнение по схеме и прошивкам смотрите тут. Специально для сайта Радиосхемы — Akplex.
