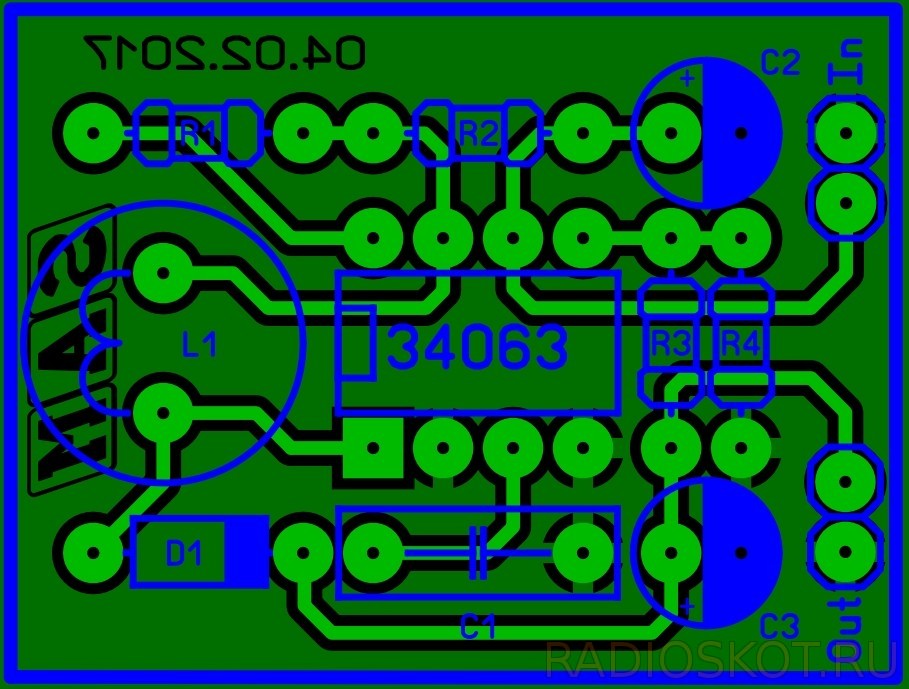

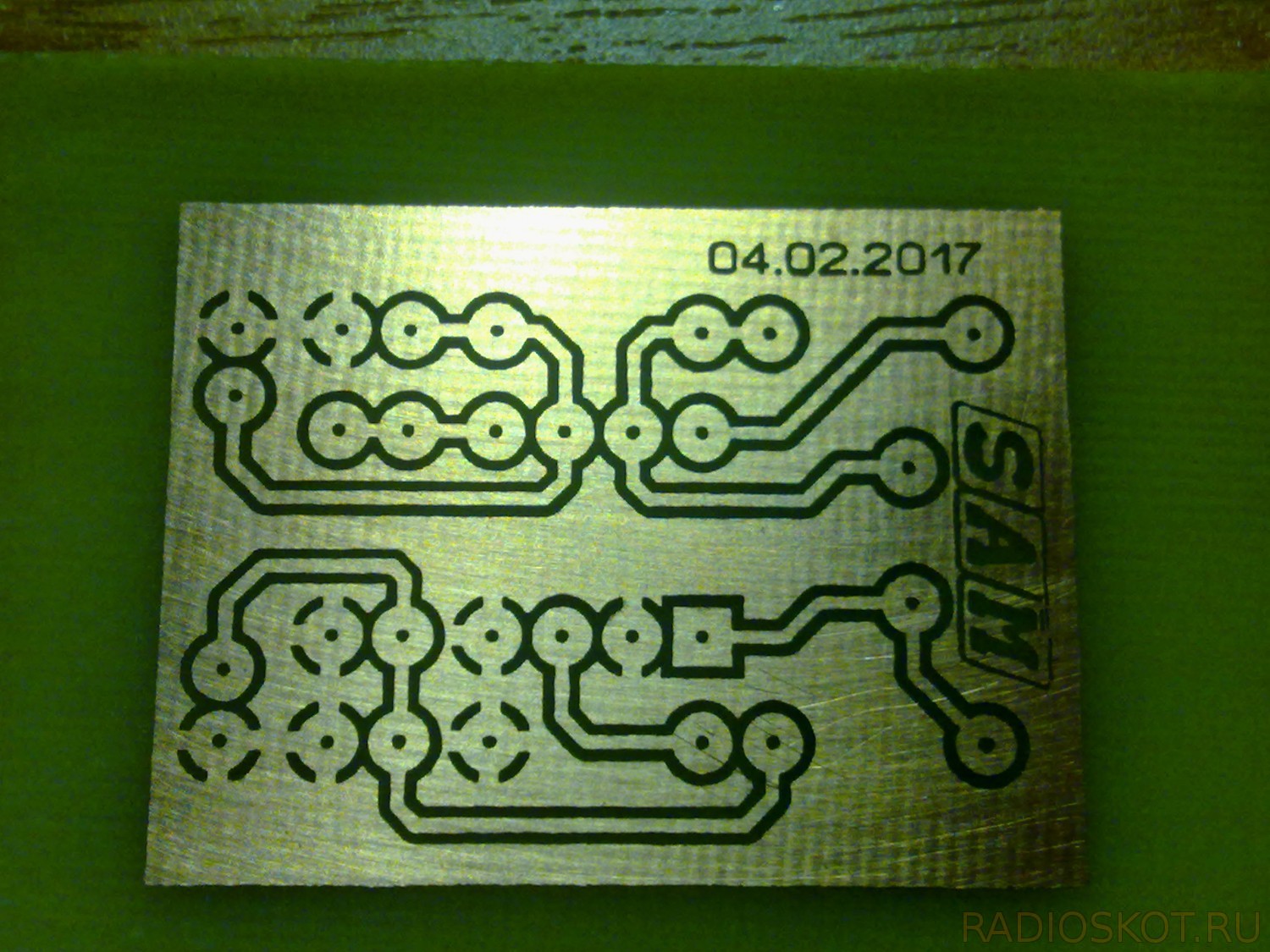

Итак, собрал для своей радиолюбительской лаборатории этот полезный прибор — стабилитрон-тестер. Чтобы не возиться с трансформаторами, применил step-up повышающий модуль на MC34063, который раньше делал. Вот его схема и печатная плата:

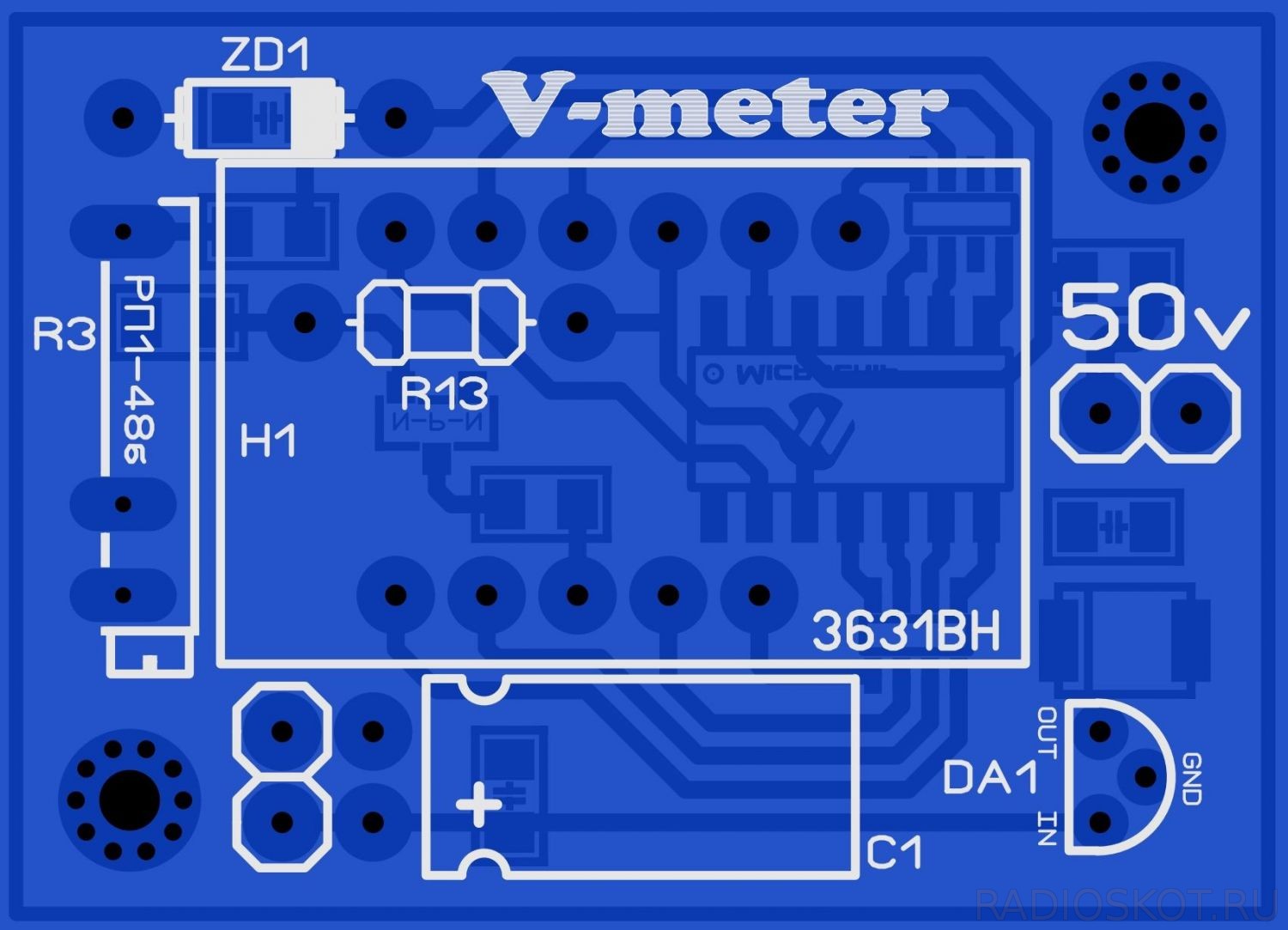

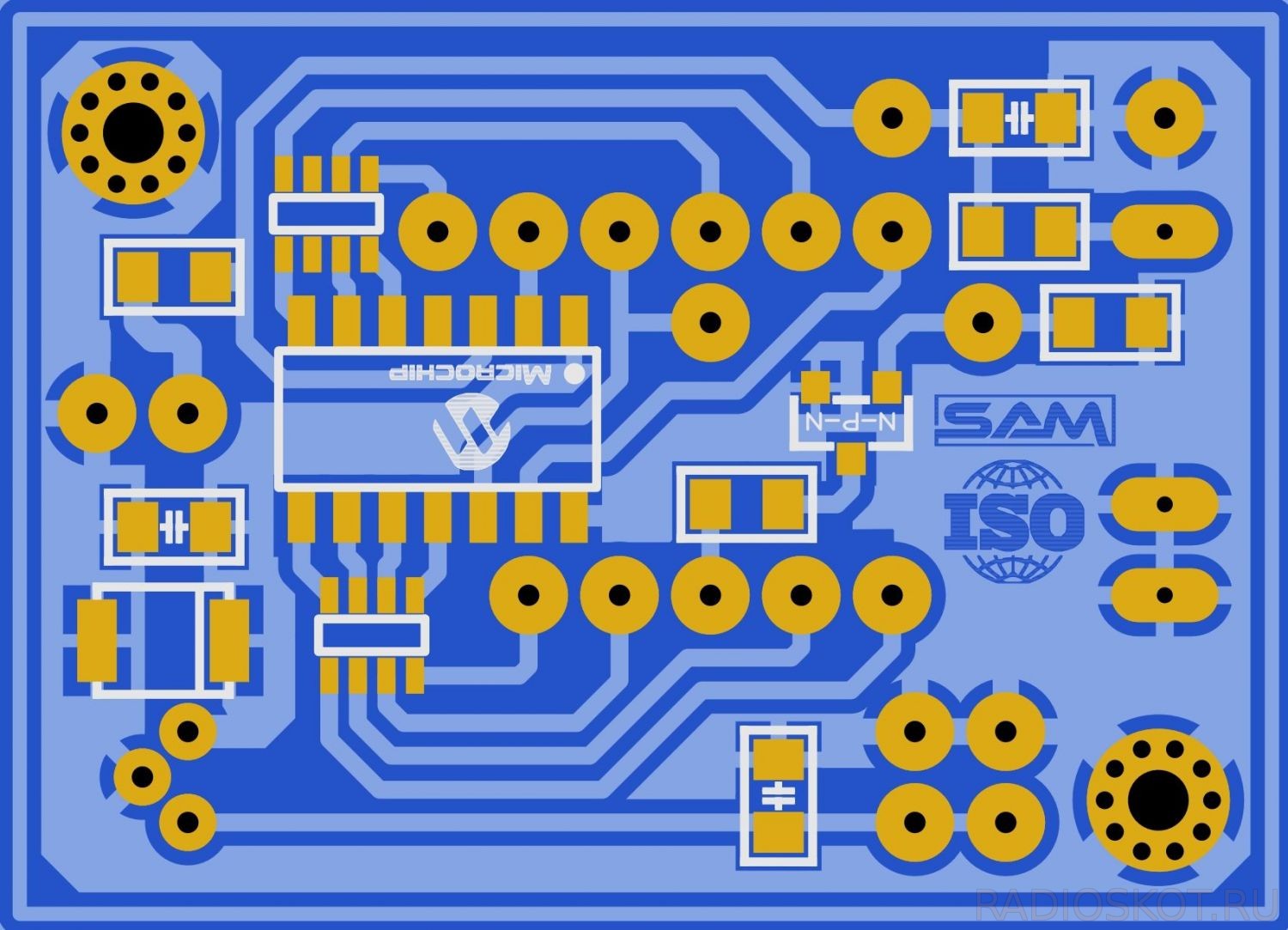

И установил свой вольтметр:

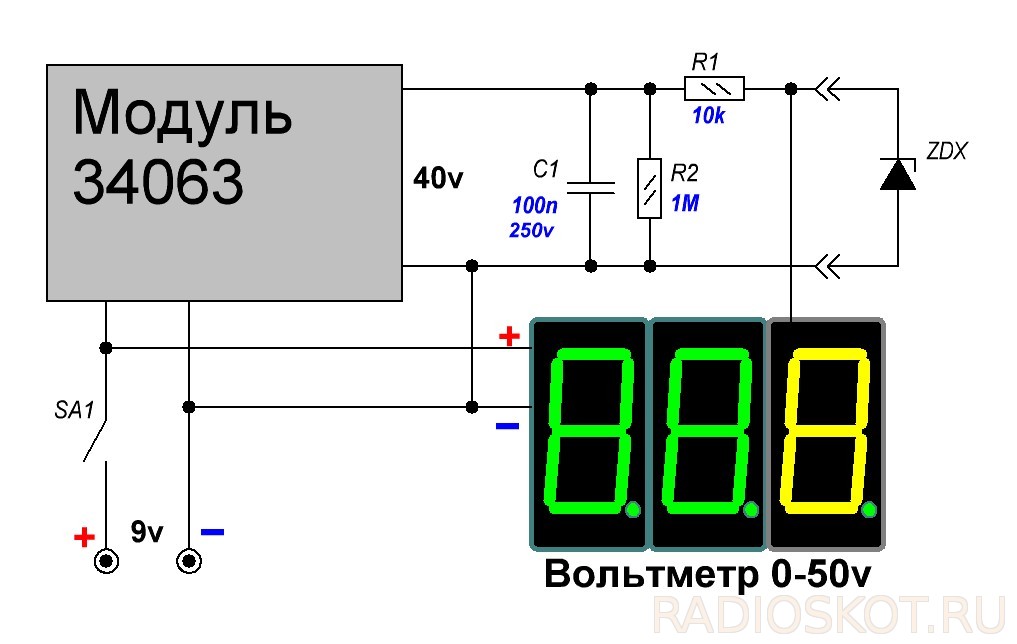

Вольтметр на 50 вольт, преобразователь на 40 вольт. Схема получилась такая:
Возможно что-то нужно изменить, подогнать, но работает и так.

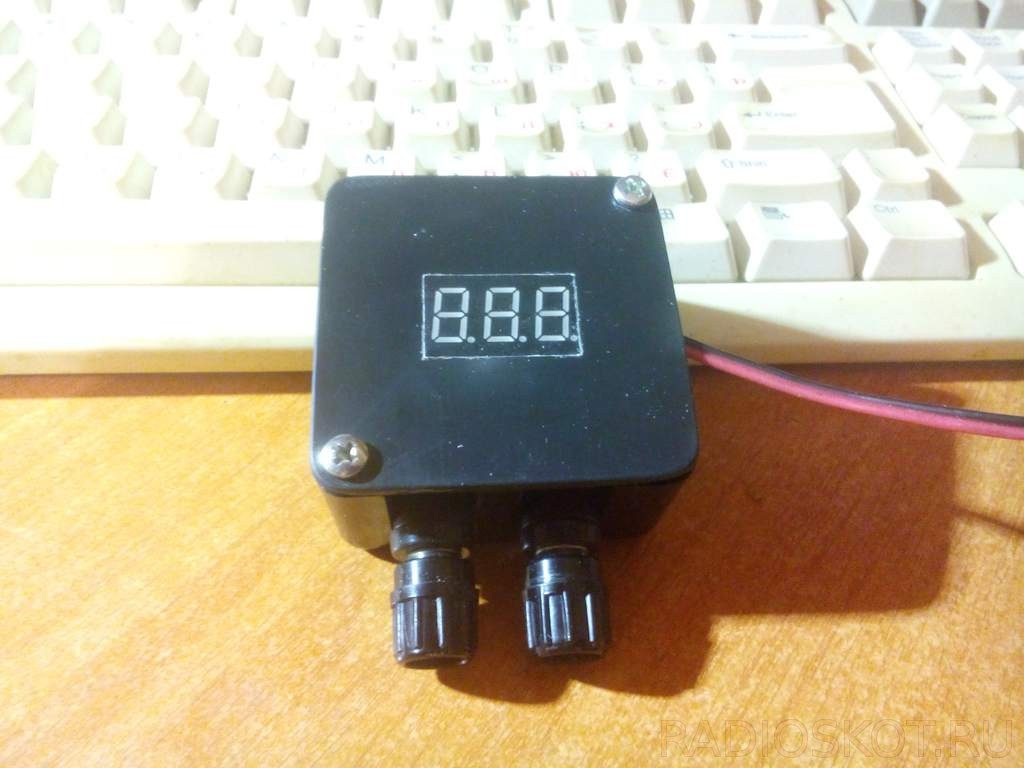

В клеммы вставляем пинцет и вперёд на сортировку стабилитронов.
Стабилитроны, если надо протестировать на 100 В или 300 В, то следует вот такую схему собирать:
И соответственно вольтметр взять на напряжение побольше.
