Петлевые вибраторы (вибраторы Пистолькорса) исторически выступают одним из самых распространенных типов антенн. На протяжении полувека они широко применялись в составе многоэлементных антенн «волновой канал» (Яги-Уда) для приема эфирного телевидения. Несмотря на то, что с развитием кабельных сетей и интернета их популярность снизилась, они по-прежнему остаются важной частью радиотехники.
🎓 В базовой литературе по антеннам часто упоминается, что входное сопротивление (импеданс) петлевого вибратора ровно в 4 раза превышает сопротивление классического разрезного полуволнового диполя. Этот факт несложно проверить на практике, но физическая причина этого явления часто остается непонятой. Почему добавление второго проводника параллельно первому приводит к увеличению сопротивления, а не к его снижению? И почему возникает именно четырехкратный рост? Разгадка кроется в базовом законе распределения электрической мощности.
Далее вполне понятное объяснение этого явления. Оно естественно не претендует на строгую академическую точность, но дает наглядное представление о физике процессов, позволяя легко запомнить принцип работы таких антенн.
Входное сопротивление полуволнового вибратора
Волновое сопротивление тонкого полуволнового диполя принято считать равным примерно 75 Ом. Если вибратор имеет длину ровно в половину длины волны (λ/2), запитан в центре и выполнен из очень тонкого провода, его расчетное комплексное сопротивление составляет (73 + j42,5) Ом.
Наличие положительной реактивной составляющей (+j42,5 Ом) говорит о том, что антенна имеет индуктивный характер — физически она немного длиннее своей идеальной резонансной частоты. По этой причине на практике полуволновые диполи искусственно укорачивают на несколько процентов (до 0,47λ – 0,48λ), чтобы добиться чистого резонанса. При резонансе реактивная часть падает до нуля, а активная остается на уровне около 73 Ом. Для простоты рассуждений условимся считать импеданс базового диполя чисто активным и равным 75 Ом (обозначим его как Z).
Объяснение данного явления

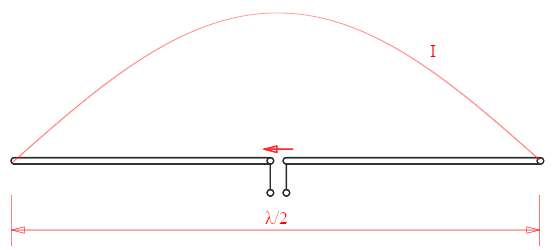

Шаг 1: Классический полуволновой диполь
Представим полуволновой диполь в свободном пространстве без тепловых потерь. Передатчик подводит к точке питания мощность P, что формирует в антенне ток I = √(P/Z). Этот ток создает излучаемое электромагнитное поле. Поскольку потерь нет, вся подведенная мощность беспрепятственно излучается в эфир со скоростью света.
Шаг 2: Продольное разделение вибратора
Представим, что продольно разрезали провод вибратора на две абсолютно равные половины. В результате получились два идентичных, более тонких диполя, соединенных параллельно. Ток разделится между ними поровну, при этом передатчик будет по-прежнему выдавать общий ток I и мощность P. Так как расстояние между проводниками ничтожно мало по сравнению с длиной волны, на удалении их излучение будет неотличимо от излучения исходного цельного провода.
Шаг 3: Изменение схемы питания
Теперь мысленно изменим конфигурацию: оставим только один проводник подключенным к передатчику, а второй замкнем в центре накоротко, позволив току течь по нему транзитом. Предположим, что ток в каждом проводнике остался прежним — I/2. С точки зрения электромагнитного поля антенна ведет себя как и раньше, излучая ту же мощность P. Но теперь передатчик обеспечивает только половину тока (I/2). Поскольку излучаемая мощность неизменна, входное сопротивление должно было увеличиться в 4 раза: P = (I/2)2 × (4Z). Именно так формируется четырехкратное умножение импеданса.
Шаг 4: Почему ток сохраняется при замыкании провода?
Может показаться странным, что ток в пассивном проводнике сохраняется, несмотря на его отключение от источника. Ответ кроется в распределении тока по длине антенны.
В полуволновом диполе ток распределен в виде стоячей волны: с пучностью (максимумом) в центре питания и нулями на концах провода. Если увеличить длину диполя с λ/2 до полной длины волны λ, распределение тока приобретет две пучности, причем в левой и правой половинах антенны векторы тока будут направлены в противоположные стороны.

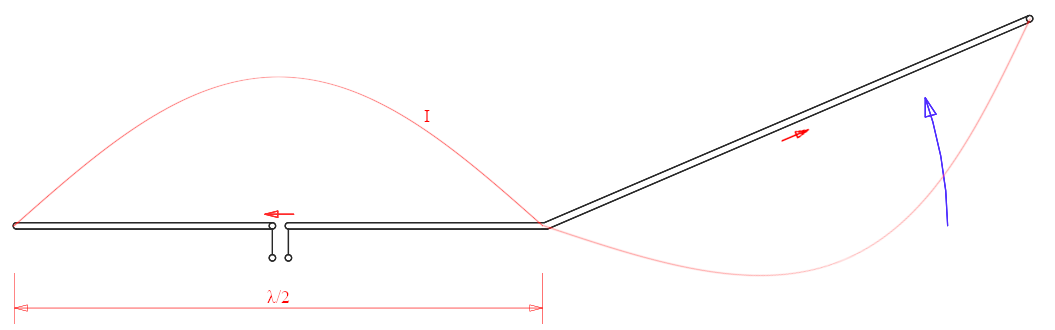

Если теперь физически сложить этот волновой диполь пополам, то токи, которые раньше были встречными, станут сонаправленными. Так как общая длина провода равна λ, напряжения на совмещаемых концах будут полностью совпадать по фазе и амплитуде. Это означает, что их можно соединить без короткого замыкания. В итоге получается классический петлевой вибратор.
Этот процесс можно описать и иначе: петлевой вибратор — это два полуволновых диполя, параллельно соединенных на концах. На концах ток равен нулю, а напряжение максимально. Активный диполь, запитанный в центре, индуцирует высокое напряжение на своих краях, которое, в свою очередь, запитывает пассивный диполь. Возникающий ток оказывается полностью синфазным.
Трансформация сопротивления и несимметричные конструкции
Аналогичный принцип применяется для получения других значений волнового сопротивления. Если расщепить вибратор не на два, а на три параллельных провода, ток генератора снизится до трети, что увеличит импеданс в 32 = 9 раз (до 675 Ом).
Гибкость конструкции позволяет менять сопротивление за счет использования проводников разного диаметра. Поскольку более толстый проводник имеет меньшее погонное сопротивление и берет на себя больший ток, пропорции распределения мощности смещаются.
Используя справочные таблицы коэффициентов утолщения, можно спроектировать петлевой вибратор с любым требуемым входным сопротивлением (например, 200 или 300 Ом) для точного согласования с линией передач.
Особенности четвертьволновых антенн GP
Четвертьволновой несимметричный монополь (штырь над проводящей плоскостью) обладает сопротивлением около 37,5 Ом — вдвое меньше, чем у диполя в свободном пространстве. Но это явление связано не с принципом петлевого вибратора, а с физической симметрией системы.
В стандартном полуволновом диполе между симметричными плечами существует условная плоскость с нулевым потенциалом. Идеальная земля работает как зеркало для электромагнитных волн. Установив четвертьволновой штырь над проводящей плоскостью, получаем зеркальное отражение, достраивающее систему до виртуального полуволнового диполя. Так как передатчик теперь питает только половину конструкции (от штыря к нулевому потенциалу земли), он «видит» ровно половину от 75 Ом. Стоит отметить, что при наклоне противовесов штыревой антенны вниз, сопротивление повышается, что часто используется радиоинженерами для прямого согласования с 50-омным коаксиальным кабелем без согласующих устройств.
| Тип антенны | Особенности | К трансф. | Входное сопр. Z |
|---|---|---|---|
| Полуволновой разрезной диполь | Одиночный проводник, питание в центре | 1:1 | 73–75 Ом |
| Симметричный петлевой вибратор (2 провода) | Две параллельные ветви одинакового диаметра | 1:4 | 280–300 Ом |
| Трехпроводный петлевой вибратор | Три параллельные ветви одинакового диаметра | 1:9 | 650–675 Ом |
| Несимметричный петлевой вибратор | Пассивный проводник толще активного (D2 > D1) | От 1:4 до 1:10+ | 300–800 Ом |
| Четвертьволновой монополь (Ground Plane) | Вертикальный штырь над плоским экраном/землей | 0.5:1 (от диполя) | 35–37.5 Ом |
| Monopole GP с наклонными радиалами (45°) | Штырь с противовесами, наклоненными вниз | ~0.67:1 | ~50 Ом |
Практическое применение принципа
Антенны «Волновой канал»
В направленных антеннах Яги-Уда наличие пассивных элементов (директоров и рефлекторов) вблизи активного вибратора за счет взаимного влияния сильно снижает его входное сопротивление. Чтобы компенсировать это падение и обеспечить согласование со стандартным телевизионным кабелем (75 Ом), вместо простого разрезного диполя применяется петлевой, обладающий изначальным четырехкратным запасом по импедансу.
Многопроводные антенны сверхдлинных волн
В диапазонах длинных и сверхдлинных волн (частоты ниже 100 кГц) длина волны достигает нескольких километров. Построить полноразмерную резонансную вышку физически невозможно. Короткие вертикальные монополи в таких условиях имеют колоссальную емкостную реактивность, низкое сопротивление излучения и высокие потери на нагрев.
Для повышения КПД используются емкостные «шляпы» (развитые горизонтальные сети проводников наверху мачты) и многопроводные вертикальные снижения. Разделение общего тока на несколько параллельных вертикальных излучателей (по принципу петлевого вибратора) кардинально снижает тепловые потери (P = I2R) и повышает входное сопротивление системы, что облегчает работу передатчика и минимизирует требования к огромным согласующим катушкам индуктивности.
Таким образом, вид любой антенны петлевой вибратор подчинен строгим законам электродинамики. Понимание принципов распределения токов и напряжений дает инженеру возможность видеть не просто «набор металлических трубок», а изящные решения по согласованию сопротивлений, компенсации потерь и управлению электромагнитным полем. А приведенный выше анализ петлевых и укороченных антенн служит отличным мостом между сложной математической теорией и инженерной практикой.
