Конструкциям всевозможных детекторов радиоволн посвящено немало публикаций. Одна из самых простых и удачных конструкций описана в публикации здесь. Однако данная конструкция требует использования отдельного стрелочного индикатора. При желании вместо него можно использовать мультиметр.
Схема детектора

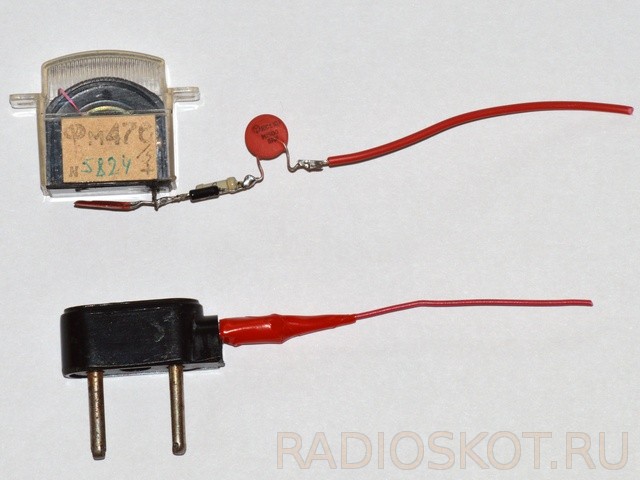

Первоначально автором эта конструкция была собрана на основе индикатора записи от старого магнитофона, однако ток полного отклонения данного индикатора измеряется сотнями микроампер, так что детектор излучения работал только в относительно сильных полях.
С использованием миниатюрных радиодеталей данную электрическую схему удалось разместить в корпусе штепсельной вилки для радиотрансляционной сети.
Контакты вилки позволяют подключить данное устройство к мультиметру M890G. Для проверки использовался простейший УКВ генератор радиоволн.
Схема генератора для проверки
Данный генератор часто описывают как универсальную глушилку всего и вся. Это естественно не так, хотя на расстоянии 1-1,5 м ему вполне по силам создать помехи приему FM-радиостанций. Эта схемы подкупает своей простотой, и вполне пригодна для учебных и демонстрационных целей, но не более того. Вот генератор отключен:
А тут на генератор подано питание.
Конечно при повторении можно использовать миниатюрные SMD радиокомпоненты, тогда он получится очень и очень маленький. Спасибо за внимание. Автор статьи Denev.
