У УКВ (FM) диапазона 88 – 108 мГц есть ещё и неофициальное название «Весь мир», которое, может быть, в большей степени отражает его суть. Однажды захотелось услышать весь мир задействовав тюнер магнитолы SHARP WF-939 POLAR. Приложил некоторые усилия и благополучно перенастроил его с диапазона 64 – 74 мГц. А так как желалось ещё и стереозвучания, то потребовался новый стереодекодер, дело в том, что установленный не поддерживает вновь установленный диапазон.

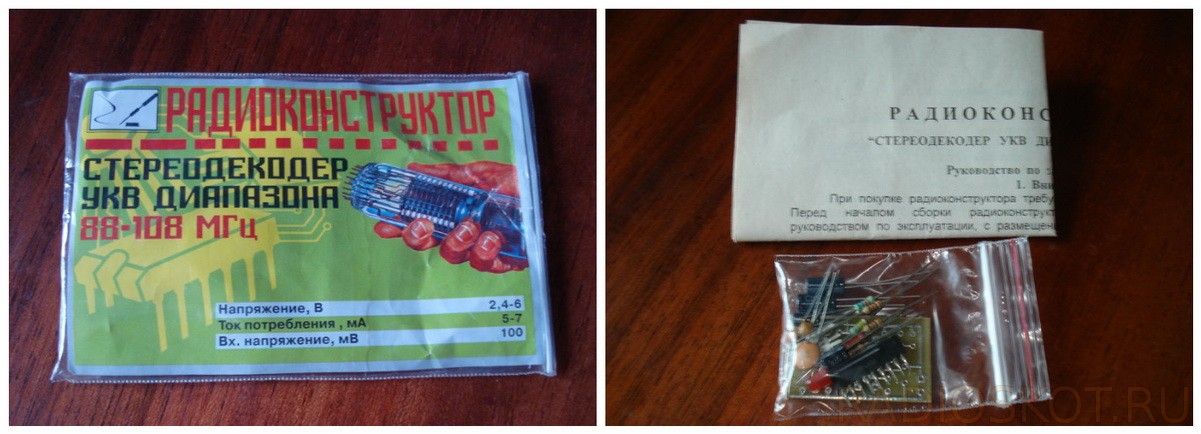

Дело новое, решил подстраховаться и купил соответствующий радиоконструктор стоимостью 2,5 доллара. Набор был упакован в полиэтиленовый пакетик размером 11 х 7 см. Вскрыл, внутри инструкция по сборке и пакетик меньшего размера со всеми комплектующими. Любопытна дата изготовления – ноябрь 2003 года. Долго же он ждал своего покупателя.
Набор состоит из печатной платы, интегральной микросхемы AN7420 содержащей два отдельных логических элемента И-НЕ с четырьмя входами на каждом, восьми конденсаторов, семи резисторов и светодиода. Промерил номиналы резисторов и конденсаторов. Керамический конденсатор, указанный в двух вариантах комплектации как 470n / 220n, оказался с ёмкостью 176n, резистор номиналом 1k – 1k5, а 3k3 – 2k8. Мелочь конечно но, памятуя истину, что чем точнее подобраны номиналы электронных компонентов согласно схемы, тем меньше потребуется заниматься её настройкой, заменил их на необходимые.

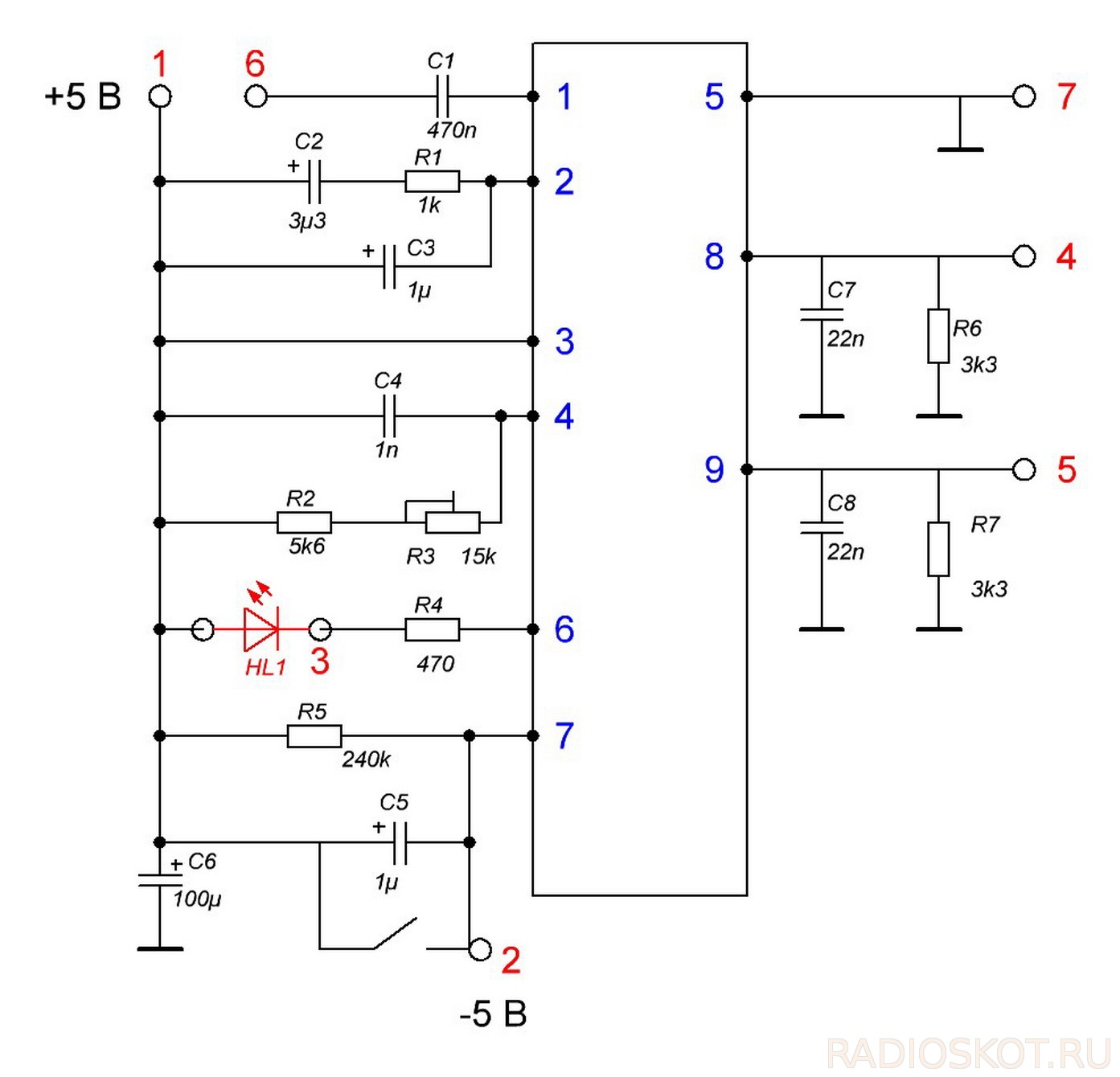

Схема и плата стереодекодера
Время, занятое на сборку платы FM стереодекодера составило не больше получаса. А для того чтобы в дальнейшем, в случае необходимости не идти в магазин и не покупать подобный набор сфотографировал до сборки плату отрисовал её в Layout.
Скопированная печатная плата. По большому счёту можно обойтись даже и без неё но, тем не менее, файл для печати в архиве.
Под цифрой 1 – место подключения плюс 5 В питания, 2 – к переключателю «моно / стерео», 3 – на катод светодиода, 4 – выход правого канала, 5 – выход левого канала, 6 – вход, 7 – минус 5 В питания.
Данная схема может быть собрана на одной из идентичных микросхем AN7420, KA2263, ТА7343АР. Её основные технические характеристики:
- напряжение питания, В 2,4 – 6
- ток потребления, мА 5 – 7
- разделение каналов, ДБ 40
- входное напряжение, мВ 100
- диапазон частот, Гц 40 – 16000
Настройка собранной схемы заключается в установке подстроечного резистора R3 в такое положение, при котором наблюдается стереоэффект. При появлении стереосигнала загорается светодиод АЛ307. Для появления стереосигнала приёмник должен быть настроен на станцию передающую стереофоническую программу.
Вывод о схеме
ИМХО, не стоит этот радиоконструктор покупать и не только потому, что «подгуляли» номиналы. Микросхема в рознице максимум 20 рублей, а кусочек текстолита и малая толика совершенно не дефицитной «рассыпухи» найдётся у любого любителя электроники. Автор Babay iz Barnaula.
