Простейший транзисторный радиоприемник можно собрать всего на 1 транзисторе, 1 настроечной цепи, нескольких пассивных компонентах и высокоомных наушниках. Несмотря на минимальное количество деталей, такая схема позволяет принимать достаточно сильные радиостанции и хорошо подходит для изучения принципов радиоприема, настройки колебательного контура и работы транзистора в слабосигнальных цепях.
📻 Тут рассмотрены два близких по назначению варианта конструкции, из японского радиолюбительского журнала (а они знают толк в ВЧ-схемотехнике). В первой схеме используется транзисторное детектирование без отдельного германиевого диода. Во второй применен отдельный диод, а транзистор выполняет обработку сигнала. Обе конструкции рассчитаны на питание всего от 1 батарейки 1,5 В.
1. Однотранзисторный радиоприемник с транзисторным детектором

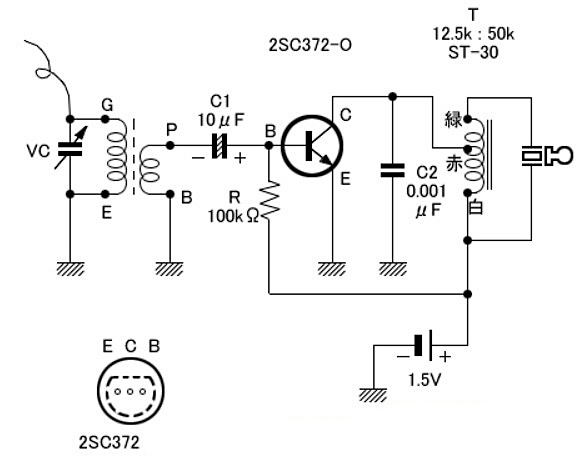

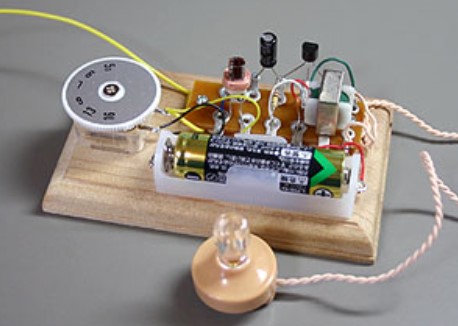

Первая схема представляет собой предельно простой приемник с настроечной катушкой, переменным конденсатором, 1 транзистором и высокоомными наушниками. Отдельный германиевый диод здесь не используется. Детектирование принимаемого радиосигнала выполняется самим транзистором.
В качестве настроечной катушки в исходной конструкции используется миниатюрная, которую нужно будет намотать самостоятельно, подобрав количество витков (провод 0,2 мм). Из-за небольших размеров такой катушки приемник требует внешней антенны. Это особенно заметно в помещениях с металлическими конструкциями, где уровень принимаемого сигнала может значительно снижаться.
Настройка осуществляется переменным конденсатором. Изменение его емкости вместе с индуктивностью катушки изменяет резонансную частоту входного контура. Таким образом можно выбрать нужную радиостанцию из диапазона принимаемых сигналов.
Основные компоненты схемы
| Компонент | Номинал или тип | Назначение |
|---|---|---|
| Транзистор | 2SC372-O или 2SC1815 | Детектирование и усиление сигнала |
| Катушка | № 88 заводская | Настройка приемного контура |
| VC | Переменный конденсатор | Настройка частоты |
| Т | 12.5 kΩ : 50 kΩ | Трансформатор |
| C1 | 10 μF, 6–16 V | Развязка и фильтрация цепи |
| C2 | 0.001 μF, 50 V | Работа с высокочастотным сигналом |
| R | 100 kΩ, 1/4 W | Задание режима транзистора |
| Питание | 1.5 V, 1 × AA | Источник питания |
| Наушники | Кристаллические | Воспроизведение звука |

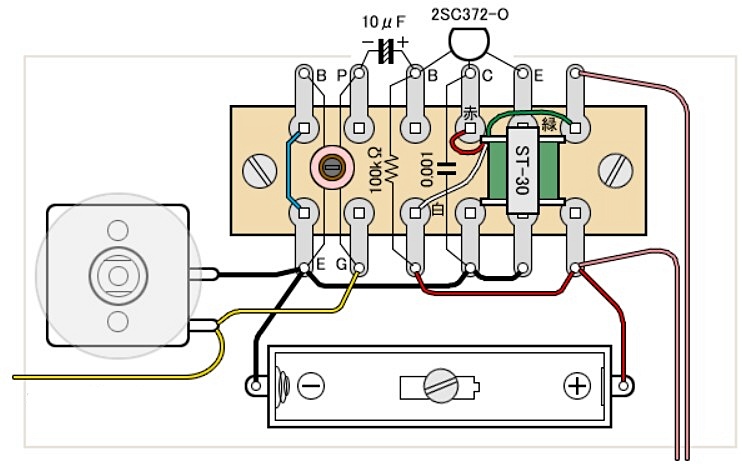

В конструкции также используется небольшая монтажная плата, провод, держатель батарейки и основание из дерева или другого подходящего материала. Количество деталей невелико, поэтому приемник можно собрать в очень компактном корпусе.
Как работает схема
- Радиосигнал поступает на настроечный контур через внешнюю антенну. Контур, состоящий из катушки и переменного конденсатора, выделяет сигнал нужной частоты. При вращении ручки переменного конденсатора изменяется емкость, а вместе с ней и резонансная частота контура.
- После выделения радиочастотного сигнала транзистор используется не только как усилительный элемент. Его нелинейные характеристики позволяют выполнять детектирование амплитудно-модулированного сигнала. В результате из высокочастотного колебания выделяется низкочастотная составляющая, соответствующая звуковому сигналу радиостанции.
- Далее аудиосигнал поступает на трансформатор и мини-наушник. Благодаря высокой чувствительности такого наушника для прослушивания достаточно очень небольшой электрической мощности.
Именно поэтому подобная конструкция может работать от всего 1 батарейки 1.5 V. Полноценного усилителя мощности в привычном понимании здесь нет, поэтому подключение обычных низкоомных динамиков или современных наушников не даст такого же результата.
Антенна имеет большое значение
Миниатюрная настроечная катушка удобна для компактной конструкции, но она не обеспечивает такой же эффективности, как правильно подобранная ферритовая антенна или более крупная рамочная система. Поэтому внешний антенный провод становится важной частью приемника.
Длина и расположение антенного провода заметно влияют на чувствительность. На практике провод можно разместить рядом с окном или использовать существующие проводники как источник электромагнитной связи через безопасную емкостную связь. При этом нельзя подключать антенный провод непосредственно к сетевому напряжению.
В описанной конструкции использовался конденсатор 100 pF с высоким рабочим напряжением для емкостной связи с линией электропитания. Такой способ позволяет использовать электрическую инфраструктуру здания как своеобразный источник антенного сигнала, но он требует особенно внимательного отношения к электрической безопасности. Сетевую проводку нельзя рассматривать как обычный безопасный антенный провод.
Если прием в конкретном помещении слабый, более предсказуемым решением является применение подходящей ферритовой стержневой антенны. Она обеспечивает хорошую магнитную связь с сигналом и позволяет получить компактную конструкцию без длинного внешнего провода.
Настройка приемного контура
Частота настройки определяется параметрами катушки и переменного конденсатора. Для идеализированного LC-контура резонансная частота определяется выражением:
f = 1 / 2π√LC
где f — резонансная частота, L — индуктивность катушки, а C — емкость конденсатора.
✍ Из этой зависимости следует простой практический вывод: если диапазон изменения емкости переменного конденсатора плохо соответствует индуктивности катушки, часть диапазона радиостанций может оказаться недоступной. Поэтому даже исправный приемник способен принимать одни станции хорошо, а другие вообще не находить.
Изменение положения сердечника катушки может сместить диапазон настройки. Однако если диапазон емкости и индуктивность катушки изначально плохо согласованы, регулировка сердечника не всегда способна полностью решить проблему.
2. Мини-радиоприемник на германиевом транзисторе

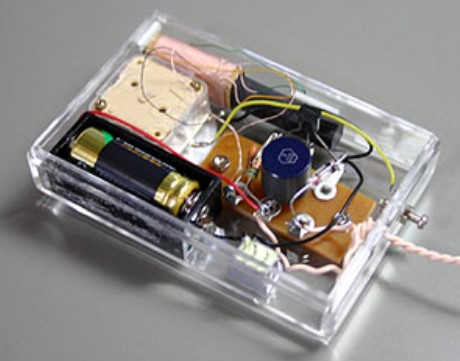

Вторая конструкция имеет немного другую архитектуру. Здесь используется отдельный германиевый диод для детектирования радиосигнала, а транзистор работает в последующей части схемы. Такой вариант также рассчитан на очень небольшое количество деталей и питание от одной батарейки 1.5 V.
Схема была опубликована ещё в 1976 году. В исходной конструкции применялся транзистор 2SC372-O. В качестве современной замены в сборке использован 2SC1815.
Основные компоненты второй схемы
| Компонент | Номинал или тип | Назначение |
|---|---|---|
| Транзистор | 2SC372-O или 2SC1815 | Усиление сигнала |
| Диод | SD46 или 1N60 | Детектирование радиосигнала |
| VC | Переменный конденсатор | Настройка частоты |
| L | Ферритовая антенна | Прием радиосигнала |
| RFC | 2 mH | Высокочастотная развязка |
| C | 0.002 μF, 50 V | Работа с сигналом |
| R | 50 kΩ, 1/4–1/8 W | Задание рабочего режима |
| Питание | 1.5 V, 1 × AAA | Источник питания |
| Наушники | Кристаллические | Воспроизведение звука |
Роль германиевого диода
Такой диод особенно хорошо подходит для простых детекторных приемников благодаря сравнительно низкому прямому напряжению. Это позволяет эффективнее работать со слабыми радиочастотными сигналами, чем обычный кремниевый диод в аналогичной простейшей схеме.
📈 SD46 является одним из вариантов, указанных для исходной конструкции. В качестве альтернативы приводится 1N60. При замене диода следует учитывать реальные характеристики конкретного экземпляра, поскольку параметры старых и современных компонентов могут заметно различаться.
Детектор выпрямляет высокочастотный сигнал, выделяя его низкочастотную составляющую. Именно эта составляющая содержит информацию, которая затем преобразуется наушником в слышимый звук.
Ферритовая антенна и избирательность
Во второй конструкции используется ферритовая стержневая антенна. Такой подход особенно удобен для компактного приемника. Ферритовый сердечник позволяет получить значительную индуктивность катушки при небольших физических размерах.
Для подобных конструкций могут использоваться различные готовые ферритовые антенны. В исходном описании упоминаются SL-55GT, PB-450, SL-45GT, SL-50GT и BA-200.
Ферритовая антенна также обладает выраженной направленностью. При повороте корпуса приемника уровень принимаемого сигнала может изменяться. Это можно использовать как дополнительный способ уменьшения помех и поиска положения с максимальной чувствительностью.
Простой приемник может работать нестабильно
Минимальное количество компонентов является одновременно преимуществом и ограничением конструкции. В сложном супергетеродинном приемнике отдельные каскады выполняют фильтрацию, усиление, автоматическую регулировку усиления и другие функции. Однотранзисторная схема значительно проще и поэтому гораздо сильнее зависит от внешних условий.
На результат влияют сила радиосигнала, расстояние до передатчика, положение антенны, металлические конструкции здания, электрические помехи и даже расположение самого приемника.
Избирательность также может быть ограниченной. Если две станции находятся на близких частотах и настроечный контур имеет недостаточно высокую добротность, сигналы могут частично перекрывать друг друга. В результате более мощная станция способна заглушать слабую.
Практические рекомендации по сборке
- Перед пайкой необходимо проверить маркировку транзистора и распиновку конкретного экземпляра.
- Полярность электролитического конденсатора должна соответствовать схеме.
- Переменный конденсатор следует устанавливать так, чтобы ручка настройки могла свободно вращаться.
- Катушку и антенный провод желательно располагать вдали от источников сильных электрических помех.
- Соединительные провода должны быть короткими и аккуратно проложенными.
- Для минимизации паразитных емкостей не следует без необходимости прокладывать длинные проводники параллельно друг другу.
- При использовании ферритовой антенны положение катушки на стержне может влиять на диапазон настройки и чувствительность.
- После завершения монтажа сначала следует проверить питание, затем цепь антенны и только после этого искать неисправности в радиочастотной части.
Сравнение двух конструкций
| Характеристика | Транзисторный детектор | Диодный детектор |
|---|---|---|
| Количество транзисторов | 1 | 1 |
| Отдельный диод | Нет | Да |
| Основная антенна | Внешняя | Ферритовая |
| Питание | 1.5 V | 1.5 V |
| Настройка | Переменный конденсатор | Переменный конденсатор |
| Наушник | Кристаллический | Кристаллический |
| Основное преимущество | Минимум компонентов | Простое и эффективное детектирование |
Подведение итогов
Однотранзисторный радиоприемник показывает, насколько далеко можно упростить радиотехническое устройство без полного отказа от практической работоспособности. Всего один транзистор, настроечный контур, несколько пассивных элементов, антенна и чувствительный наушник позволяют построить настоящее радио, способное принимать радиостанции при достаточно сильном сигнале.
🎓 Главный практический урок обеих схем в том, что результат определяется не только количеством компонентов. Согласование катушки и переменного конденсатора, правильный выбор антенны, качество монтажа и уровень внешних помех имеют не меньшее значение. Именно поэтому схема остается полезным учебным проектом: каждая деталь схемы непосредственно влияет на результат и хорошо показывает физику радиоприема.
