Что такое Рамочная Антенна

Рамочная антенна (англ. Loop antenna) представляет собой замкнутый электрический контур, образованный одним или несколькими витками проводника (медной провода, трубки или шины) и предназначенный для излучения или приема электромагнитных волн. Рамочные антенны относятся к классу замкнутых антенных систем и находят широкое применение в диапазонах от длинных (ДВ) и средних (СВ) до коротких (КВ) и ультракоротких (УКВ) волн.

Ключевая особенность рамочной антенны заключается в том, что ее электродинамические свойства, импеданс и диаграмма направленности фундаментально зависят от соотношения между периметром рамки (P) и длиной рабочей волны (λ). В зависимости от этого параметра рамочные антенны делят на два принципиально разных класса:

• Электрически малые рамочные антенны (магнитные рамки) — периметр P < 0.35·λ (часто P ≤ 0.1·λ).
• Полноволновые резонансные рамочные антенны — периметр P ≈ 1.0·λ … 1.05·λ.

Физический принцип работы и ЭДС индукции

🎓 Принцип работы рамочной антенны в режиме приема основан на законе электромагнитной индукции Фарадея. Переменное магнитное поле приходящей электромагнитной волны пронизывает площадь рамки и создает изменяющийся магнитный поток Ф, индуцирующий на зажимах антенны электродвижущую силу.

Мгновенное значение индуцированной ЭДС определяется выражением:

e = —N · (ΔФ / Δt)

Где:

• N — число витков в рамке;
• Ф — магнитный поток, равный Ф = B · S · cos(θ);
• B — индукция магнитного поля волны (Тл);
• S — геометрическая площадь рамки (м²);
• θ — угол между нормалью к плоскости рамки и вектором магнитной индукции.

Если выразить ЭДС через напряженность электрического поля волны E₀ (В/м) и длину волны λ, то действующее значение наведенного напряжения на разжатых зажимах малой рамки принимает вид:

E_эдс = (2 · π · E₀ · N · S · cos θ) / λ

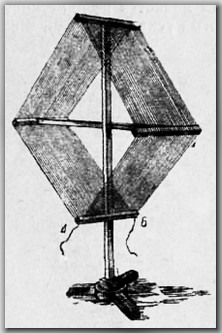

Из этой формулы видно: чем больше площадь рамки S и количество витков N, тем выше чувствительность антенны. Однако увеличение N резко повышает собственную индуктивность и межвитковую емкость контура, что ограничивает применение многовитковых рамок на высоких частотах.

Классификация и теория типов рамочных антенн

1. Электрически малые магнитные рамки

Если периметр рамки мал по сравнению с длиной волны (P << λ), ток вдоль проводника рамки распределен практически равномерно по амплитуде и фазе. Такая антенна реагирует преимущественно на магнитную составляющую электромагнитного поля (вектор H).

Малые рамки обладают уникальным свойством: они малочувствительны к локальным электрическим помехам ближней зоны (E-field noise), создаваемым импульсными блоками питания, бытовой техникой и бытовыми сетями. Это делает их незаменимыми для приема в условиях тяжелой помеховой обстановки в городах.

Главным недостатком малой рамки является ее крайне низкое сопротивление излучения (R_rad):

R_rad = 31171 · N² · (S² / λ⁴)

Поскольку S/λ² — величина очень маленькая, R_rad часто составляет доли Ома (от 0.01 до 0.5 Ом). При этом сопротивление потерь в проводнике (R_loss) из-за скин-эффекта сопоставимо или превышает R_rad, что снижает КПД антенны.

2. Полноволновые резонансные рамки

Когда периметр рамки равен или слегка превышает длину волны (P ≈ 1.00–1.05·λ), антенна переходит в режим волнового резонанса. Распределение тока вдоль рамки становится стоячеволновым (синусоидальным).

• Входное сопротивление: в точке питания составляет порядка 100–140 Ом (зависит от формы рамки и высоты подвеса).
• КПД: близком к 90–95%, так как сопротивление излучения возрастает до десятков Ом (R_rad ≈ 80–120 Ом) и заведомо преобладает над сопротивлением потерь.
• Поляризация: если точка питания находится в середине нижней горизонтальной стороны, рамка излучает горизонтально поляризованную волну; если точка питания перенесена на боковую сторону — вертикально поляризованную.

3. Магнитные антенны на ферритовом сердечнике

Для уменьшения физических габаритов при сохранении высокой ЭДС в витки рамки вставляется сердечник из феррита с высокой магнитной проницаемостью μ_r. Ферритовый сердечник «концентрирует» магнитный поток волны в объеме катушки.

Эффективная площадь рамки увеличивается в μ_эфф раз:

S_эфф = S_геом · μ_эфф

Где μ_эфф зависит от начальной магнитной проницаемости материала, длины и диаметра сердечника.

4. Активные рамочные антенны

Для компенсации малого КПД электрически малых рамок используется их подключение к малошумящему усилителю высокой частоты (МШУ / LNA) с высоким входным импедансом. Такие антенны работают в широкополосном (нерезонансном) режиме и применяются исключительно для приема сигналов.

Геометрия рамки и сравнение форм

Геометрическая форма рамки определяет отношение ее площади к периметру. Чем больше соотношение S/P, тем выше сопротивление излучения и эффективнее работа антенны при том же расходе материала.

Форма рамки	Формула площади	Коэффициент S / P²	Относительная эффективность
Круг	S = P² / (4 · π) ≈ 0.0796 · P²	0.0796 (Максимум)	100% (Эталон)
Правильный шестиугольник	S = P² / (4 · √3) ≈ 0.0722 · P²	0.0722	~91%
Квадрат	S = P² / 16 = 0.0625 · P²	0.0625	~78%
Равносторонний треугольник	S = P² / (12 · √3) ≈ 0.0481 · P²	0.0481	~60%

✍ Примечание: на практике квадратные и треугольные рамки применяются чаще круглых из-за простоты конструктивного выполнения несущего каркаса.

Электрический расчет и параметры рамочной антенны

1. Индуктивность одновитковой круглой рамки

Для расчета резонансной частоты необходимо знать индуктивность рамки L (Гн):

L = μ₀ · r · [ ln(8 · r / a) — 2 ]

Где:

• μ₀ = 4 · π · 10^-7 Гн/м — магнитная постоянная;
• r — радиус рамки (м);
• a — радиус провода/трубки рамки (м).

2. Сопротивление потерь на скин-эффект

Из-за скин-эффекта на высоких частотах ток протекает только в тонком поверхностном слое проводника толщиной δ = √(1 / (π · f · μ · σ)). Омическое сопротивление потерь проводника из меди рассчитывается по формуле:

R_loss = (P · 2.61 · 10^-4 · √f) / (2 · π · a)

Где f — частота в Герцах, P — периметр рамки (м), a — радиус провода (м).

3. Электрический КПД малого контура

Электрический КПД (η) антенны определяется как отношение сопротивления излучения к полному сопротивлению контура:

η = [ R_rad / (R_rad + R_loss + R_{loss_cap}) ] · 100%

Где R_{loss_cap} — эквивалентное сопротивление потерь в настроечном конденсаторе.

4. Добротность и полоса пропускания

Малые магнитные рамки обладают высочайшей добротностью Q (порядок Q = 200…1000):

Q = (2 · π · f · L) / (R_rad + R_loss)

Полоса пропускания антенны по уровню -3 дБ при этом очень узкая:

Δf = f₀ / Q

Это требует перенастройки антенны конденсатором даже при небольшом изменении рабочей частоты трансивера.

Диаграмма направленности

Форма диаграммы направленности фундаментально отличается для малых и полноволновых рамок:

1. Для электрически малой рамки (P < 0.35·λ): Диаграмма направленности в горизонтальной плоскости имеет форму «восьмерки». Максимум приема/излучения лежит в плоскости рамки. Глубокие минимумы направлены перпендикулярно плоскости рамки. Глубина нулей может достигать 30–40 дБ, что позволяет полностью вырезать точечный источник помехи, просто повернув рамку.
2. Для полноволновой резонансной рамки (P ≈ 1.0·λ): Максимум излучения направлен перпендикулярно плоскости рамки (пушка / прожектор). В плоскости самой рамки наблюдается минимум излучения. Коэффициент усиления полноволнового квадрата составляет порядка 3.2–3.5 dBi (против 2.15 dBi у полуволнового диполя).

Согласование и настройка рамочных антенн

Поскольку входной импеданс малых рамок содержит высокую индуктивную реактивность и мизерное активное сопротивление, прямое подключение 50-омного кабеля невозможно. Для согласования применяются следующие схемы:

• Переменный конденсатор: подключается параллельно основной рамке для нейтрализации индуктивного сопротивления на рабочей частоте — ввод контура в резонанс. При передаче на КПЕ возникают напряжения в киловольты (V_C = I · X_L), поэтому применяются вакуумные или воздушные конденсаторы с большим зазором.
• Петля связи: небольшая петля периметром 1/5 от периметра основной рамки, размещаемая внутри нее. Обеспечивает трансформацию импеданса за счет индуктивной связи.
• Гамма-согласование: кабель подключается к нижней стороне рамки через согласующий отвод и серию емкостей.

Сводная таблица технических характеристик

Параметр	Малая магнитная рамка	Полноволновая рамка	Ферритовая магнитная антенна
Соотношение P / λ	P < 0.35 · λ (обычно 0.1·λ)	P ≈ 1.00 … 1.05 · λ	P << 0.01 · λ (с сердечником)
Направление максимума ДН	В плоскости рамки	Перпендикулярно плоскости рамки	В плоскости витков катушки
Входное сопротивление Rвх	От 0.01 до 1 Ом (активное)	100–140 Ом	Высокоомное (через катушку связи)
Коэффициент усиления	От -20 dBi до +1.76 dBi	3.2 – 3.8 dBi	Отрицательный (только прием)
Ширина полосы пропускания	Очень узкая (единицы кГц)	Умеренная (3–5% от частоты)	Узкая (в резонансе)
Чувствительность к локальным помехам	Очень низкая (принимает H-поле)	Стандартная (зависит от высоты)	Низкая
Основное применение	Прием в городском эфире, QRP-связь, пеленгация	Дальняя DX-связь, базовые КВ/УКВ станции	Портативные СВ/ДВ радиоприемники

Преимущества и недостатки

Преимущества:

1. Высокая помехозащищенность: способность малых рамок игнорировать электрическую составляющую локального индустриального смога.
2. Направленные свойства и глушение помех: наличие глубоких нулей в ДН позволяет «вырезать» сильный помеховый сигнал физическим поворотом рамки.
3. Малые габариты: возможность создания полнофункциональной КВ-антенны диапазона 80м или 40м размерами всего 1–2 метра.
4. Замкнутая конструкция: полноволновые рамки меньше подвержены накоплению статического электричества от осадков и трения воздуха по сравнению с разомкнутыми диполями.

Недостатки:

1. Узкополосность: необходимость подстраивать КПЕ при малейшем переходе по частоте.
2. Высокие требования к элементам: при работе на передачу даже при мощности 50 Вт на конденсаторе возникают пробойные напряжения в несколько киловольт.
3. Критичность к качеству контактов: из-за крайне низкого сопротивления излучения (дробные доли Ома) любые микросопротивления пайки или окислы в соединениях фатально снижают КПД антенны.

Области применения

Радиопеленгация и навигация: благодаря четким нулям ДН рамочные антенны используются в спортивной радиопеленгации «Охота на лис», авиационных и морских радиокомпасах. Любительская радиосвязь в стесненных условиях: магнитные рамки устанавливаются на балконах, чердаках и внутри комнат любителями, не имеющими возможности натянуть полноразмерные антенны. RFID и NFC системы: низкочастотные метки (125 кГц, 13.56 МГц) работают исключительно за счет индуктивной магнитной связи между рамочными антеннами считывателя и метки. Подземная и подводная связь: в диапазонах ОНЧ/ОНЧ рамочные антенны применяются для связи с погруженными подводными лодками и спелеологических исследований.
