На страницах нашего сайта уже много раз поднималась тема ламповых самодельных усилителей звука, и для тех, кто хочет продолжить знакомство с радиолампами, мы подготовили интересную схему приёмника диапазона КВ. Этот радиоприемник очень чувствительный и достаточно селективный для приёма коротковолновых частот по всему миру. Одна половина лампы 6AN8 служит как усилитель РЧ, а другая — как регенеративный приемник. Приемник предназначен для работы с наушниками или как тюнер, с последующим отдельным усилителем НЧ.
Схема приёмника на одной лампе
Радиолампа 6AN8 — это универсальная электронная лампа, часто использовавшаяся в радиоприемниках, усилителях и телевизорах в 1950–1970-х годах. Она объединяет в одном баллоне триод и пентод, что делает её удобной для использования в схемах предварительного усиления, фазоинверсии и других узлах УНЧ.
Описание радиолампы 6AN8
| Параметр | Значение |
|---|---|
| Тип лампы | Комбинированная: триод + пентод |
| Применение | Усиление, фазоинвертор |
| Напряжение накала | 6,3 В |
| Ток накала | 0,45 А |
| Количество элементов | 2 (1 триод + 1 пентод) |
| Цоколёвка | 9-контактная (Noval, B9A) |
| Мощность анода (макс.) | Триод: 1 Вт, Пентод: 2,5 Вт |
| Крутизна характеристики | Пентод: ~11 мА/В |
| Коэффициент усиления | Триод: ~20-30 |
| Макс. анодное напр. | Триод: 300 В, Пентод: 300 В |
Типовое назначение ножек (цоколёвка)
| Ножка | Назначение |
|---|---|
| 1 | Пентод, управляющая сетка (G1) |
| 2 | Пентод, катод |
| 3 | Накал |
| 4 | Накал |
| 5 | Пентод, экранная сетка (G2) |
| 6 | Пентод, анод |
| 7 | Триод, анод |
| 8 | Триод, управляющая сетка |
| 9 | Триод, катод |
Аналоги и замена на другие лампы
| Название | Примечание |
|---|---|
| ECL82 / 6BM8 | Частичный аналог, но не полный пин-совпад |
| 6U8 / 6U8A | Похожая лампа (триод + пентод), но другая цоколёвка |
| ECF82 | Европейский аналог, с различиями по параметрам |
| 6GH8 | Электрически близка, но требует проверки схемы |
Ближайшие отечественные аналоги
| Советская лампа | Название | Тип |
|---|---|---|
| 6Ф1П (6F1P) | Пентод + диод | Не аналог, но иногда применяли как замену пентодной части |
| 6Н2П (6N2P) | Двойной триод | Не прямой аналог, но можно взять вместо триодной части |
| 6Н23П (6N23P) | Двойной триод | Аналог ECC88 / 6DJ8 — можно для триодной части |
| 6Ж9П (6Zh9P) | Пентод | Похож на пентодную часть 6AN8 |
| 6Ж1П (6Zh1P) | Пентод | Малогабаритный пентод — можно с триодом в паре |
Вариант замены (пример)
| 6AN8 | Замена |
|---|---|
| Триодная часть | ½ 6Н2П (двойной триод) |
| Пентодная часть | 6Ж1П или 6Ж9П |
| Цоколь | Придётся изменить схему под две лампы |
| Питание | Соответствовать параметрам новых ламп |

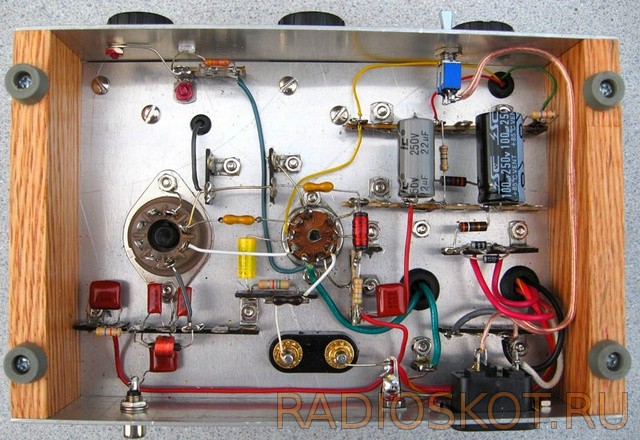

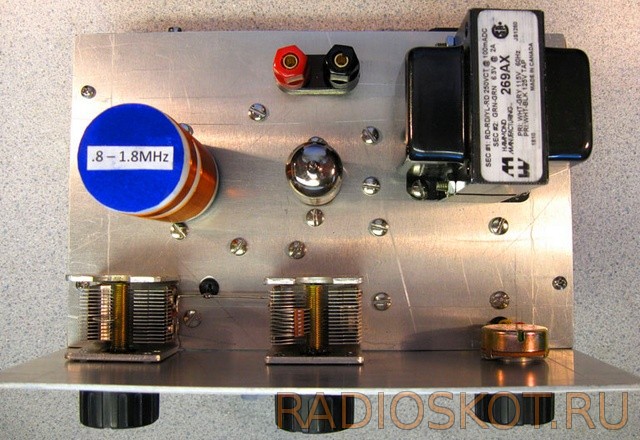

Для корпуса берите толстый алюминий. Шкалы напечатаны на листе толстой глянцевой бумаги, а затем приклеены к передней панели. Моточные данные катушек указаны на схеме, там же и диаметр каркаса. Толщина провода — 0,3-0,5 мм. Намотка виток к витку.
Для блока питания радио вам нужно найти стандартный трансформатор от любой маломощной ламповой радиолы, обеспечивающий примерно 180 вольт анодного напряжения при токе 50 мА и 6,3 В накала. Не обязательно делать выпрямитель со средней точкой — хватит обычного мостового. Разброс напряжений допустим в пределах +-15%.
Настройка и устранение неисправностей
Настройтесь на желаемую станцию с помощью переменного конденсатора С5 примерно. Теперь конденсатором C6 — для точной настройки на станцию. Если ваш ресивер не будет нормально принимать, то либо менять значения резисторов R5 и R7, формирующих через потенциометр R6 дополнительное напряжение на 7-м выводе лампы, или просто поменять местами подключение контактов 3 и 4 на катушке обратной связи L2. Минимальная длина антенны будет около 3-х метров. С обычной телескопической принимать будет слабовато.
