Генератор переменной частоты (VFO) это необходимый прибор для любого настраиваемого радиопередатчика или приемника. В данном генераторе частоту можно изменять в некотором диапазоне. И в этом ГПД перекрывается диапазон от 100 кГц до 160 МГц, причём используется минимальное количество радиокомпонентов.

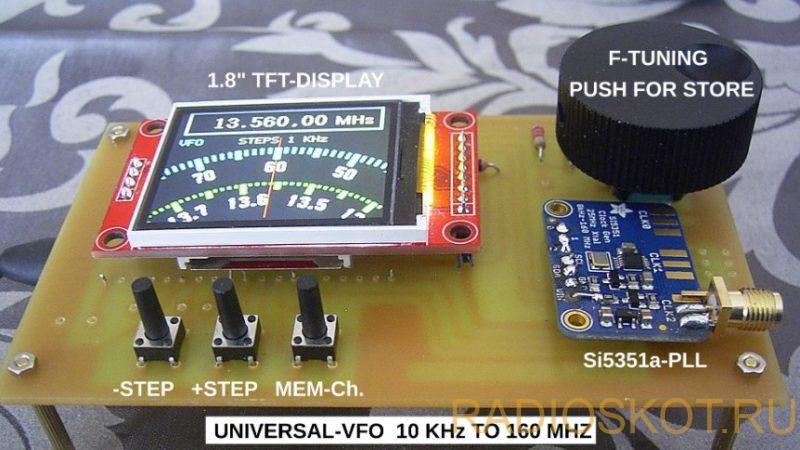

Выбранная частота отображается на красивой ретро-шкале в стиле радиолюбителей прошлого века. Здесь схема цифровая и есть дополнительные функции для изменения шага настройки, а также запоминание частот. Такие опции кардинально упрощают работу с устройством.

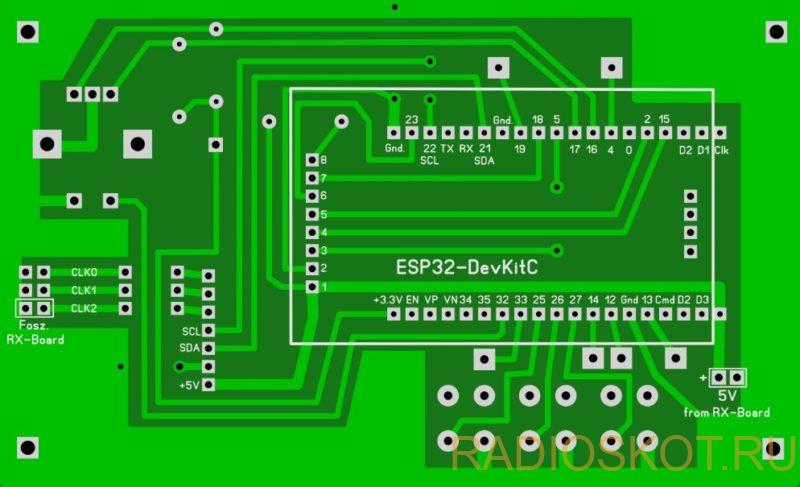

Устройство очень простое в изготовлении и состоит всего из нескольких радиокомпонентов:
- ESP32 плата
- 1,8″ TFT-дисплей с разрешением 128×160 точек (чип ST7735)
- Плата программируемого тактового генератора SI5351
- Поворотный энкодер с кнопкой
- Три кнопки
- Выходные разъемы

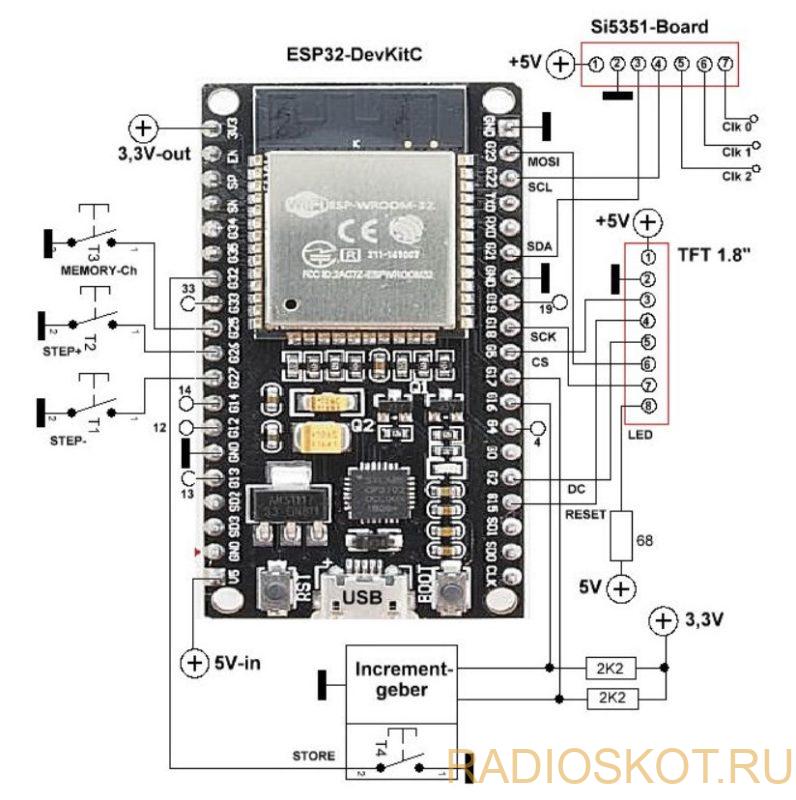

Схема генератора
Теперь посмотрим как устройство работает. Сразу после включения на экране появляется начальная частота, которая предварительно определена в коде. Вращение поворотного энкодера изменяет частоту. Шаг настройки и, следовательно, скорость вращения шкалы, регулируются двумя кнопками и находятся в диапазоне от 10 Гц до 1 МГц. Кнопкой поворотного энкодера запоминаем текущую частоту, и после следующего включения прибора она будет исходной. Генератор также имеет возможность запоминать ранее определенные частоты в коде, который можем вызвать с помощью кнопки MEM.
Для первых нескольких мегагерц сигнал имеет примерно прямоугольную форму. Затем при увеличении частоты форма сигнала становится синусоидальной. Даже на самых высоких частотах форма почти треугольная и амплитуда сигнала значительно уменьшается.
Интересно отметить, что как часть кода, в заголовочном файле «dial_prm.h», многие параметры могут быть изменены, начиная от цветов, радиус шкалы, вплоть до определения указателя длины и ширины индикатора, пробел между основным и вспомогательным циферблатом и так далее.
Планируется использовать этот VFO в конструкции простых радиоприемников AM и SSB (в основном приемников прямого преобразования), поэтому генератор заключен в подходящую коробку из пластика толщиной 3 мм, оклеенную самоклейкой.
