А знаете ли вы, что имеется немало специальных интеллектуальных модулей для управления подсветкой зеркал в ванной. Большинство из них представляют собой простые низковольтные емкостные сенсорные датчики с одним или несколькими каналами переключения для управления обычными светодиодными лентами на 12 В. Как обычно бывает с китайской электроникой, там множество брендов и дизайнов. Ниже как раз и представлен один такой сенсорный модуль переключателя света для подсветки зеркала, который был приобретен для тестов. Согласно описанию, модуль может питаться от постоянного напряжения 12 В и оснащен интеллектуальным емкостным сенсорным механизмом управления двумя подсветочными светодиодами на 12 В.
Одно касание управляет обоими LED один за другим, то есть светодиоды, подключенные к первому каналу, загорятся при первом касании. При втором касании загорятся светодиоды, подключенные ко второму каналу, а при третьем оба светодиода засветятся вместе. Четвертое касание полностью выключает схему. Сенсорный переключатель также можно использовать для регулирования яркости. Кроме того, модуль оснащен двухцветной (сине-белой) LED подсветкой, указывающей режим ожидания и активное состояние.
Этот модуль представляет собой «невидимый» переключатель, предназначенный для установки за зеркалом. Судя по внешнему виду, на зеркальной поверхности видна только подсветка. Просто коснитесь области подсветки пальцем, чтобы включить/выключить подсветку зеркала или отрегулировать уровень яркости.
Технические характеристики
- Сенсорный двухканальный светодиодный контроллер
- Рабочее напряжение: 12 В постоянного
- Рабочий ток: 3 А
- Функция включения/выключения
- Функция затемнения
- Функция подсветки
Для теста на рабочем столе использовался лабораторный источник питания 12 В и два светодиодных модуля COB 12 В (красный и синий) с этим модулем сенсорного переключателя подсветки зеркала. Устройство работало нормально, как и заявлено. Действие затемнения также очень плавное и приятное.

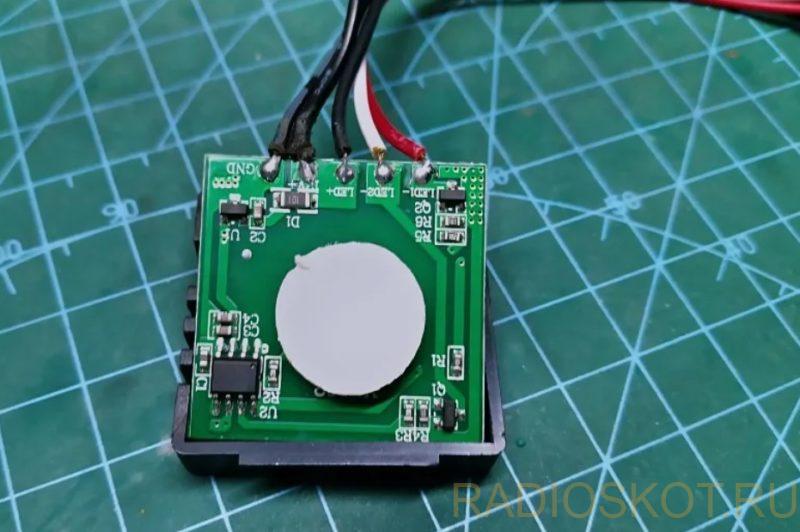

Теперь посмотрим что внутри. Плата не имеет специальной маркировки, а большинство компонентов установлено с одной стороны. Ключевая микросхема на анонимном 8-контактном SMD-чипе. К сожалению, несмотря на все усилия, так и не удалось найти много информации о чипе контроллера.
Другими важными компонентами являются: L05 (L78L05) и МОП-транзистор A29T (AO3402).
Как видно на фотографии, круглая емкостная сенсорная панель (чувствительный электрод) и светодиоды подсветки расположены на другой стороне (сверху) печатной платы. Далее приведена частичная схема модуля, чтобы показать, как устроен драйвер светодиода. Очевидно, что сложно составить полную схему, не идентифицировав главный чип. Также из-за отсутствия даташита аппаратная часть кажется невзламываемой (невозможно перепрограммировать ядро, чтобы превратить его).
Итого, модуль определенно достоин и достаточно дешев для покупки и установки по назначению, если не хочется собирать подобное с нуля.
