Я уже давно борюсь со своей звуковой картой, а именно с ее "микрофонным" входом. Моими прошлыми попытками сделать нормальный усилитель для микрофона были усилитель 1. Мне там не понравилось большое количество шумов и зависимость от напряжения питания, и усилитель 2 с фантомным питанием. У него есть свои плюсы, но он также шумел… Долго искал причину шума и все-таки нашел ее. Вся проблема была в том, что у меня ползунок "громкость микрофона" — стоял на максимуме. Понизив его уровень я избавился от одной проблемы и получил другую: усиления предыдущих УНЧ не было достаточным. Поэтому решил сделать усилитель для микрофона с достаточным усилением, низковольтным питанием и малым потреблением тока. В ходе расчетов получилась хорошая схема, с легкодоступными деталями — в основе её ОУ LM358. И теперь я делюсь ею с вами:

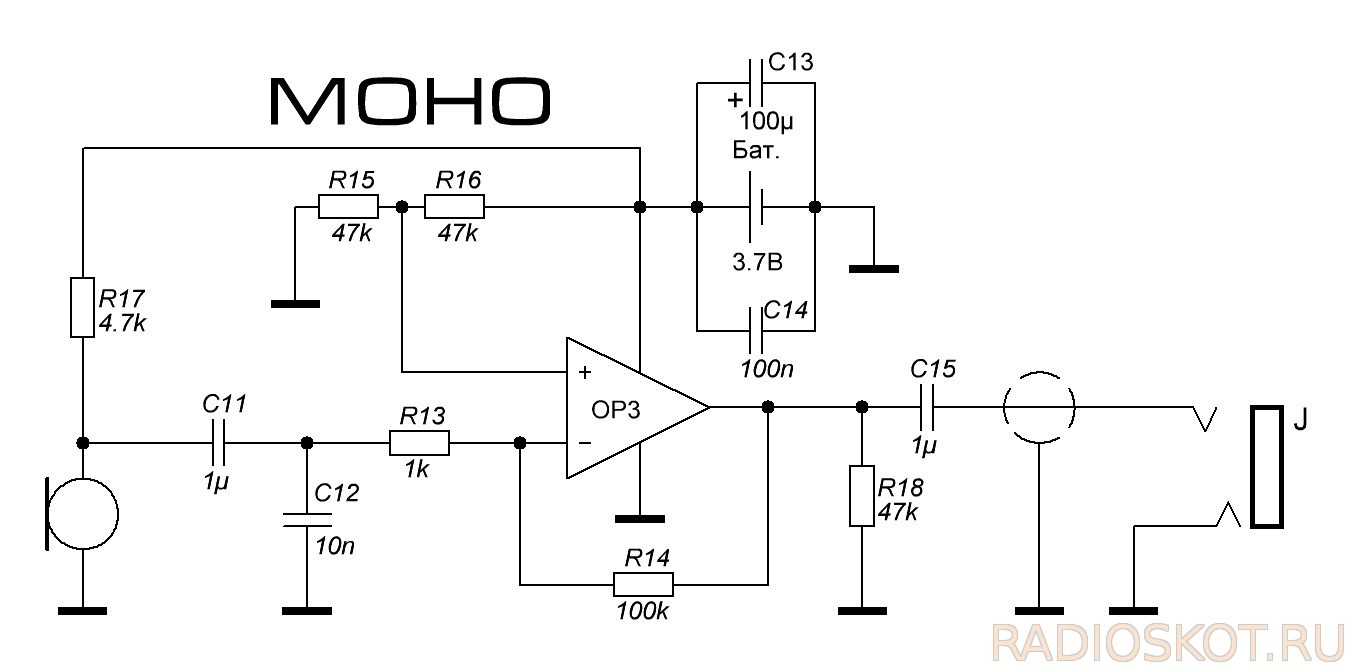

Моно-версия активного микрофонного усилителя

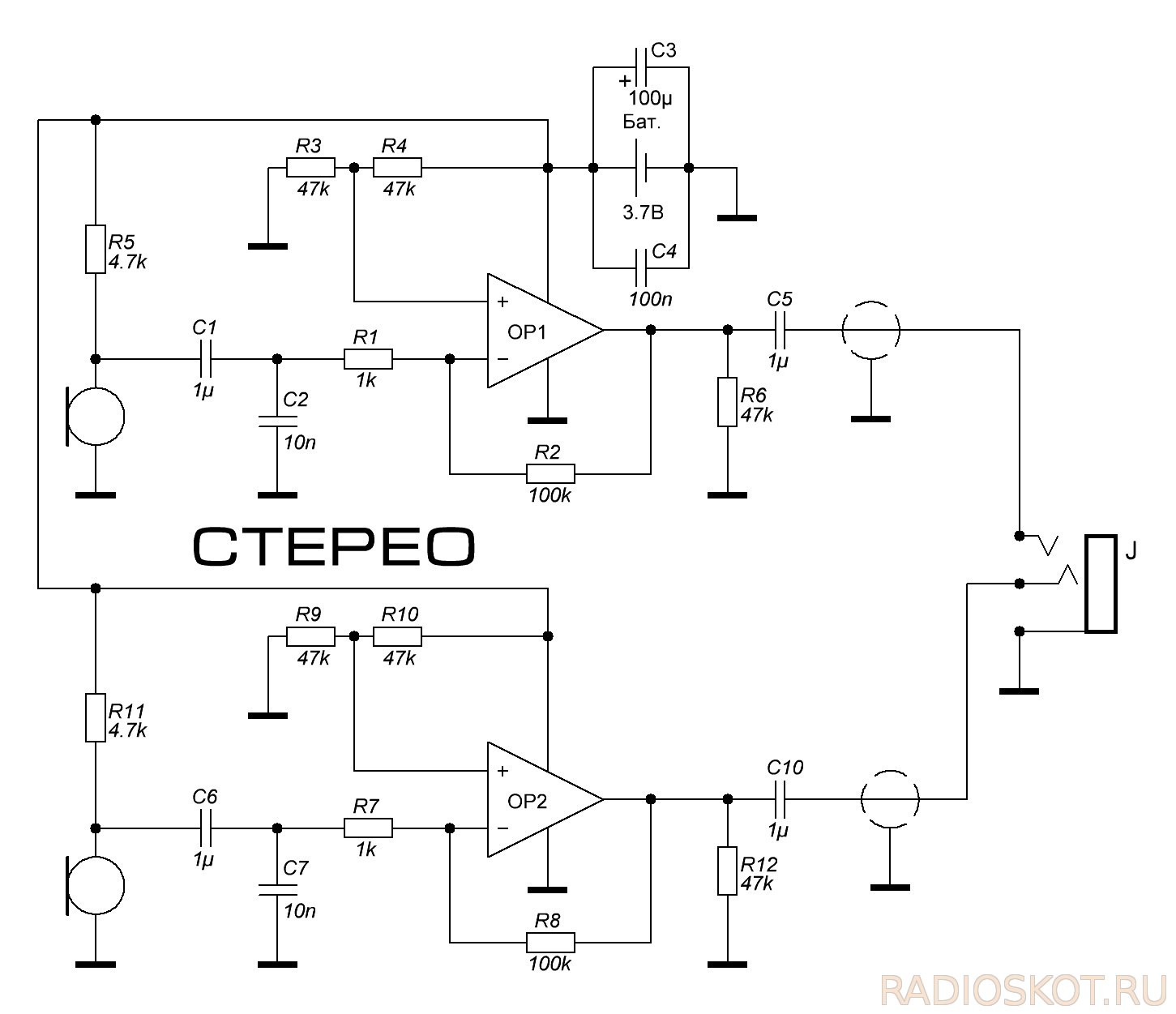

Стерео-версия активного микрофонного усилителя

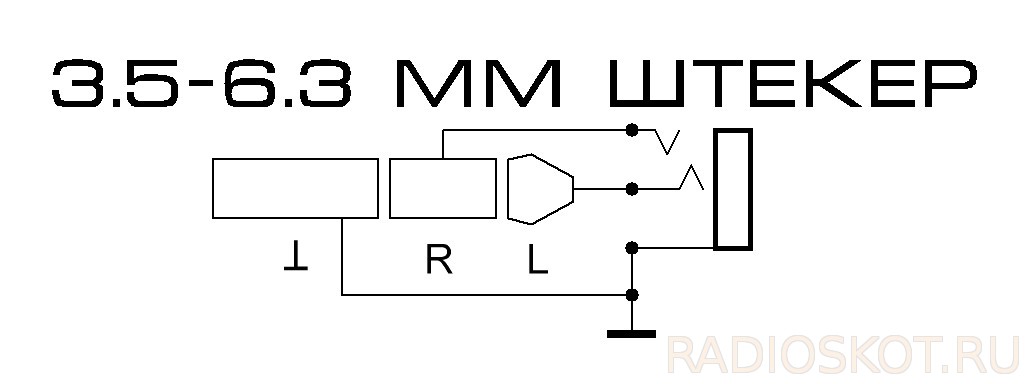

Кто захочет ее делать, вот маленькое напоминание о распайке штекера аудио:
Теперь кратко опишу ее работу. Питание — литиевая батарейка от 3 до 4.2 В. Ток до 1 мА. Усиление выбирается по формуле:
Ку = -(R2/R1)
На схемах выходит усиление в 100 раз (100к/1к). Минус в формуле из-за того, что усилитель инвертирует сигнал на выходе. Для меня это не критично, да и на звук это сильно не влияет.
Далее — печатная плата. Сверлить не люблю, поэтому сделал все на планарных деталях. Печатку делал в программе Diptrace:
Так как большинство пользователей сайта пользуются SprintLayout — я перенес печатную в формат LAY6. Сразу предупреждаю — печатки надо "зеркалить".
Использовал для изготовления платы ЛУТ.

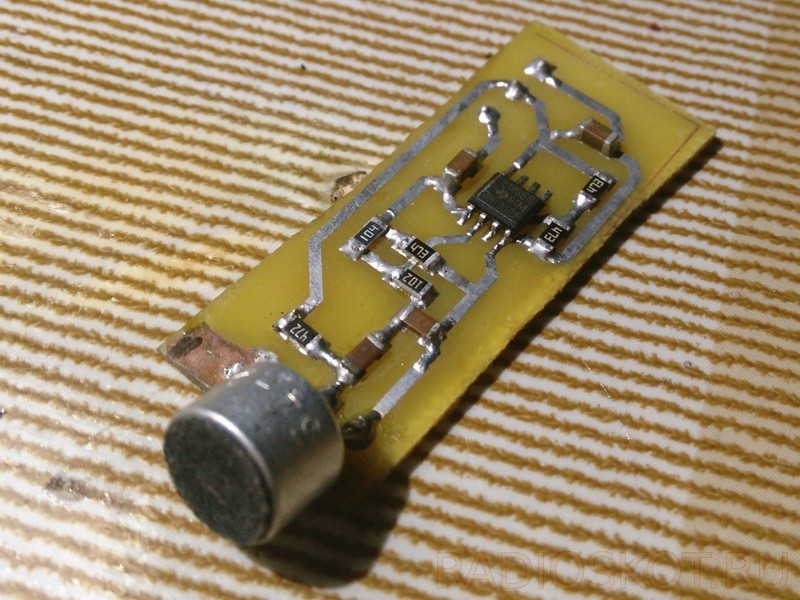

А выглядит полностью собранный усилитель так:

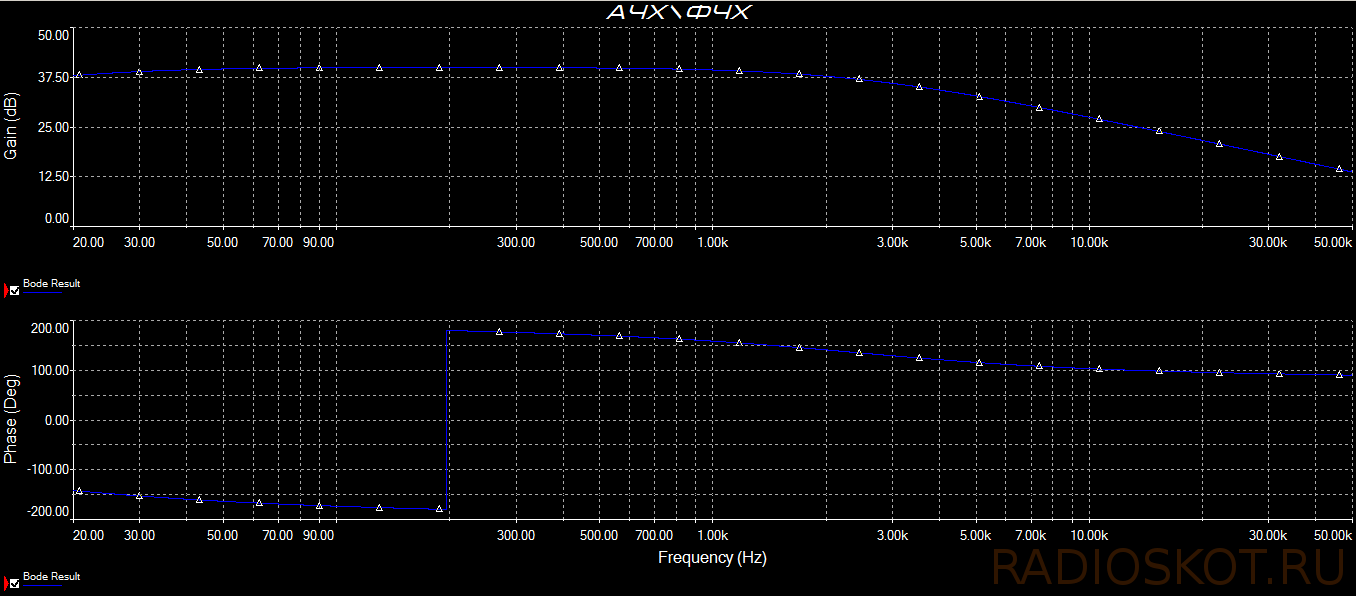

А это расчетная АЧХ и ФЧХ усилителя, при добавлении конденсатора параллельно R8\R2\R14 — 510 пФ. Можете кликнуть на неё и увеличить:
При желании, схему можно ещё более миниатюризировать, если требуется установить её внутрь небольшого корпуса. Все файлы — печатки, схема, находится в архиве. Автор материала BFG5000.
