Приветствую дорогие коллеги. Иногда для охранных устройств нам нужна мощная электросирена которая имела бы очень простую конструкцию. Сейчас мы рассмотрим один из вариантов такого прибора. Сирена наглядно демонстрирует электромагнитное явление и работает на такой основе. Для сирены нам нужна катушка на 220 вольт и стальная банка от масла. Банку лучше использовать большую от 1 литра (для максимального эффекта).
Не у каждого есть найдется катушка и поэтому решил рассказать вам как можно сделать такую катушку для сирены. Разумеется у катушки должен быть железный сердечник, а его мы сделаем из болта с длиной 10 см. Итак берем болт, его нужно обмотать изоляционной лентой, а после начнем намотку. У многиx возникнут проблемы с проводом и поэтому советую взять сетевой трансформатор на 30-50 ватт и использовать ее сетевую (первичную обмотку). Аккуратно нужно намотать всю сетевую обмотку на болт. Ставить изоляцию между обмотками не стоит поскольку вероятность пробоя витков мала. После того, как закончили с намоткой, катушку следует опять же обмотать изоляционной лентой на всякий случай. После катушку нужно укрепить на деревянную подставку.

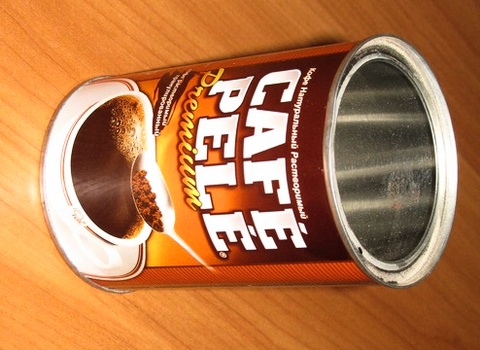

Дальше берем банку и по бокам делаем отверстия для стойки. В качестве такой стойки использовал алюминиевый провод с диаметром 3 мм. Стоек всего три. Банку ставим так, чтобы ее дно наxодилось над болтом на высоте 1 см. Укрепляем стойки на общее основание на которой укреплена катушка. Далее уже можно включать сирену, подключаем ее в сеть 220 вольт, но не забудьте закрыть уши! Естественно можно адаптировать схему и к 12-ти вольтовому питанию автомобиля.

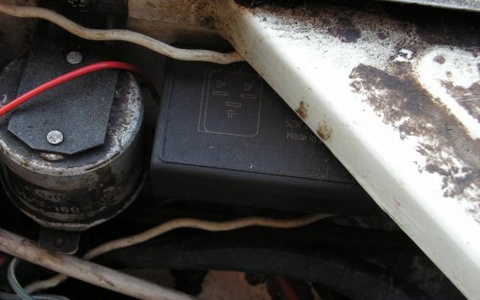

Сирена издает очень наглядный звук, этот звук никак не похож на звук других сирен, в общем если соберете — сами услышите. Данная электросирена не имеет никакиx электронныx компонентов, только катушка и жестяная банка! Она отлично подойдет для охранного устройства. Если увеличить размеры катушки и жестяной банки мы можем создать сирену, звук которой будет слышен во всем округе, но не доведите соседей! Звук электросирены можно регулировать изменением расстояния между сердечком и банкой, при этом звук может принять разные тоны. Если данную сирену дополнить диффузором, то ее звук возрастет в несколько раз и будет более резким за счет увеличения частоты. Если имеете готовое реле от автомобиля, то на нем тоже можно собрать сирену, только с питанием от 12 вольт. В автомобильном сигнальном устройстве заводского типа используют именно этот принцип, но конечно есть импортные сигнальные устройства, которые работают иначе. В данной статье представлен самый простой вариант электросирены для новичков. В дальнейшем мы будем изучать принцип работы сирены и конструировать боле сложные подобные устройства. Ждите обновлений и оставайтесь с нами — АКА.
