Не всегда есть возможность купить и разместить в комнате приличные по размеру колонки. Поэтому всё чаще люди используют компактные колоночки USB, которые не требуют отдельного сетевого питания и их легко разместить на столе, и звучат иногда вполне терпимо. Обзавёлся такими АС и я, для второго компьютера.
Выглядят красиво, корпус ДВП,а не пластмасса, габариты как у смартфона (не считая толщины конечно), и цена всего 1000 руб. Вот только возникла с ними при подключении USB шнура питания к разъёму ПК проблема — из динамиков сразу стали доноситься звуки внутренней жизни компьютера. Не сильно, но при полной тишине и максимальной громкости по регулятору вполне слышимое стрекотание и жужжание. А вот подключая их к любому сетевому адаптеру 220-5V проблема отпадала полностью. Можно было на этом и остановиться, но очень уж не хотелось занимать дополнительную розетку и вешать на неё очередной БП. Значит придётся разобрать и доработать.

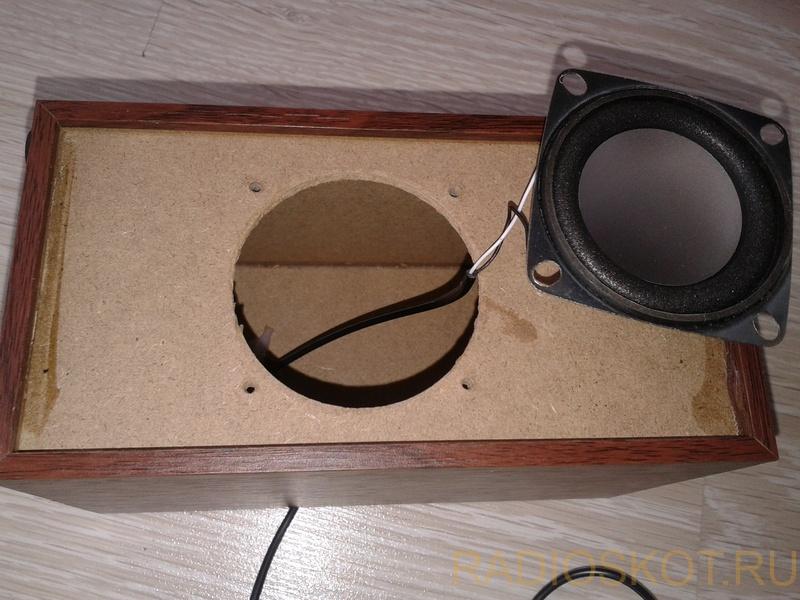

Снимаем аккуратно сеточку лицевой панели и выкручиваем динамик. Под ним пустота. Та же картина и с другой колонкой.
Позвольте, а где же вся электроника, где усилитель звука?

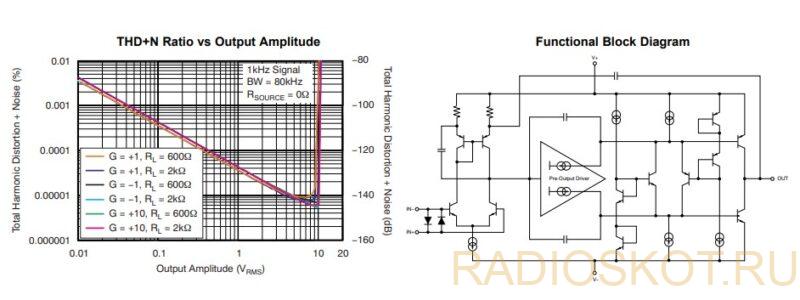

Не поверите: УНЧ хозяйство (2 чипа OPA1612) уместилось в регуляторе громкости, висящим на проводах.
Вот до чего дошла микроэлектроника, скоро весь усилитель будет умещаться в аудио штекере!
В общем понятно, что запихнуть в эту маленькую пластиковую коробочку дополнительно не получится не дроссель, не конденсатор. Придётся сделать фильтр в виде переходника по питанию.

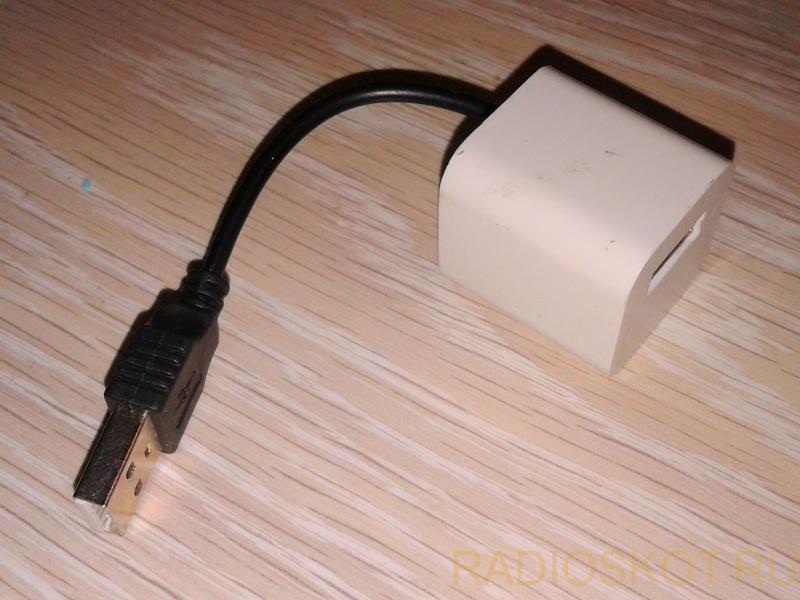

Как раз валялся небольшой сгоревший USB адаптер в виде компактной симпатичной белой коробочки. Он прекрасно пойдёт и по размерам, и по стилю.
Всё лишнее изнутри выпаиваем, кроме трансформатора (он будет выполнять функцию дросселя) и гнезда. Дополнительно установим ещё один дроссель на кольцевом ферритовом сердечнике и пару конденсаторов (200 + 200 + 0,01 мкФ). Типичный П-фильтр. Схему приводить не буду, так как всё индивидуально и зависит от схемотехники колонок и характера помех.

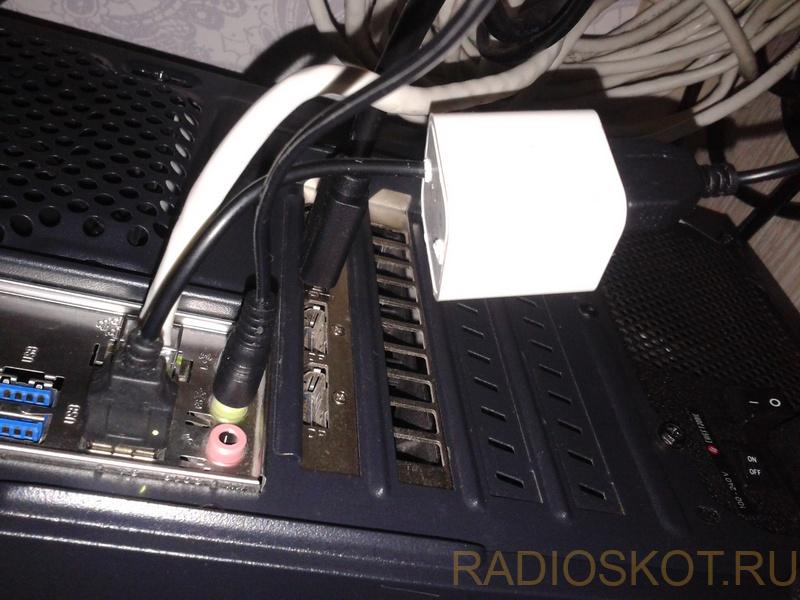

После сборки пришло время испытаний. Естественно сначала подключаем фильтр к адаптеру, чтоб не сжечь материнскую плату компьютера в случае ошибочной сборки, а убедившись что всё работает — подключаем к системнику ПК. Не скажу что помехи исчезли полностью, но их уровень заметно снизился до вполне приемлемого, не слышного на фоне работы вентиляторов охлаждения системного блока. Так что проблему в принципе можно считать решённой.
