Здравствуйте господа радиолюбители, давно зрела идея создать собственную мощную аудиосистему, и не просто «с того, что под руку попало», а достойную, не хуже чем от дорогих брендов, что есть в продаже. Пошуршав на просторах интернета пришел к выводу, что такую систему собрать вполне под силу, тем более, что навыки в радиотехнике есть, да и голова на плечах тоже:)

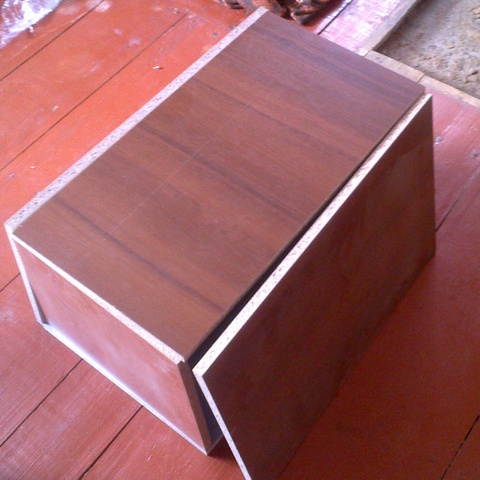

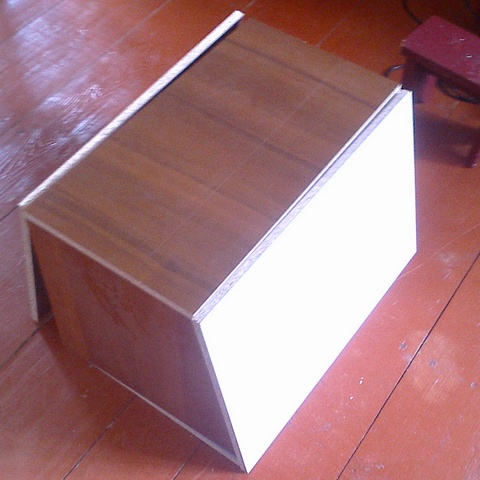

Прежде всего, перечитав море тематических статей, пришел к выводу, что оптимальным решением в плане цена/качество будет сабвуфер на динамике 75ГДН, дальше дело было за приобретением самого динамика. Заказал в интернете, так как на радиорынке достойных кандидатов не было. Пока шла длительная пересылка динамика, начал колдовать над корпусом. На мебельной базе заказал себе корпус сразу с нарезкой, материал — 2 см ДСП.
Весь процесс нарезания корпуса занял от силы 15 минут. Далее дело пошло интереснее, началась его сборка. Было закуплено 150 саморезов длиной 5 см и канализационная труба диаметром 10 см, также был куплен карпет и клей «жидкие гвозди», короб промазывался герметиком и скручивался шурупами, была прорезана дырка под динамик и фазоинвертор, пока пришел динамик корпус был почти готов.

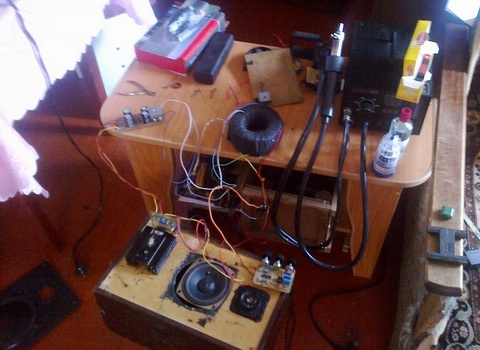

Дошла очередь до электронной начинки. Выбрал TDA7294 — она проста в сборке и выдает довольно неплохую мощность.
Схема УМЗЧ и ФНЧ

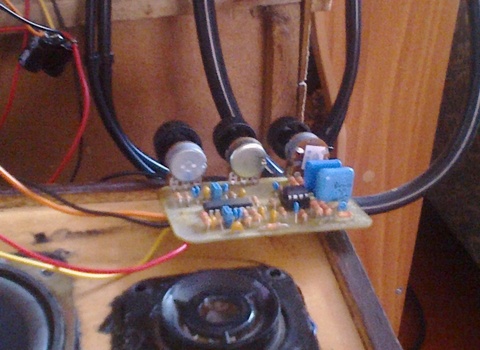

Также был спаян тембрблок на TL072 и TL074, все завелось с пол тыка.

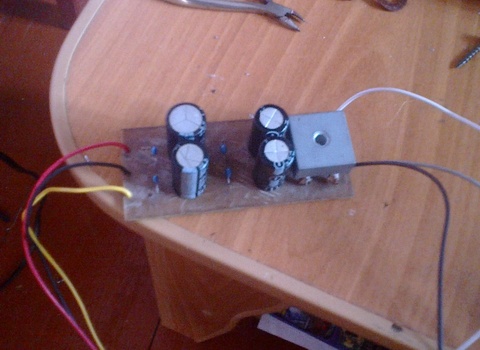

Морока была лишь с трансформатором, который я рассчитывал и мотал вручную, кто хоть раз мотал тороиды — поймет 🙂

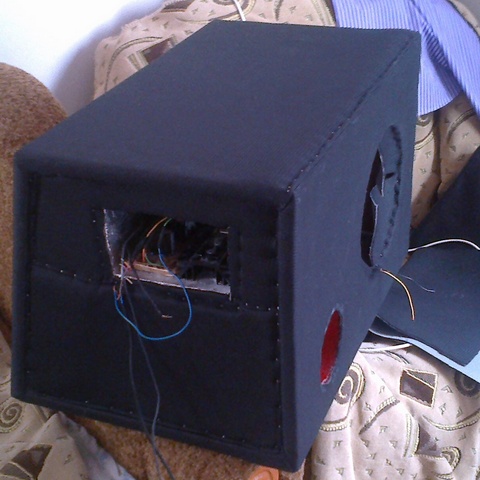

Когда все было сделано, пришла мысль делать сабвуфер пассивным, а усилитель отдельно в корпусе… так и сделал.
Динамик был выцвевший, было решено покрасить его автоэмалью. Честно говоря, обклейка карпетом немного потрепала нервы. В конце-концов решил аккуратно поприбивать его гвоздиками 1 см, эта идея удалась.
Было вкручено гнездо для подключения аудиокабеля, и пошла тестовая прогонка саба — звук получился просто шикарным!
Бас ровный, глубокий, без хрипов тресков и тому подобного, такой сабвуфер слушать одно наслаждение! Впоследствии саб был успешно продан одному знакомому, так что придётся опять взяться за дело — но это уже другая история… С уважением, Колонщик.
