Представленный усилитель — это винтажное стереофоническое устройство для прослушивания аудио через наушники, построенное на лампах 6П14П (аналог EL84), выполненное по классической схеме с трансформаторным выходом. Это ламповое решение ориентировано прежде всего на качественное воспроизведение звука, а не на высокую мощность, что делает его идеальным кандидатом для домашнего УНЧ аудиофила. Каждый канал построен на одной лампе, работающей в оконечном каскаде с трансформатором. Это не просто аудиоусилитель — это пример того, как старые аналоговые технологии могут раскрыть забытые нюансы звука, недостижимые в цифре.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Тип схемы | Однотактный, ультралинейный, трансформаторный выход | Без фазы инверсии |
| Количество каналов | 2 (стерео) | |
| Выходная мощность | ~150–300 мВт на канал | Зависит от сопротивления наушников и питания |
| Выходное сопротивление | 100–300 Ом | Ограничено трансформатором и типом лампы |
| Рабочая лампа | 6П14П (EL84), возможны EL803S, 6П6С, 6П3С, 6Н6П, ECC88 | С возможностью замены |
| Тип выходного каскада | Трансформаторный (Tr1) | От лампового радиоприемника |
| Входное напряжение сигнала | 0.5 – 1.5 В RMS | Для полного раскачивания лампы |
| Входное сопротивление | 100–200 кОм | Зависит от цепи R1–R3 |
| Напряжение питания (анодное) | +200…250 В | Через П-фильтр (дроссель + конденсаторы) |
| Напряжение смещения (сетка) | -15…-20 В (регулируемое) | Фиксированное, от отдельного выпрямителя |
| Ток анода (одной лампы) | 30–45 мА | Устанавливается подбором смещения |
| Типы конденсаторов | Электролиты и плёнка (1–470 мкФ) | В зависимости от участка схемы |
| Тип выпрямления | Мостовой (для анода и накала) | Диоды мощные для накала, обычные для смещения |
| Накальное напряжение | 6.3 В DC (выпрямленное) | Стабильное питание уменьшает фон |
| Индикация анодного тока | Стрелочный микроамперметр до 100 мА | Встроен в переднюю панель |
| Индикация питания | Светодиод | Через ограничительный резистор |
| Корпус | Металлический (от зарядного устройства) | С вентиляцией и панелями под лампы |
| Габариты | Зависит от корпуса (примерно 200×150×80 мм) | Оптимизируется под трансформаторы и плату |
| Масса | 2–4 кг | Основная масса — трансформаторы и шасси |
| Потребляемая мощность | ~20–30 Вт | В основном за счёт накала и анодного тока |
| Особенности эксплуатации | Разогрев до рабочей температуры — ~30 сек | Лампам нужно время на выход в режим |
Особенности схемы лампового УНЧ

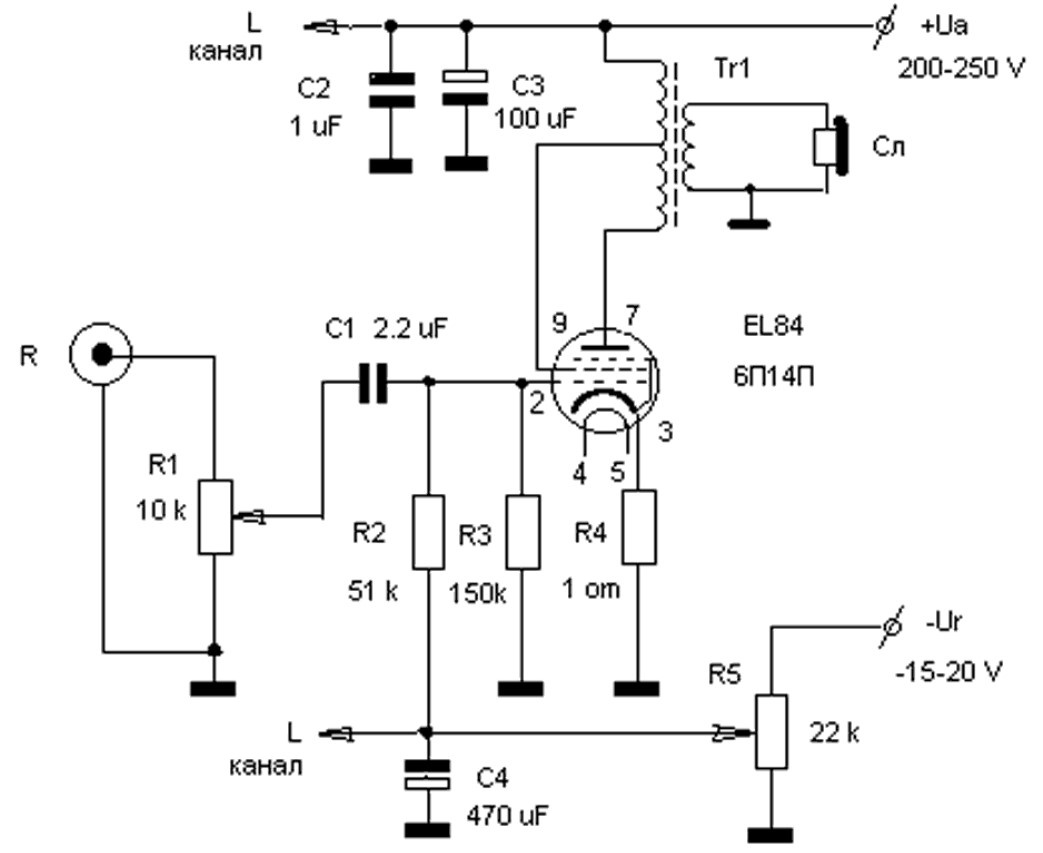

Радиосхема реализована по ультралинейной конфигурации, в которой экранная сетка лампы подключается не напрямую к питанию, а к специальному отводу выходного трансформатора. Такой подход позволяет достичь компромисса между триодным и пентодным режимами работы лампы: уменьшаются искажения, сохраняется достаточная мощность и при этом улучшается передача низких частот.
Одна лампа на канал
Поскольку усилитель предназначен для наушников, а не для акустических систем, нагрузка значительно ниже. Поэтому применена одна лампа на канал, без необходимости в двухтактных конфигурациях или повышающих каскадах. Это минимализм, который работает на качество звука.
Фиксированное напряжение смещения
Смещение на управляющей сетке подаётся не через катодный резистор и электролит, как в самосмещающихся схемах, а фиксировано — напрямую от отдельного источника отрицательного напряжения. Это решение исключает влияние катодного конденсатора на частотную характеристику и делает работу лампы более стабильной, предсказуемой и контролируемой.
Регулируемый вход
На входе установлен потенциометр (обычно 10–50 кОм), который конечно может быть удалён, если источник сигнала (например, ЦАП или предусилитель ПК) имеет собственный регулятор громкости. Это упрощает тракт и снижает паразитные потери. Также входной конденсатор (обычно 2.2 мкФ) может быть заменён на резистор, если источник сигнала «понимает» постоянную составляющую. Это уменьшает фазовые искажения и сохраняет тембральную прозрачность.
Выходной трансформатор
Здесь используется серийный выходной трансформатор, рассчитанный на работу с EL84. Попытки самостоятельного изготовления оказались не очень, из-за высокой сложности расчета и намотки. Такие трансформаторы хорошо подходят для задач воспроизведения в диапазоне 20 Гц – 18 кГц, с плавной АЧХ.
Важно: качество звука в этой схеме сильно зависит именно от выходного трансформатора. Если есть возможность, можно заменить на более дорогой аудиофильский, но даже стандартный от старой бытовой аудио-аппаратуры показывает отличные результаты.
Применение различных ламп
В конструкции предусмотрены два типа панелек, что позволяет использовать широкий спектр ламп. Испытания проводились с различными типами пентодов и триодов:
- Пентоды: EL84, 6П14П, EL803S, 6П3С, 6П6С
- Триоды: 6Н1П, 6Н2П, 6Н6П, ECC88 (E88CC, 6DJ8)
Это открывает возможности подбора ламп «на слух» — в зависимости от музыкальных предпочтений, акустики и типа наушников. Например, лампы с меньшим внутренним сопротивлением (Ri) демонстрируют лучшее поведение на низких частотах, поскольку меньше взаимодействуют с индуктивной составляющей выходного трансформатора.
Питание и фильтрация

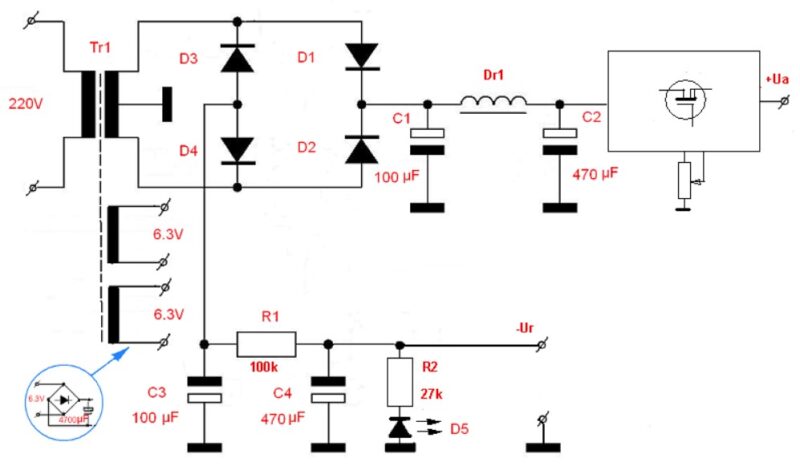

- Анодное питание идет от обычного трансформатора лампового радиоприемника с центральным выводом. После выпрямления анодное напряжение фильтруется LC-фильтром (дроссель и электролит).
- Накал ламп выполнен с выпрямлением через мост на мощных диодах (10А и выше), что обеспечивает стабильный подогрев и снижает фоновый шум, особенно в чувствительных наушниках.
- Отрицательное напряжение смещения получается от отдельного мостового выпрямителя. Очень важно точно рассчитать делитель напряжения (резисторы), чтобы не превысить допустимое смещение на управляющей сетке лампы. Фильтрация выполняется конденсаторами не менее чем на 100 В по напряжению — особенно критично при раздельном размещении блока питания и усилителя.
Также в схеме предусмотрен индикатор наличия отрицательного напряжения — светодиод с токоограничивающим резистором, который необходимо правильно подобрать из-за высокого начального напряжения на фильтрующем конденсаторе.
Дополнительные элементы
- Регулятор анодного напряжения (MOSFET + ограничение по току на 100 мА) позволяет использовать лампы с меньшим анодным напряжением, например 6Н6П или ECC88, без перегрузки и перегрева.

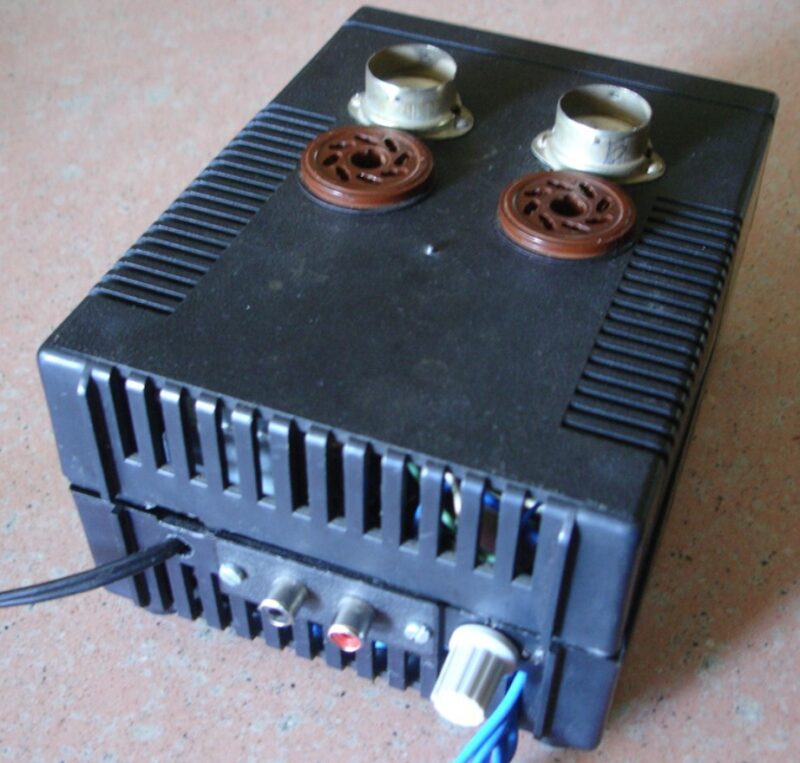

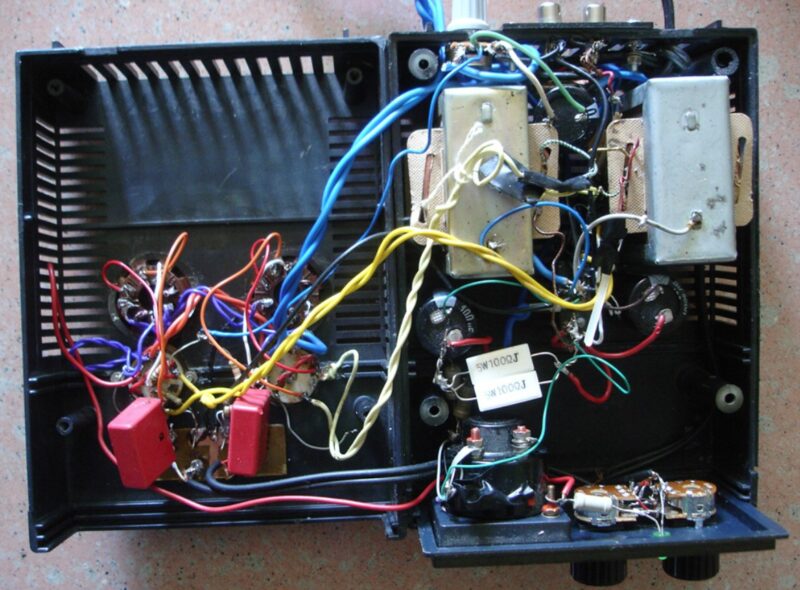

- Корпус усилителя изготовлен из корпуса от старого зарядного устройства, что дало достаточный объём и удобство монтажа.
- Аналоговая индикация тока анода реализована на стрелочном микроамперметре (до 100 мА) — красивая и функциональная деталь.
- Светодиодный индикатор питания — важный элемент для безопасной эксплуатации.
Итого, этот усилитель — выбор в сторону музыкальности, аналогового характера звучания и инженерной гибкости. Он позволяет легко настраивать рабочий режим, экспериментировать с различными типами ламп, получать тёплый, объёмный и живой звук в наушниках. Если вы уважаете ламповый звук и хотите выжать максимум из любимых наушников — этот проект точно заслуживает внимания. Сборка потребует аккуратности (это не платка с китайским чипом, где просто припаять вход-выход-питание), но результат того стоит!
