Приветствую всех любителей лампового звука и авторских конструкций. Давно уже не публиковали схемы с лампами и сегодня хотим поделиться проектом усилителя для наушников, собранного на лампах ECC88 (она же 6Н23П) и 6Н6П. Этот усилитель был разработан специально для Beyerdynamic DT990 Pro — студийных наушников с высоким сопротивлением.
Конструкция и детали
Сборка усилителя базировалась на компонентах, которые были в наличии, включая трансформатор и лампы. Изначально планировалось использовать в драйверном каскаде вторую 6Н6П или 6Н23П, но позже удалось найти несколько ECC88, и выбор пал на них.
Силовой трансформатор оказался ограниченным — 200 В переменки и 100 мА тока нагрузки. В результате в выходном каскаде выбран катодный повторитель, поскольку для более сложных решений потребовался бы трансформатор с более высоким запасом по току и напряжению.
Особенности схемотехники
В блоке питания добавлено несколько интересных решений:
- Активная фильтрация с гираторами (хотя в итоге она не сыграла значимой роли).
- Умножитель емкости, улучшающий фильтрацию напряжения.
Драйверный каскад на ECC88 реализован по классической схеме, но с одной особенностью — в катодах обеих ламп установлен балансировочный потенциометр. Это не самое изящное решение, но оно позволяет корректировать баланс ламп.
Лампа 6Н6П работает в режиме катодного повторителя, но не в стандартной конфигурации — катодный резистор был заменен источником тока на NPN-транзисторе MJE340. В идеале, конечно, стоит использовать МОП-транзистор, но пришлось ставить что было в наличии.
Источники тока запитаны от отдельного блока питания, причем в нем реализована задержка включения базового напряжения (20 секунд). Каждая половина 6Н6П имеет прецизионный потенциометр, что позволяет точно настраивать ток.
Еще один важный момент: напряжение на катодах 6Н6П превышает допустимый уровень для накала, поэтому использовалось подтягивающее напряжение 40 В, чтобы избежать выхода лампы из строя.
1️⃣ Фильтр НЧ на входе ECC88:
- 100 пФ (конденсатор) + 10 кОм (сеточный резистор).
- Перед ним установлен потенциометр 50 кОм, который в среднем положении ограничивает полосу частот до 25 кГц.
2️⃣ Фильтр ВЧ на выходе:
- 100 мкФ (конденсатор) + 10 кОм (резистор).
- При нагрузке 250 Ом частота среза составляет 6,5 Гц.
Полной схемы нет, но для начинающих можно попробовать первый простой вариант, по которому был собран этот УНЧ.
Лампа ECC88: параметры, аналоги
ECC88 (она же 6DJ8, E88CC, 6922) – это двойной триод, разработанный в 1950-х годах для использования в высокочастотных и аудиосхемах. Лампа отличается низким уровнем шума, высокой линейностью и широким частотным диапазоном.
| Параметр | Значение |
|---|---|
| Напряжение накала (Vh) | 6,3 В |
| Ток накала (Ih) | 0,3 А |
| Максимальное анодное напряжение (Va max) | 130 В |
| Типичная рабочая точка (Va) | 90 В |
| Ток анода (Ia) | ≈ 15 мА |
| Коэффициент усиления (μ) | 33 |
| Внутреннее сопротивление (Ri) | 2,6 кОм |
| Крутизна (S) | 12,5 мА/В |
| Максимальная мощность анода (Pa max) | 1,8 Вт |
Полные аналоги (100% совместимость без изменений схемы):
- 6DJ8 (американский стандарт)
- 6922 (усовершенствованная версия с повышенной надежностью)
- E88CC (премиум-версия с низким уровнем шума)
- CCa (отборная низкошумная версия, использовалась в телекоммуникациях)
Близкие аналоги (возможна корректировка схемы)
- 6Н23П (советский аналог, стандартная версия)
- 6Н23П-ЕВ (усиленная версия с увеличенным сроком службы)
- 6Н1П (имеет похожие характеристики, но другой ток накала – 600 мА)
- ECC189 (с варьируемым усилением, можно использовать в определенных схемах)
Корпус и сборка УНЧ

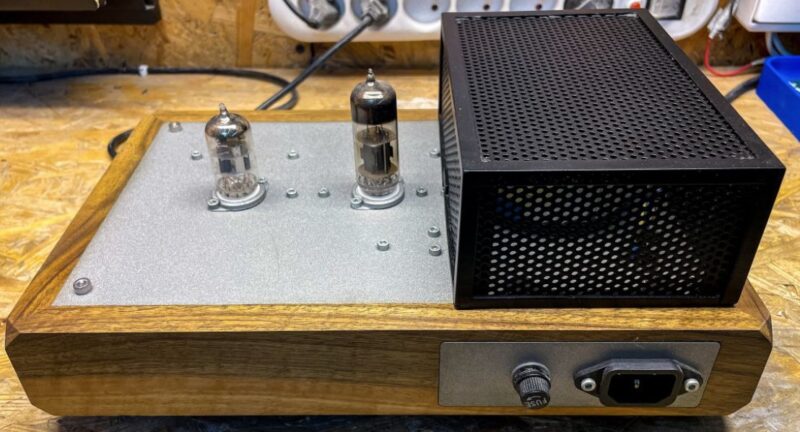

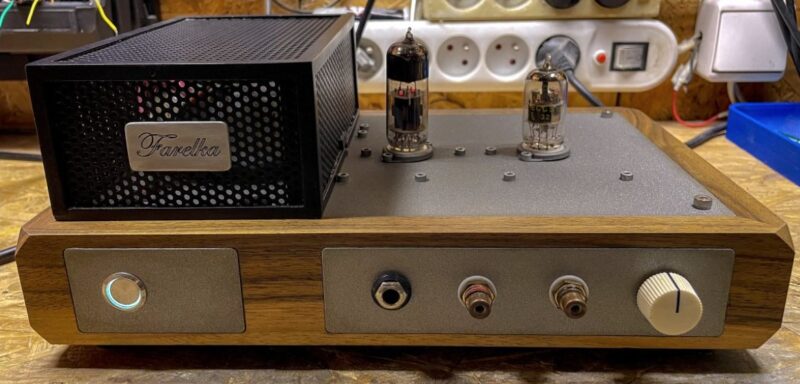

Дизайн корпуса виден на фото.
- Материалы: корпус выполнен из орехового дерева и алюминия, детали вырезаны на ЧПУ-станке.
- 3D-печать: держатели винтов, клетка трансформатора и некоторые другие элементы напечатаны на 3D-принтере.

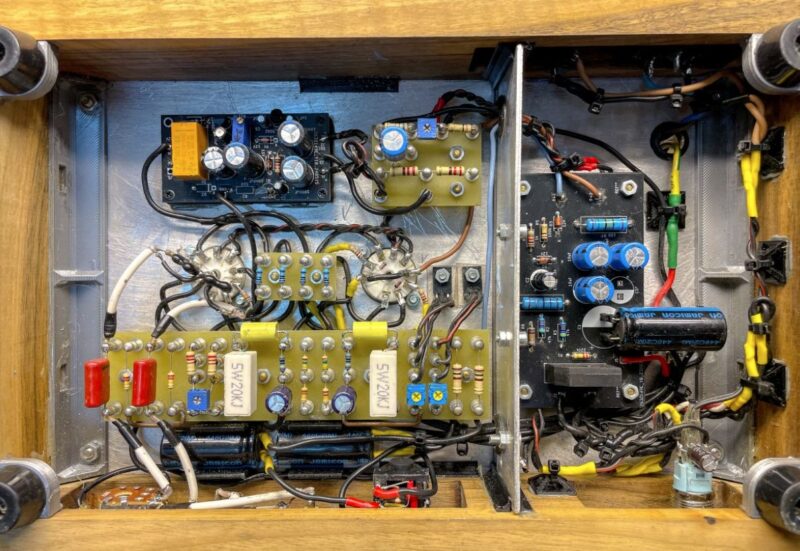

- Монтаж: я выбрал монтажную плату, так как люблю этот стиль сборки.
Внутренняя компоновка сделана максимально аккуратной, чтоб легче было настраивать и дорабатывать схему УНЧ.
Звук и впечатления
Усилитель получился далеко не универсальным, но идеально подходящим для наушников с высоким сопротивлением. Качество звучания превзошло все ожидания:
✔ Чистый и детализированный звук без фона и гудения.
✔ Широкий диапазон: мощные низкие частоты, естественные середина и верх.
✔ Комфортное звучание без резкости и перегрузок.
Знакомые, которые протестировали усилитель, также остались под впечатлением.
