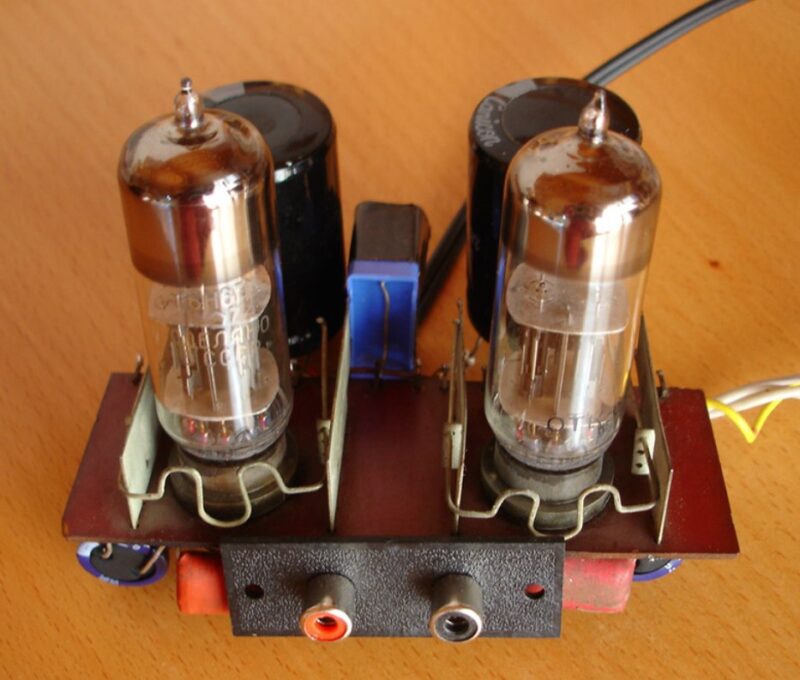

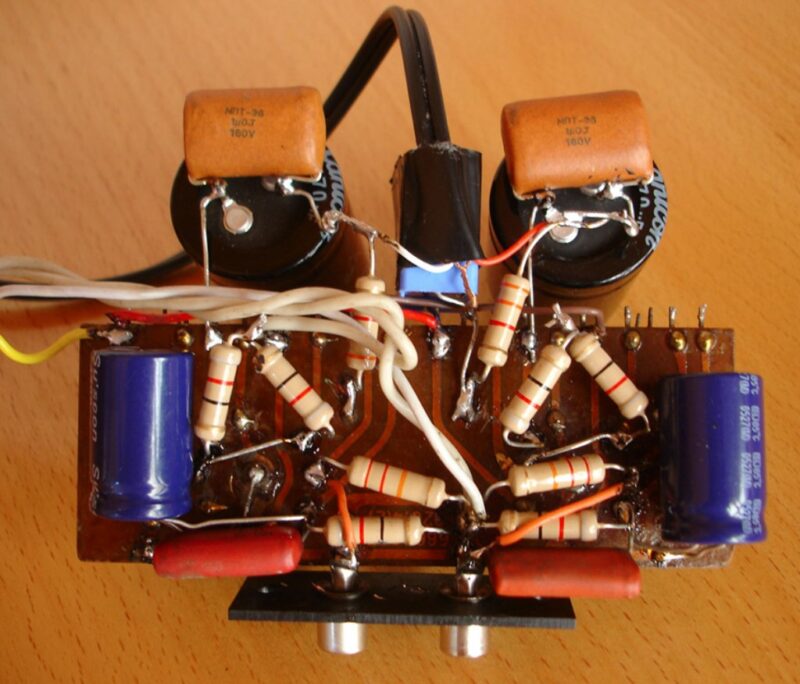

Представленная схема реализует ламповый усилитель для наушников, собранный на двух триодных лампах, включённых по SRPP-конфигурации (Shunt Regulated Push-Pull). Такая схема обладает преимуществами динамической нагрузки, что позволяет добиться низкого выходного сопротивления без применения выходного трансформатора. Благодаря этому усилитель хорошо подходит для работы с низкоомными наушниками (например, 32 Ом), особенно закрытого типа.
Особенности SRPP схемы УНЧ
SRPP-конфигурация включает два одинаковых триода, один из которых работает в качестве усилителя, а второй — в роли динамической нагрузки (регулятор тока). Такая структура:
- снижает выходное сопротивление;
- увеличивает линейность;
- обеспечивает достаточную мощность для наушников;
- не требует трансформатора.
Схема работает стабильно с различными типами ламп при изменении анодного напряжения от 180 до 300 В, позволяя экспериментировать с звучанием.
Радиолампы и другие детали
Схема УНЧ допускает использование нескольких типов ламп:
- 6Н6П — мощная двойная триодная лампа, анодный ток до 30 мА;
- 6Н1П — более «лёгкая», с меньшим анодным током;
- E88CC (или 6DJ8) — низкошумящий двойной триод с высоким качеством передачи звукового сигнала.
Сопротивления R1 и R2, определяющие токовую симметрию SRPP, могут быть выбраны из стандартных значений. В классической версии R1 = R2 = 220 Ом, но возможны и другие варианты в зависимости от применяемой лампы.
Сравнение ламп по звучанию
6Н6П
- Имеет высокий анодный ток и низкое внутреннее сопротивление.
- Обеспечивает насыщенный и глубокий бас.
- На низком анодном напряжении может ощущаться нехватка ВЧ.
- При более высоком анодном напряжении (230–300 В) звук раскрывается лучше.
Анодный ток в зависимости от напряжения (мА):
| Ua (В) | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 | 290 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ia | 10 | 11 | 11.5 | 12.5 | 13 | 14.6 | 15 | 15.5 | 16.3 | 17 | 17.6 | 18.5 | 19.3 |
6Н1П
- Характеризуется более высоким внутренним сопротивлением (~8 кОм).
- Анодный ток ниже, что сказывается на выходной мощности.
- ВЧ диапазон передаётся лучше, но НЧ — слабо.
- Считается менее подходящей для усиления низкоомных наушников.
Анодный ток в зависимости от напряжения (мА):
| Ua (В) | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 | 290 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ia | 3.8 | 4.2 | 4.4 | 4.7 | 5.1 | 5.5 | 5.7 | 6.0 | 6.3 | 6.7 | 7.0 | 7.3 | 7.6 |
E88CC (или 6Н23П советский аналог)
- Применяется в схемах высокой точности, включая аудиофильские усилители.
- Обеспечивает приятный, детализированный звук на всём диапазоне частот.
- Работает стабильно при пониженном анодном напряжении.
- Предпочтительна для этого усилителя по соотношению «качество/напряжение».
Анодный ток в зависимости от напряжения (мА):
| Ua (В) | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | 270 | 280 | 290 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ia | 9 | 9.5 | 10 | 10.5 | 11 | 11.5 | 12 | 12.5 | 13 | 13.5 | 14 | 14.5 | 15 |
Для достижения наилучшего звучания возможно использование оптимизированных значений резисторов:
- R2 = 82 Ом, R1 = 164 Ом (или 2×82 Ом параллельно).
- Такое соотношение особенно хорошо работает с лампой 6Н6П, улучшая передачу ВЧ.
- С лампой E88CC обеспечивается ещё более прозрачный и точный звук.
Преимущества схемы
- Минимальное количество компонентов;
- Простая сборка и отладка;
- Возможность применения доступных советских ламп;
- Совместимость с широким спектром наушников;
- Высокая гибкость в настройке (лампы, анодное питание, номиналы резисторов).
В данной конструкции ничего революционного нет — это классика лампостроения, а значит имеет очень высокую повторяемость. Естественно при условии безошибочной сборки и правильно подобранных режимов.
