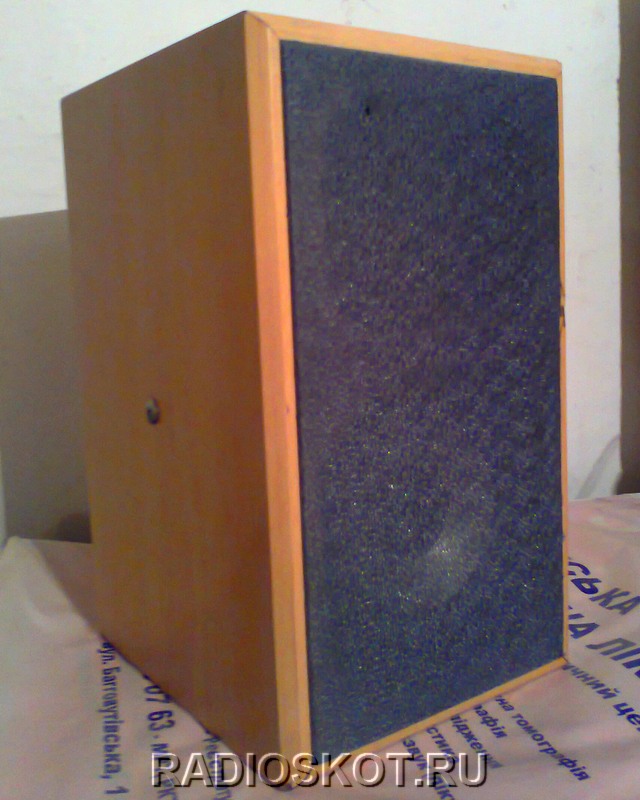

Однажды решил сделать собственноручно мощную портативную звуковую колонку. Идея появилась давно, тогда все начиналось с микросхемы Tda2003, но 10 ватт максимальной мощности было слишком мало. Я не очень разбираюсь в электричестве, но конденсатор от резистора отличить могу:) Куда ни посмотри — везде портативные колонки. В общем сделал колонку гораздо более мощную чем те, с которыми сейчас ходят на улице или берут в поездки. На этот раз выбрал микросхему-УМЗЧ TDA1516BQ. Включенный в мостовую схему усилитель выдавал около 15 ватт.

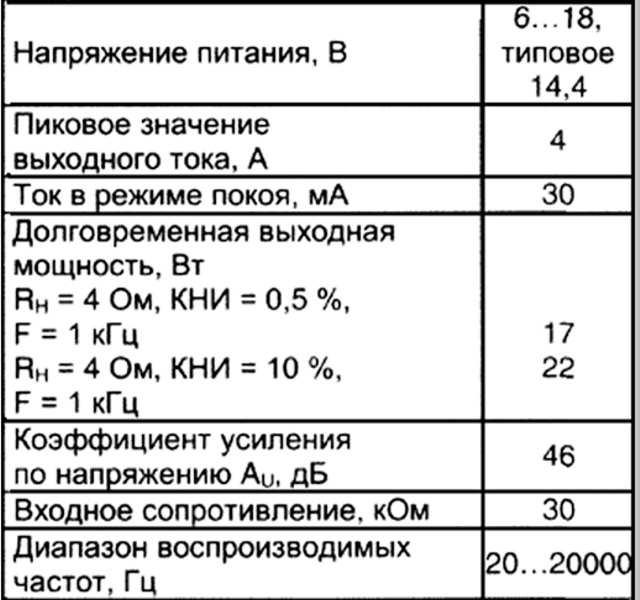

В даташите написано, что микросхема TDA1516 может работать от 6 вольт — не верьте. Для эксперимента купил аккумулятор 6 Вольт на 6 ампер, подключил к схеме, думал, что будет работать, но услышал только какой-то хрип. Предположил вначале, что может микросхема с дефектом, но потом подключив последовательно с аккумулятором дополнительный литий-ионный АКБ от телефона — все прекрасно заработало. Решил купить еще один аккумулятор 6В 6А.
Смотал их скотчем вместе и соединил последовательно.
Сам усилитель собрал навесным монтажом. Схема очень проста, только два конденсатора и сама микросхема. Вот принципиальная электросхема самодельной активной АС:
Вместо конденсатора 2200 мкФ лучше поставить 4700мкф 16 вольт. Микросхему «посадил» на заднюю крышку колонки.

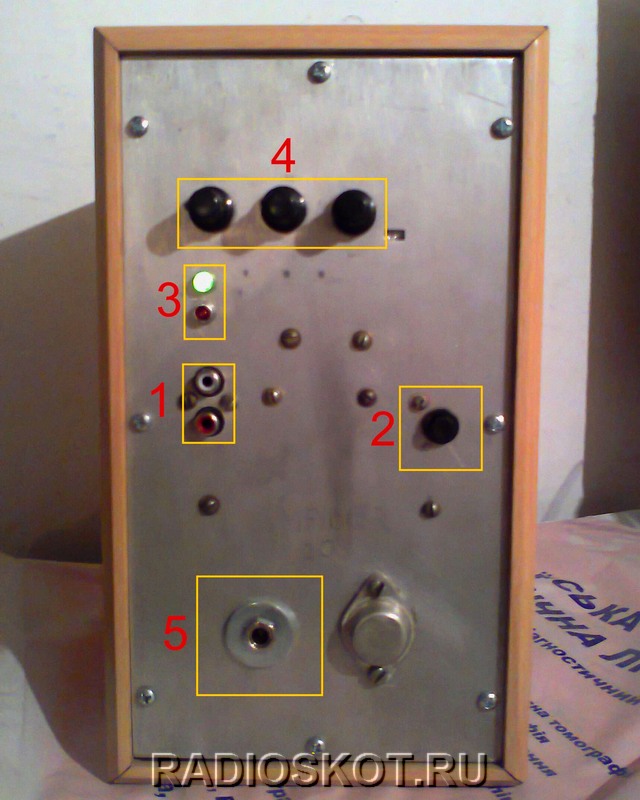

Корпус взял из старой колонки Sven. Выкинул все из нее, оставил только один большой динамик. Задню панель зашлифовал. Повставлял все, что нужно для управления активной колонкой. Транзистор там просто для того, чтобы закрывать дырки от бывшего выключателя:) Внутри обклеил корпус тканью звукопоглощения.
1. Вход (делайте только белый).
2. Кнопка включения.
3. Индикатор «off/on».
4. Ручки только для красоты.
5. Гнездо зарядки.
Теперь динамики. Вместо высокочастотного динамика поставил отечественный 3ГД-2. Подключил его через конденсатора 1 мкФ. Пищалка и большой динамик подключены параллельно. Затем занялся расчётом фазоинвертора, пользовался программой BassPort.
Зарядка. Схему зарядного устройства взял простейшую — трансформатор, выпрямитель, диодный мост и ограничительный резистор. Сопротивление его подбираем исходя из нужного зарядного тока (0,1С). Резистором (10 ватт 5,1 Ом) подобрал ток равный 0,6 Ампера. Заряд аккумуляторов длится 10 часов, на ночь поставил — утром напряжение нормально.
Вот вроде все, колонка на всю громкость от телефона держит заряд примерно 10 часов — этого для меня хватает с головой. Автор конструкции: ruslan70915.
