Часто молодым людям хочется всегда и везде быть с любимой музыкой, и если одним хватает простых наушников, то другим хочется носить с собой целый мощный аудиокомплекс. В продаже имеется множество различных портативных колонок, но часто они не удовлетворяют всем требованиям (чаще всего это или небольшое время работы, или тихий и писклявый звук). Представляю вам свою, полностью самодельную, портативную акустическую колонку со встроенным УМЗЧ, которая отвечает в среднем всем требованиям и обойдется примерно в 1500 рублей — это конечно не мало, но она обходит всех своих конкурентов в данной ценовой категории, тем более это просто наглядный пример, как можно сделать активную АС. Никто не заставляет полностью копировать ее — важна сама идея.

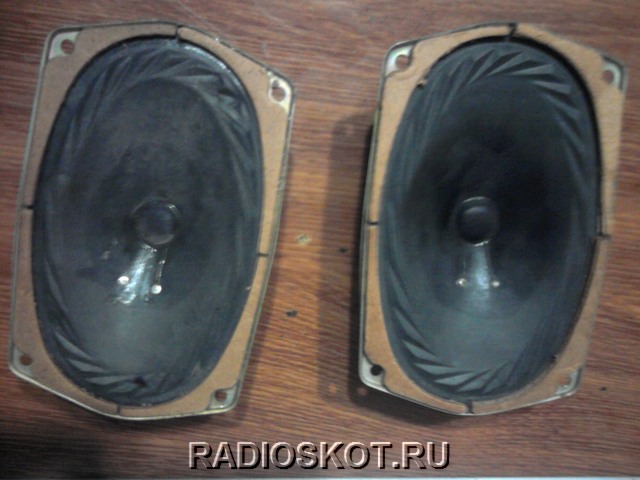

Технические характеристики колонки впечатляют: 20 ватт мощности, вес 4 кг и время работы целых 10-20 часов БЕЗ перерыва. Аккумулятор гелевый свинцовый на 4А/Час, для мопедов. Купил его на авто-рынке за 650 рублей. Динамики 8 омные 3ГДШ-1 были скручены из старых ламповых телевизоров, на мой взгляд это лучшие динамики для портативных колонок, т.к. имеют малый вес и неплохое качество воспроизведения, хотя басы на них слабоваты…

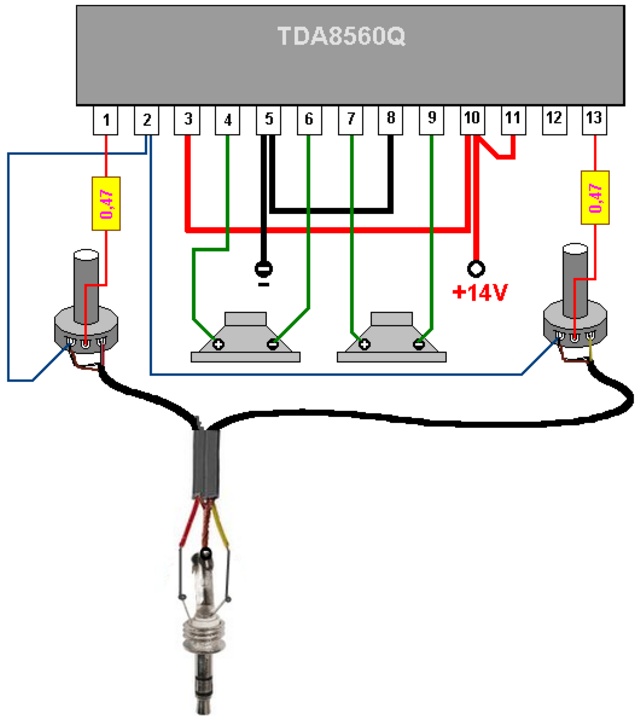

Усилитель звука был собран на микросхеме TDA8560Q — по 25 ватт на канал, но так как динамики на 8 Ом, то усилитель выдает половину мощности, хотя это даже плюс, потому как УМЗЧ будет менше «жрать» ток. Принципиальная схема УНЧ (даже не схема, а целая цветная картинка, по которой может его спаять даже начинающий) показана ниже:

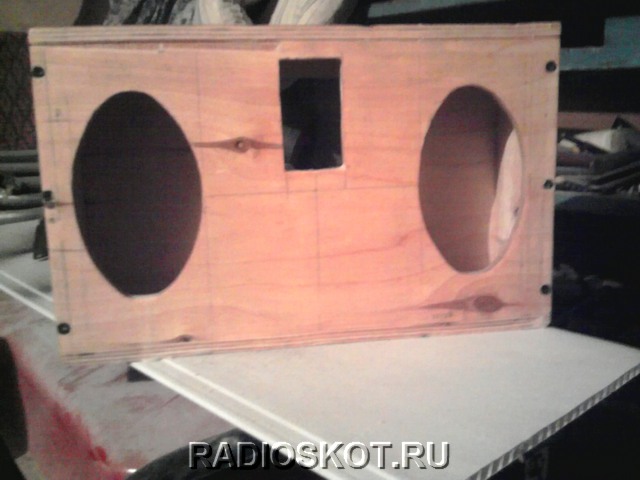

Корпус АС был сделан из 10-ти миллиметровой фанеры и обклеен кожзамом. При сборке корпуса стыки фанеры лучше промазывать клеем ПВА, а после промазать герметиком, кожзам клеился на клей «титан».

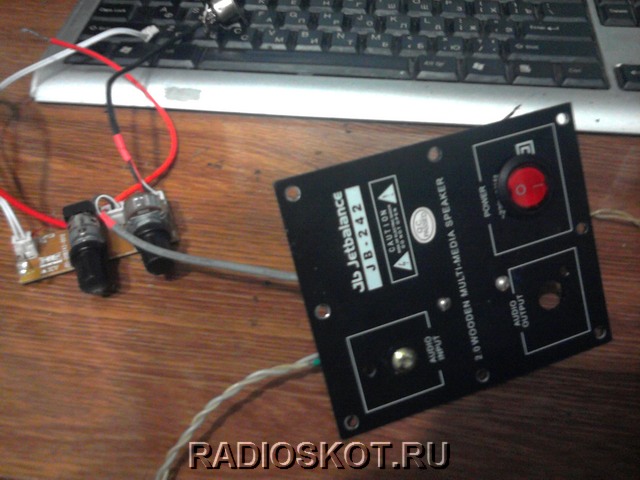

Все входные — выходные — сетевые гнёзда использовал стандартные, их сейчас полно на радиорынках. Но можно ещё более удешевить конструкцию, взяв советские, которые есть у каждого.
На передней панели АС только 2 регулятора громкости и зелёный светодиод, индицирующий наличие — и нормальный уровень питания. Если напряжение АКБ падает ниже 9В, то он начинает светить тускло. Светодиод естественно подключен через токоограничительный резистор 1 килоом.
Для пикников, поездок на речку и посиделок вечером лучше не придумать. А что еще нужно для счастья… mehanik
