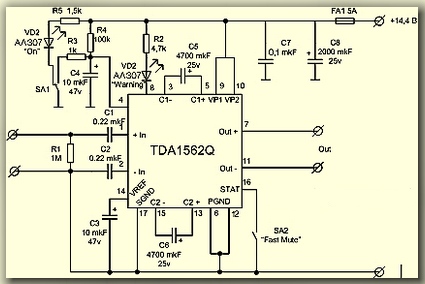

Покупка хорошего усилителя и самого сабвуфера для авто может потянуть на несколько сотен долларов. С другой стороны, если вы имеете хотя бы начальные познания в электронике, можно сделать всё это своими руками. И самый простой вариант автомобильного усилителя для сабвуфера — многократно проверенная схема на УМЗЧ TDA1562.
Вот технические характеристики микросхемы TDA1562:
Напряжение питания – 8..18в;
Пиковое значение выходного тока – 10А;
Ток в режиме покоя – 0,15А;
Сопротивление нагрузки – 4 Ом;
Выходная мощность, при коэффициенте гармоник
-0,03% — 1 Вт
-0,06% — 20 Вт
-0,5% — 55 Вт
-10% — 70 Вт
Коэффициент усиления по напряжению – 26 дБ
Диапазон воспроизводимых частот – 16…20000 Гц
Входное сопротивление – 10 кОм
Цена TDA1562 — примерно 6уе.
Эта микросхема представляет собой УНЧ с вольтдобавкой, суть которой сводится к тому, что при воспроизведении звуковых сигналов, высокая выходная мощность требуется на короткий промежуток времени, а остальное время выходная мощность остается небольшой. Поэтому пока выходная мощность не превышает 18 Вт, устройство функционирует как обычный УНЧ с питанием от источника 12В. При превышении выходной мощности 18 Вт внутреннее напряжение питания кратковременно повышается при помощи преобразователя в состав которого входят конденсаторы вольтодобавки. Подобное решение позволяет получить на нагрузке большую пиковую мощность при стандартном питании бортовой сети авто — 12В.
Замыканием контактов осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот. Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие значительные емкости. Микросхема TDA1562 довольно чувствительна к напряжению питания, поэтому не подавайте на неё больше 18В. Усилитель развивает выходную мощность 70 Вт на нагрузке 4 Ом при питании от однополярного источника напряжением 15В.

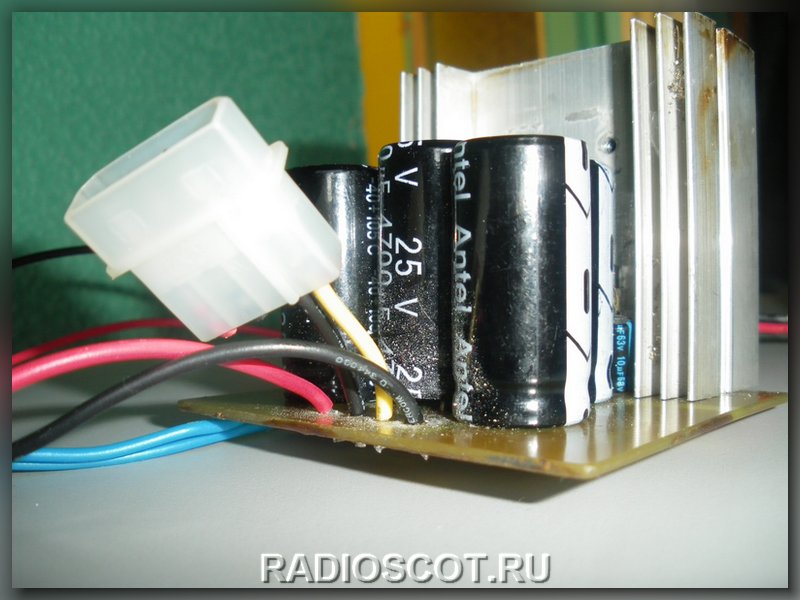

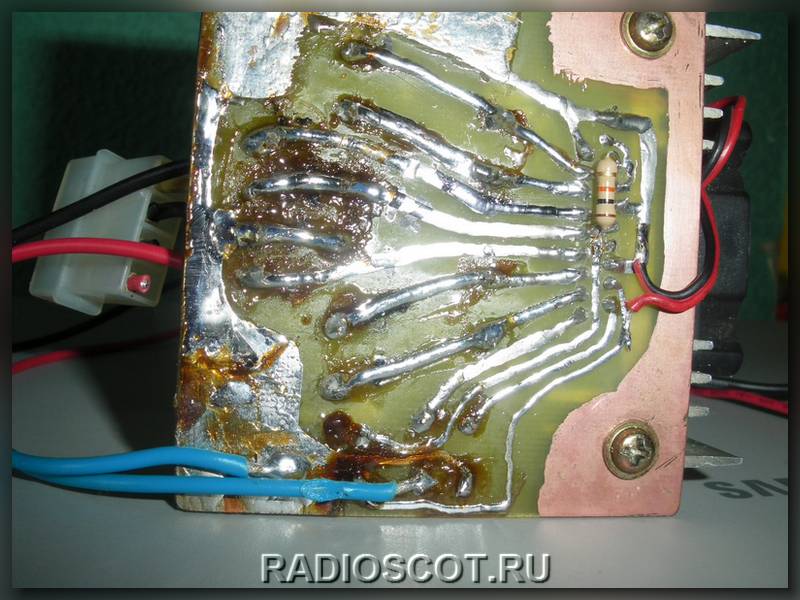

Для монтажа микросхемы используйте толстые провода, так как имеет место потребление тока до 10 ампер. Это относится и к проводам идущим к динамику сабвуфера, ведь даже небольшое увеличение сопротивления линии приведёт к потерям мощности.

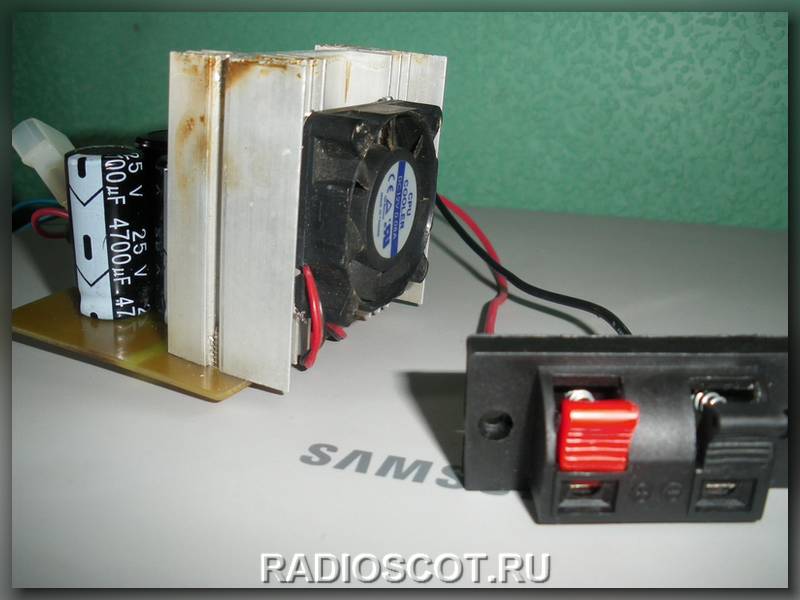

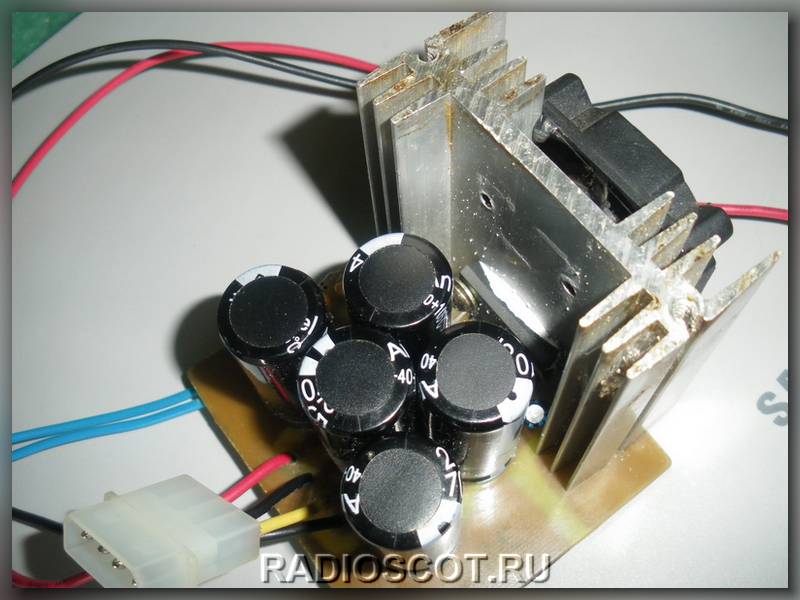

Микросхему усилителя самодельного сабвуфера необходимо установить на теплоотвод площадью не менее 500 см2. В качестве радиатора можно использовать металлический корпус или шасси авто. Как вариант можно задействовать принудительный обдув микросхемы 12-ти вольтовым кулером от компьютерного БП.

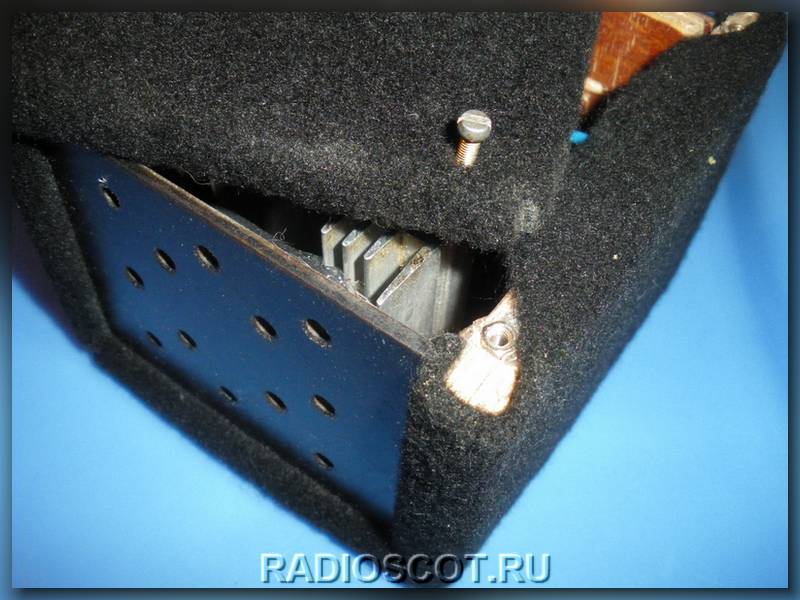

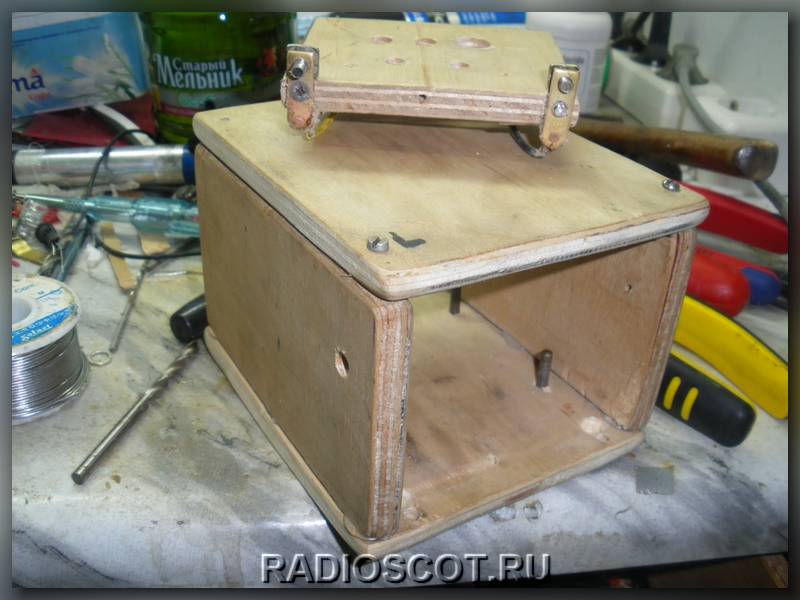

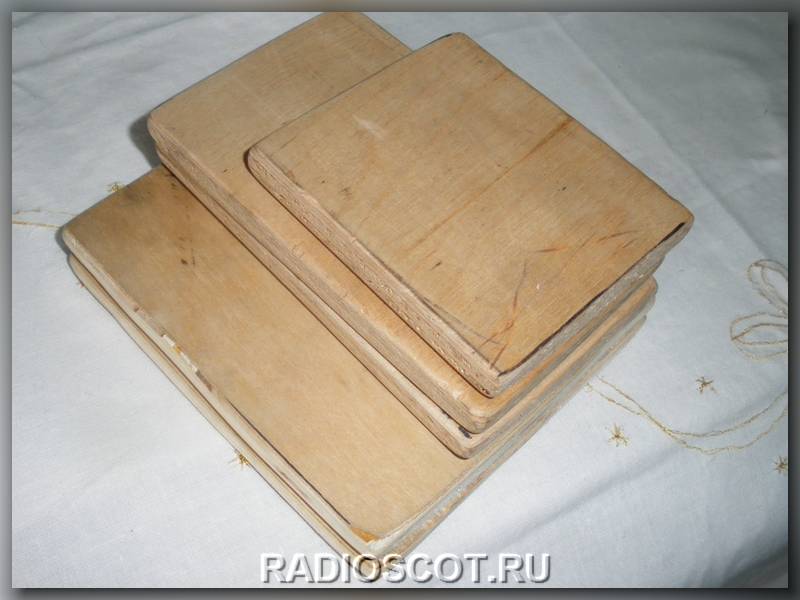

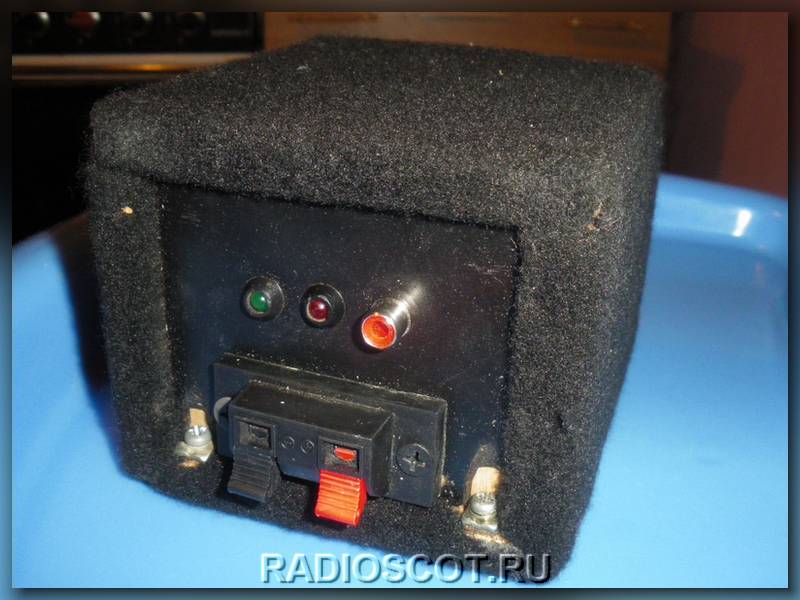

Корпус сабвуфера делаем из ДВП достаточной толщины — чтоб не было дребезга и призвуков. Снаружи обклеиваем его мягкой тканью для вибропоглощения. В качестве разъёмов используем стандартные тюльпаны и пружинящие педальки.

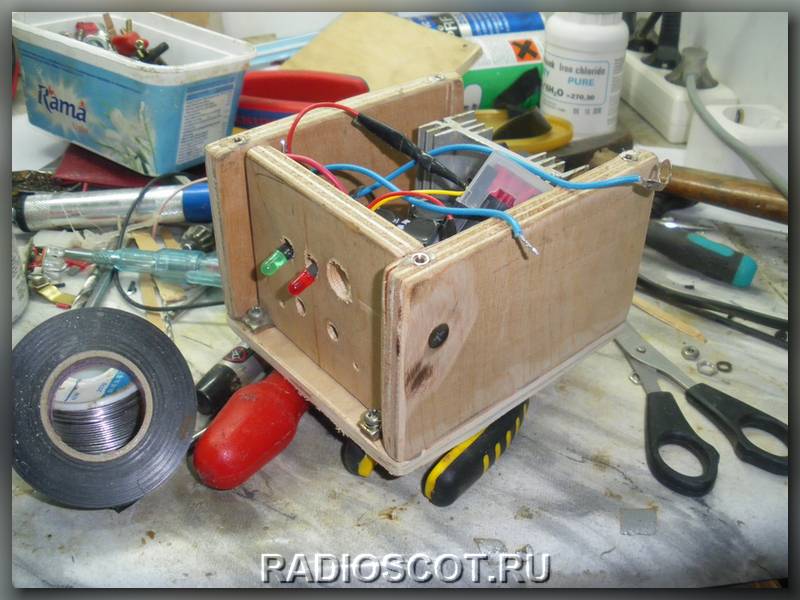

Для индикации режимов сабвуфера служат два светодиода. Зелёный показывает подачу питающего напряжения 12В на схему, а красный сигнализирует о перегрузках и срабатывании защиты в TDA1562

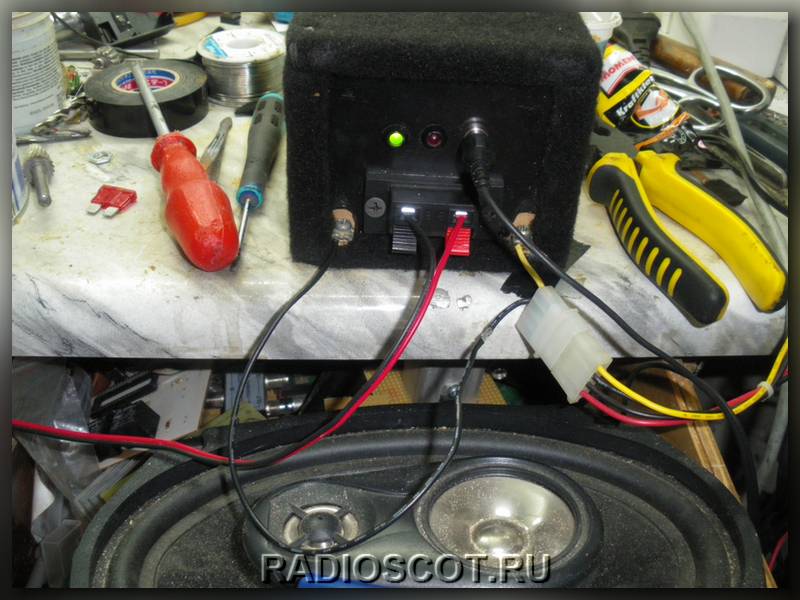

Питание 12В нужно прикрутить винтами — для улучшения контакта и уменьшения потерь. Испытания готового сабвуфера показали, что звук не хуже фирменных сабов среднего ценового диапазона, и вполне возможно собрать своими руками хорошую бас — систему в авто всего за 35уе и два вечера. Материал прислал — in_sane
