Предлагаемый для сборки усилитель мощности на лампах ECC83 и E88CC — это полностью завершённая схема с электронными стабилизаторами, таймерами и защитными модулями. Конструкция разработана как высококачественный ламповый УНЧ для наушников, не использующий выходной трансформатор.
Схема лампового стерео УЗЧ
В ходе проектирования были изучены и протестированы различные схемы, включая классические и альтернативные решения. В качестве оптимального варианта выходного каскада без трансформатора был выбран White Cathode Follower (WCF) — повторитель, обеспечивающий высокую линейность и стабильность. Рассматривались и другие конфигурации, включая симметричные push-pull схемы, но WCF показал наилучшие результаты.
Для входного каскада применён дифференциальный усилитель на лампах ECC83 (6Н2П). Такая топология обладает преимуществами:
- возможность формирования нужной выходной фазы,
- простота реализации обратной связи,
- высокий CMRR,
- эффективное подавление шумов и фона.
С целью точной настройки работы дифференциального каскада применён катодный источник тока (CCS) на транзисторах BC547C, стабилизированный по току с использованием опорного напряжения от красного светодиода.
Настройка рабочих точек
В процессе настройки усилителя были подобраны значения тока покоя и рабочих напряжений, обеспечивающие минимальные нелинейные искажения. Оптимальной рабочей точкой для дифференциального каскада на лампе 6Н2П оказалось напряжение анода на уровне (Ua/2 + 10 В).
Выходной каскад на лампах E88CC работает при токе около 15–16 мА на лампу при анодном напряжении 190 В (около 95 В на триод), что даёт тепловые потери менее 3 Вт.
Обратная связь и регулировка усиления
Усилитель использует общую отрицательную обратную связь, уровень которой можно регулировать с помощью DIP-переключателя на нижней части печатной платы. Это позволяет адаптировать усиление под наушники с различным сопротивлением.
Источник питания усилителя
Для обеспечения стабильной и надёжной работы усилителя был реализован полностью электронный источник питания, включающий в себя:
- Стабилизированный источник высокого напряжения (B+): Построен по схеме линейного стабилизатора с использованием мощного МОП-транзистора IRF840 и управляющего каскада на TL431. Обеспечивает выходное напряжение 190 В с возможностью регулировки в диапазоне 180–220 В.
- Плавный пуск (soft-start): Включает таймер на микросхеме NE555, задерживающий подачу высокого напряжения на лампы на 25–30 секунд после включения питания. Это продлевает срок службы ламп и предотвращает пробой при включении.
- Питание накала: Для накала ламп используется стабилизированный источник напряжения на 6,3 В, рассчитанный на ток до 2 А. Реализован с применением линейного стабилизатора LM317, установленного на радиаторе.
- Фильтрация и развязка: Высоковольтный питатель снабжён LC-фильтрами и развязывающими RC-цепями для каждого каскада, что позволяет минимизировать уровень фона и пульсаций. Все цепи тщательно рассчитаны на допустимые токи и напряжения.
- Защита от перенапряжения и перегрева: Реализована многоступенчатая система защиты, включая: термозащиту на основе термистора и компаратора, варисторную защиту по входу, автоматическую блокировку при выходе за пределы допустимого напряжения на аноде.
Рекомендации по радиодеталям
Резисторы:
- Типоразмер 0207, мощностью 0,6 Вт.
- Анодные и прочие нагруженные участки – обязательно с запасом по напряжению и рассеиваемой мощности.
Конденсаторы:
- Электролиты: рекомендуется использовать компоненты Nichicon или других авторитетных производителей.
- Плёночные: предпочтительно WIMA или аналогичные по качеству.
- Особое внимание — керамике в цепях высокой нагрузки (например, возле CCS): Напряжение не менее 500 В, только проверенные бренды, так как дешёвые экземпляры склонны к разрушению через несколько месяцев эксплуатации.
Подстроечные резисторы:
- Рекомендуются многооборотные, фирменные, например Bourns.
- Дешёвые аналоги вызывают шум и нестабильность.
Потенциометр регулировки громкости:
- Тип ALPS или аналогичный.
- Номинал: 2×10 кОм или 2×50 кОм — в зависимости от общей схемной реализации.
Клеммники и разъёмы:
- Питание — Wago пружинные.
- Обязателен Faston для заземления или подключения трансформатора.
- Входы — RCA/Cinch.
Прочее:
- Панельный предохранитель,
- Надежная кнопка включения,
- Светодиоды и вспомогательная мини-плата для подсветки РГ,
- Корпус и декоративные элементы по усмотрению.
Таблица аналогов ламп ECC83 и E88CC
| Лампа (оригинал) | Аналог | Производитель | Примечание |
|---|---|---|---|
| ECC83 | 12AX7 | США | Полный аналог |
| 7025 | США | Малошумящий аналог | |
| CV4004 | Великобритания | Военный стандарт | |
| E83CC | Telefunken | Премиум-версия | |
| ECC803S | Tesla, JJ | Низкий микрофонный эффект | |
| 6Н2П | СССР / РФ | Похожая, непрямой аналог (другая цоколёвка, параметры) | |
| 6Н2П-ЕВ | СССР / РФ | Улучшенная версия 6Н2П | |
| — | — | — | |
| E88CC | 6922 | США | Полный аналог |
| ECC88 | Европа | Стандартная версия | |
| 6DJ8 | США | Эквивалент ECC88 | |
| CCa | Siemens, Telefunken | Отборная версия | |
| PCC88 | Европа | Требуется изменение питания (другое напряжение накала) | |
| 6Н23П | СССР / РФ | Полный аналог E88CC / 6922 | |
| 6Н23П-Е | СССР / РФП | Повышенной надежности версия |
Печатная плата и монтаж

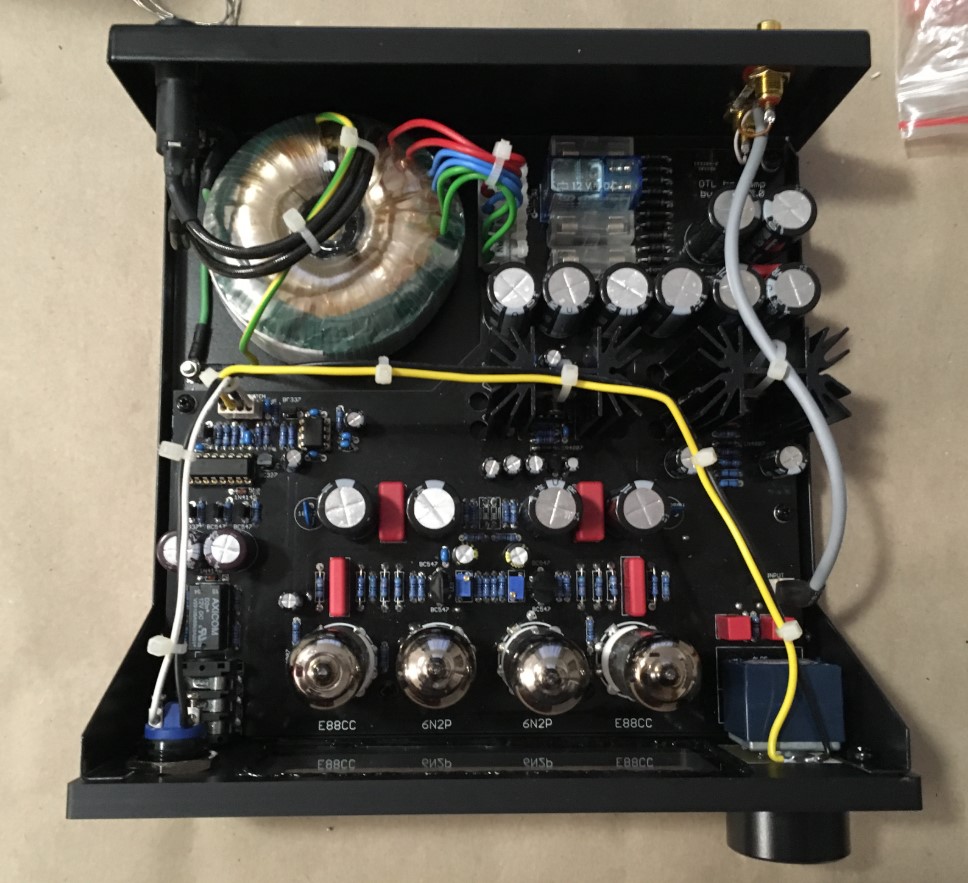

Вся конструкция собрана на единой двухсторонней печатной плате, что позволило обеспечить компактность, удобство сборки и минимальные паразитные наводки. Плата разработана с учётом токовых петель и потенциальных источников шума, трассировка выполнена в соответствии с принципами радиочастотной проектировки:
- Размещение компонентов: Основные лампы установлены симметрично по центру платы. Элементы выходного каскада расположены на удалении от чувствительных участков входной цепи, что минимизирует взаимные помехи.
- Контур заземления: Все участки, связанные с землёй, образуют сплошной полигон, соединённый с корпусом в одной точке через специальный фильтр, исключающий петельные токи.
- Монтаж силовых элементов: МОП-транзисторы и стабилизаторы установлены с изоляцией на алюминиевый радиатор. Все резисторы — стандартного типа 0207 на 0,6 Вт, с рабочим напряжением до 250 В.
- Светодиодная индикация: Светодиоды состояния вынесены на вспомогательную плату, закреплённую во фрезерованной нише передней панели. Подсветка ручки потенциометра осуществляется за счёт рассеянного света, проходящего через стекло.
- Подстроечники и контрольные точки: Для настройки рабочих токов и анодных напряжений предусмотрены многооборотные подстроечные резисторы Bourns, а также контрольные точки TP1–TP8, позволяющие производить калибровку без снятия корпуса.
- Термостабилизация CCS: Токовые стабилизаторы на транзисторах BC547C снабжены опорным напряжением от красного светодиода. Вся сборка заключена в термоусадочную трубку, обеспечивающую стабильную работу вне зависимости от температуры окружающей среды.
Управление и схемы защиты
Система управления УМЗЧ тут с применением простых и надёжных дискретных компонентов, без использования микроконтроллеров, что обеспечивает максимальную надёжность, быстрый запуск, а также защиту элементов схемы от перегрузок и аварийных режимов.
Механизм включения
Питание усилителя активируется нажатием кнопки, работающей в связке с триггером на NE555. При активации триггера запускается силовой источник питания, одновременно подаётся напряжение на счётчик CD4060, который начинает отсчёт времени с частотой около 1 Гц. В течение этого времени прогреваются лампы.
Таймер задержки выхода
После заданного интервала схема запускает выходное реле, соединяющее выход усилителя с наушниками. Это предотвращает подачу нестабильного сигнала во время прогрева ламп и исключает слышимые щелчки.
Защита от постоянного напряжения
Устройство снабжено простой защитой от постоянного напряжения на выходе. Чувствительность составляет порядка 1–2 В. В случае фиксации положительного смещения на выходе защита размыкает реле, предотвращая повреждение подключённых наушников.
Индикация состояния
На основе сигнала от CD4060 работает транзисторный ключ, управляющий светодиодом. Светодиод мигает во время задержки, а затем загорается постоянно, сигнализируя о готовности усилителя к работе. Вспомогательные цепи индикации размещены на отдельной плате и обеспечивают подсветку ручки громкости через стеклянное окно в передней панели.
Питание вспомогательных цепей
Все схемы управления и индикации питаются от отдельной обмотки трансформатора, подключаемой через силовое реле. Это исключает нежелательные шумы и паразитные токи в чувствительных участках схемы.
Механическая конструкция

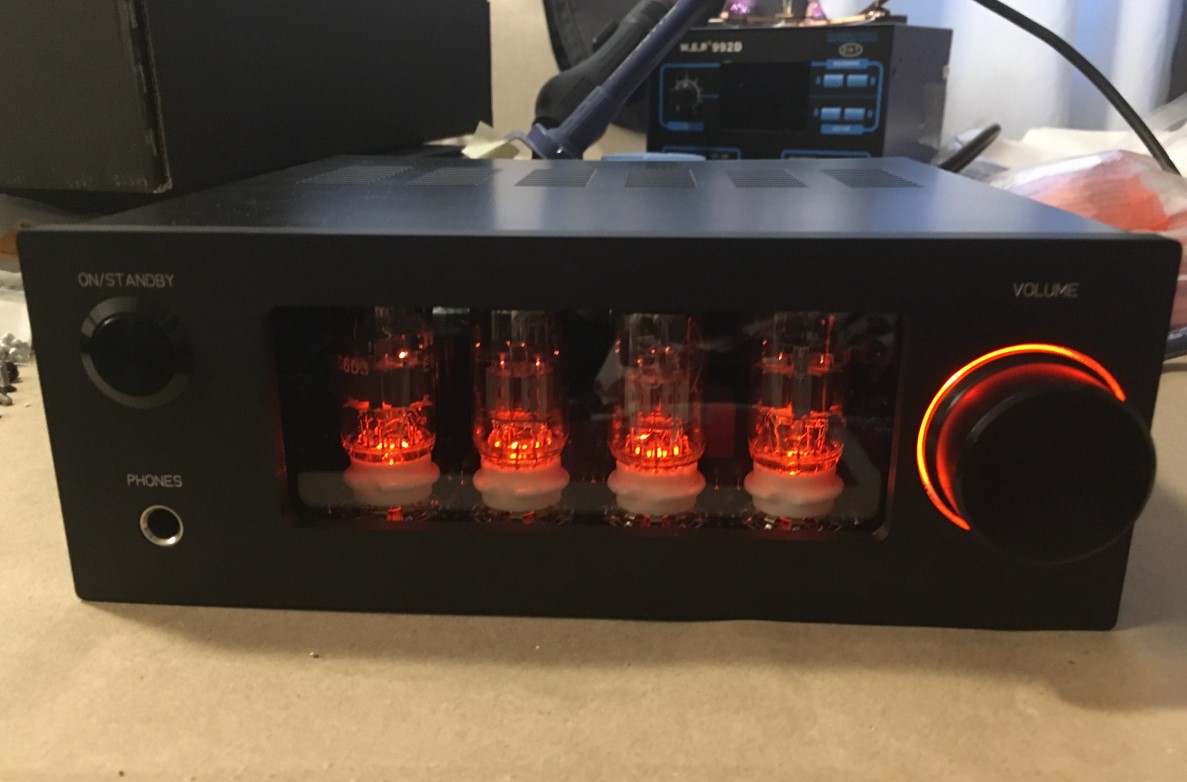

Дизайн корпуса усилителя был разработан с акцентом на практичность, безопасность и эстетичность. Все элементы размещены в прочном и компактном коробе, что упрощает сборку и обеспечивает удобство использования.
Корпус выполнен из 1-миллиметрового листового металла, вырезанного лазером по индивидуальному чертежу. Для долговечности и устойчивости к внешним воздействиям поверхность покрыта матовой порошковой краской чёрного цвета.
Передняя панель изготовлена из анодированного алюминия, а декоративное окошко выполнено из стекла, вырезанного по размеру из фоторамки, отшлифовано и приклеено изнутри прозрачным силиконом.
Все электронные компоненты и схемы расположены на одной общей печатной плате, что упрощает как сборку, так и дальнейшее обслуживание. Такое решение позволило грамотно использовать внутреннее пространство и минимизировать количество соединительных проводов.
LED подсветка встроена в ручку регулятора громкости. Свет рассеян равномерно, благодаря использованию отдельной вспомогательной платы и стеклянного окна, встроенного в переднюю панель. Это не только придаёт устройству визуальную привлекательность, но и позволяет определить его состояние при выключенном звуке.
Благодаря тщательно продуманному размещению всех элементов, усилитель не требует принудительного охлаждения. Радиаторы и вентиляционные отверстия, а также теплоустойчивая компоновка обеспечивают стабильную работу даже при длительной работе.
Звучание и нагрузка
Разработанный ламповый УНЧ демонстрирует высокое качество звучания, что подтверждается многочисленными отзывами пользователей. Основной акцент сделан на точности, музыкальности и естественной подаче аудиоматериала.
Характер звучания
Аудиосигнал на выходе отличается:
- Чистыми, прозрачными верхами без излишней резкости;
- Точным, быстрым и артикулированным басом, хорошо передающим ритмику и нюансы;
- Низким уровнем шума и фона — при отсутствии сигнала усилитель практически «невиден» на слух;
- Аналитичностью, при этом сохраняется музыкальность и приятное звучание без переутомления слуха.
Такой баланс делает усилитель подходящим как для детального анализа, так и для длительного прослушивания музыки.
Совместимость с наушниками
Устройство оптимизировано под наушники с высоким сопротивлением:
- Рекомендуемое сопротивление — от 250 Ом и выше;
- Возможно использование моделей на 100–150 Ом, но при этом искажения могут несколько возрасти;
- При подключении наушников с низким сопротивлением (например, 32 Ом), звуковая картина становится заметно искажённой, такой вариант не рекомендуется.
Предупреждение по громкости
Усилитель способен выдавать высокий уровень сигнала, что делает его опасным при длительном прослушивании на максимальной громкости. Рекомендуется соблюдать осторожность, чтобы избежать возможного повреждения слуха. Регулировка громкости должна проводиться осознанно и с учётом чувствительности подключаемых наушников.
Технические характеристики
На осциллограмме ниже показан уровень шума и вид гармоник, что для схем на радиолампах очень хороший результат.
- Максимальная выходная мощность: 50 мВт при нагрузке 250 Ом.
- Скорость нарастания сигнала: первоначально составляла до 80 В/мкс, но была снижена до 20 В/мкс для повышения музыкальности и стабильности работы входного каскада.
- Уровень гармонических искажений меняется в зависимости от подключаемой нагрузки. При оптимальной нагрузке и умеренной громкости — менее 0,1–0,2%, в маломощном режиме может снижаться до 0,03%.
