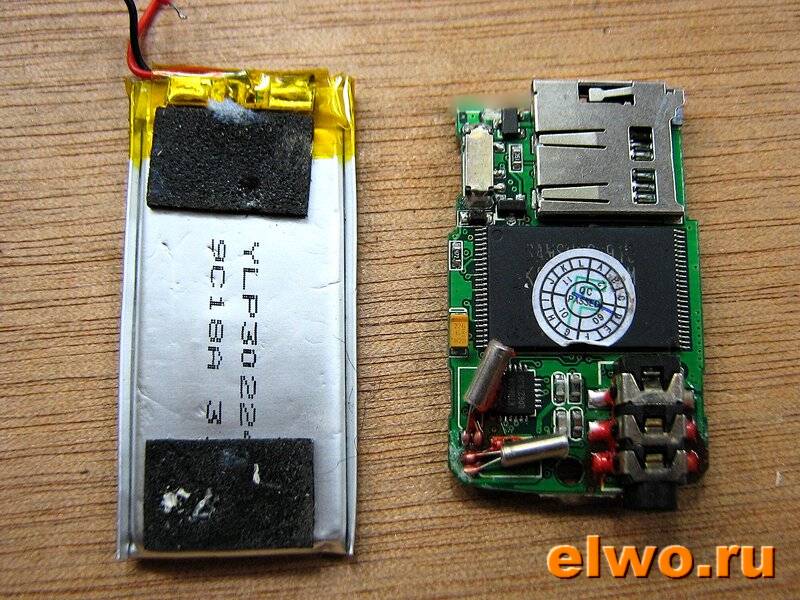

МП3 плеер прочно завоевал позиции в области звуковоспроизводящей аппаратуры. Ушли в прошлое фонографы, пластинки, бобины, кассеты и даже компакт диски. Сейчас для хранения и получения звука достаточной маленького девайса размером со спичечный коробок. А как же оно там устроено внутри? По типу используемых носителей памяти, обеспечивающих хранение аудиоинформации, MP3 плееры в основном представлены устройствами на основе микросхем флэш-памяти. Они характеризуются малыми размерами, весом и большим временем работы от источника электропитания (литий ионного аккумулятора).

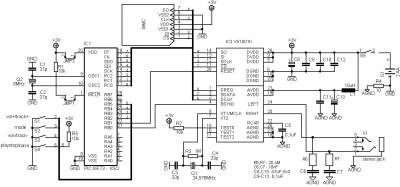

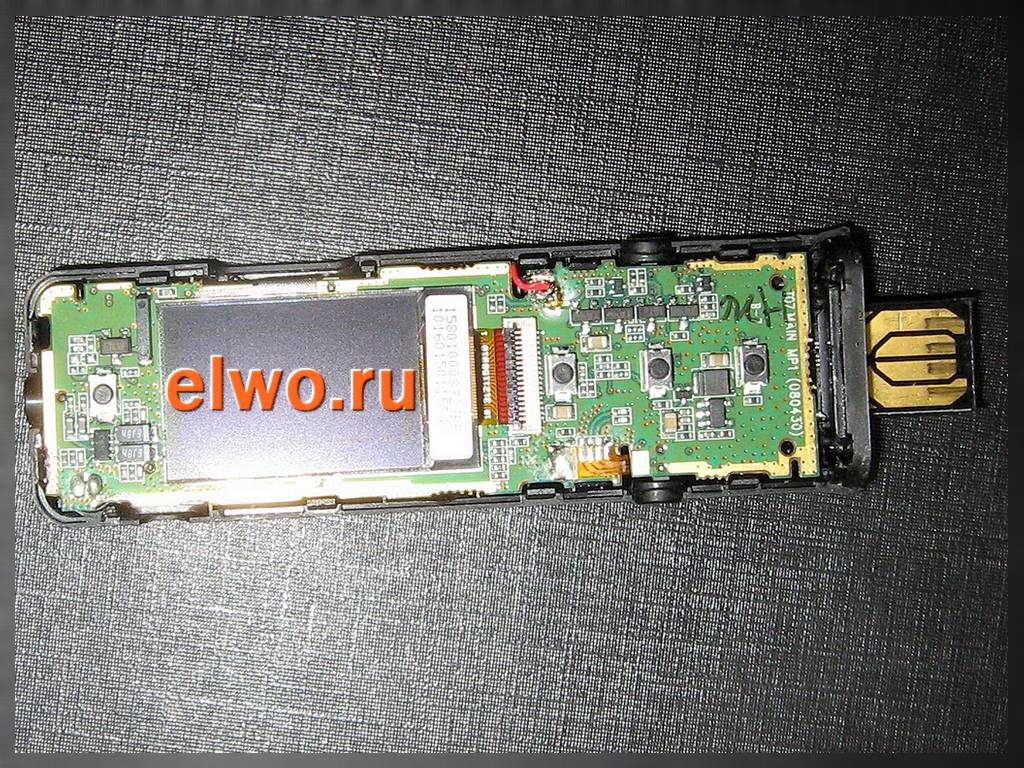

Типовая принципиальная схема промышленного и самодельного MP3 плееров представлены на рисунках ниже.
Согласно структурной схемы, информация поступающая в плеер в аналоговой форме, подается на аналого-цифровой преобразователь (АЦП), с помощью которого аналоговый сигнал в режиме реального времени переводится в цифровую форму, после чего записывается в микросхему флэш-памяти. Кроме аналоговой формы, аудиоинформация может быть введена в аудиоплеер в цифровом виде из компьютера. Для управления встроенным блоком памяти используются соответствующие микросхемы, которые осуществляют необходимые преобразования, связанные со сжатием информации. Записанная информация хранится в плеере неограниченное время, независимо от состояния батарей, благодаря использованию энергонезависимой памяти.

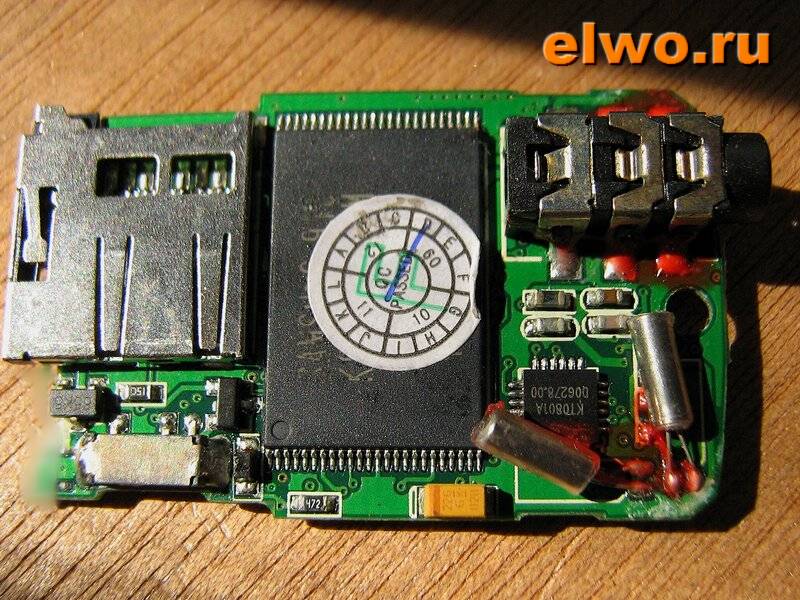

Основой схемы любого MP3 плеера являются процессор и блок памяти. Под управлением ядра процессора информация поступает в аналоговой форме на АЦП, который является частью микросхемы процессора. Прежде чем поступить на АЦП, для обеспечения корректности преобразования аналоговый сигнал подвергается фильтрации. После преобразования сигнал в цифровой форме записывается в модуль памяти, представленный микросхемами флэш памяти. Так же аналоговый сигнал поступает с микрофона или FM радиоприёмника.
Аудиоинформация может быть введена в аудиоплеер и в цифровой форме – с компьютера посредством интерфейса USB. При воспроизведении музыки, записанные в цифровом виде данные с помощью контроллеров управления памятью считываются с используемого носителя. Они поступают на ЦАП, где из цифровой формы представления происходит восстановление аналогового сигнала. Затем сигнал усиливается до требуемого уровня, достаточного для воспроизведения через наушники или динамик.
Качество воспроизводимой музыки определяется алгоритмами обработки информации. Типичный MP3 плеер управляется с помощью миниатюрных кнопок (иногда сенсорных) и имеет встроенный LCD дисплей. Объем памяти – 1 — 16 Гбайт, все модели поддерживают интерфейс USB2. Питание осуществляется либо от стандартной батарейки AAA, либо чаще всего от встроенного литий ионного (полимерного) аккумулятора. Отличие всех других модификаций MP3 плееров заключается в некоторых конструктивных особенностях, дизайне и функциональных возможностях. Принцип же работы и обработки звуковых данных остаётся неизменным во всех моделях.
