Стерео УНЧ на радиолампах

Стереофонический ламповый усилитель на базе радиоламп ECC83 и EL84 собран на однотактных каскадах, он сочетает в себе классический ламповый звук, минимальные искажения и выраженный стереоэффект. Кстати, EL84 используется в знаменитых усилителях, таких как Vox AC30 (гитарный), Fisher, Dynaco ST-35 (Hi-Fi). Устройство объединяет в себе технологии прошлых лет с современными требованиями к качеству звука и надежности работы. А главное, ставший модным винтаж.

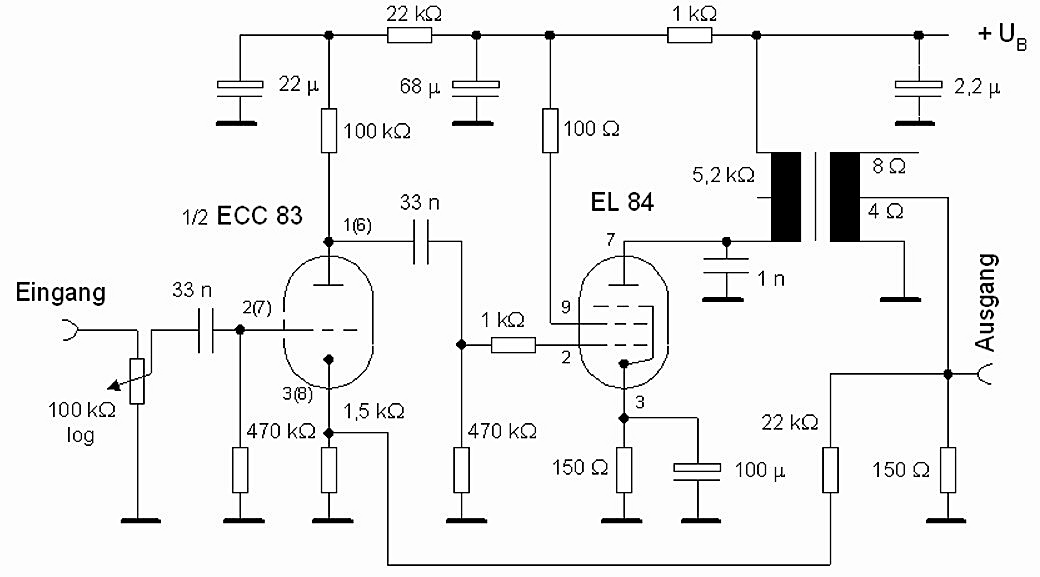

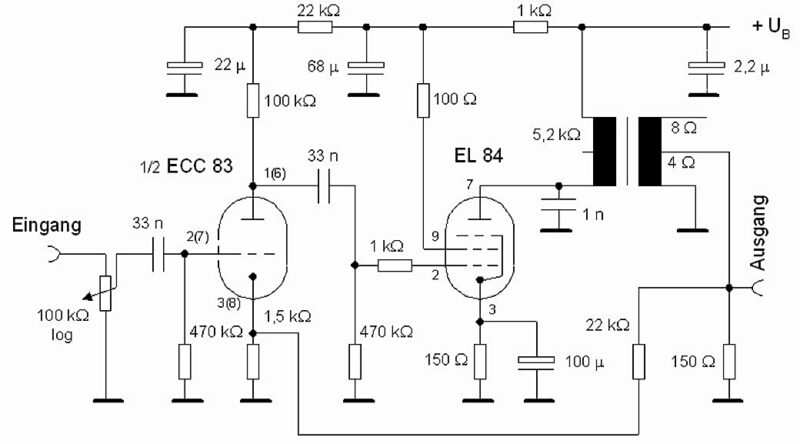

Схема и детали усилителя

Устройство имеет архитектуру, состоящую из нескольких основных блоков:

• Предусилительный каскад: Основан на лампе ECC83, которая известна своей универсальностью и высоким коэффициентом усиления. Этот каскад отвечает за первоначальное усиление слабого входного сигнала с микрофонного или другого аудиоисточника. Благодаря высокому входному сопротивлению, предусилитель способен сохранять детали сигнала даже при работе с низкоомными источниками звука.
• Выходной каскад: На лампе EL84, которая отлично подходит для работы в режиме УМ. Она обеспечивает усиление сигнала до уровня, необходимого для управления динамиками. Выходной каскад снабжён согласующим трансформатором, который оптимизирует передачу мощности от радиолампы к акустической системе, минимизируя потери и нелинейные искажения.
• Блок питания: Собран из элементов, взятых от лампового телевизора, и включает силовой трансформатор, выпрямитель на EZ80 и фильтры. Такой подход обеспечивает стабильное напряжение для работы ламп, что критически важно для получения чистого и сбалансированного звука.

Выходной трансформатор от радиоприемника «Мелодия» (TRA0201) обеспечивает согласование сопротивлений и трансформацию сигнала с высокого напряжения лампового каскада на низковольтное значение, пригодное для динамиков. Использование заводского трансформатора добавляет конструкции механическую прочность и устойчивость к вибрациям.

Таблица параметров лампового УНЧ

Детальный разбор работы

1. Предусилительный каскад на лампе ECC83

Лампа ECC83, известная также как 12AX7, давно заняла почетное место среди предусилительных  благодаря своему широкому диапазону коэффициента усиления и низкому уровню шумов. В данной схеме используется одна из секций этой двойной лампы на канал, что позволяет обеспечить высокое качество передачи детализации звука. Входной сигнал поступает через конденсатор, выполняющий функцию защиты от постоянной составляющей, а затем усиливается и подается в цепь управления второго каскада.

Особое внимание уделено выбору резисторов и конденсаторов, что позволяет точно настроить рабочую точку радиолампы и обеспечить её линейную работу. Логарифмический потенциометр на 100 кОм используется для регулировки громкости, обеспечивая плавное и точное управление уровнем усиления.

2. Выходной каскад на лампе EL84

Выходной каскад, построенный на лампе EL84, отвечает за передачу усиленного сигнала в акустическую систему. EL84 – это мощная лампа, которая способна обеспечить достаточный выходной ток для управления динамиками без существенных искажений, типичных для ламповых схем. В данной схеме сигнал с анода лампы поступает на первичную обмотку выходного трансформатора, что позволяет произвести согласование сопротивлений между ламповым каскадом и нагрузкой (обычно 4-8 Ом).

В схемах такого типа возможно использование однотактного усилителя, что означает отсутствие отдельного каскада инвертирующего сигнала. Это значительно упрощает конструкцию и способствует сохранению оригинальности и теплоты лампового звучания.

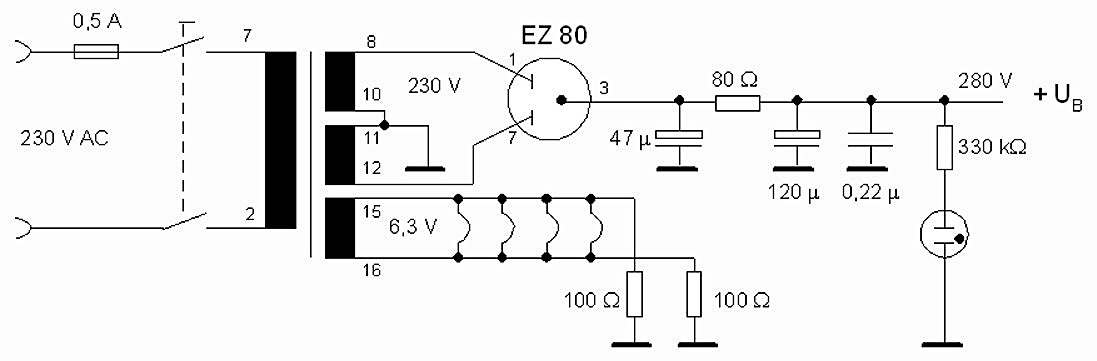

3. Блок питания и стабилизация напряжений

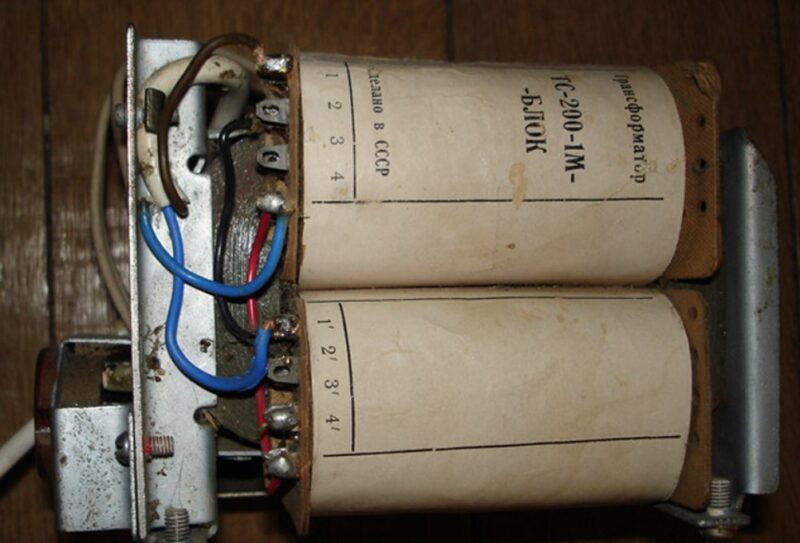

Отдельное внимание уделено блоку питания. Здесь используются силовой трансформатор, фильтрующий дроссель и конденсаторы, взятые от лампового телевизора. Такой выбор объясняется тем, что элементы из телевизионной техники зачастую рассчитаны на высокую нагрузку и обеспечивают надежную работу.

Блок питания оборудован выпрямителем на кенотроне, который преобразуют переменное напряжение в постоянное, необходимое для работы ламп. Для обеспечения стабильности анодного напряжения (около 280 В) применены высококачественные электролитические конденсаторы, а наличие фильтра позволяет снизить пульсации и обеспечить минимальный уровень шума в усилителе. Также в отдельном блоке предусмотрено питание накалов ламп (6,3 В), что позволяет изолировать цепь питания анодов от цепи накала для повышения надежности. Полный советский аналог EZ80 по цоколёвке и характеристикам 6Ц4П, можно и 6Ц5С, 5Ц4С (но они требуют переделки схемы).

4. Механическая конструкция и сборка

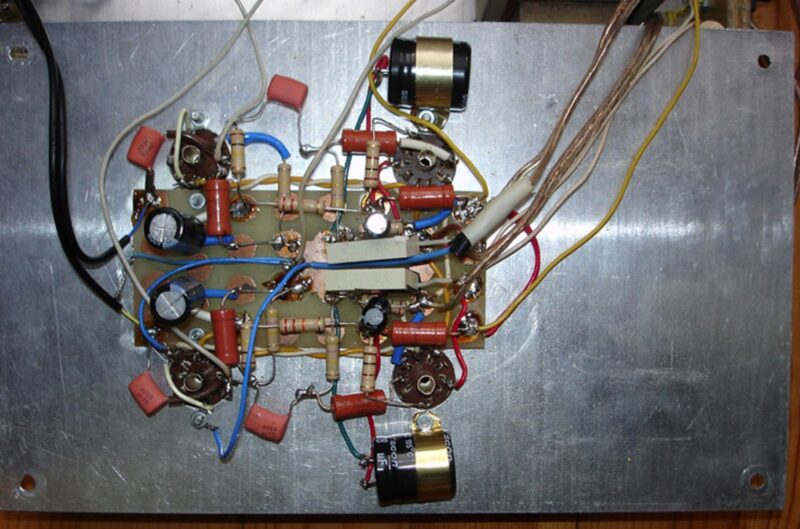

Для повышения механической прочности все элементы припаиваются к небольшой печатной плате не только стандартным способом, но и дополнительно фиксируются крепежными элементами – небольшими металлическими пластинами, прикреплёнными к винтам, удерживающим цоколи ламп. Это обеспечивает дополнительную защиту от вибраций и механических перегрузок, которые могут возникнуть при эксплуатации устройства.

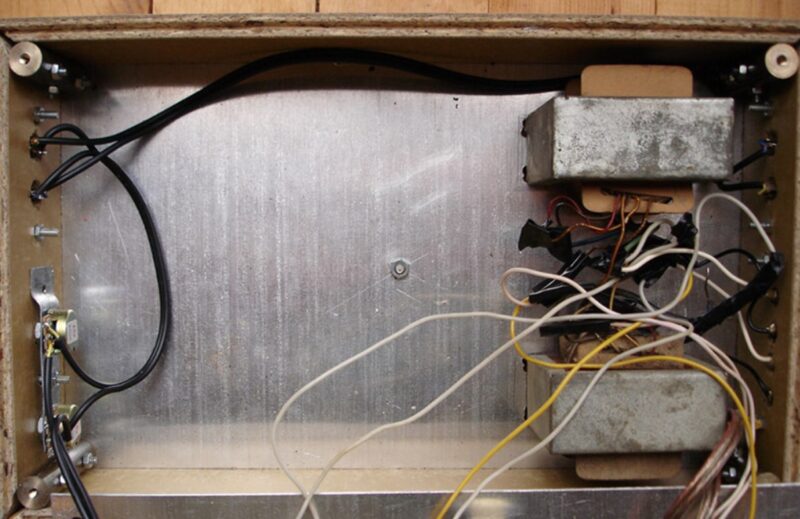

Выходные трансформаторы от радиоприёмника «Мелодия» (TRA0201) демонстрируют надежность и долговечность, а возможность замены или ремонта таких трансформаторов добавляет практичности при использовании усилителя в домашних или концертных условиях. Подключение питания осуществляется через 8-контактный разъём, что позволяет легко интегрировать блок питания в общую конструкцию УНЧ, а также обеспечивает быстрый доступ к его элементам для диагностики и ремонта.

Преимущества и особенности УМЗЧ

Особое ламповое звучание

Одной из главных причин популярности подобных схем является именно их способность передавать теплое, музыкальное звучание, которое характеризует ламповые усилители. Глубокие, насыщенные средние частоты и мягкость верхних нот создают неповторимый аудиоэффект. Благодаря правильной настройке предусилительного и выходного каскадов достигается баланс между чистотой сигнала и природной ламповой окраской.

Простота сборки и наладки

Схема спроектирована таким образом, чтобы даже начинающему радиолюбителю было относительно легко собрать устройство. Использование широко распространенных и недорогих компонентов, таких как лампы ECC83 (6Н1П или 6Н2П) и EL84 (6П14П), делает ремонт и замену деталей простым и доступным. Компоновка на компактной печатной плате с дополнительным механическим закреплением элементов обеспечивает высокую надежность, что важно при длительной эксплуатации.

Модульность конструкции

Модульный принцип сборки позволяет с легкостью модифицировать усилитель, добавляя дополнительные функции или заменяя отдельные блоки без переделки всей схемы. Например, блок питания выполнен отдельно и подключается через 8-контактный разъём, что дает возможность использовать альтернативные источники питания или экспериментировать с типами фильтрации без вмешательства в каскады усилителя.

Использование проверенных компонентов

Радиолампы ECC83 и EL84 – это классика мирового радиоэлектронного производства. Их характеристики проверены временем, и они остаются эталоном в радиоламповой электронике. Применение оригинальных трансформаторов также добавляет устройству ретро-эпохальности и надежности, так как эти элементы зарекомендовали себя в условиях реальной эксплуатации.

Рекомендации по сборке и настройке

Перед началом сборки рекомендуется тщательно проверить состояние всех компонентов:

• Осмотрите лампы на наличие видимых дефектов.
• Проверьте работоспособность трансформатора, особенно если он уже использовался в старых устройствах.
• Убедитесь в качестве пайки и отсутствии холодных спайных соединений, что критически важно для стабильной работы усилителя.

Монтаж и пайка

При монтаже элементов уделите внимание:

• Креплению печатной платы в корпусе – желательно использовать дополнительное крепление для предотвращения вибраций.
• Пайке элементов так, чтобы при необходимости их можно было легко заменить, не повреждая основные дорожки печатной платы.
• Четкости размещения и маркировки элементов, что облегчит диагностику и настройку схемы в будущем.

Настройка рабочей точки

После сборки требуется настройка усилителя:

• Проверьте рабочую точку радиоламп на предусилительном и выходном каскадах. Это можно сделать с помощью мультиметра, измеряя напряжение на сетках, анодах и катодах.
• При необходимости отрегулируйте потенциометры для достижения оптимального баланса между усилением и минимальными искажениями.
• Особое внимание уделите согласованию выходного сигнала с акустической системой: корректная работа выходного трансформатора гарантирует стабильное качество звука при разных нагрузках.

Тестирование и отладка

После первоначальной настройки выполните тестирование устройства:

• Подключите усилитель к знакомой акустической системе и прослушайте аудиодорожку с разнообразным содержанием – от классической музыки до современных записей.
• Обратите внимание на стереоэффект, который должен быть выражен особенно при использовании двухканальной схемы.
• При обнаружении посторонних шумов или отклонений в работе, проверьте качество фильтрации в блоке питания и корректность пайки элементов.

Таким образом, УНЧ на ECC83 и EL84 – это отличный выбор для тех, кто ценит качество звука, аутентичность лампового звучания и простоту сборки. Этот усилитель сочетает в себе проверенные временем технологии с современными требованиями к долговечности и надежности работы. Благодаря грамотному выбору компонентов – от ламп до трансформаторов и блоков питания – данное устройство способно обеспечить чистый, насыщенный звук с выраженным стереоэффектом, который по достоинству оценят как начинающие радиолюбители, так и опытные аудиофанаты.
