Покупка плеера «Серенада-Х» несколько разочаровала. Звук с флешки грязный. По всем звуковым частотам с выхода RCA слышны искажения. Высокие частоты сильно завышены, цыкают, похрипывают и даже раздражают. Приходилось уменьшать тембр ВЧ усилителя, но в целом, это не давало положительного эффекта. Удивительно что в отзывах покупателей было о нём что-то положительное. Куплен был на Алиэкспрессе в фирменном магазине Темпо-Тек с новогодней скидкой. Вот и появилось желание попытаться доработать USB-плеер с целью повышения качества звука.

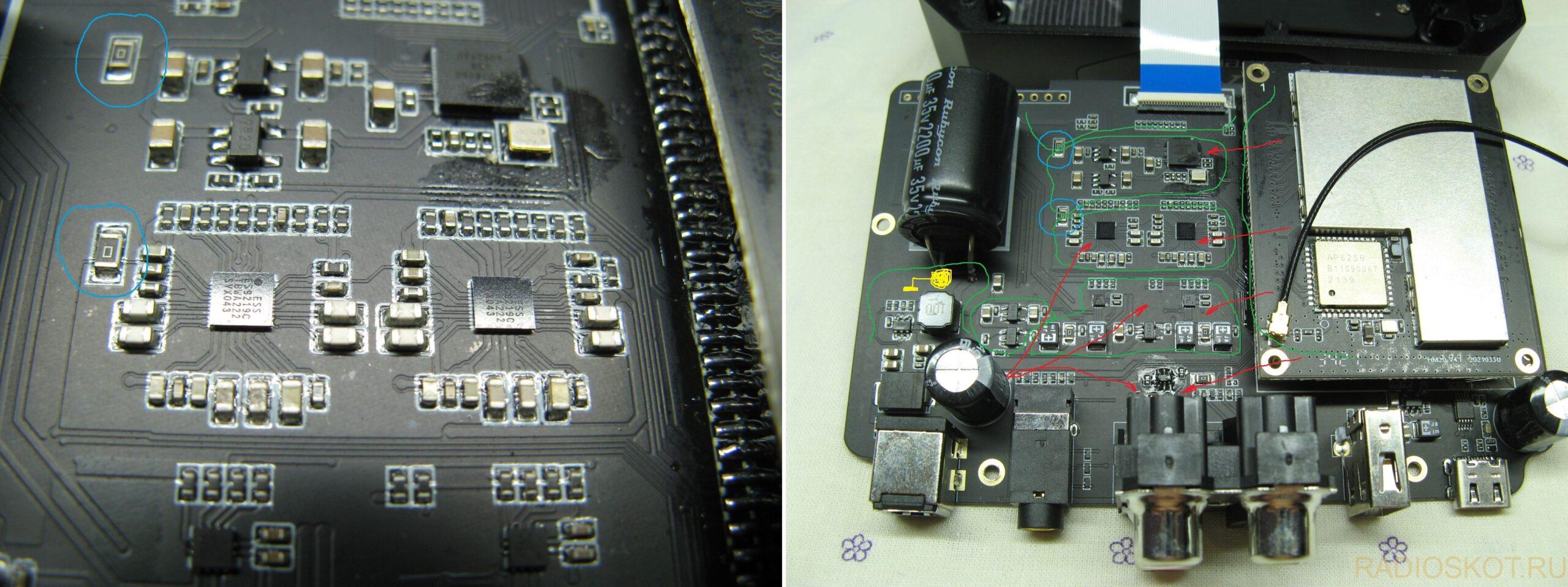

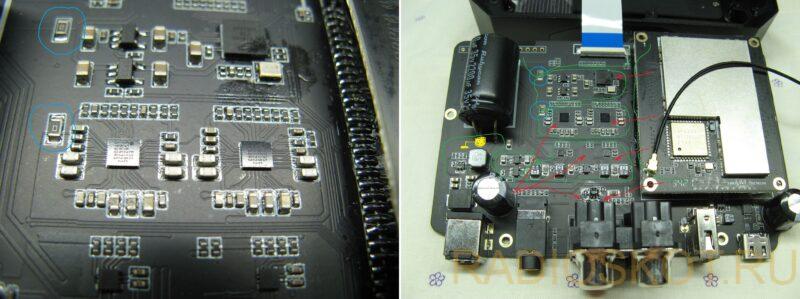

При вскрытии корпуса выяснилось, что ничего там не перепаяешь и не заменишь. Все очень мелкое. А вот разводка земли несколько удивила. Из опыта знаю, что именно плохо разведенная земля (ноль) влияет на звук самым пагубным образом. Здесь же земля на лицевой стороне платы разведена отдельными законченными узлами – рис.1. Часть этих отдельных узлов обведена зеленым справа.

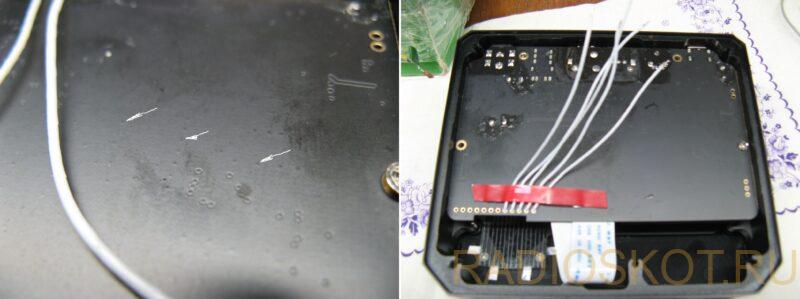

Тыльная сторона платы представляет сплошной полигон – рис.2. Это и есть земля. И с этого полигона идет большое количество перемычек на лицевую сторону (белые стрелки слева).
Таким образом, все узлы этим полигоном соединены воедино. На рис. 2 справа есть провода, которые потом убрал. И все бы хорошо, но медная фольга имеет свое электрическое сопротивление. Поэтому узлы с высоким током потребления будут влиять на слаботоковые узлы, да и друг на друга. Полезный сигнал будет подпорчен. На рис.1 справа красными стрелками показано влияние токов от преобразователя напряжения и от цифровых узлов на ЦАП и аналоговые узлы. Синим цветом на рис.1 обведены довольно странные тонкие перемычки последовательно соединяющие земли трех узлов. Очень странно. Очевидно, что по полигону «гуляет» множество токов от различных узлов. При такой разводке качественного звука получить невозможно.
Однако можно попытаться исправить разводку методом Серебренного веера. Суть метода в том, чтобы подкорректировать земляные токи так, чтобы они шли из одной точки (или, что то же, стекались бы в одну точку) и узлы плеера не влияли бы друг на друга. Первым делом необходимо выбрать нулевую точку. Такой точкой может быть только ноль выходного гнезда плеера, ведь именно эта точка соединяется со входным гнездом усилителя (через межблочный кабель) и с выходным узлом плеера. Никаких других элементов здесь не должно быть.

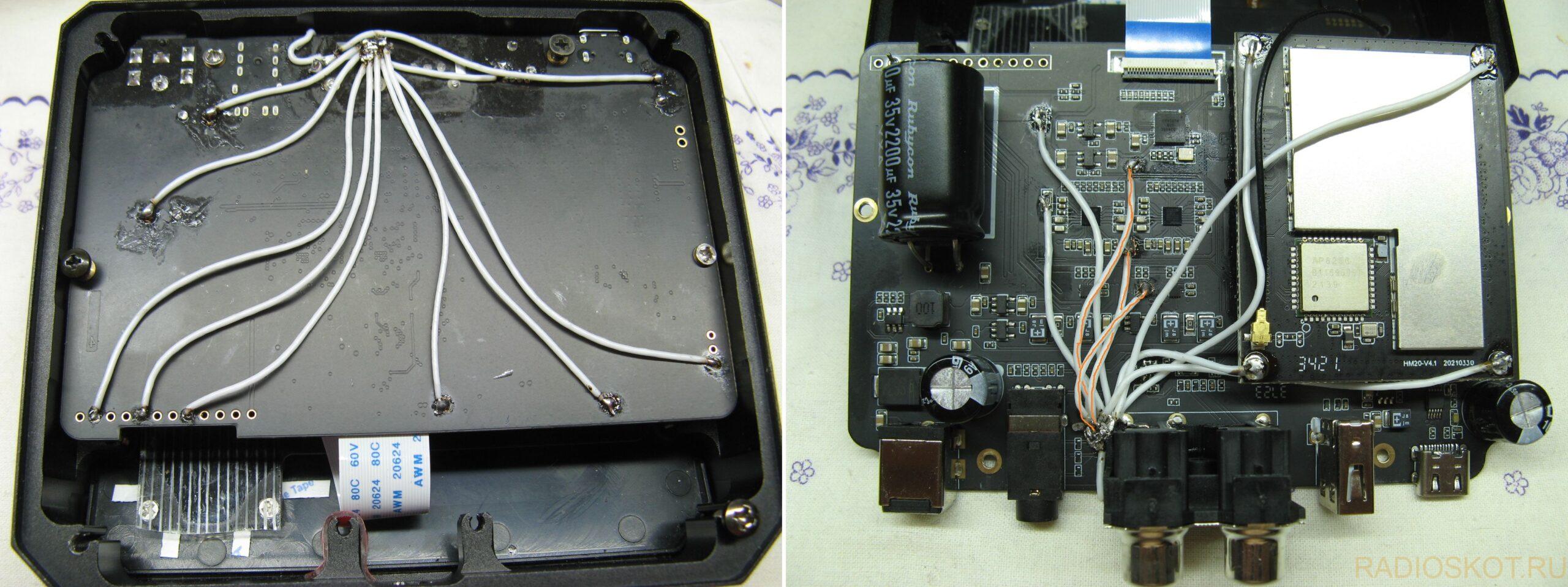

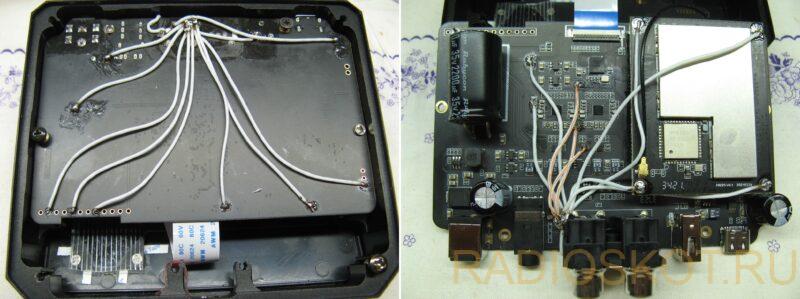

Можно сказать даже более точно: электрическому потенциалу входного гнезда усилителя должны соответствовать земляные потенциалы всех без исключения узлов плеера. Если земляной потенциал какого-либо узла плеера будет отличаться от потенциала входного гнезда усилителя, то это обязательно вызовет искажения звука. Вот и надо из нулевой точки плеера вывести веер посеребренных проводов на земляные точки всех узлов плеера. В этом случае взаимовлияние узлов будет значительно снижено. Такая разводка платы плеера показана на рис.3.
При этом никакие земляные проводники печатного монтажа изменять (перерезать) не нужно. Точнее – желательно бы перерезать, но практически это сделать невозможно. Многие пишут, что достаточно и простых медных проводов, но с этим категорически невозможно согласиться. Ведь нам надо «перебить» (перераспределить, перенаправить) токи. А простая медь – это тот же полигон. Ничего она не перенаправит. Вообще в плеере применена балансная схема, которая несколько устраняет ошибки разводки земли, но не полностью. Посеребренные провода лучше тем, что имеют меньшее сопротивление, более чистую медь, не окислившуюся поверхность, прекрасную изоляцию и возможность у электронов перепрыгивать от витка к витку по кратчайшему пути. Здесь и индуктивность должна быть поменьше.
В целом, необходимо привести в нулевую точку: корпус плеера, ноли всех электролитических конденсаторов питания, силовой транзистор дросселя, экраны, просто удаленные точки, гнезда ввода – вывода, явно выделяющиеся узлы и т. п. Конечно перед пайкой надо убедиться омметром, что эта точка действительно земля. Чтобы сделать часть паек надо зачищать защитный слой лака. Работа эта довольно тонкая. Лучше иметь опыт. После напайки двух – трех проводов в нулевую точку я делал проверку звука, включая плеер – вдруг не то напаял.
И, вот, после напайки трех очередных проводов, включив плеер, меня взял испуг: пропали высокие частоты. Сперва подумал, что зацепил не те контакты, но потом понял, что это Победа! Уже несколько раз «по жизни» замечал, что снижение искажений звука сопровождается именно снижением уровня ВЧ. Как будто кто-то убрал уровень тембра ВЧ. Но фактически это просто искажения как скорлупа стряхнулись со звука. Именно эти три проводника на рис.3 справа показаны рыжим цветом. Звук стал очень неплохим. Слышно, что файлы более высокого битрейта звучат приятнее. Пожалуй в плеере больше улучшать нечего. Разве что одеть на провод питания плеера ферритовую трубочку. Говорят – помогает, но я не замечал. Возможно в перспективе сделаю питание плеера непосредственно от усилителя. Тогда не будет токовой петли через сетевые шнуры питания.

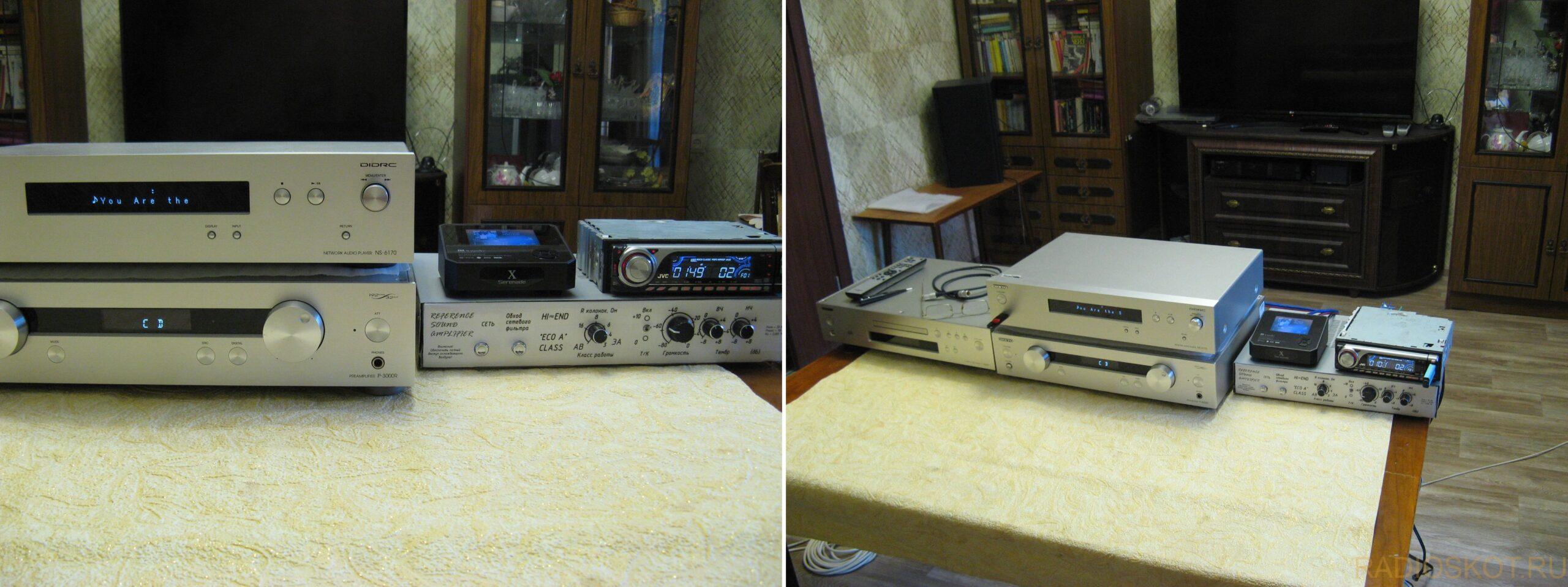

Далее сравнил звучание Серенады с двумя другими USB плеерами – рис.4.
Автомагнитола JVC KD G737 дает звук плохой, грязный и только WAV CD. Хотя в ней стоит неплохой ЦАП AK4385, а после я поставил фильтр на OPA1656 с увеличенным напряжением питания и выходом на усилитель. В сравнении с комплектом Онкио: USB транспорт NS-6170 + ЦАП-коммутатор P-3000R, Серенада дает такой же объем (глубину сцены), чуть почище звук и отсутствие цыканий. Но музыка звучит как бы медленнее, спокойнее. Резкие звуки несколько сглаживаются. Один из слушателей сказал, что звук Серенады чуть похож на однотактный ламповый. Лично мне звук Серенады понравился больше. Доработка выглядит очень впечатляюще.
Вот пожалуй и все про предложенный способ доработки Серенады. Буду рад прочитать отзывы, а так же о других Ваших доработках этого плеера. Ну, а тот, кто сделает предложенную доработку, однозначно получит очень большое удовольствие от прослушивания и радость от относительно небольших денежных затрат за качественный звук.
Желаю всем удачи, Волков Игорь, г. Пермь, Volkus159@yandex.ru
