Сегодня в нашей программе стереофонический аудио усилитель на TDA7297SA, обеспечивающий 10 + 10 Вт на выходе — это двойной мостовой УМЗЧ, который предназначен для использования в схемах, с однополярным 12 вольтовым питанием. Усилитель действительно на все случаи жизни: область применения начиная от портативной аудио техники (магнитофоны, DVD-плееры, саундбоксы, центры) — и заканчивая автомобильным звукоусиливающим комплексом, где питание будет подаваться не от сетевого БП, а от аккумулятора авто.

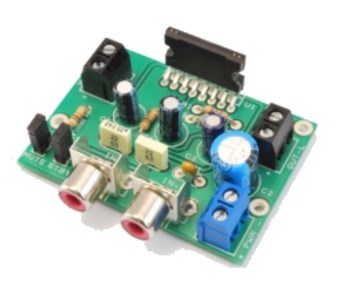

Стерео УНЧ на TDA7297SA
Хорошая новость для ленивых — паять особо ничего не придётся, так как основа усилителя специализированная микросхема TDA7297SA от STmicroelectronics, способная обеспечить честных (не китайских) 10 + 10 Вт качественного звука. Мостовая схематика усилителя позволяет преодолеть ограничения максимальной выходной мощности, которую получает обычный усилитель с питанием 12 вольт. Это решение дает в четыре раза больше энергии в нагрузке.
М/с TDA7297 не требует множества внешних компонентов для работы, а система отложенного запуска позволяет избежать формирования щелчков от переходных процессов.
Два дополнительных контакта доступны для внешнего управления и отключения звука: это позволяет контролировать мощность усилителя микроконтроллером, например в случае, когда он используется в автомобильных аудиосистемах.
Основные характеристики TDA7297SA
- Внутренняя защита от коротких замыканий, тепловая защита от перегрузки.
- Напряжение питания от 6В до 18В, ток покоя 50 мА, максимум 2 А.
- Мощность выхода при 12 В 10 + 10 Вт, максимум 15 Вт.
Схема УНЧ
Схема из даташита TDA7297SA
Более красивый вариант цветной схемы
Цепи питания подключены к автомобильному аккумулятору или к 12 вольтовому стабилизированному блоку питания. Положительный контакт идет к выводам 3 и 13, а минус идет к 8 (GNDP – силовая питающая земля) и 9 (GNDS — масса звукового сигнала). Левый и правый стерео входы подключены соответственно к выводам 4 и 12 через конденсаторы фильтра 2,2 мкФ (чтобы удалить постоянную составляющую сигнала). Плавный запуск выполнен на резисторах 47к и конденсаторе 10 мкФ.

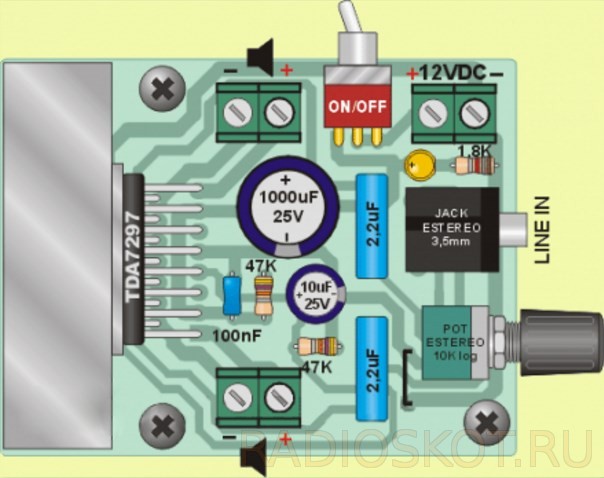

Печатная плата
Потребляемый ток в режиме ожидания — около 50мА, а во время отключения St-by порядка 100 мкА.

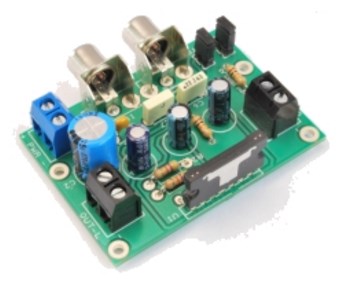

Подготовка усилителя к работе
Первое включение всегда производите от маломощного блока питания, желательно с токовой защитой. Схеме достаточно 6-9 вольт и ток 100 мА, чтоб уже понять, что всё работает и ошибок монтажа нет!
После успешной проверки установите УНЧ по назначению. Сначала подключите источник питания к контактам входа на плате, обращая внимание на положительную и отрицательную полярность.
Для установки в автомобиле нужно взять напряжение от клеммы аккумулятора: это позволит ограничить помехи, наводящиеся в систему от других приборов в машине. Также стоит обратить внимание на исключение коротких замыканий, так как выходной ток аккумуляторной батареи авто может достигать сотни ампер — это может быть опасно.
Затем подключите аудио сигналы на уровне линейного выхода (около 0,5 В) к соответствующим гнездам типа RCA, причём желательно использование экранированных кабелей. Подключите колонки согласно полярности. Теперь вы можете увеличить громкость и радоваться результату.
Наша передача подходит к концу, всем спасибо за внимание и до новых встреч на страницах радиолюбительского интернет-журнала Радиосхемы!
