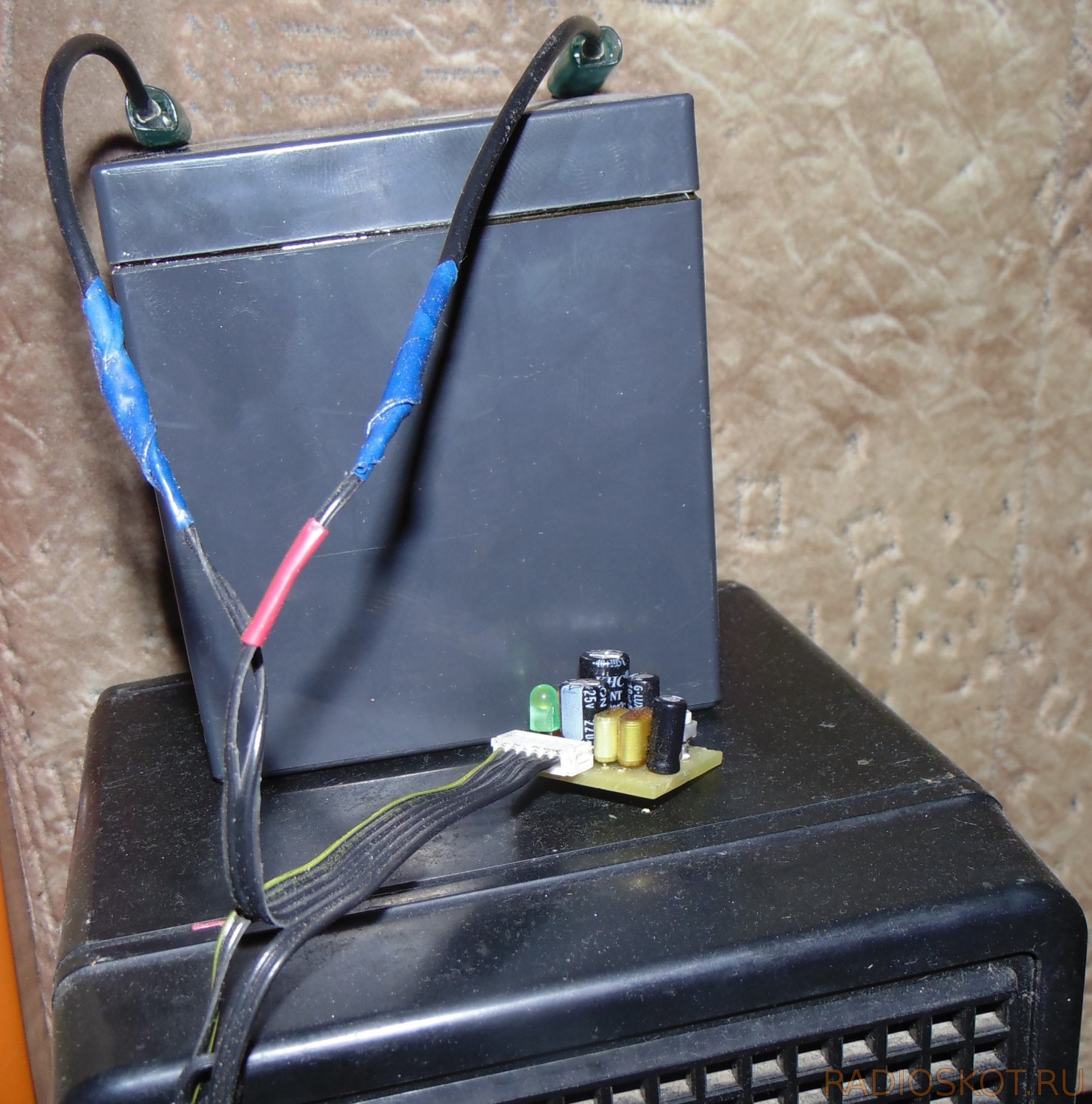

Вот как раз собрал небольшой усилитель звука в продолжение к статье УНЧ 1 Вт на LM386. В наличии был полумертвый свинцовый аккумулятор на 12 вольт (отслуживший своё в бесперебойнике), и колонки от старой радиолы «Ленинград«. Микросхему операционный усилитель выдрал из старого модема. Далее схема и пару фоток готовой конструкции.

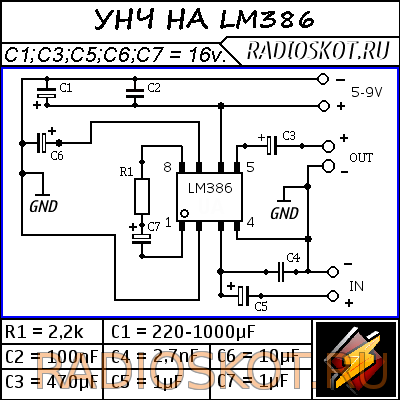

Схема УНЧ на LM386

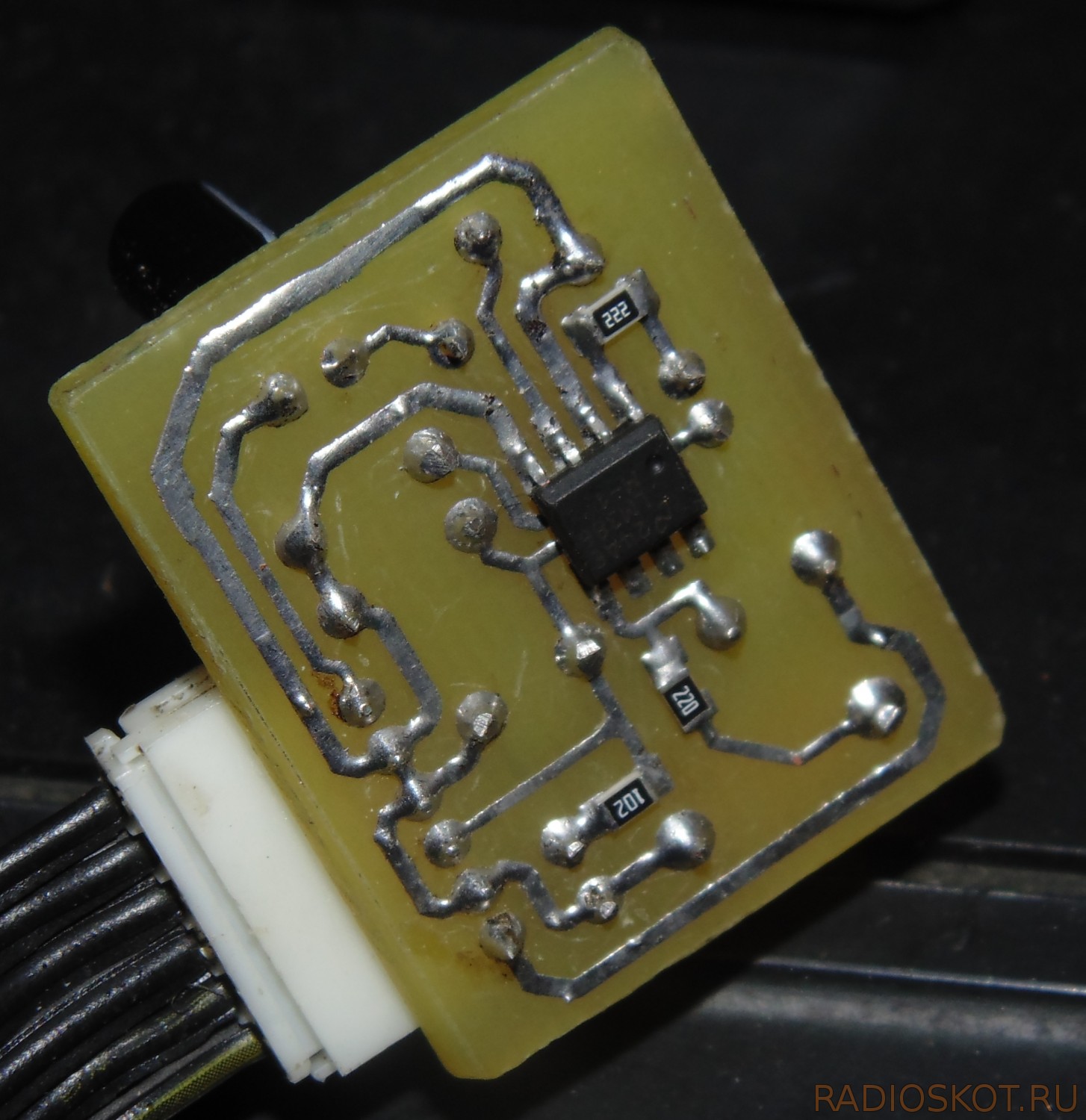

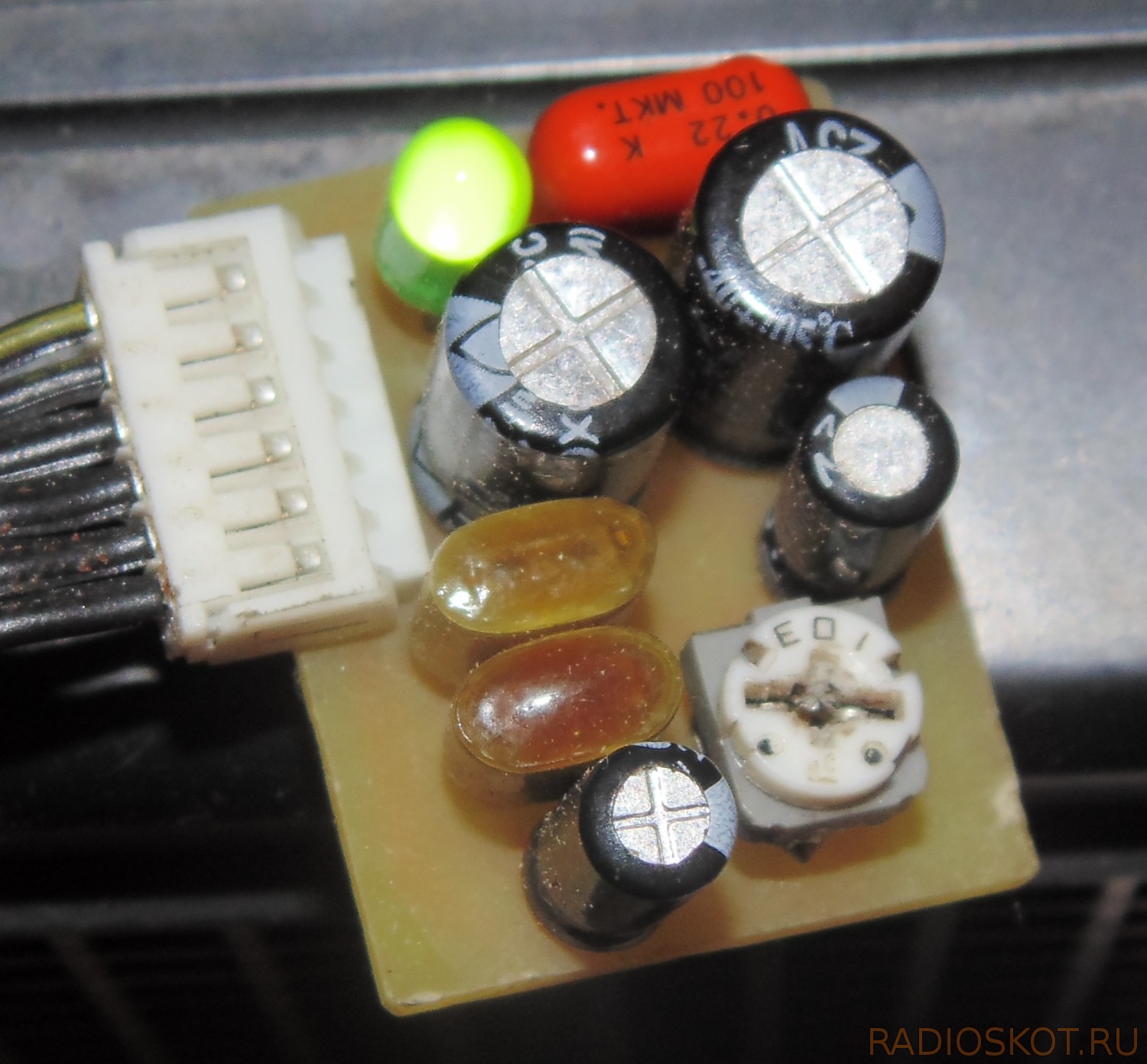

Фото усилителя
Таблица характеристик микросхемы LM386
| Параметр | Значение |
|---|---|
| Напряжение питания (Vcc) | 4 – 12 В (до 15 В в некоторых версиях) |
| Выходная мощность | ~0.325 Вт при 6 В на 8 Ом |
| Входное сопротивление | 50 кОм |
| Усиление по умолчанию | 20 (26 дБ) |
| Максимальное усиление | 200 (46 дБ) (при конденсаторе между 1 и 8 ножками) |
| Сопротивление нагрузки | ≥ 4 Ом |
| Ток покоя | 4 – 8 мА |
| Диапазон частот | 300 Гц – 100 кГц |
| Встроенная защита | От перегрева, перегрузки и короткого замыкания |
Хоть по паспорту LM386 до 9 вольт максимум, но даже при таком питании она не сгорает. Для комнаты звука более чем достаточно. Радиаторы охлаждения на микросхему не требуются. Скачать файл разработанной печатной платы вы можете по ссылке. Сборка устройства — Lis.
