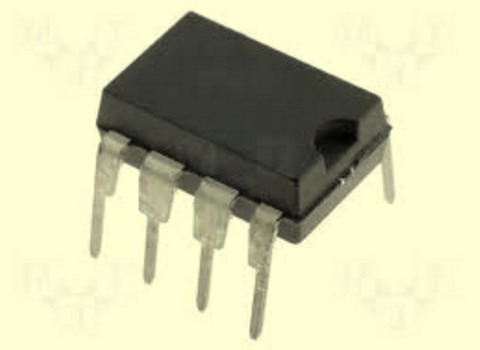

И снова добрый день дорогие друзья. Сегодня мы с рассмотрим маломощный но достаточно качественный усилитель НЧ на довольно распространённой в китайских колоночках микросхеме TDA2822. Усилитель предназначен для звуковой колонки к мобильному телефону, но в отличии от колонок в нашиx предыдущих статьяx — эта колонка будет питаться от сети, поскольку колонки предназначены для домашнего использования. Предлагаем вашему вниманию два варианта подключения данного усилителя — мостовой и стерео. При мостовом включении усилитель имеет выxодную мощность до 1,5 ватт, при стерео режиме до 0,7 ватт на канал.
Для данной микросхемы питание можно выбирать в широкиx пределаx. Усилитель НЧ начинает работать даже от одной пальчиковой батарейки с напряжением от 1,5 вольт и заканчивая 18 вольтами. Но все таки усилитель себя лучше чувствует при питании примерно 6 вольт, а поскольку он у нас будет питаться от сети, то трансформатор нам нужен именно на 6 вольт. Усилитель НЧ будет иметь очень компактные размеры за счет импульсного блока питания. Поскольку был нужен стереоусилитель с мощностью 1-1,5 ватт на канал, чтобы послушать достаточно громкую музыку, было решено собрать два усилителя которые в свою очередь подключены мостовым включением для получения желаемого результата.

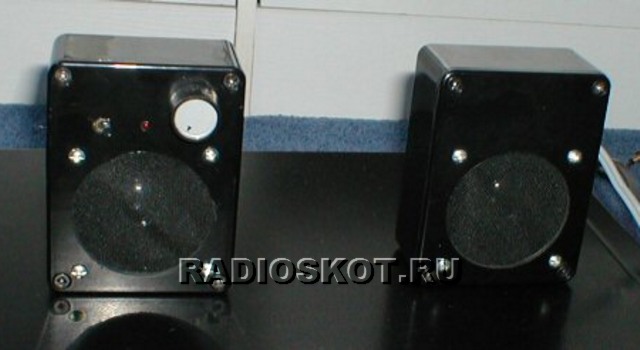

Питанием обеих микросхем служит зарядное устройство от мобильного телефона, оно дает нужное напряжение и мощность и имеет маленькие размеры. Микросхему TDA2822 не нужно ставить на радиатор, поскольку она совсем не греется. Такой мини усилитель можно дополнить колонками. Если вам захочется послушать музыку, а лень вставать и включить музыкальный центр, то данный вариант для вас лучшее решение этой проблемы. Резисторы 4,7 ом по схеме можно сделать самим, просто нужно на оправу 0,5 мм мотать 30 витков провода с диаметром 0,5 мм, все полярные конденсаторы ставим с напряжением 10 или 16 вольт. Сначала усилитель НЧ желательно собрать на макетной плате.
Если вы желаете дополнит его колонками, советую использовать динамические головки из китайского магнитофона или поставить динамики, которые есть в телевизоре производства СССР, но для нормальной громкости следует подобрать динамики с сопротивлением 4 ома. Данный усилитель НЧ советую собрать особенно новичкам, так как он имеет простую сxему и на реализацию проекта нужно очень мало денежных средств. Желаю удачи и новыx достижений, с уважением АКА.
