Сегодня у нас на рассмотрении транзисторный усилитель мощностью 100 Вт / 4 Ом. Хотя многие обленившиеся и разбалованные Китаем радиолюбители привыкли иметь дело всё больше с интегральными микросхемами, причём с самой дешевой и попсовой их частью (TDAхххх), эта радиосхема не намного сложнее их, а качество звука при правильной сборке и настройке будет в разы лучше. Схема усилителя показана далее.
Транзисторный усилитель 100 Вт / 4 Ом
В процессе сборки немного изменена схема. Выходными транзисторами являются TIP142 и TIP147. Это немного упростило дизайн платы. Каждая имеет размеры 35 x 27 мм. Большинство элементов находятся в SMD исполнении.

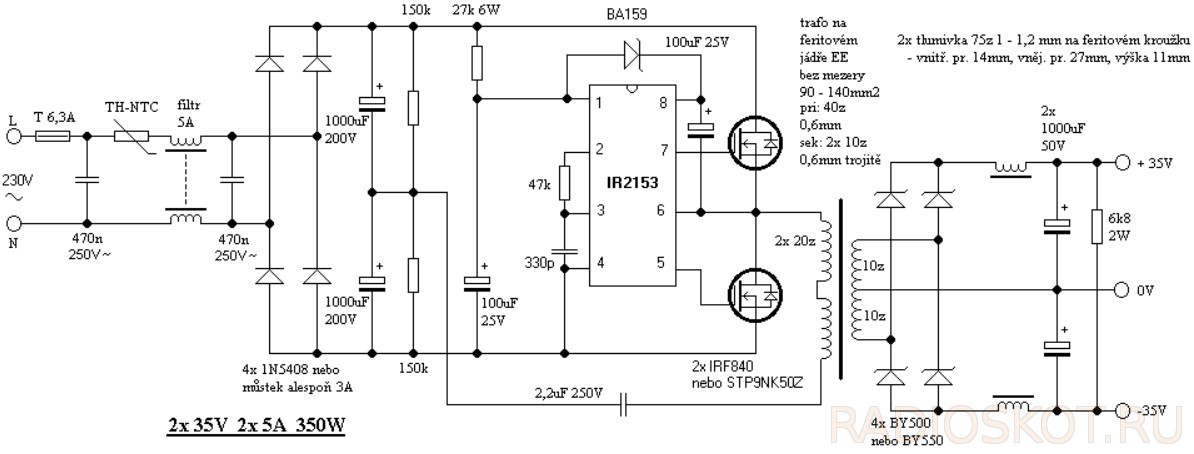

Импульсный источник питания для УНЧ
Источником питания является сетевой понижающий преобразователь на IR2153. Мощность инвертора составляет около 200 Вт, чего вполне достаточно.
Однако вместо импульсного источника питания можете использовал обычный трансформатор с диодным мостом и стабилизатором напряжения. Сердечники ферритовые от блока питания ATX. Конечно без зазора. Что касается катушек:
- Первичная 2×20 витков проводом 1 мм.
- Вторичная 2×10 витков проводом 3×1 мм.
Частота 30 кГц. Транзисторы IRFP450, но лучше IRF840. Более подробно описание схемы читайте в другой статье.

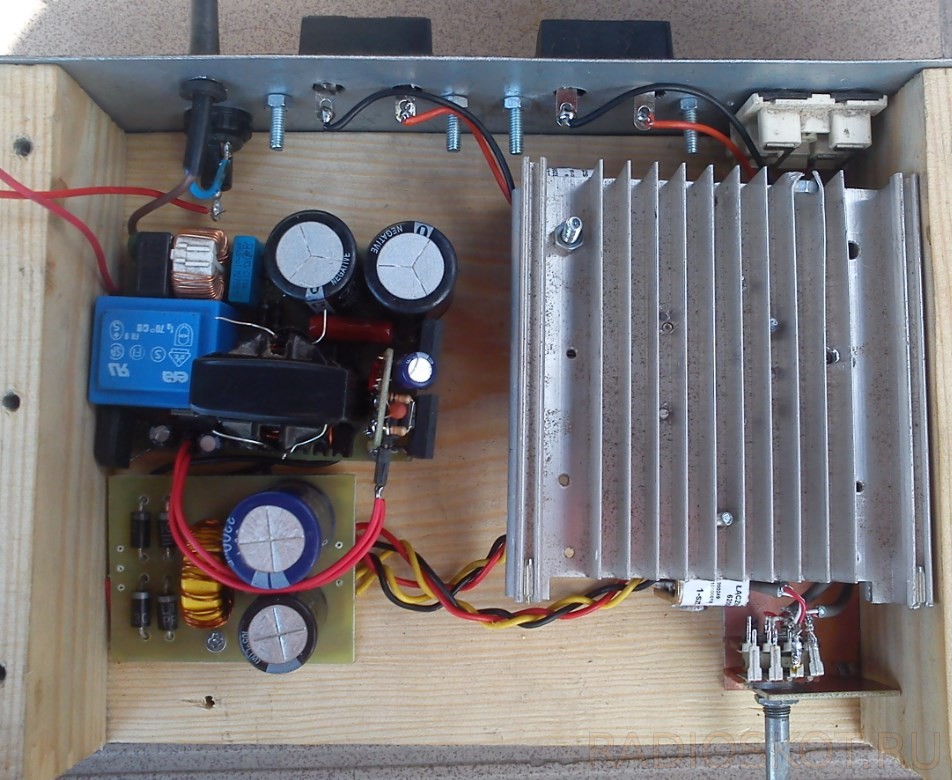

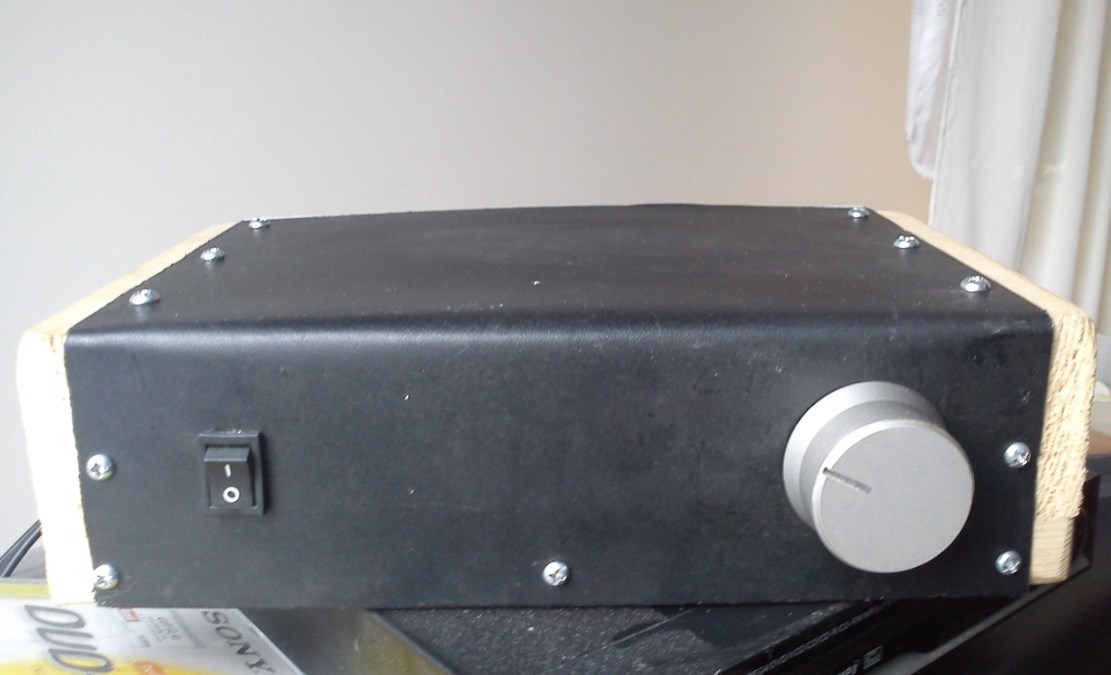

Корпус усилителя сделан из дерева и листового металла, который нашелся в сарае. Усилитель отвечает стандартным требованиям на 100%. Басов хватит даже на самую большую комнату. Звук чистый и очень громкий.
