Всем привет, в этой статье мы будем рассматривать подробную сборку УНЧ (Усилителя низких частот) на TDA8560. Схемка довольно таки проста, и еще эта статья будет отличатся от других тем, что тут мы будем собирать конструкцию не навесным монтажом, как часто делают со специализированными микросхемами, а на печатной плате. Хотя тем, кто только начинает осваивать самостоятельную сборку УМЗЧ, рекомендуется для эксперимента подключить её "на проводках". В общем приступим. Для начала изучим даташит к микросхеме и саму принципиальную схему усилителя:
Схема усилителя звука на TDA8560
Плата печатная — рисунок из программы
Понадобится нам:
- Сама микросхема TDA8560 – 1шт
- Керамический конденсатор или пленочный — 0.47 мкФ (Микрофарад) 2шт
Керамический конденсатор или пленочный — 100 нФ (Нанофарад) 1шт
Резистор – 22 кОм мощность 0.25 Вт 1 шт
Электролитический конденсатор – 1-4 мкФ (Микрофарад) от 16В 1шт
Электролитический конденсатор – 2200 мкФ (Микрофарад) от 16В 1шт
Клемники для подключения (Необязательно)
Штекер "Джек 3.5 стерео" – 1 шт
Радиатор с размером в 4 раза больше микросхемы
Технические характеристики:
Uпит.= +8…+18 V
Uпит.оптим.= +12…+16 V
Iпотр.макс.- до 4 А (4 ома), до 7 А (2 ома)
Iпотр.средний — 2 А (4 ома), 3,5 А (2 ома)
Iпотр.(Uвх=0) = 115…180 mА
Uвх.= ~40…70 mV (без R*)
Uвx.= ~0,2…4 V (R*= 20…200 кОм)
Кусил.= 46 dB (200 раз)
fраб.= 10…40000 Hz (-3 dB)
Кгарм.=0,1 % (20 W; 2 ома; 1 kHz)
Rнагр.=1,6…1б Ом

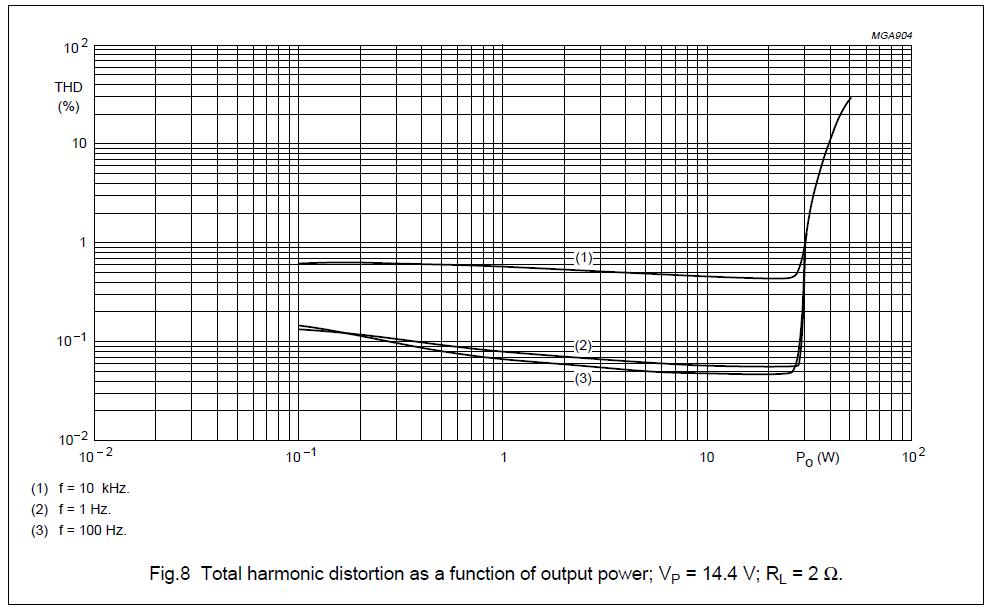

АЧХ усилителя

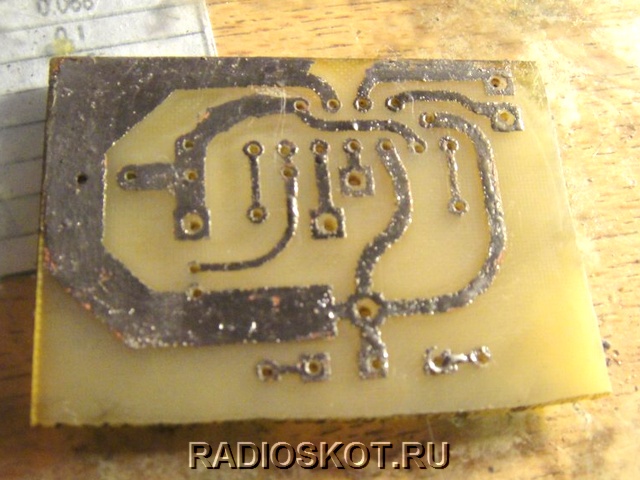

Приступим к сборке устройства и для начала вытравим плату, файл печатной платы качайте здесь.
Паяем саму микросхему

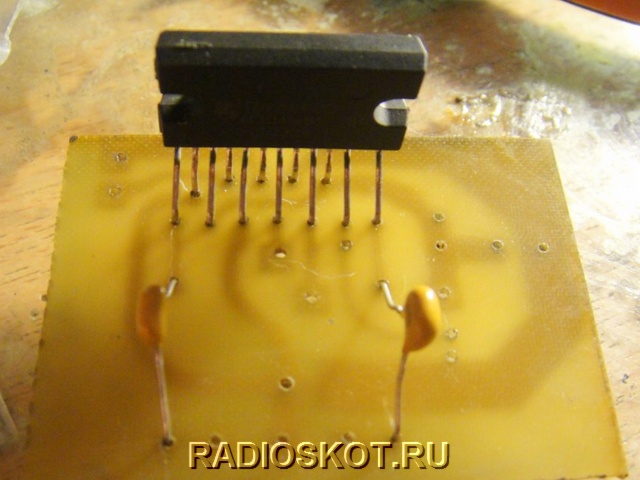

Паяем керамические конденсаторы на 0.47 мКф

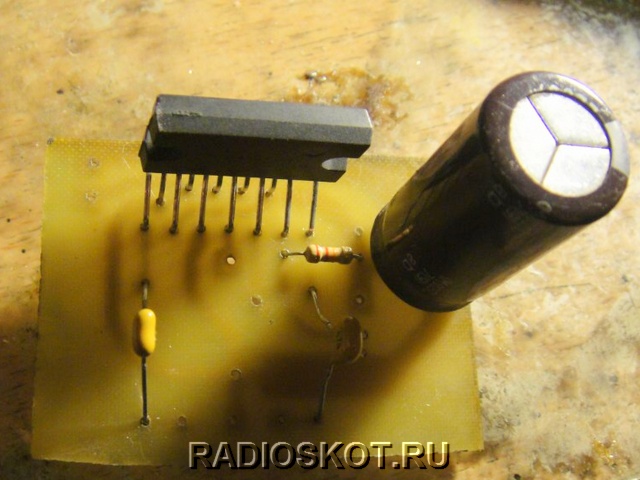

Припаивем резистор на 22 кОм и электролитический конденсатор на 2200 мкФ
И далее паяем клемники, конденсатор на 100 нанофарад, электролит на 1-4 микрофарад (поставил 1 микрофарад) и подводим провода для питания.

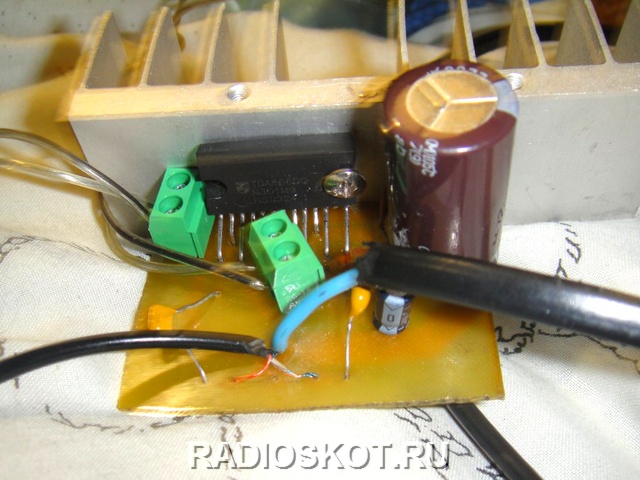

Ахтунг! Не включать устройство без радиатора! Подключаем динамики и запускаем… У меня запустилось с первого раза, так как спаял без ошибок и микросхема попалась работоспособная.

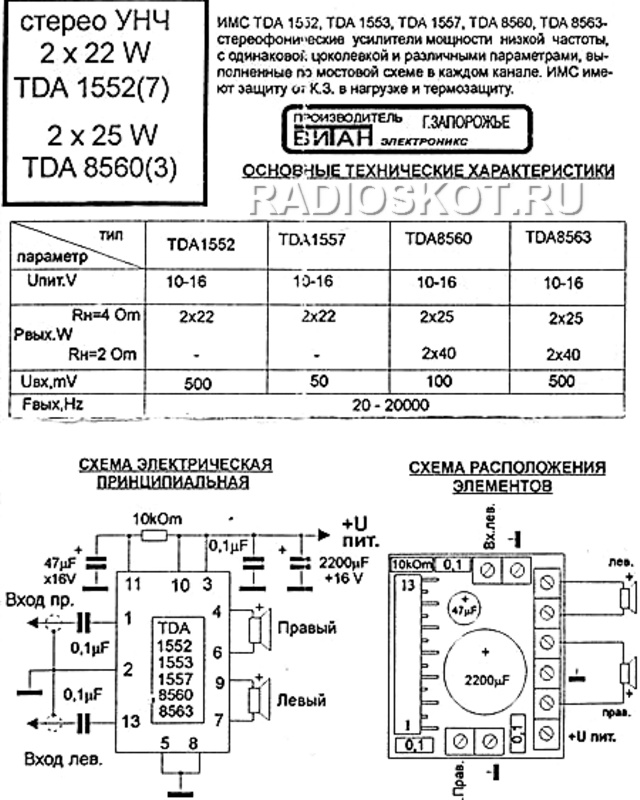

Сравнение параметров различных схем усилителя звука на TDA
Данная микросхема-усилитель почти не отличается от своих сотоварок, типа TDA8563, TDA1555, TDA1552 и TDA1557. Разница лишь в выходной мощности — подключение абсолютно одинаковое. Видео работы данной микросхемы можете посмотреть ниже:
Видео работы УМЗЧ
Блок питания усилителя можно взять готовый, от компьютера. Так как мощности его будет хватать с избытком — можно даже отключить кулер, он всё равно не перегреется. Схему собрал [PC]Boil.
