Так как во многих измерительных устройствах всё-ещё используют Кроны, было бы неплохо собрать простую аккумуляторную батарею на 9 В вместо того, чтобы периодически покупать кучу дорогих 9-вольтовых элементов. Самый простой способ — сделать это с небольшой литий-полимерной (LiPo) батареей 3,7 В, а затем использовать модуль повышающего преобразователя тока, настроенный на выход 9 Вольт. Примерно как здесь.
Самодельная Крона 6F22 9V

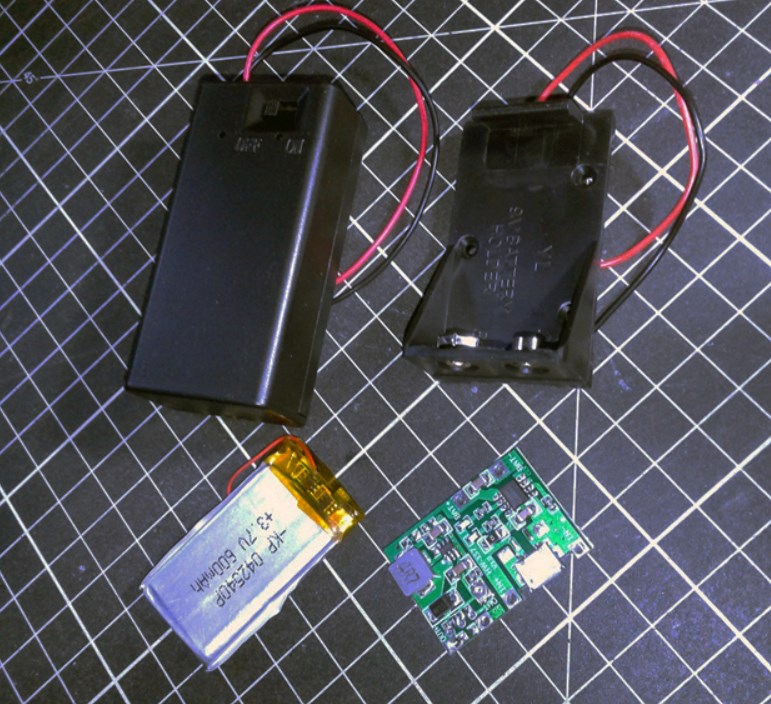

Прежде всего корпус. Компактные держатели под Крону можно найти в каждом радиомагазине.
Обычная батарея 6F22 9V не является долговечной, поэтому замена её на более мощную перезаряжаемую батарею поможет решить и эту проблему.
Но даже самая маленькая литий-ионная (LiIon) аккумуляторная батарея не подойдет для этого, потому именно ультратонкая АКБ имеет решающее значение для проекта. Так что выберем литий-полимерный (LiPo) аккумулятор 3,7 В / 500 мАч, который обычно используется в игрушках с дистанционным управлением. Причём эта ёмкость будет вдвое больше чем у обычной батарейки.
Правда литий-полимерный аккумулятор чувствителен как к пониженному, так и к повышенному напряжению заряда и может взорваться при перегреве или коротком замыкании. Большинство LiPo продаются со встроенными схемами защиты. Так что небольшая печатная плата обеспечит достойную защиту от перезарядки, глубокой разрядки, перегрузки по току и случайного короткого замыкания.

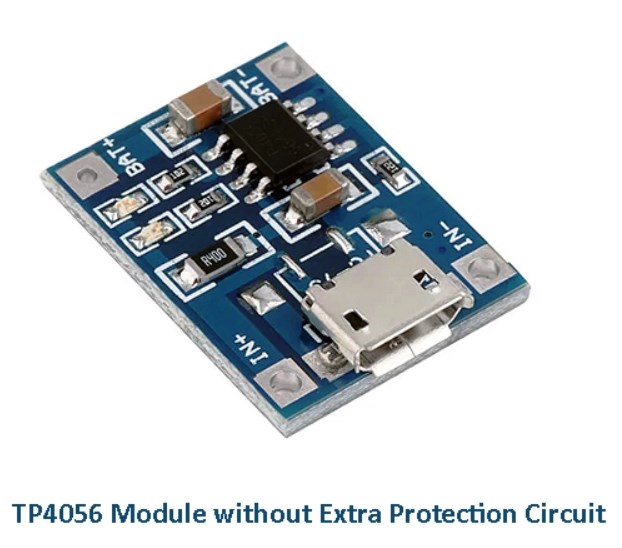

Следующая нужная вещь — это модуль зарядного устройства LiPo 1S, который может заряжать аккумулятор от стандартного источника питания 5 В постоянного тока, то есть USB. Можете попробовать модуль зарядного устройства Li-ion / LiPo TP4056, но это не рекомендуется, так как места в обрез.
Для повышения выходного напряжения LiPo батареи до 9 В также требуется модуль, и возможно даже использование двух отдельных модулей, но это слишком непрактично для конструкции, которая должна быть достаточно маленькой, чтобы поместиться внутри небольшой коробочки.

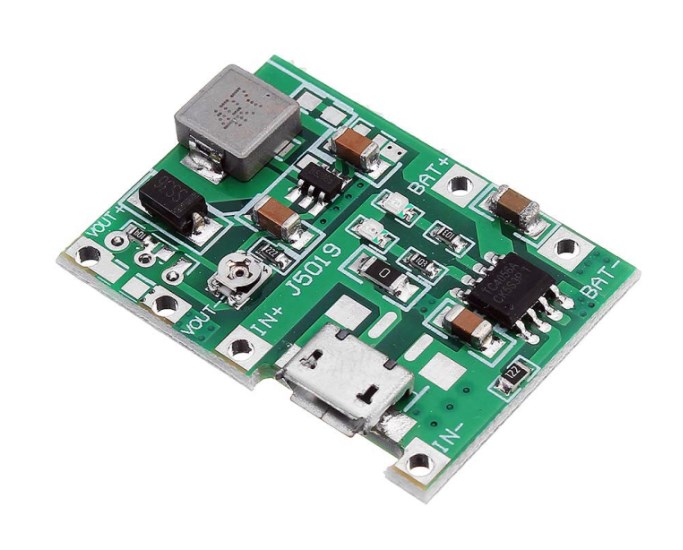

Самый простой способ — купить популярную и дешевую версию зарядного устройства Li-ion / LiPo 1S, на котором есть регулируемая схема повышающего преобразователя, например HW-357. Эта схема поможет упростить сборку, но будьте внимательны при подключении, так как неправильное подсоединение немедленно сожгет модуль.

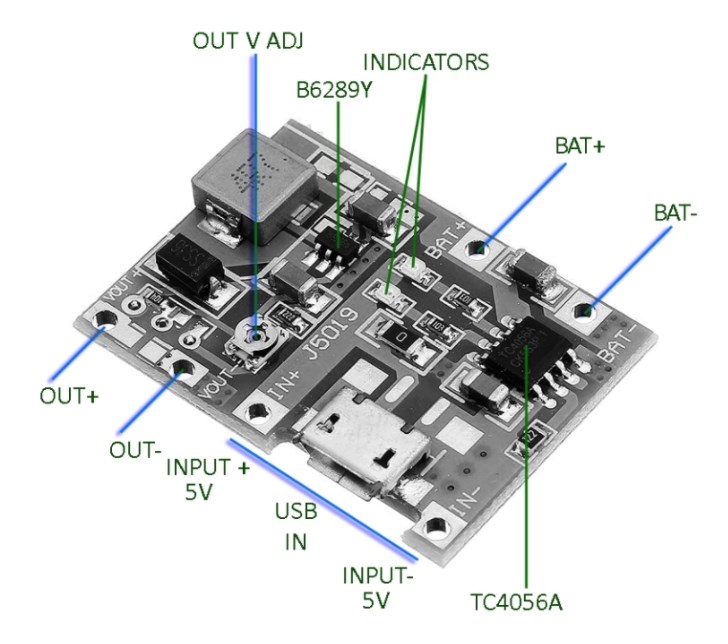

Тут микросхема TC4056A используется в цепи зарядного устройства. Схема ЗУ настроена на зарядный ток 1 А, но его можно изменить, заменив один резистор (122), подключенный к контакту 2 TC4056A.
Повышающий преобразователь на микросхеме B6289Y, которая представляет собой инвертор с фиксированной частотой и током в корпусе SOT23-6. Чип B6289Y имеет плавный пуск, блокировку пониженного входного напряжения, ограничение тока и тепловую защиту. Вот его основные характеристики:
- Встроенный силовой МОП-транзистор Rds 80 мОм
- Широкий диапазон входного напряжения 2 — 24 В
- Работа с фиксированной частотой 2 МГц
- Внутренний предел тока 4 А
- Регулируемое выходное напряжение
- Внутренняя компенсация чипа
- Выходное напряжение до 28 В
- Высокая эффективность до 97%
Хотя микросхема повышающего преобразователя имеет номер B6289Y, ее разводка очень похожа на типичную схему повышающего преобразователя MT3608 — 1,2 МГц, 2 А. Возможно чип другой марки, но с похожими электрическими характеристиками.
Чтобы использовать встроенный разъем micro USB для зарядки аккумулятора, необходимо сделать разрез в корпусе в нужном месте. Обратите внимание, что схема повышающего преобразователя вносит шум и пульсации. Хотя эти моменты не важны для базового использования, они имеют значение в устройствах, связанных со звуком. Стоит протестировать перед сборкой.
Ещё тут имеется индикатор разряда, который работает от батареи 9V. Светодиодный индикатор в предлагаемой конструкции мигает при падении напряжения аккумулятора ниже 7,7 В. Это раннее предупреждение уведомляет о том, что пришло время подзарядки, задолго до того как параметры вольтажа начнут заметно ухудшаться, что скажется на работе устройства.
