Все знают о китайских модулях понижающих преобразователей на LM2596S, доступных по цене менее 100 рублей в большинстве интернет-магазинов. Модуль представляет собой импульсный источник питания постоянного напряжения (CV), в котором выходное напряжение стабилизировано и устанавливается многооборотным подстроечным резистором.

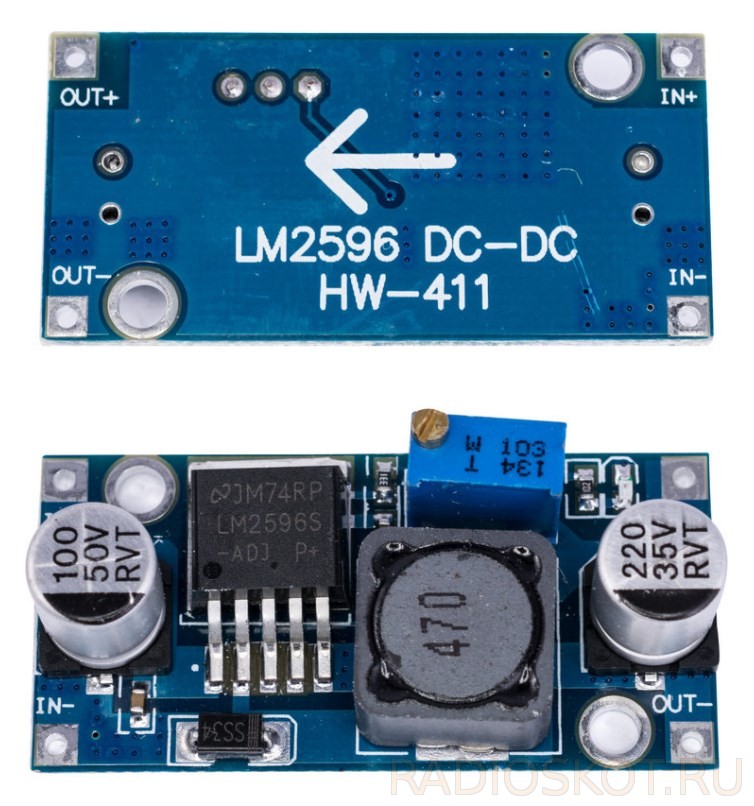

Модуль LM2596
Возникла идея использовать один из этих модулей с LM2596S для управления низковольтными светодиодами с использованием источников питания 9–12 В. Данный модуль может использоваться только в режиме CV, но бывает нужна функция ограничения тока — стабилизация постоянного тока (CC). Для адаптации этой микросхемы требуется внешняя схема датчика тока нагрузки. Вот принципиальная схема.

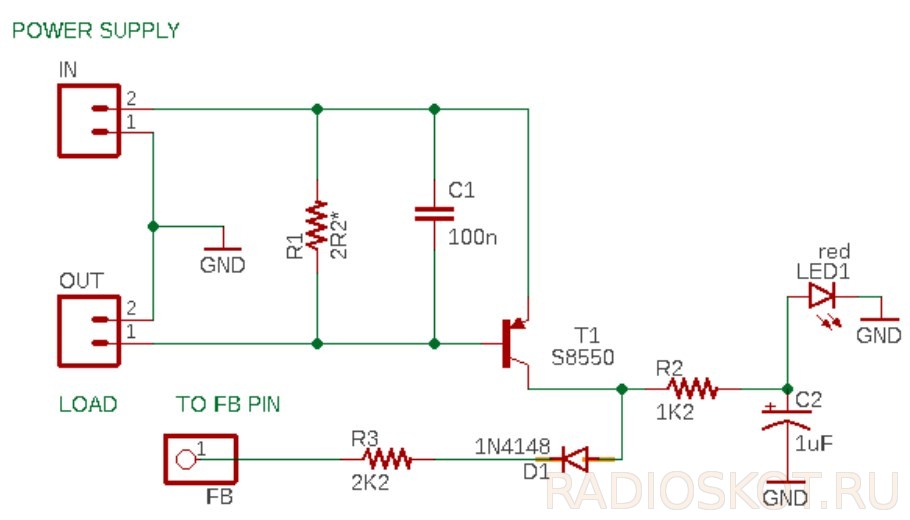

Токовый адаптер для модуля — схема
Как видите, это очень простая доработка, подходящая для размещения в модуле. Здесь нагрузка (OUT) получает питание от модуля LM2596S (IN) через схему адаптера. Затем адаптер контролирует ток нагрузки и выдает ОС (FB) на вход обратной связи (вывод 4 микросхемы LM2596S), чтобы управлять током нагрузки в заранее определенных пределах.

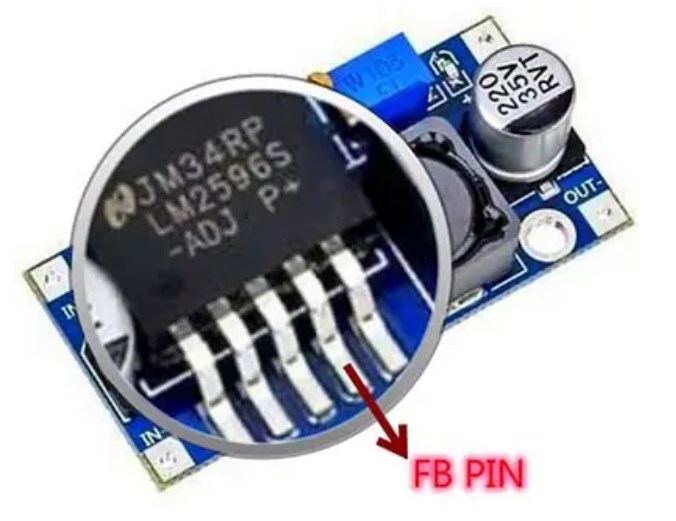

Контакт FB модуля LM2596
В документации на LM2596-ADj видно типичный пример включения. В примере резисторы R1 и R2 образуют делитель для отправки напряжения обратной связи на вывод обратной связи LM2596. Если напряжение ОС >1,23 В, выходное значение слишком велико, и LM2596 понижает выход до тех пор, пока опорное напряжение обратной связи не вернется к 1,23 В. Итак, можем проделать хитрость, просто подавая туда его, чтобы уменьшить выход до предела перегрузки по току. Если это так, LM2596 сочтет напряжение слишком высоким и немедленно снизит выходное напряжение.

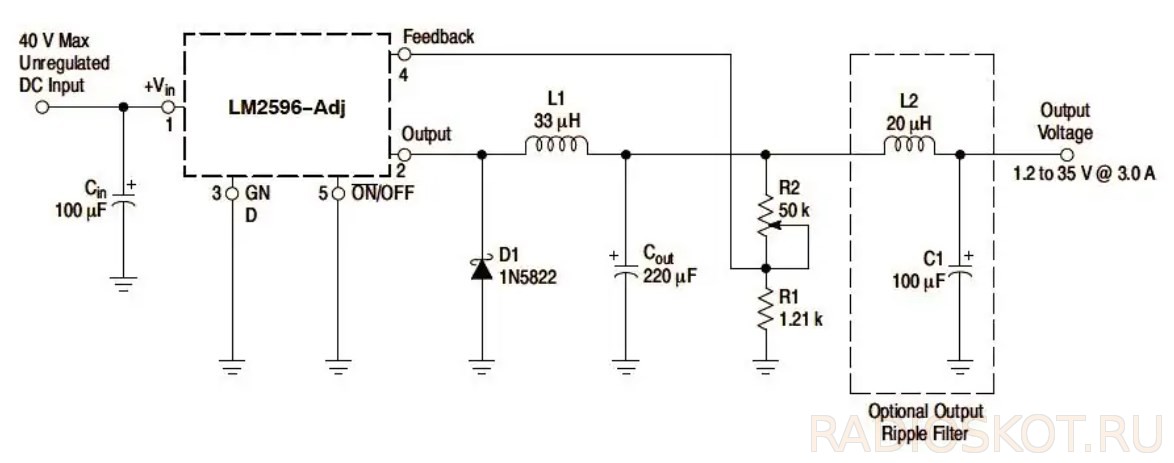

LM2596AJ пример применения микросхемы по даташиту
Хотя модуль LM2596S точно следует включению из даташита, есть некоторые явные отклонения — можете увидеть их на схеме китайского модуля LM2596S, приведенной ниже.
Схема китайского модуля на LM2596S
Возвращаясь к конструкции адаптера, тут ключевым компонентом является резистор измерения тока R1. Вставив резистор для измерения тока между нагрузкой и выходом модуля, можем измерить ток, подаваемый на нагрузку. Резистор 2,2 Ом установит на нем около 700 мВ при токе 330 мА.
Когда значение тока превысит пороговый уровень, транзистор T1 будет направлять управляющее напряжение, чтобы установить контакт обратной связи выше его опорного напряжения. Светодиод LED1 является простым индикатором схемы, а конденсаторы C1 и C2 являются дополнительными стабилизаторами.
Схема с одним транзистором S8550 поможет справиться с поставленной задачей. При входе 3,0 В анод диода 1N4148 (D1) может получать около 2,3 В, а на конце резистора 2K (или 2K2) R3 будет около 1,6 В, что выше опорного напряжения 1,23 В, таким образом LM259S в модуле снижает выходное напряжение, что также снижает ток. Эта идея была успешно протестирована с различными модулями LM2596S.
Стабилизатор тока для LED
Таким образом получилась небольшая схема для добавления функции ограничения тока в модуль импульсного регулятора понижающего преобразователя LM2596S. Тест проводился со стандартным белым светодиодом мощностью 1 Вт на макетной плате и он отлично работал.
Кстати, китайские производители бывает используют поддельные микросхемы с маркировкой LM2596S! Такой себе клон LM2576-ADJ, переименованный в LM2596S-ADJ. Частота переключения LM2576 составляет около 50 кГц по сравнению с 150 кГц у LM2596, что позволяет легко увидеть это на осциллографе. Следующая заметная вещь — это значение индуктивности, 47 мкГн вместо рекомендуемых 33 мкГн.
В общем есть много вариантов модуля. Кроме того, часто нет конденсатора прямой связи (CFF), который может потребоваться параллельно с верхним резистором обратной связи, если выходное напряжение превышает 10 В, для обеспечения стабильности. Не рекомендуется использовать эти поддельные модули с непрерывной нагрузкой более 1 А, а также для нагрузок, требующих более 9 В.
Также чтобы использовать схему адаптера в реальности, сначала рассчитайте необходимый ток нагрузки, чтобы установить значение резистора считывания тока используя закон Ома. Затем включите схему, не подключая нагрузку, и отрегулируйте выходное напряжение до необходимого значения с помощью подстроечного резистора модуля LM2596S. Наконец, подключите нагрузку и сделайте пробный запуск. Обратите внимание на собственное падение напряжения на резисторе считывания тока. Лучше рассмотреть возможность установки входного напряжения немного выше, чтобы компенсировать это, но большинство нагрузок нормально работают и с немного более низким напряжением.
