С каждым днём смартфоны и комуникаторы делаются всё более прожорливыми, и встроенные их аккумуляторы никак не успевают за ростом потребляемой мощности. Например в новом Samsung S4, установлен уже четырёхядерный процессор, с тактовой частотой 2 гигагерца! В этих условиях становится актуальным приобретение или самостоятельное изготовления аварийной мобильной подзарядки телефонов. У меня в наличии имеется аккумулятор от ноутбука, но основе которого и попробовал собрать ЗУ с USB выходом для зарядки телефонов, и прочих девайсов.
Схема автономного зарядного
Основой схемы будет специальный стабилизатор APL1117 с низким падением напряжения. На токах до пол ампера, оно составляет около вольта, смотрите график:

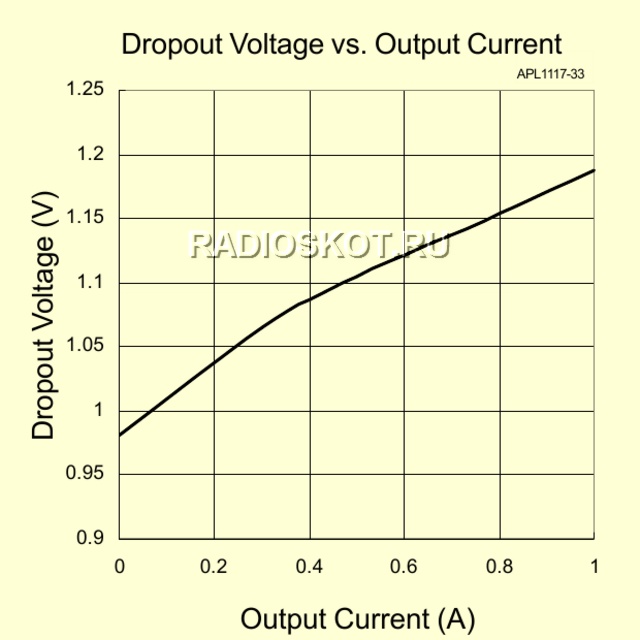

Зависимость падения напряжения от тока у APL1117
Несмотря на свои скромные размеры, микросхема может держать ток выхода до 2-х ампер.

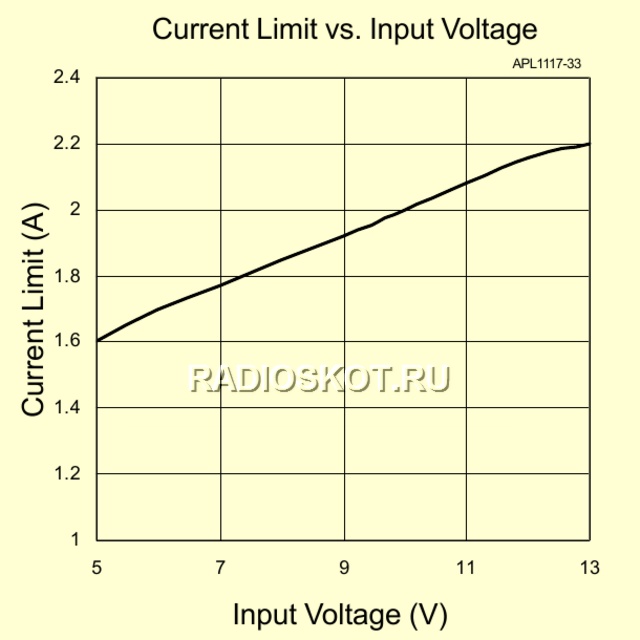

Зависимость максимального тока от входного напряжения у APL1117
Этот стабилизатор есть наверное на всех материнках, так что если не найдёте в продаже — ищите её там. Тем более, что имеются и однотипные аналоги микросхемы.
Принципиальная схема стабилизатора Low Drop

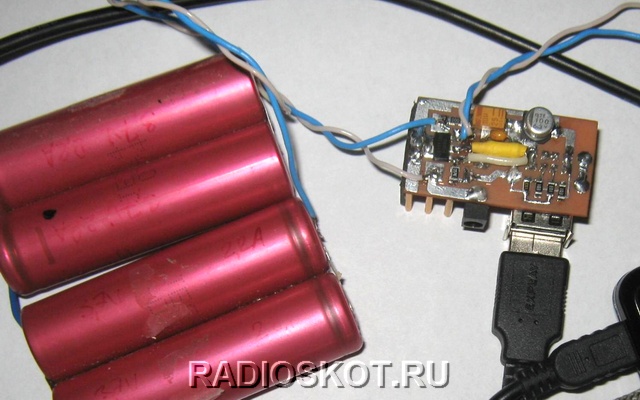

По схеме всё хорошо видно, какими элементами выставлять напряжение. Но если возникли вопросы — читайте даташит. Плата печатная была собрана навесным монтажом и опробована, телефон заряжает хорошо.
По краям платки снизу припаивается небольшой теплоотвод в виде медной или другой пластинки.
Есть ещё решение добавить в печатку повышающий DC-DS преобразователь на TPS61040 для подзарядки этих аккумуляторов от солнечных элементов и от двух пальчиковых батареек, но об этом в следующей статье.
На фото видите телефон на зарядке, нагрев радиатора к концу заряда примерно 50 градусов, палец терпит. Выход на сдвоенный USB, второй выход адаптирован под телефоны SAMSUNG.
Учтите, что резистор R1 незначительно греется, нужно ставить составной из нескольких SMD резисторов. У меня не нашлось, можно поставить один на 0,125 Вт. Окончательный вариант автономного зарядного устройства по предоставленной схеме и печатке.
Аккумуляторы для ЗУ сняты со старого ноутбука, большая часть были рабочие. Они запараллелены и сбалансированы, и нормально в таком виде заряжаются от зарядки на 8,25В 350 мА. По мере заряда проверяю их тестером, пока всё нормально. Можно конечно сбалансировать и на 4 аккумулятора, а потом поднять преобразователем на мс34063 до 5В. Но мне показалось проще понижать, а не повышать, ресурс батарей расходуется экономней. Далее смотрите ещё один вариант модуля дополнительного питания, аналогичный по функциональности. Автор схемы Igoran.
