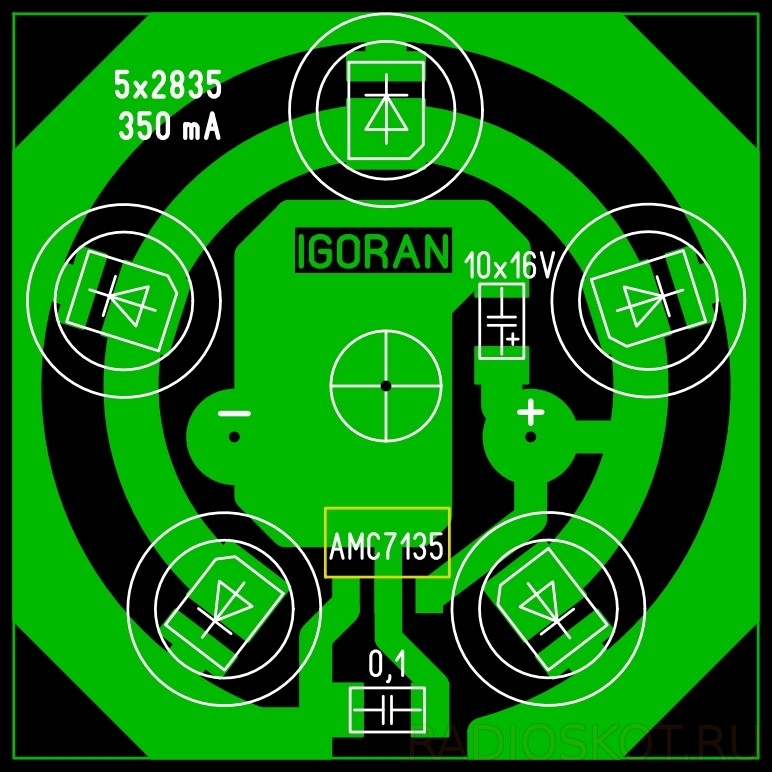

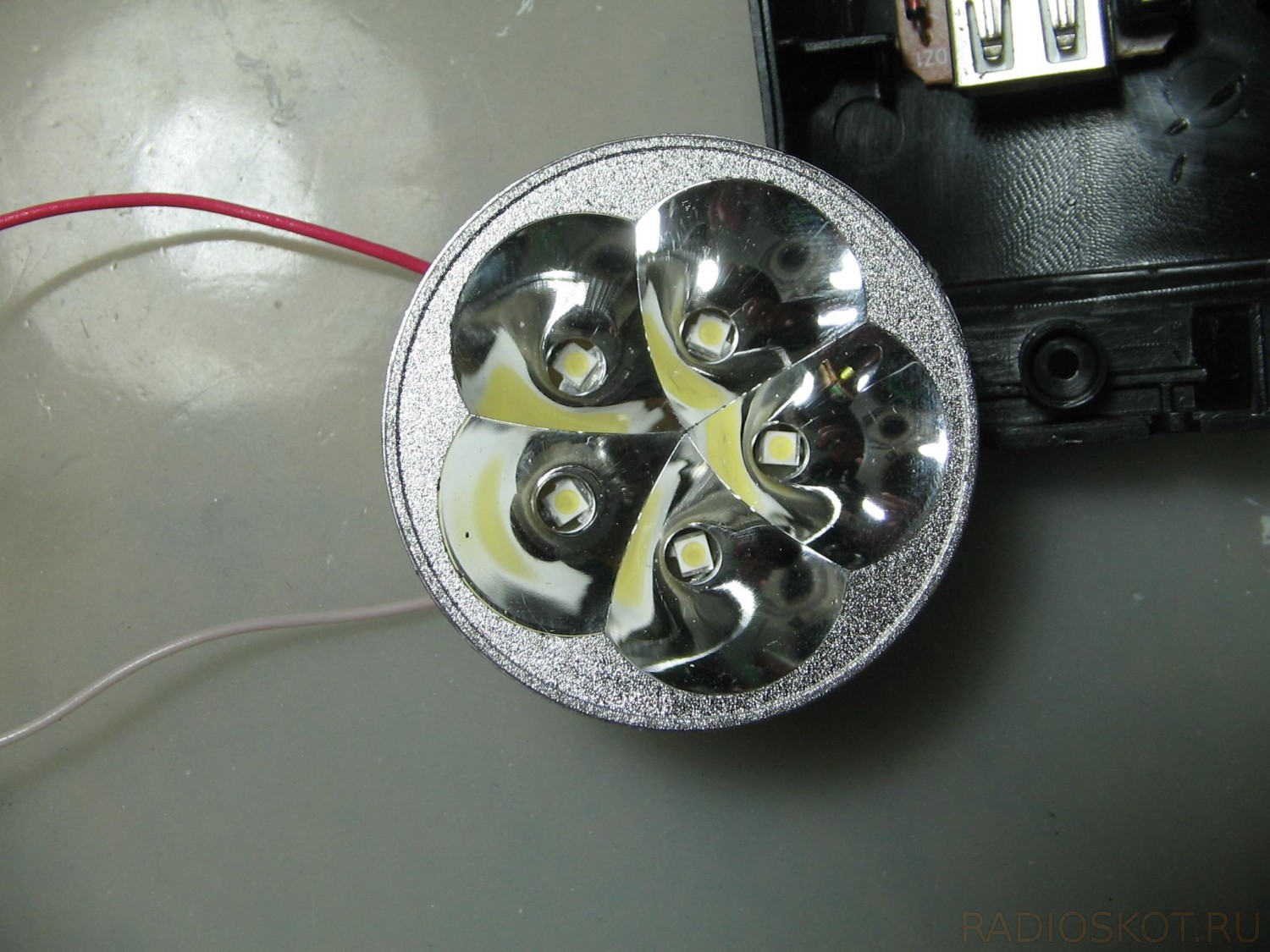

Продолжение переделки китайских фонариков на плохоньких 5 мм светодиодах под литиевый аккумулятор 18650. Тут платка снята, а взамен сделана самодельная на новых оригинальных (кристалл довольно большой) светодиодах 2835 1 Вт 350 мА (для подсветки мониторов), у них подложка плюсовая. Но можно применить и обычные 2835, изменив полюсовку на стандартную. На Али они стоят по 3 цента.

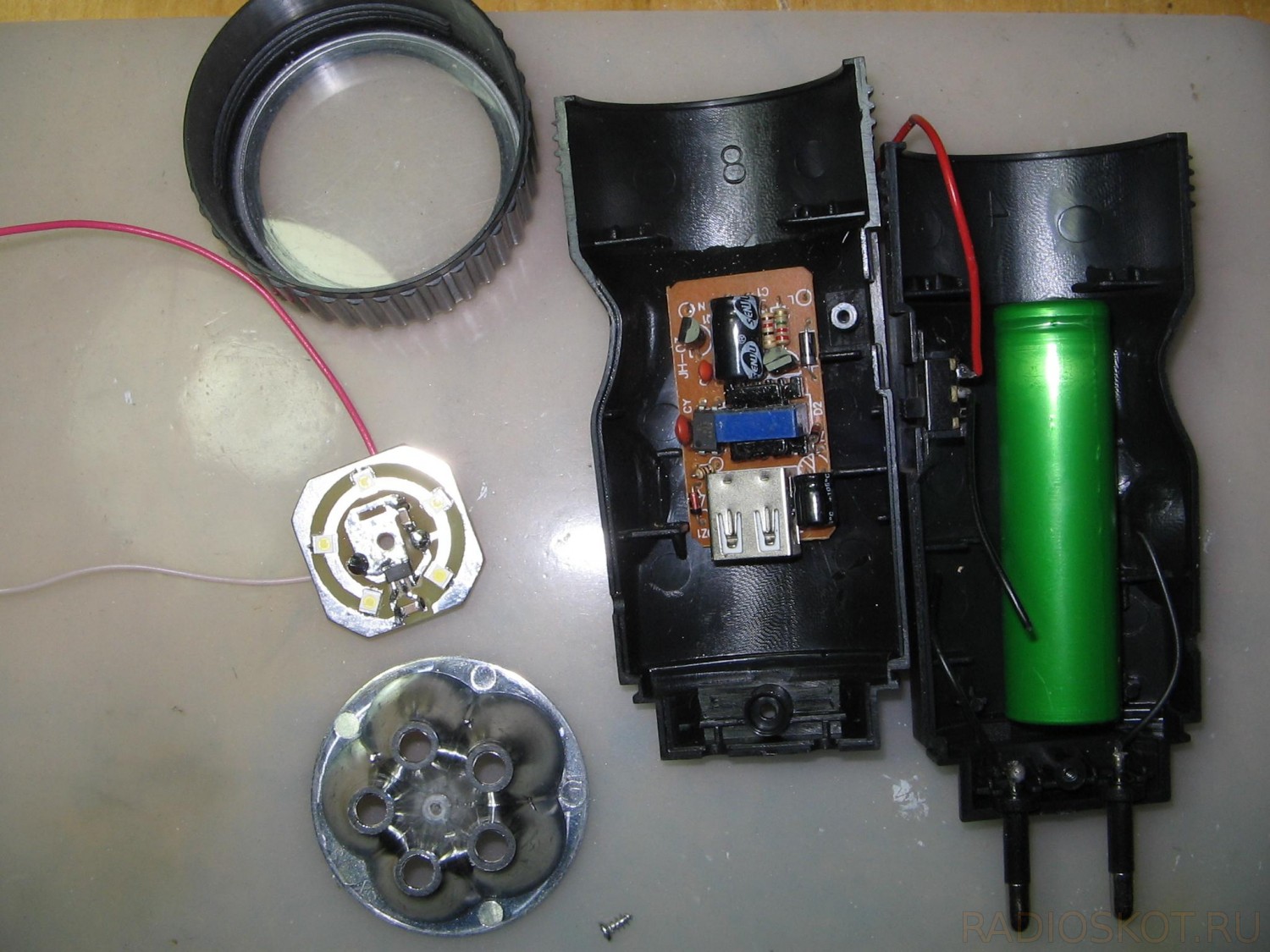

При установке новой платы нужно сточить столбик крепления вровень с чашками отражателей, чем больше стачиваем — тем лучше получается фокус в центре без затемнения. ЗУ применено на 5 В 500 мА в узких корпусах, установлен вверху под аккумулятором (вниз деталями), плата с выводами прикрыта толстой плёнкой — подложкой от БП АТХ и сверху приклеен на молекулярку аккумулятор.
В качестве драйвера установлена микросхема АМС7135 на 3,2 В 350 мА, на 5 светодиодов приходится по 70 мА, что не даёт им нагреться при хорошей светоотдаче. Получился вполне добротный и долговечный фонарик, который теперь прослужит очень долго.
Переделка фонарика на Li-Ion 18650

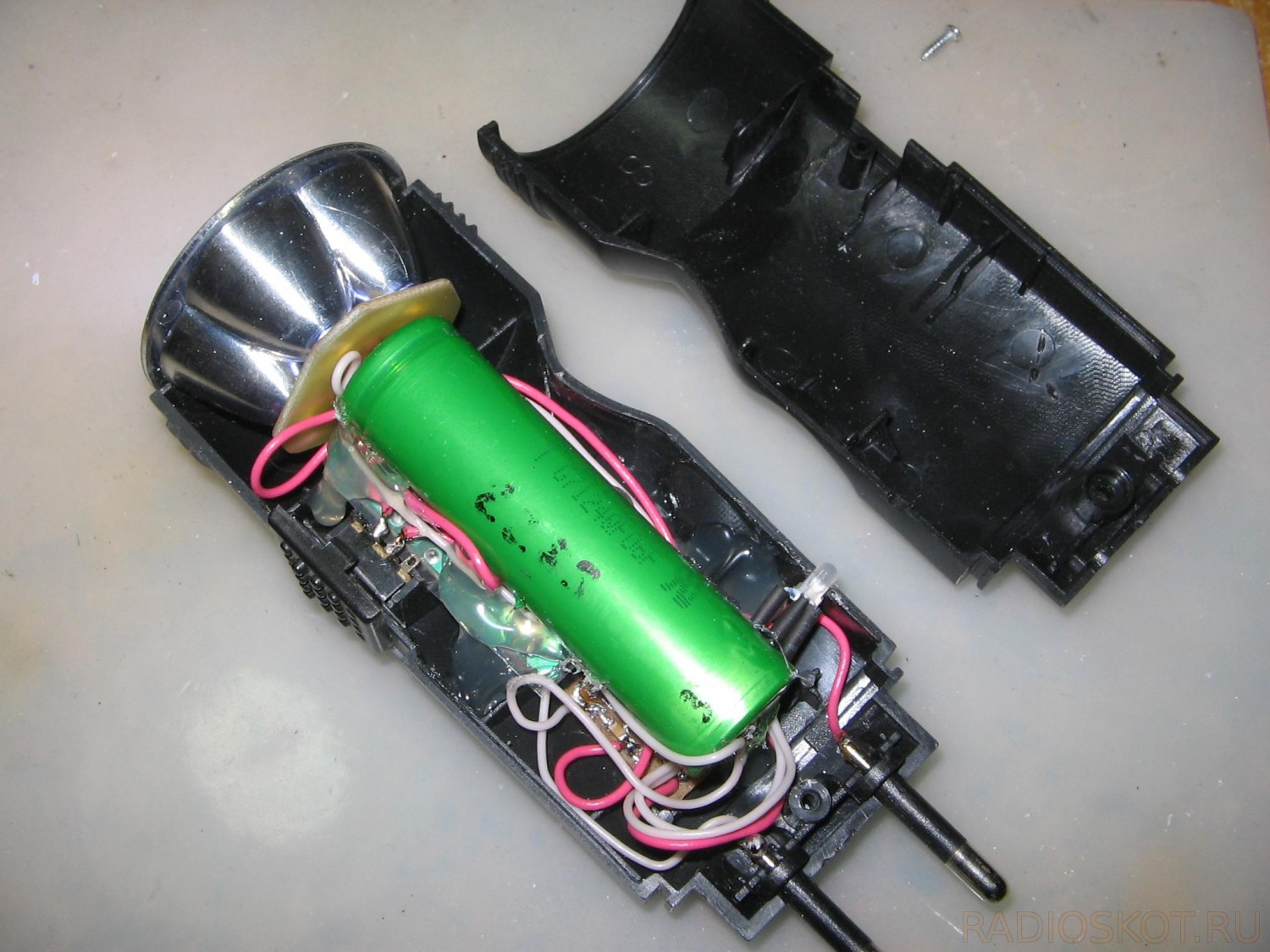

Очередной более современный фонарик с зарядкой от сети, внутренности заменены на аккумуляторы 18650 и зарядку от USB на 5 В.

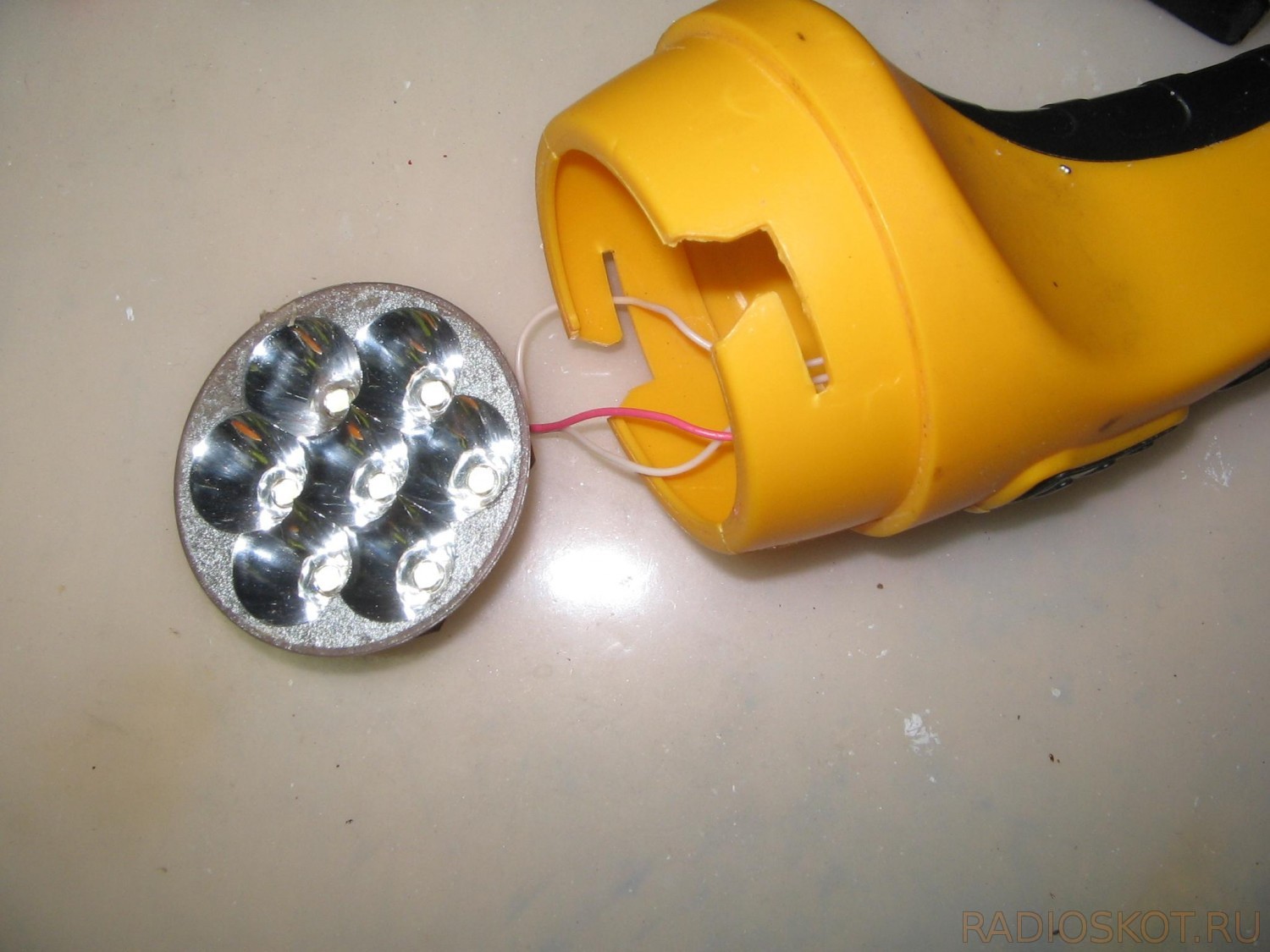

Светодиоды 7 штук заменены на более качественные 5 мм типа "шляпа" и с более ярким свечением. Но поскольку у фонарика было два режима, решил на будущее переделать плату под два вида светодиодов, 6 штук на 5 мм по кругу и центральный мощный CREE светодиод или на 1 Вт, он туда на подложке вписывается в самый раз. В таком виде получается рассеянный свет и свет пучком.

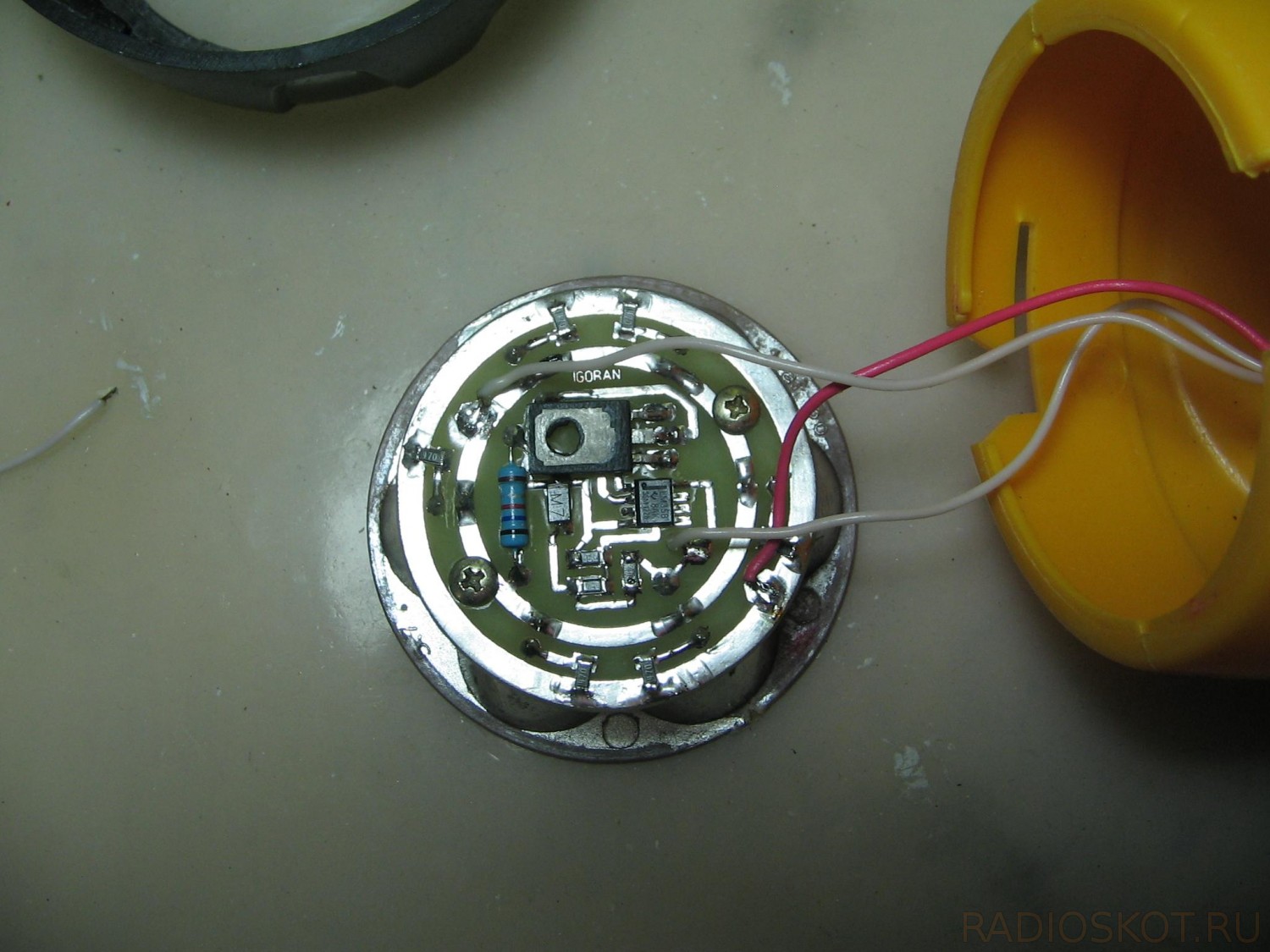

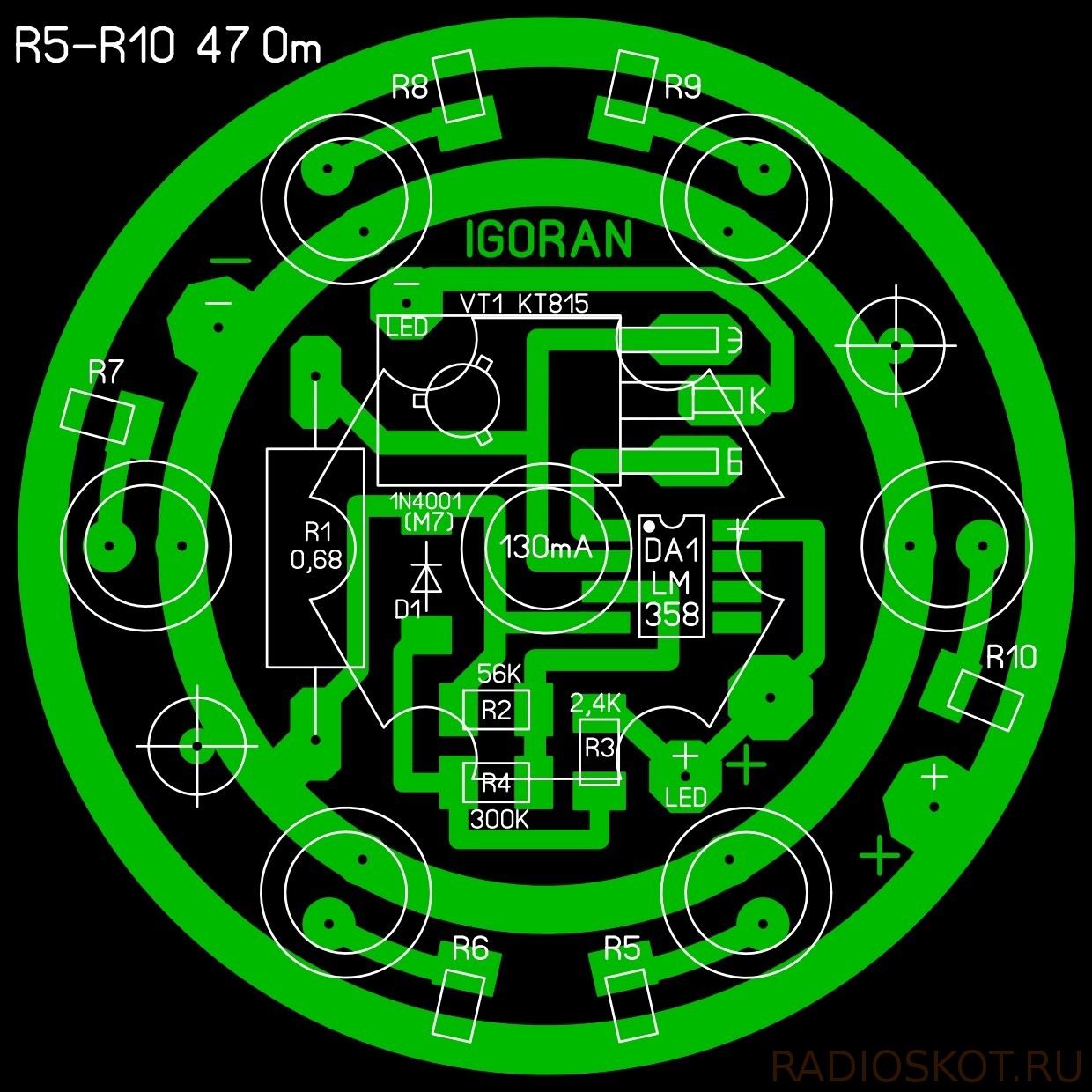

Драйвер стандартный на LM358, ток центрального светодиода выбран в пределах 120 мА, чего вполне хватит для освещения и практически не греет подложку. Нагрев подложки светодиода будет начинаться от 150 мА, но если применить двусторонний стеклотекстолит, то можно вторую сторону использовать как небольшой радиатор, правда это всё же лишнее, поскольку световой поток будет лишь чуть ярче, а вот греться подложка светодиода станет довольно сильно.
Собрал, проверил, всё чётко подошло под отражатель, светит довольно ярко. Свет получился холодным белым от 5 мм светодиодов и немного тёплым белым от CREE.
Переделка фонарика А420
Переделка фонаря "А420" с ЛДС на светодиоды. Друг попросил посмотреть фонарь, можно ли что из него толкового сделать, так как с ЛДС лампой он быстро съедает батарейки, а выкидывать её жалко.
Посмотрел, подумал, питание идёт от 4х батареек 1,5 В, можно сделать фонарь на 1 — 4 аккумулятора 26650, но это лишь частично решает проблему, на светодиодах от фонаря было бы больше толку. Решено было оставить батарейки, но переделать фонарь на LED.

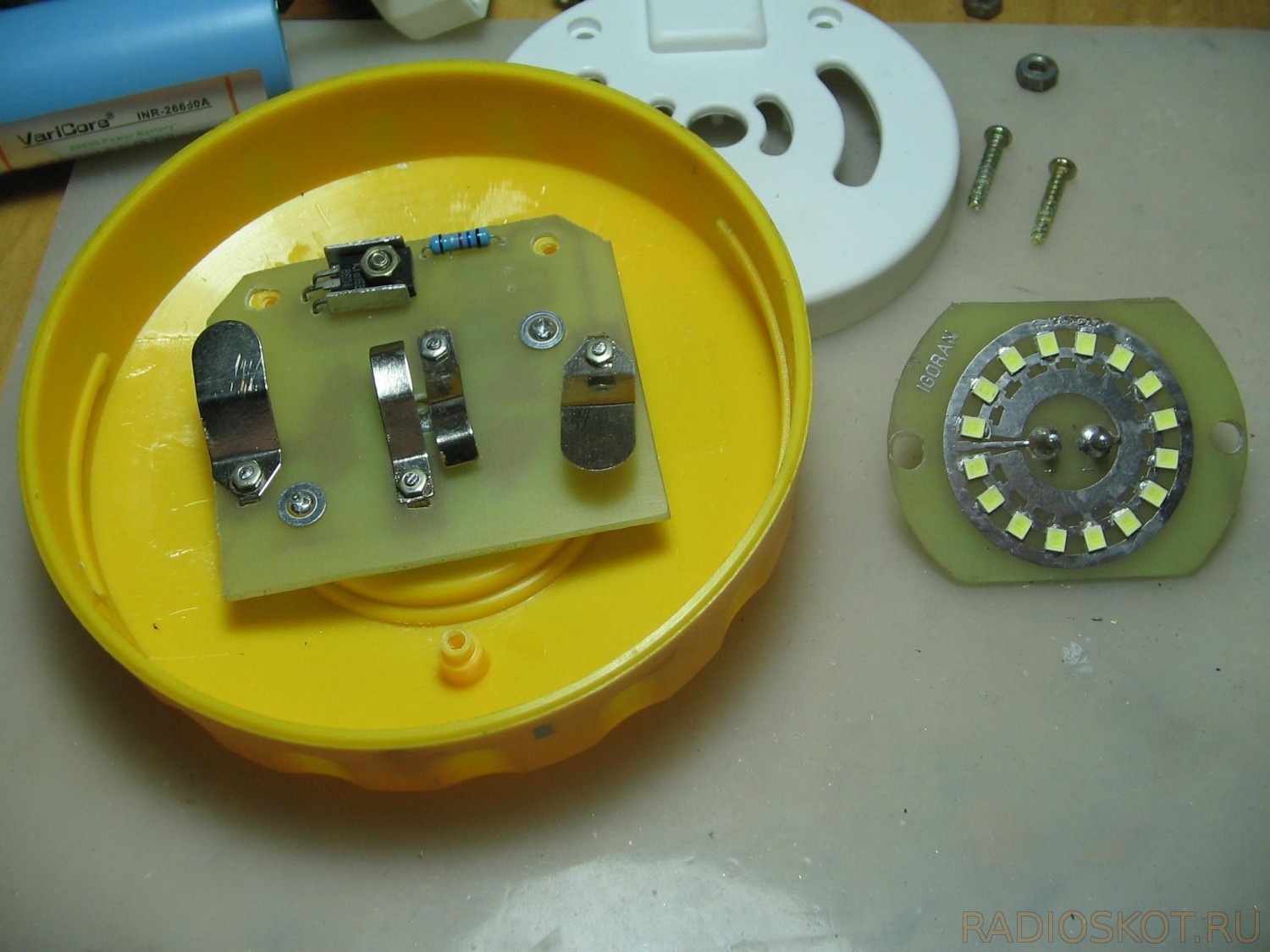

За световую основу были взяты китайские копеечные светодиоды 2835 на 3-3,6 В 60 мА, суммарный ток был рассчитан на 640 мА, дабы не перегревать кристалл. Света с ними вполне хватает, но если нужно ярче — можно поставить более яркие светодиоды, а на драйвере резистор R2 заменить на переменный, будет дополнительная регулировка яркости.

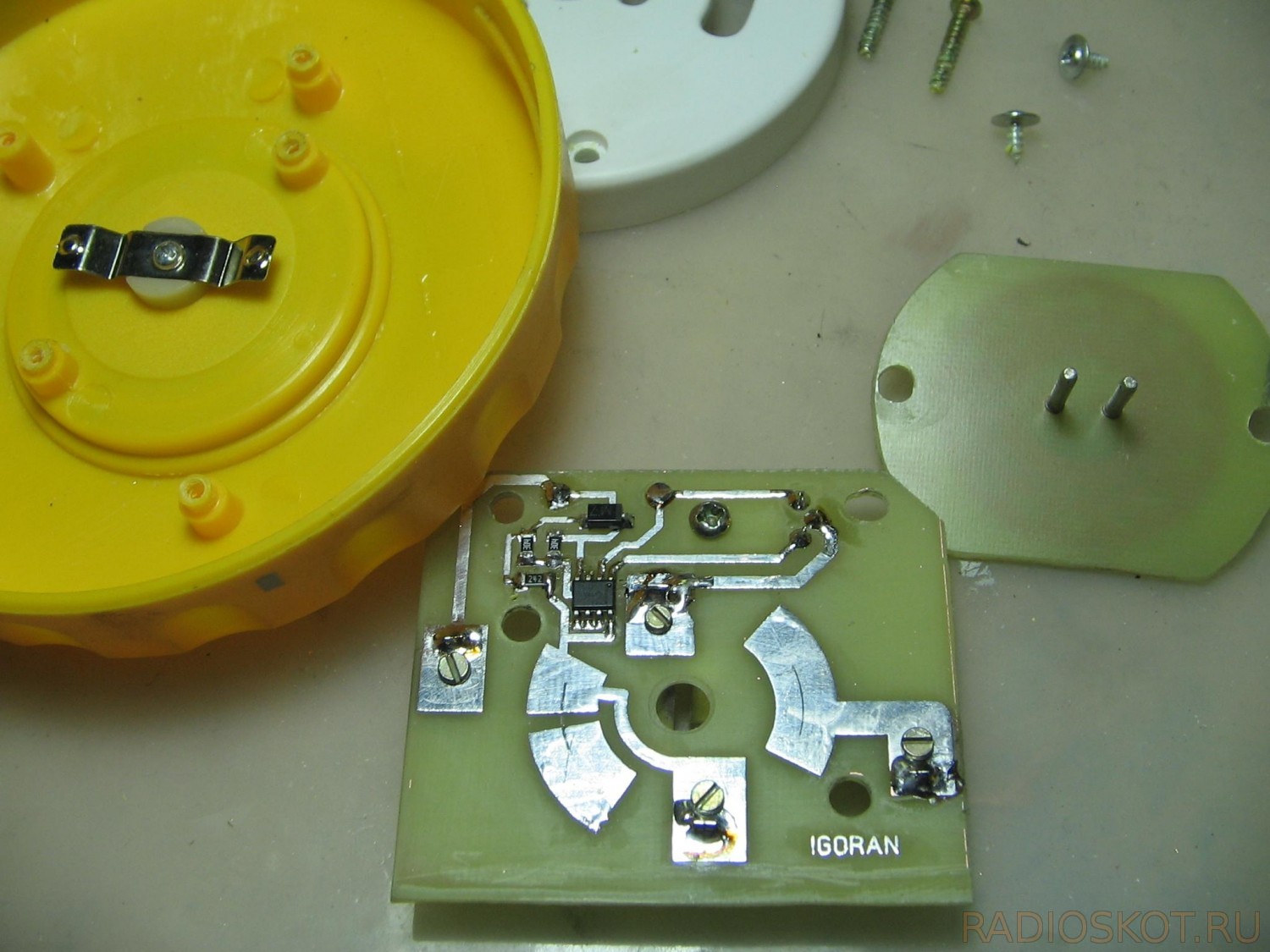

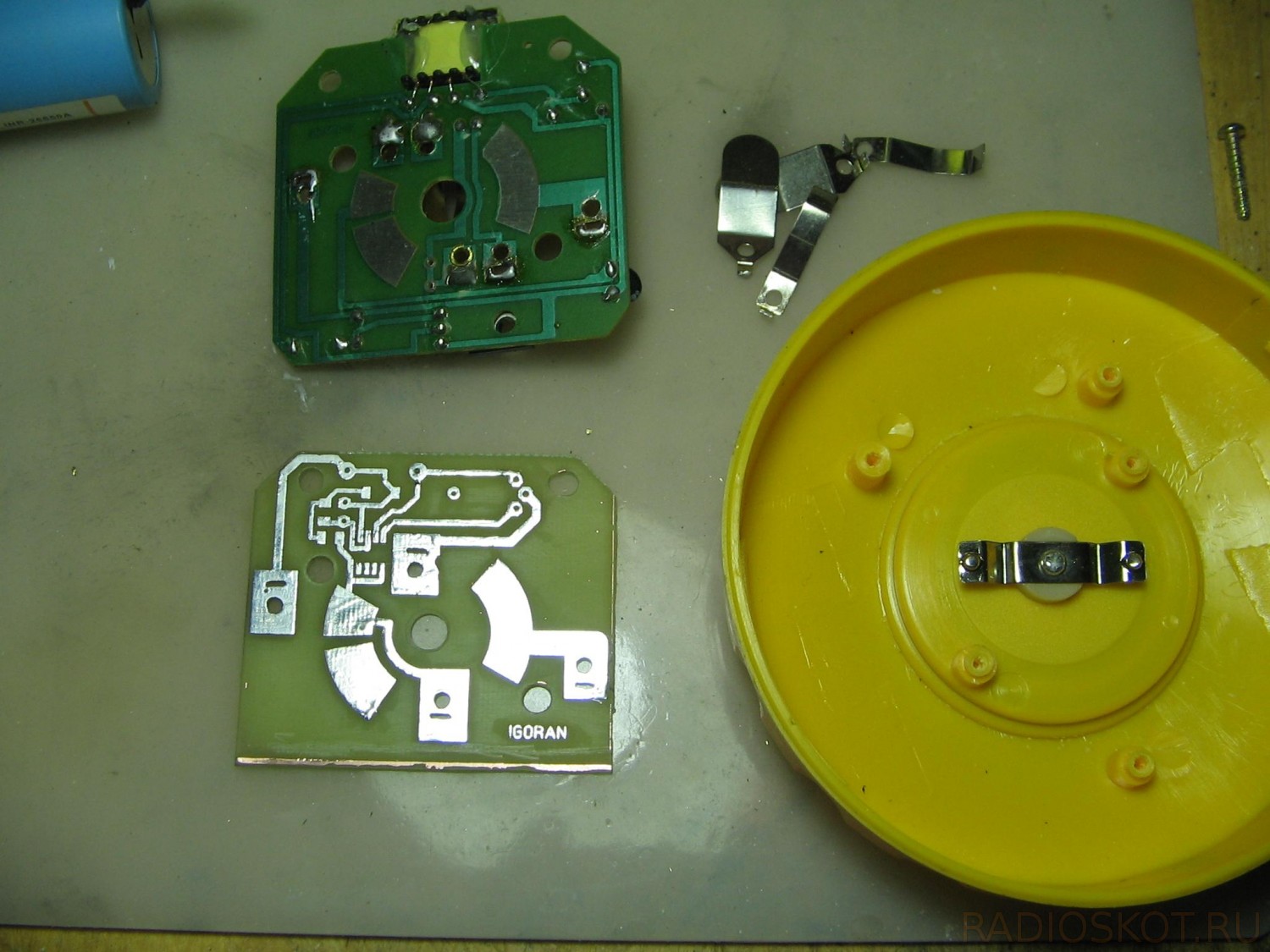

Была скопирована печатная плата и переделана под понравившийся драйвер на LM358, стойки светодиодной матрицы под контакты платки взяты из старой платы монитора, подошли идеально. Чуть позже плату дополнил ЗУ на ТР4056, разъём питания можно установить на крышке, теперь в фонарь так же можно поставить любые подходящие аккумуляторы прикрутив клеммы прямо к стойкам.

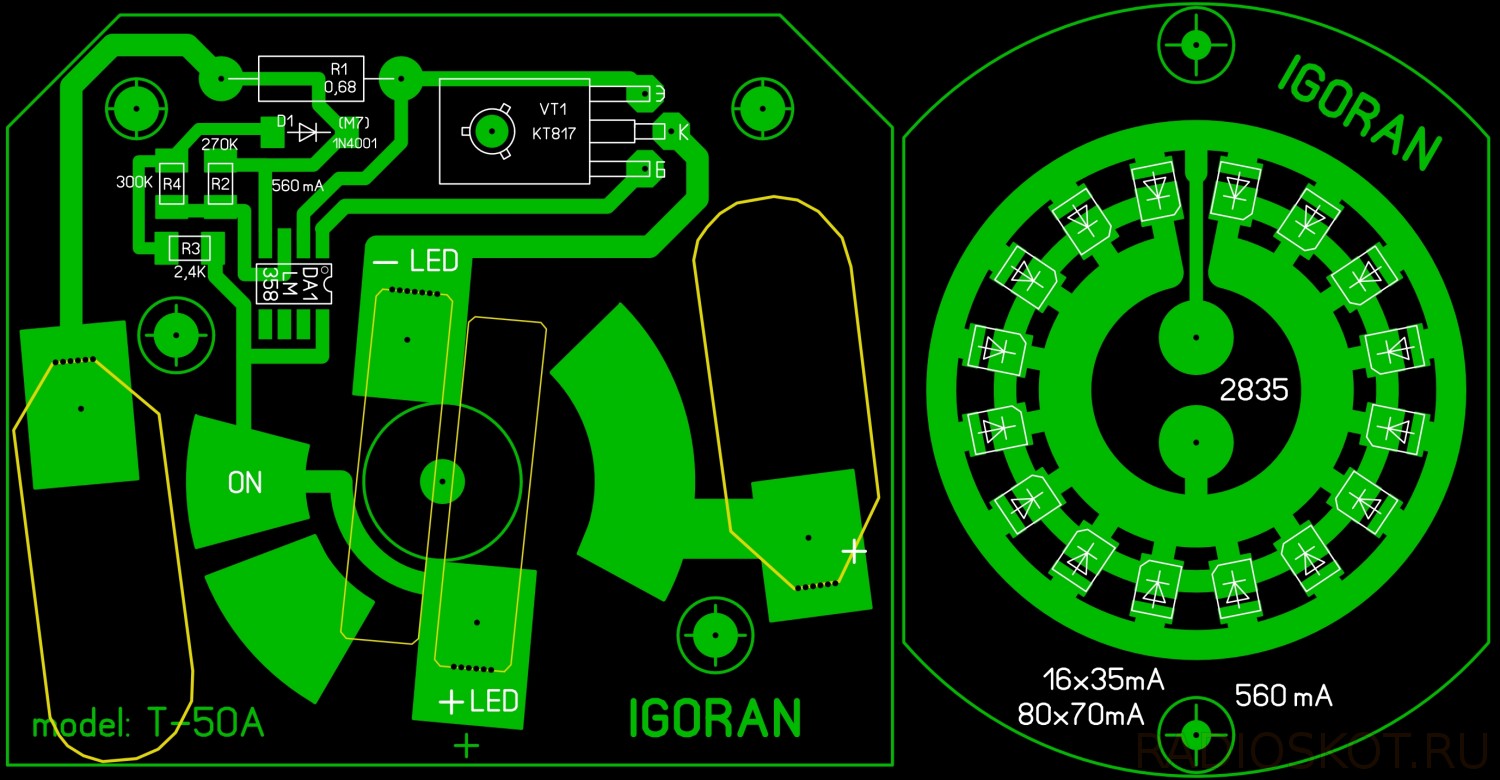

Переделка фонарика Т-50А
Переделан также фонарь модели Т-50А.
После теста на продолжительность работы фонаря от встроенного аккумулятора 26650 5А, через некоторое время заморгали светодиоды. Думал перегрев, но в отдельности от драйвера они светили замечательно и не сильно грелись. Проблемной оказалась китайская ОУ LM358, купленная когда-то партией, при замене на оригинальную проблема с морганием пропала.
Все файлы проекта в архиве. Автор материала — Igoran.
