Полутвердотельные литиевые аккумуляторы

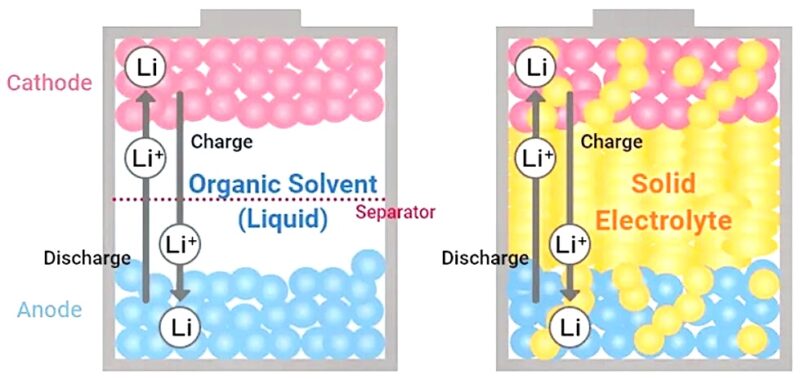

Полутвёрдотельные литиевые аккумуляторы представляют собой промежуточную технологию между традиционными литий-ионными элементами с жидким электролитом и полностью твёрдотельными батареями. За счёт комбинирования твёрдой или полутвёрдой матрицы с ионопроводящими компонентами достигается баланс между энергетической плотностью, безопасностью и технологичностью изготовления. В промышленной терминологии под «полутвёрдотельными» системами понимают конструкции, в которых значительная доля электролита находится в гелевой, полимерной или композитной фазе, а не в виде свободной жидкости. Это открывает возможности для более толстой упаковки активных материалов, снижения утечек и улучшения механической стабильности электродов.

Данная статья предлагает глубокий технический обзор таких АКБ: от материалов и физики транспорта ионного тока до практических вопросов производства, тестирования и эксплуатации. Текст ориентирован на инженеров, исследователей и менеджеров по продуктам, которые планируют разработку или внедрение этих батарей.

Основные понятия и классификация

Semi-solid системы можно разделить по нескольким критериям: тип матрицы электролита, природа наполнителей и архитектура электродов. В простейшей классификации выделяют следующие типы:

Гелеобразные полимеры

Полимерный матрикс (например, PVDF-HFP, PEO) с высокой долей растворителя или соли, формирующий гель, обладающий ионной проводимостью и механической целостностью.

Композитные полимерно-керамические электролиты

Поли (или сополимер) плюс керамические наночастицы (LLZO, LATP, Al₂O₃ и др.), которые повышают механическую жёсткость и могут способствовать ионной проводимости.

Высококонцентрированные аналоги

Высокая концентрация соли в негидроскопичных растворителях или ионных жидкостях, создающая вязкую среду с пониженной летучестью и улучшенной стабильностью на аноде.

Полутвёрдые электроды

Подход, при котором активный материал и проводящий наполнитель смешиваются в пасту с высоким содержанием связующего/электролита и нано- или микроструктура обеспечивает ионно-электронную проводимость.

Ключевые показатели для каждой категории: ионная проводимость (σ, С/см), электронная проводимость, механическая прочность, химическая стабильность и совместимость с Li-антодами и катодами высокой энергии.

Компоненты и их роль

Выбор материалов определяет основные характеристики ячейки, её долговечность и производственные возможности.

Полимеры электролитной матрицы

Полимерные матрицы часто основаны на полимерных матрицах с полиэтиленоксидом (PEO) или фторсодержащих полимерах (PVDF-HFP). PEO обеспечивает растворимость литиевых солей и приемлемую ионную проводимость при повышенных температурах; PVDF-HFP даёт хорошую механическую стабильность и совместим с различными растворителями. Основные параметры: стеклование (Tg), термальная стабильность, растворимость солей и диэлектрическая постоянная.

Неорганические наполнители и керамики

Керамические и стекловидные наполнители (LLZO, LATP, Al₂O₃, SiO₂) используются для повышения механической прочности и предотвращения роста дендритов при работе с литиевым металлом. Эти частицы могут также формировать перколяционные пути для ионов при определённой формуле композиции. Кроме того, неорганические заполнители улучшают термостойкость и препятствуют ехаплению органических компонентов.

Соли и растворители

Тип соли (LiPF₆, LiTFSI, LiFSI и др.) и растворители (углеводородные, эфиры, карбоны, ионные жидкости) критичны для проводимости и стабильности. В полутвёрдых системах часто используются высококонцентрированные соли или комбинированные смеси для уменьшения активности растворителя и формирования более стабильных фаз на электродах.

Активные материалы катода и анода

Катоды современных элементов: NMC (LiNixMnyCozO₂), LCO, LFP и др. Выбор катода влияет на рабочее напряжение и совместимость с электролитом. Анод может быть графитовым, кремниевым композитом или металлическим литиевым анодом; для случаев с Li-металлом полутвёрдотельные матрицы предлагают преимущество в защите поверхности и подавлении дендритов.

Добавки и интерфейсные покрытия

Добавки служат для формирования стабильного SEI/CEI, подавления побочных реакций и улучшения адгезии между компонентами. Поверхностные покрытия на частицах катода (оксиды, фториды) развивают химическую устойчивость в агрессивной среде.

Физика модели и ключевые уравнения

Транспорт ионов и электронов в semi-solid системах реализуется по сложной многомасштабной картине. Для анализа применяют комбинацию макроскопических и микроскопических моделей.

Ионная и электронная проводимость

Полутвёрдый электролит должен обеспечивать ионную проводимость σᵢ, достаточную для заданных плотностей тока. Электронная проводимость σₑ обычно реализуется через проводящие добавки в электроде. Для оценки эффективной ионной проводимости композита часто применяют эмпирические модели типа Bruggeman:

$$ \sigma_{\text{eff}} = \sigma_0 \cdot \varepsilon^{\tau} $$

где \( \varepsilon \) — объёмная доля проводящей фазы, \( \tau \) — параметр, зависящий от структуры пористой среды.

Диффузия и кинетика

Диффузия лития в активных материалах описывается уравнением Фика, а электрохимические процессы на границе материал/электролит — кинетикой Батлера–Вольмера. В простейшей форме обменный ток i₀ описывается как:

$$ i = i_0 \left( \exp\left(\frac{\alpha_\text{a} F \eta}{R T}\right) — \exp\left(-\frac{\alpha_\text{c} F \eta}{R T}\right) \right) $$

где \( \eta \) — пере-напряжение, \( \alpha \) — коэффициенты переноса, F — число Фарадея, R — газовая постоянная, T — абсолютная температура.

Многомасштабное поведение

На уровне микроструктуры перераспределение тока и потенциала зависит от связности проводящих частиц, отстройки пор и контактной площади между активным материалом и электролитом. Для моделирования применяют теория эффективной среды и численные методы (FEM, Lattice-Boltzmann) для прогноза местных концентраций и локального перегрева.

Интерфейсы, SEI и механическая стабильность

Интерфейс между электродом и полутвёрдым электролитом критичен для долговечности. На аноде образуется защитная плёнка SEI, которая должна быть ионно проводящей и электроизолирующей. Нестабильность SEI приводит к потере циклической стабильности и повышенному внутреннему сопротивлению.

Проблемы контакта и объёмные изменения

При циклировании электрод испытывает объёмные изменения, особенно при применении кремния в анодах. Полутвёрдая матрица должна компенсировать растяжения и сжатия, поддерживая электрический контакт. Используются эластичные полимеры, модифицированные связующие и промежуточные прослойки, чтобы гасить относительные смещения.

Подавление дендритов

Для Li-металлических анодов ключевая задача — предотвратить формирование дендритов. Механические барьеры, керамические наполнители с высокой модульной жёсткостью и высокая локальная ионная проводимость помогают выровнять плотность тока и снизить вероятность неравномерного осаждения металла.

Химическая совместимость

Некоторые наполнители или растворители окисляются при высоком напряжении катода; поэтому важно подбирать материалы с достаточным электрохимическим окном. Поверхностная модификация катодных частиц (оксидные или фторидные покрытия) улучшает совместимость и снижает риск переходных реакций.

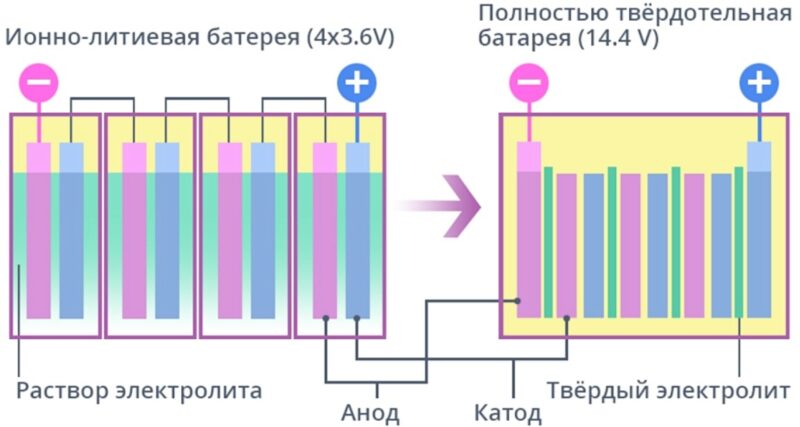

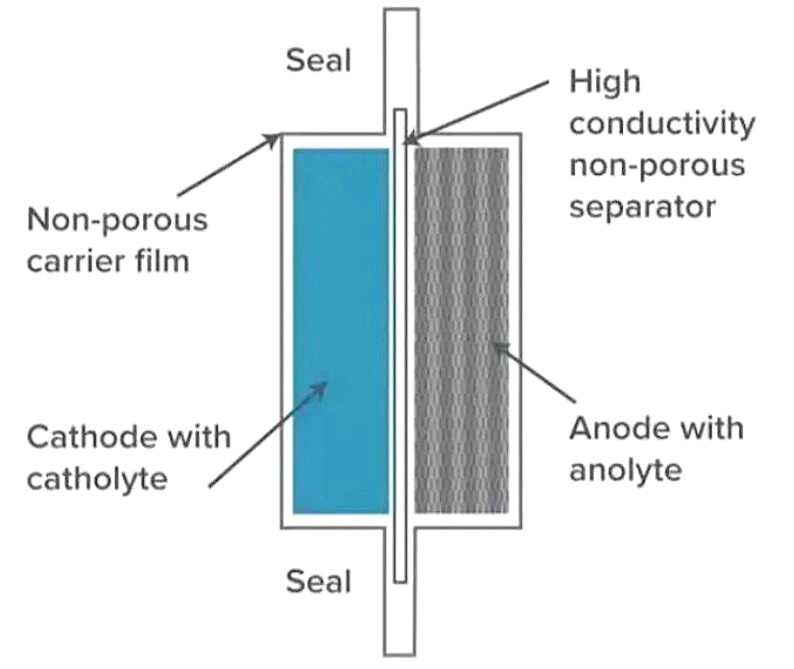

Конструкции ячеек и архитектуры электродов

Полутвёрдые материалы открывают возможности для толщины электродов, недоступной при стандартных жидких системах. Толстые катоды повышают удельную энергию на площадь, но требуют адекватной ионной проводимости в толщинном направлении.

Толстые катоды и 3D-архитектуры

Толщина катода ограничивается транспортом ионов: при недостаточной проводимости в толще возникает градиент концентрации и потеря доступной ёмкости. Решения включают нанесение многослойных структур, применение проволочных или пористых токопроводящих сеток и формирование 3D-подложек, которые сокращают длину диффузионного пути.

Технологии нанесения и сборки

Процессы рулон-в-рулон, инфильтрация гелевых электролитов в пористые электроды, термообработка и ламинирование — ключевые операции. Контроль влажности и чистоты критичны для стабильности соли и предотвращения гидролиза. Для некоторых полутвёрдых систем применяют отверждение при температурах, совместимых с полимерной матрицей.

Производство и масштабирование

Коммерциализация полутвёрдых элементов требует переноса лабораторных рецептур на промышленные линии. Основные проблемные места: обеспечение однородности смеси на больших объёмах, дозирование твердых наполнителей, контроль плотности намазки, высыхания и прессования слоёв. Далее сборник характеристик некоторых образцов.

Модель	Электролит	Катод / Анод	Эн., Wh/kg	Цикл., до 80%
Прототип A	PVDF-HFP гель + Li-salt	NMC-622 / графит	160–200	500–1200
Прототип B	PEO + LLZO (композит)	NMC-811 / графит-Si	180–230	600–1500
Прототип C	High-conc LiFSI (вязкий)	NMC / графит	150–190	400–1000
Прототип D	Полутвёрдые электроды (гель)	LFP / Li-графит	120–160	1000–2000
Прототип E	PVDF + керамика (композит)	NMC / защищённый Li-металл	200–250	300–800
Прототип F	Ионная жидкость в геле	NCA / графит	170–210	600–1200
Прототип H	Полимер + ионная жидкость	LFP / графит	110–150	1000–3000
Прототип I	Гель + проводящие добавки (толстые электроды)	NMC (толстые) / графит	170–220	500–1200
Прототип J	Полимер + высокопроизв. добавки	LTO / LFP / графит	90–140	2000+
Прототип K	Керамика/полимер (барьер)	NMC / тонкий Li-металл	220–260	300–800

Значения в таблице — ориентировочные и взяты как репрезентативные диапазоны для полутвёрдотельных систем в современной научно-технической литературе и на этапе пилотного освоения. Конкретные коммерческие образцы будут отличаться: у разных производителей и в зависимости от рецептуры электролита, активных материалов и технологии сборки показатели могут смещаться в любую сторону.

Контроль качества и воспроизводимость

Требуется тщательный контроль распределения частиц, вязкости паст, влажности, а также интегрированная аналитика (онлайн-измерения проводимости, микроскопии с выборочной партией) для обнаружения дефектов до сборки ячеек.

Экономические факторы

Стоимость материалов (высокочистые соли, керамика) и особенности обработки (термообработка, вакуумные операции) напрямую влияют на себестоимость кВт·ч. Важный драйвер удешевления — переход к массовым методам нанесения и оптимизация состава для минимизации доли дорогих компонентов.

Механизмы деградации и стратегии их минимизации

Деградация происходит вследствие многих факторов: потеря контакта активного материала с электролитом, химические побочные реакции, пористость и микротрещины, рост сопротивления SEI. Основные подходы к замедлению деградации:

• Инженерия интерфейса: тонкие покрытия на активных частицах, буферные слои между анодом и электролитом.
• Модификация полимерной матрицы: добавление пластификаторов и эластомеров, повышающих способность к поглощению деформаций.
• Подбор оптимальных режимов зарядки: использование профилей с контролем тока и напряжения для уменьшения стресса на интерфейсы.
• Температурное управление: поддержание рабочих температур в оптимальном диапазоне для минимизации побочных реакций.

Термальная стабильность полутвёрдых систем часто выше, чем у традиционных Li-ion с жидкими карбонизированными растворителями, за счёт меньшего объёма летучих органических компонентов. Тем не менее источники тепла — джоулево тепло при высоких токах, реакционная экзотермичность в случае окисления — остаются. Дизайн систем термального менеджмента и интеграция средств защиты (BMS с мониторингом температуры и тока, предохранители) обязательны.

Применения и целевые рынки

Полутвёрдые батареи интересны в нескольких сегментах:

• Электромобили: при стремлении к повышению удельной энергоёмкости и безопасности.
• Электроавиация и дроны: где важны плотность энергии и безопасность.
• Сетевые накопители: где ценятся надёжность и термальная стабильность.
• Портативная электроника высокой стоимости: где требуются лучшие показатели безопасности и энергоёмкости.

Распределение стоимости зависит от доли дорогостоящих материалов и этапов производства. Ресурс и возможность переработки композитных электродов усложняют задачу рециклинга; в перспективе потребуется развитие методик возврата ценных компонентов и раздельной переработки полимерных/керамических фракций.

Рекомендации для разработчиков и инженеров

При переходе от прототипа к пилотной партии:

1. Ввести строгий контроль влажности и чистоты на всех этапах.
2. Разрабатывать составы с учётом масштабирования: минимизировать чувствительность к небольшим колебаниям состава.
3. Тестировать на реальных профилях нагрузки и температурных циклах.
4. Инвестировать в методы аналитики интерфейсов (EIS, in-situ), чтобы отлавливать ранние маркеры деградации.
5. Планировать инженерный запас по току и теплу, учитывая реальные сценарии эксплуатации и аварийные режимы.

Итого, semi-solid Li аккумуляторы предлагают улучшенную безопасность по сравнению с жидкими системами, возможность увеличения толщины электродов и повышения удельной энергии, а также более простую адаптацию производственных процессов по сравнению с полностью твёрдотельными аналогами. Технология остаётся в фазе активной разработки: ключевые задачи — стабильные интерфейсы, масштабируемое производство и экономическая конкурентоспособность.
