В прошлом году мы рассматривали довольно хороший набор для самостоятельной сборки зарядного устройства к автомобильным, и не только, АКБ. Напомню, что в нём есть функция кнопочного выставления тока заряда и времени, а также предельного напряжения. Более подробно читайте здесь. В общем вполне достойная основа для универсальной зарядки на ток 0,1-10 ампер. И когда потребовалось собрать ЗУ к автомобилю друга — сразу приобрёл эту вещь.
Готовая и настроенная плата на базе микроконтроллера PIC и цифрового светодиодного индикатора, требует от вас двух вещей — соответствующий трансформатор на 20 В 10 А и корпус. Качественный и удобный корпус. И то, и другое нашлось легко. Трансформатор применил всем известный ТС-180-2, а корпус нашёл заводской, от чего-то непонятного, но по размерам отлично подходящего — ещё и с удобной ручкой для переноски будущего зарядного.

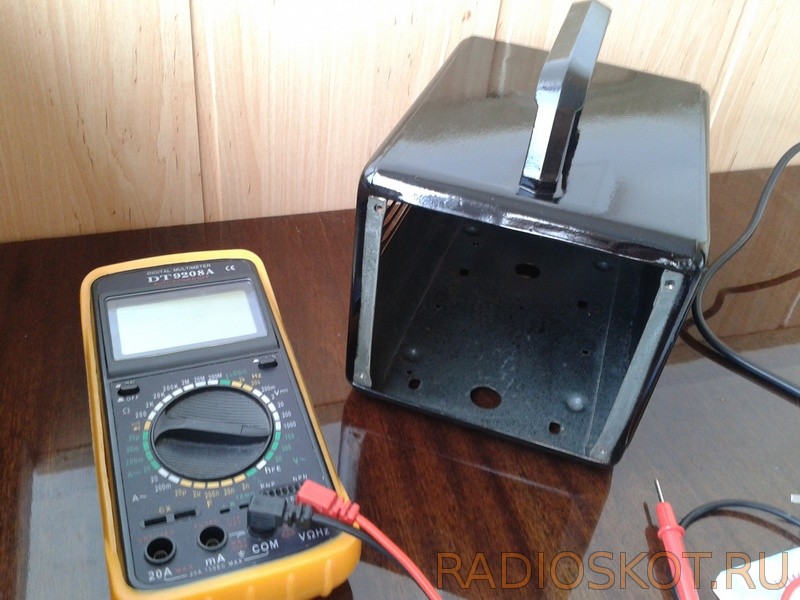

Состояние было не очень, так что пришлось раскошелиться ещё на одну вещь — баллончик чёрной автомобильной краски. Зачистил коробку наждачкой, обезжирил — и на улицу.
Покрасилось неплохо, по крайней мере по сравнению с тем, что раньше было… Сделаем вид что не заметили потёки 🙂

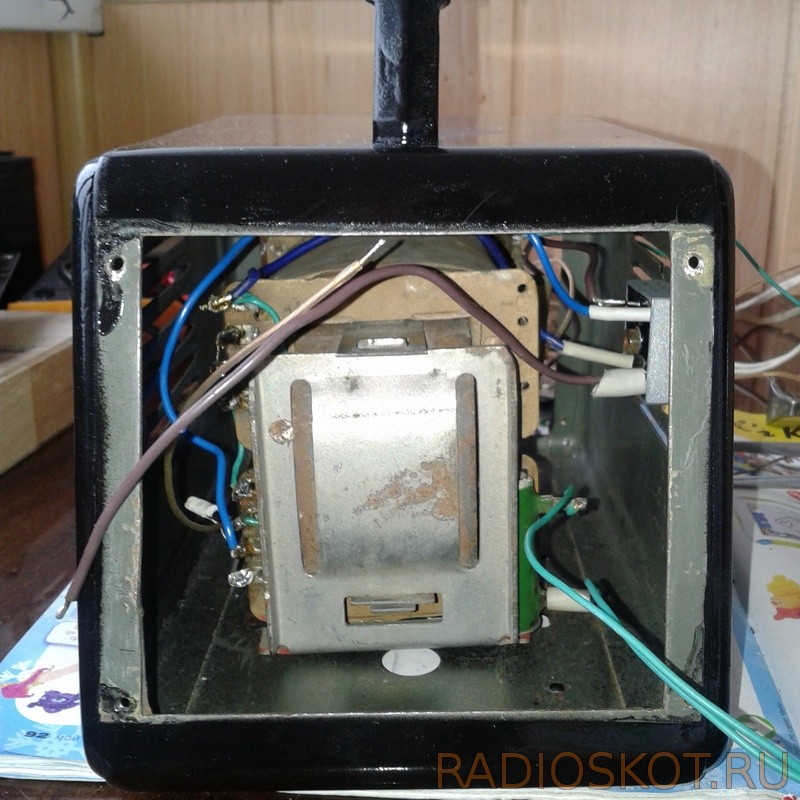

Так, теперь переходим к самому приятному — раскочегариваем паяльник 🙂 Чтоб не перематывать трансформатор (а делать это думаю многим не хочется), поступил просто — накальную обмотку на 6,3 В 10 А разделил пополам, так как она образуется сдвоенным проводом на 2 мм. Теперь получилось 12,6 В 4,7 А. А где взять ещё 6 вольт? Из оставшихся накальных обмоток на 1,5 и 0,3 ампера, сложенных параллельно.
Конечно с таким трансформатором положенных по паспорту 10 А никак не получить, но для обычных автомобильных аккумуляторов это и не требуется. При стандартной ёмкости 50-60 А/ч, зарядный ток ставят на уровне 5 А. И учитывая запас по мощности, который у советских трансформаторов солидный, измеренный ток составил почти 5 ампер при 18-ти вольтах. Пойдёт.

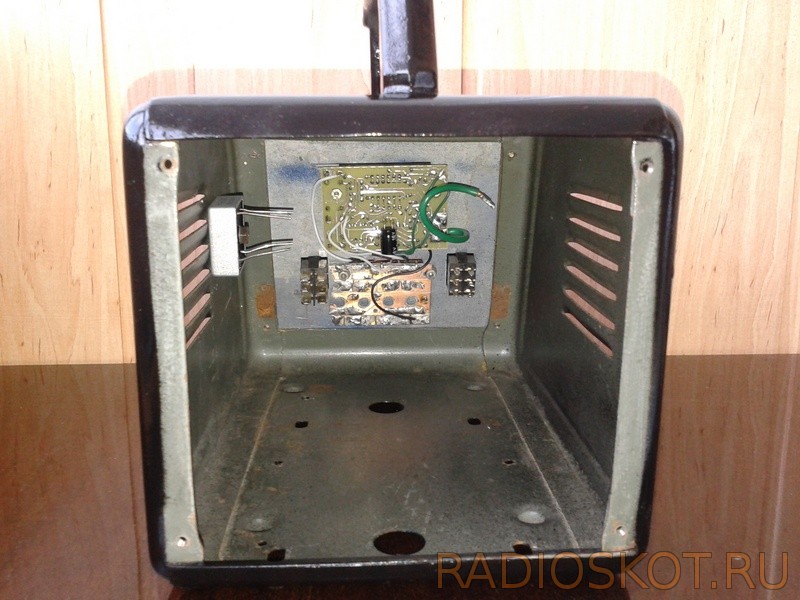

Теперь дело техники — соединить между собой печатную плату, симистор, диодный мост и всякие кнопки-гнёзда. Диод крепим к металлу, как на радиатор. С симистором этот фокус не пройдёт — масса не на аноде, придётся ставить прокладку.
Ещё одна полезная особенность данной зарядки — возможность измерения напряжения на аккумуляторе НЕ заряжая его. А почему бы тогда не добавить маленькую модернизацию?
Поставил тумблер подключающий к АКБ мощный резистор 4 Ом 20 ватт. И теперь батарее можно устроить своеобразный тест-разряд током до 4-х ампер. В процессе которого понаблюдать за скоростью падения напряжения. Только не долго — резистор греется не слабо.
Окончательно собираем в корпус, закручиваем винты крышек, включаем в сеть 220 В, и радуемся результату. На тестовом свинцовом аккумуляторе всё работало как положено.
Подробно описывать алгоритм работы, и что какая циферка означает, не буду. В статье по ссылке выше есть инструкция. А мне остаётся попрощаться с вами, и пожелать не лениться, покупая готовые девайсы, а хоть иногда давать работу рукам и мозгам 🙂
