Стабилизатор для динамо-машины

Стабилизатор разработан для надежной работы с 12-вольтовыми динамо-машинами, включая динамо-стартеры, и может быть адаптирован для различных условий использования. Его главная задача — обеспечить стабильное напряжение и ток, защищая как сам генератор, так и аккумулятор от перегрузок и обратного тока. Давайте разберем, как его собрать, настроить и использовать.

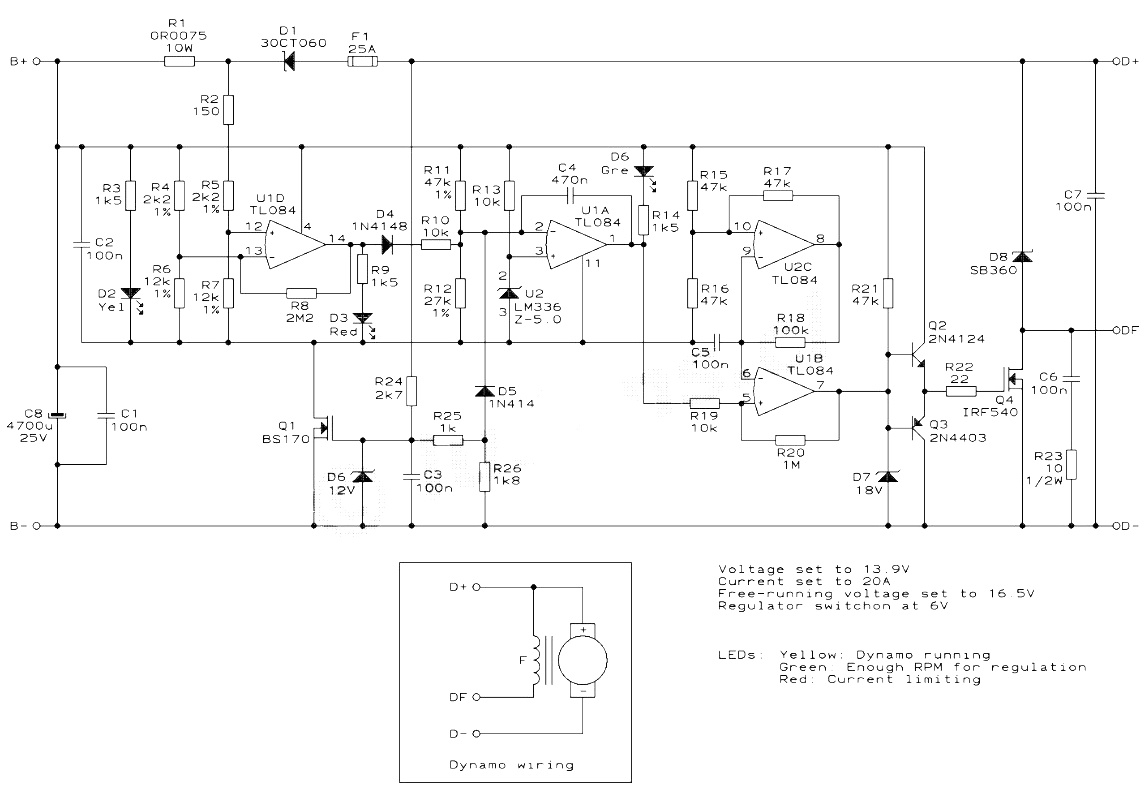

Анализ работы схемы

В покое (двигатель остановлен) напряжение батареи на B+ блокируется диодом D1. D+ заземлен через низкое сопротивление динамо между D+ и D-. Q1 выключен, цепь операционного усилителя «плавает», вся схема смещена к +12 В, включая Q4, который заземляет DF для подготовки к запуску. Ток потребления минимален (утечка через C8 в микроамперах), и схема не нагружает батарею.

При вращении динамо самовозбуждается через остаточный магнетизм. Начальное напряжение (около 0,2 В) через Q4 усиливает поле, и генерация нарастает. При 6 В Q1 включается, заземляя цепь усилителя, загорается желтый светодиод, и стабилизатор активируется.

При выходе динамо на 12 В Q1 включен, желтый светодиод горит, но напряжение ниже уровня батареи (около 12,3 В), и зарядка не начинается. Вывод 13 U1D — 10,4 В, вывод 12 — на 0,15 В ниже, вывод 14 — около нуля, красный светодиод выключен. Вывод 2 U1A — 4,25 В, D4 и D5 в обратном смещении, вывод 3 — 5 В, вывод 1 высокий, зеленый светодиод выключен.

U2C генерирует треугольную волну на 100 Гц через C5 для ШИМ на U1B. Вывод 6 колеблется между 1/3 и 2/3 напряжения батареи. Пока вывод 5 выше 2/3, вывод 7 высокий, Q4 через Q2 остается включенным, обеспечивая полное возбуждение.

При росте оборотов нерегулируемая динамо могла бы выдать опасный ток, но при падении на R1 в 0,15 В включается ограничение тока. Например, при 20 А и 13 В напряжения на выводах 12 и 13 почти равны. Разница усиливается U1D в 1000 раз, регулируя вывод 14. При превышении 5,5 В D4 проводит, повышая напряжение на выводе 2 U1A, загорается красный светодиод.

Когда вывод 2 достигает 5 В, вывод 1 снижается (скорость задает C4), включая зеленый светодиод. U1B выдает прямоугольную волну на выводе 7, регулируя рабочий цикл Q4 через Q2 и Q3. При включенном Q4 обмотка возбуждения получает полное напряжение, ток растет; при выключении — поддерживается через D8, уменьшаясь. Ток возбуждения стабилен с небольшой треугольной пульсацией.

Изменение оборотов корректируется рабочим циклом, поддерживая ток на уровне 20 А. При зарядке батарея достигает 13,9 В, вывод 2 U1A доходит до 5 В, схема переходит на стабилизацию напряжения, ток падает, красный светодиод гаснет, зеленый остается включенным.

Пока динамо вращается достаточно быстро, выход стабилизируется на 13,9 В или 20 А. При низких оборотах она работает на полном поле. При остановке D+ падает, схема отключается до следующего запуска.

В режиме стабилизации напряжения постоянная времени медленная (C4, R11, R12). При ограничении тока U1D ускоряет реакцию, защищая динамо от перегрузок. Предохранитель F1 — защита от отказа D1; при его сгорании D5 ограничивает напряжение динамо до 16,5 В.

D18 и D6 защищают MOSFET от скачков напряжения, C6 и R23 гасят переходные процессы. C8 предотвращает автоколебания от длинной проводки батареи. Диоды Шоттки (D1, D8) снижают нагрев. U2 — точный источник опорного напряжения (не стабилитрон), замена на 7805 нарушит запуск.

Компоненты (IRF540, BS170, TL084 и др.) заменимы на аналоги с подходящими параметрами. TL084 обязателен из-за высокой скорости и входного напряжения. Для подстройки замените часть R12 (10k подстроечник + 22k) или R2 (200 Ом подстроечник), но лучше использовать точные резисторы.

R1 — два резистора 0,015 Ом, 5 Вт параллельно, или железная проволока 1,25 мм (0,12 Ом/м, два куска по 12 см). Точки измерения подключаются прямо к резистору.

Сборка и подключение

Схема собирается на печатной плате или макетной основе в зависимости от ваших возможностей. Все компоненты должны быть надежно закреплены, особенно силовые элементы вроде диода D1 и MOSFET Q4, которые подвергаются нагреву. Для D1 рекомендуется небольшой радиатор, особенно если динамо выдает ток выше 15 А. Провода к батарее, динамо и заземлению должны быть достаточно толстыми (сечение не менее 2,5 мм² для токов до 20 А), чтобы минимизировать потери напряжения.

Подключение выполняется следующим образом:

• B+ и B- к положительной и отрицательной клеммам аккумулятора.
• D+ и D- к щеткам динамо-машины.
• DF к обмотке возбуждения (убедитесь, что второй конец обмотки подключен к D+ внутри динамо).

Перед первым запуском проверьте правильность подключения и отсутствие коротких замыканий. Убедитесь, что предохранитель F1 установлен и соответствует току (например, 25 А для системы на 20 А).

Настройка стабилизатора

Настройка совсем не сложная, благодаря фиксированным значениям резисторов, задающим пороги напряжения (13,9 В) и тока (20 А). Однако, если требуется изменить эти параметры, можно скорректировать схему:

1. Регулировка напряжения: Напряжение стабилизации определяется делителем R11 и R12 относительно опорного напряжения U2 (5 В). Для повышения порога (например, до 14,2 В) уменьшите R12 или увеличьте R11. Для точной подстройки можно заменить часть R12 на подстроечный резистор (например, 10 кОм в сочетании с фиксированным 22 кОм). После изменения протестируйте систему с вольтметром на выходе B+ при работающем двигателе.

2. Регулировка тока: Предел тока задается падением напряжения на R1 (0,15 В при 20 А). Для другого значения, например 30 А, пересчитайте R1: 0,15, В / 30  А = 0,005  Ом. Учтите, что мощность R1 (P = I²R) вырастет, и потребуется усилить его (например, три резистора по 0,015 Ом параллельно). Также замените D1 и F1 на компоненты с большим током (например, диод Шоттки на 40 А).

3. Проверка светодиодов: После подключения батареи и запуска двигателя:

• Желтый светодиод загорается при активации схемы (напряжение на D+ выше 6 В).
• Красный светодиод включается при превышении тока (около 20 А).
• Зеленый светодиод горит, когда схема регулирует напряжение или ток.

Тестирование в работе

После сборки и настройки протестируйте стабилизатор в реальных условиях:

• Низкие обороты: Убедитесь, что при минимальной скорости вращения динамо схема не пытается регулировать, а позволяет генератору работать на полном поле. Напряжение на B+ будет ниже 13,9 В, ток зависит от нагрузки.
• Высокие обороты: Увеличьте обороты двигателя и проверьте, что напряжение на B+ не превышает 13,9 В, а ток — 20 А. Красный светодиод должен загореться при нагрузке выше предела, затем ток стабилизируется.
• Остановка двигателя: При выключении двигателя напряжение на D+ должно упасть до нуля, схема отключиться, а Q4 заземлить DF для следующего запуска.

Если подключена импульсная нагрузка (например, электродвигатель), средний ток может быть чуть ниже 20 А из-за быстрой реакции ограничения тока. Это нормально и защищает схему.

Возможные проблемы и их устранение

1. Динамо не запускается: Проверьте остаточный магнетизм (при необходимости подайте кратковременный ток на DF от батареи вручную). Убедитесь, что Q4 включается в покое (напряжение на затворе около 0 В).
2. Перегрев D1: Установите радиатор или замените диод на модель с меньшим падением напряжения (например, SB540 вместо SB360). Проверьте ток нагрузки — он не должен превышать номинал диода.
3. Колебания напряжения: Если выходное напряжение нестабильно, проверьте C8 (добавьте конденсатор 10 мкФ параллельно, если проводка длинная) и убедитесь, что R1 подключен корректно, без лишнего сопротивления в цепи.
4. Слишком высокий ток: Если ток превышает заданный предел, проверьте значение R1 с помощью миллиомметра и убедитесь, что точки измерения подключены непосредственно к резистору.

Модификации для других схем

• Динамо с возбуждением на минусе: Для таких моделей замените Q4 на P-канальный MOSFET (например, IRF9540) и переработайте драйвер (Q2, Q3) для управления положительным напряжением. Это потребует инверсии логики выхода U1B.
• 6-вольтовые или 24-вольтовые динамо: Для 6 В используйте MOSFET с меньшим пороговым напряжением (например, IRL540) и пересчитайте делитель R11/R12 для порога 6,9 В. Для 24 В замените Q4 на модель с большим допустимым напряжением (например, IRF640) и скорректируйте U2 на опорное напряжение 10 В (например, LM336Z-10), изменив R11/R12 для порога 27,8 В.
• Более высокий ток: Для динамо с током выше 20 А увеличьте мощность R1, D1 и F1. Например, для 40 А: R1 = 0,00375 Ом (четыре резистора по 0,015 Ом параллельно), диод на 60 А, предохранитель на 50 А.

Стабилизатор обеспечивает надежную защиту динамо-машины и батареи, исключая перегрузку и обратный ток. Он прост в сборке, не требует сложной настройки и потребляет минимальный ток в покое. Правда он не подходит для систем с нестандартным подключением возбуждения или экстремальными напряжениями без доработки. Также отсутствие потенциометров делает его менее гибким, но более надежным в условиях вибрации и влажности.
