Все знают, что внешние аккумуляторы (Power bank) используются для зарядки, или подзарядки портативных устройств, в походах или где не представляется возможности зарядить устройство от сети. Предлагаемое для самостоятельной сборки устройство может работать в двух режимах: Основное и Резерв. Детали для изготовления Пауэр Банк не дорогие, и их можно найди даже дома. Итак, что-бы сделать Power bank нам понадобятся:
1. Литий-ионные аккумуляторы 8 штук 18650 2200 мАч 3,6 В.

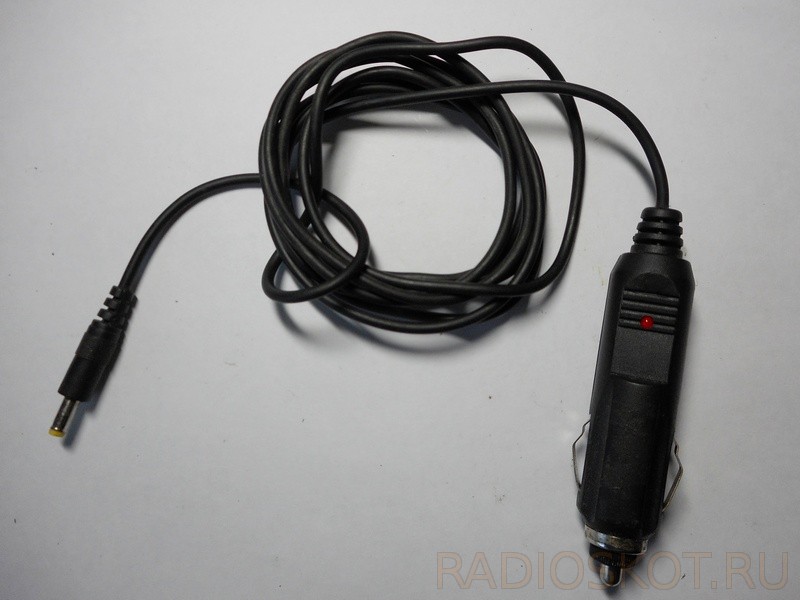

2. Автомобильная зарядка для телефона.
3. Корпус от блока реле авто.
4. USB вход от компьютера.
Процесс сборки и схема
В корпусе вырезаем отверстия под включатель, и USB вход.

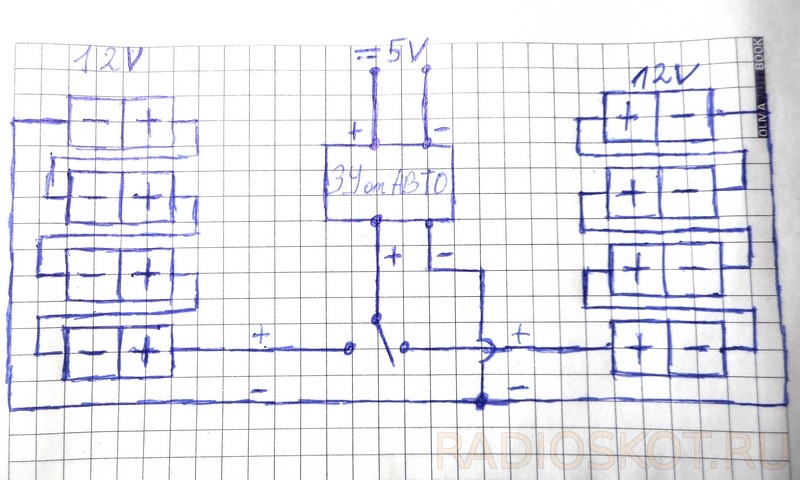

Спаиваем аккумуляторы по схеме, в две батареи по 4 штуки, и устанавливаем в корпус.
Дальше припаиваем батареи к включателю, а от включателя, припаиваем к плате, как на схеме, а от платы припаиваем к USB входу. Фото готового устройства смотрите далее.
Видео работы
Полного заряда устройства хватает для заряда двух телефонов в одном режиме. В общем несмотря на простоту — для зарядки телефонов в походе или на отдыхе подобного автономного БП будет как раз. Более усовершенствованная схема с применением специальных контроллеров находится здесь. Автор статьи 4ei3
